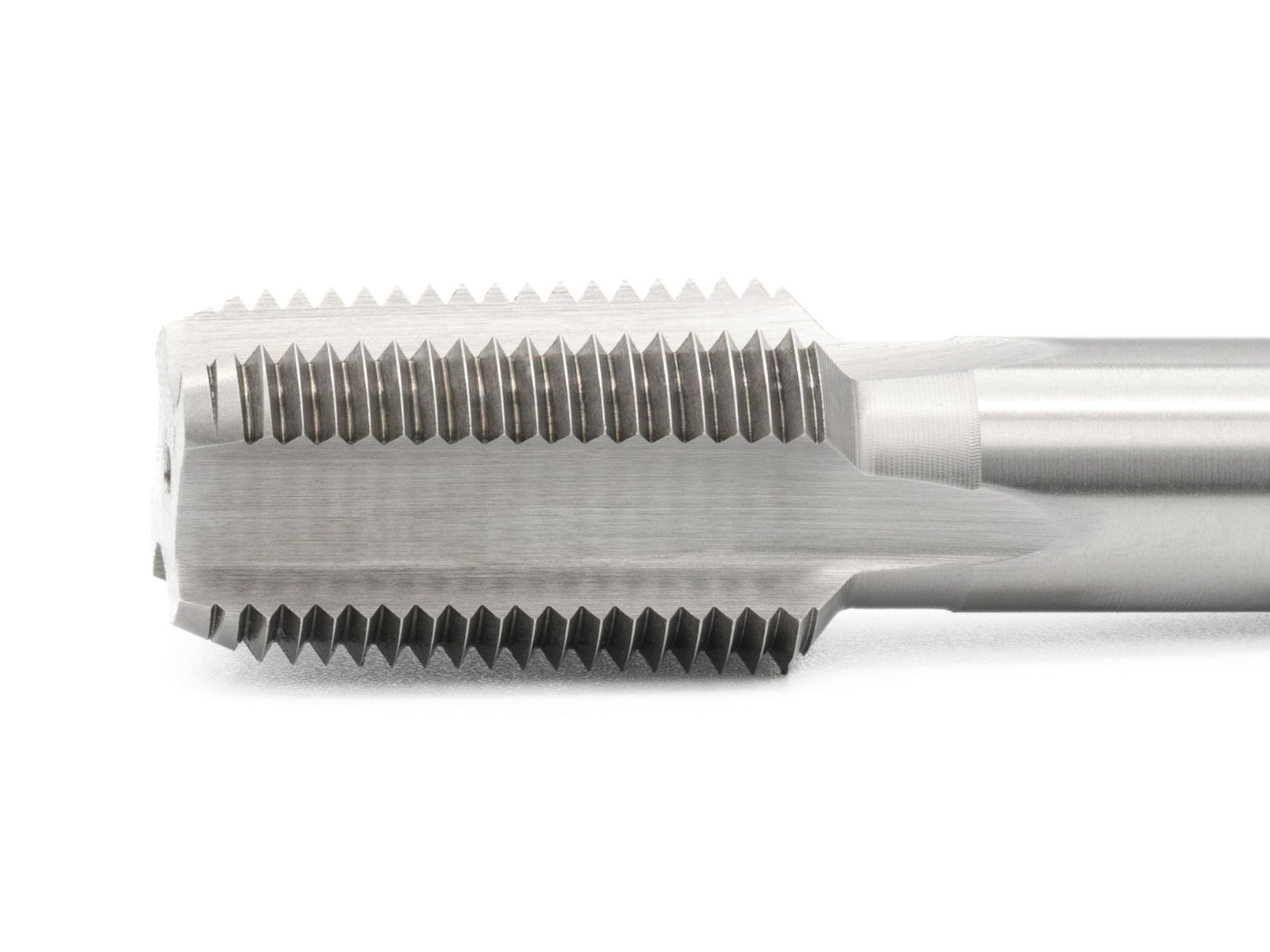

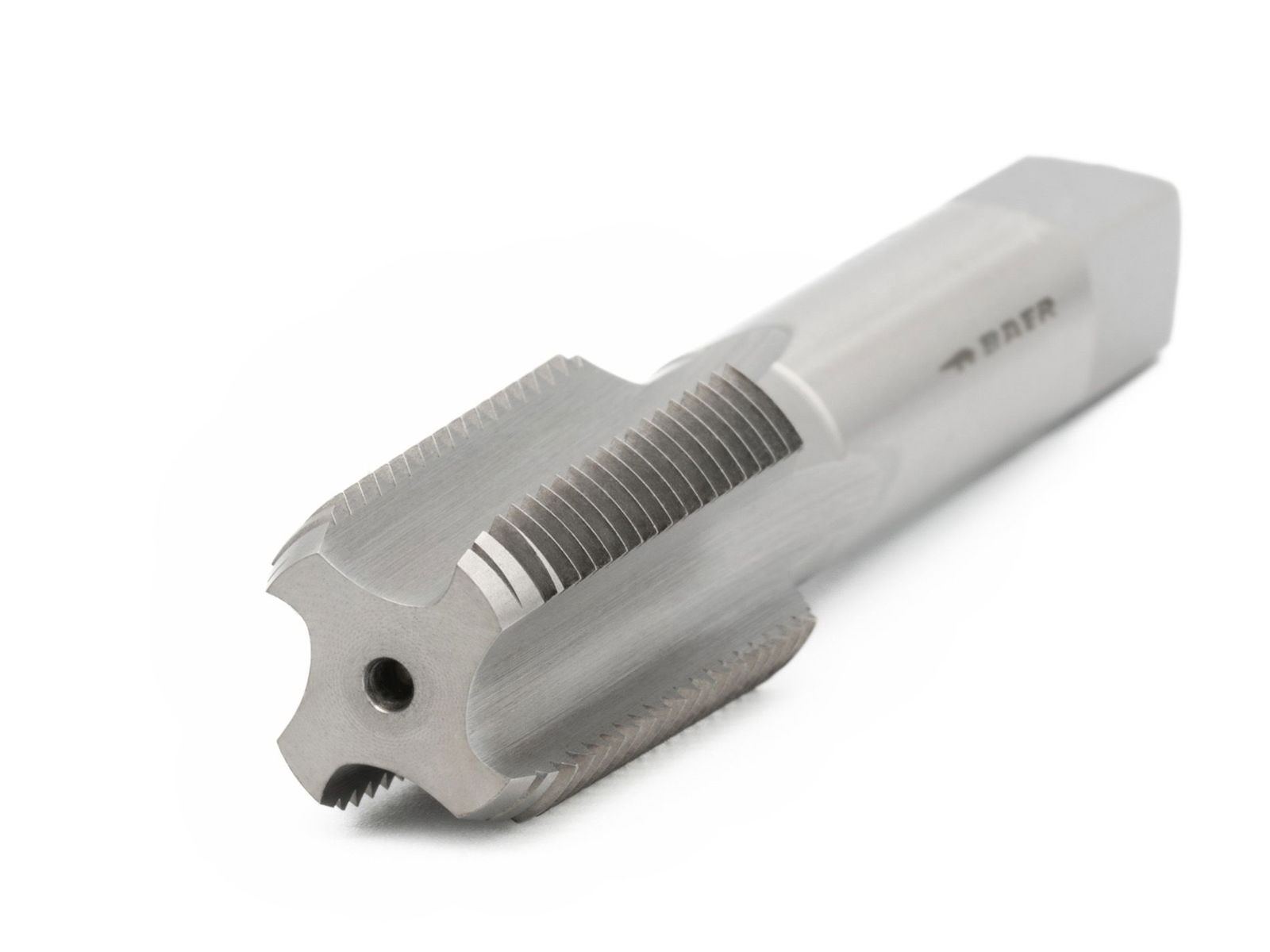

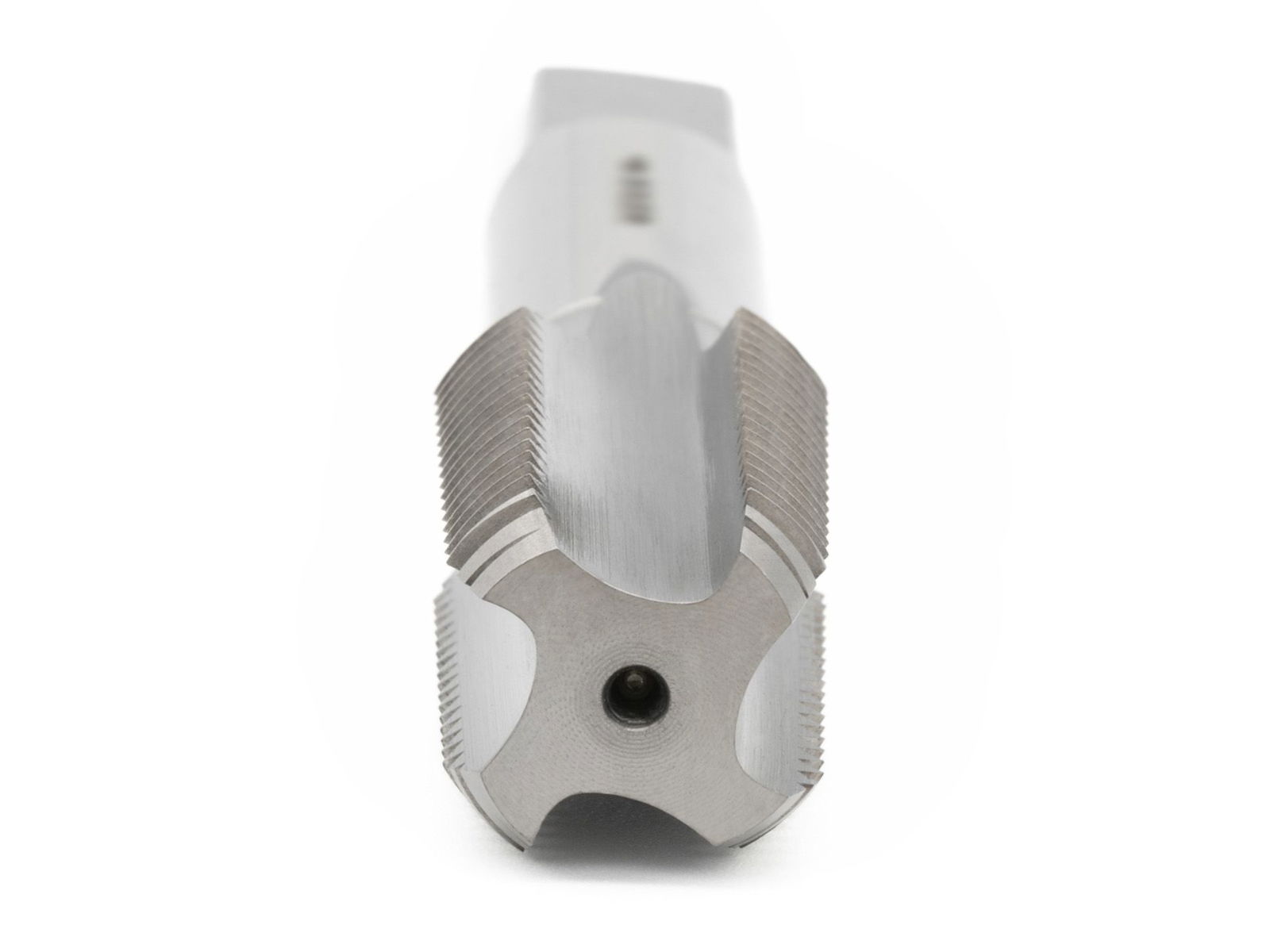

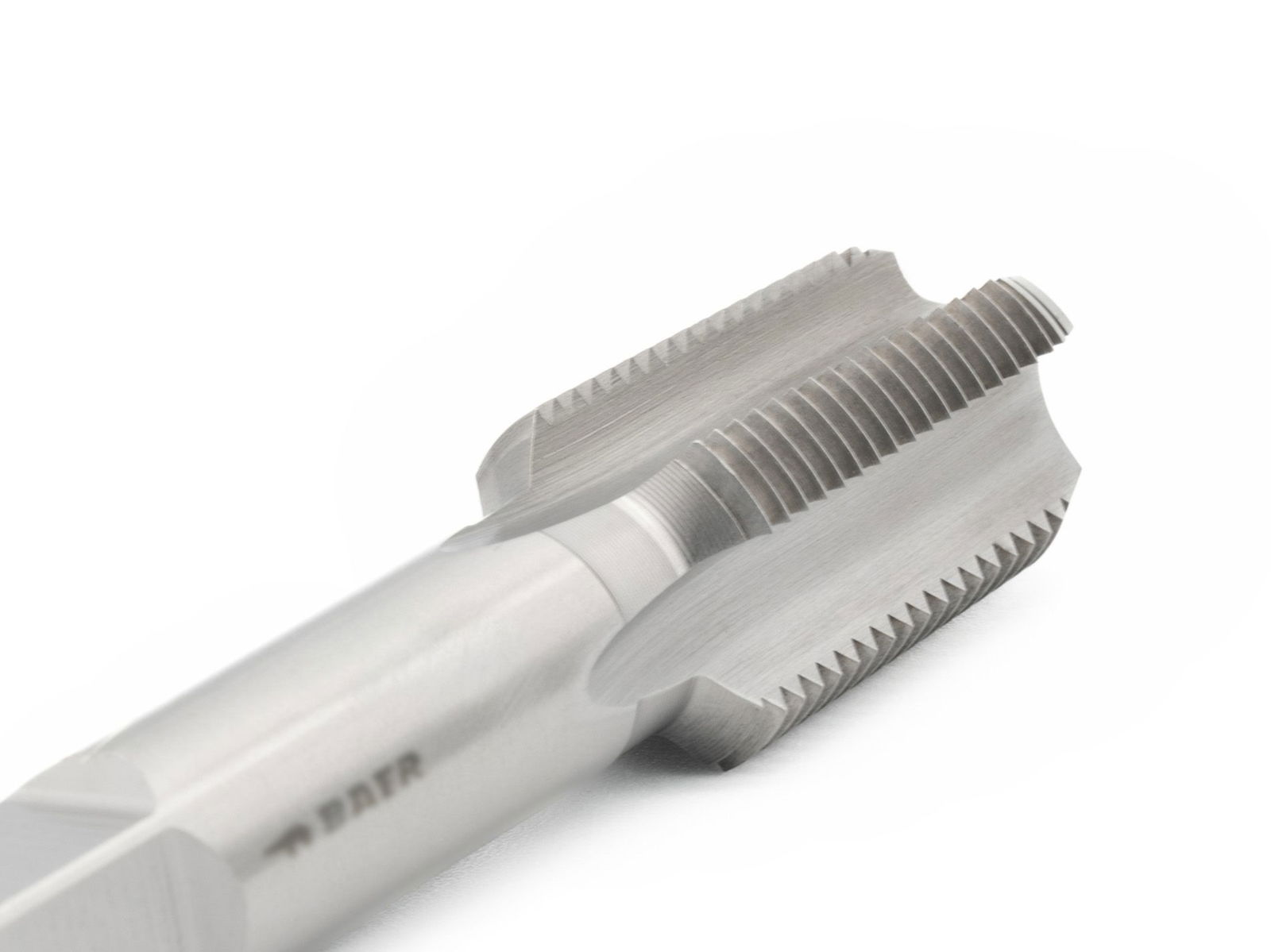

BAER HSSE Tarauds à incision 35° RSP - NPS 1/16 x 27
EAN
4058462111457
Numéro d'article
260601001
PDF Angebot erstellen
PDF Angebot für diesen Artikel erstellen
Tip: Legen Sie mehrere Artikel in den Warenkorb und fordern Sie dort das Angebot an. Eingeloggte Benutzer erhalten ein individualisiertes Angebot.
Informations de produit
BAER HSSE Tarauds à incision 35° RSP - NPS 1/16 x 27
Ce BAER Tarauds à incision est spécialement conçu pour être utilisé avec la machine. Grâce à la spirale à droite de 35° des rainures de serrage, les copeaux sont transportés vers le haut hors du trou borgne. Les rainures en spirale entraînent toutefois un risque accru de rupture lors de l'utilisation à la main. Il faut donc veiller à un guidage précis. L'idéal est un guidage par machine. Le Taraudeuse coupe le Filetage intérieur fini en une seule opération. Le filet peut être taillé dans un Carottage pré-percé et ne nécessite pas de travail préparatoire par un Ébaucheuse ou taraud intermédiaire.
Dimensions
| Diamètre |
1/16 |
|---|---|
| Diamètre nominal en mm |
3,29 |
| Diamètre nominal en pouces |
0,13 |
| Dimension |
NPS 1/16 x 27 |
| Inclinaison |
27 |
| Inclinaison en mm |
0,941 |
Caractéristiques
| Direction |
A droite |
|---|---|
| Groupe de produits |
Taraud |
| Matériel |
HSSE blank |
| Norme de filetage |
NPS: National Pipe Thread ou Filetage de tuyau américain selon ANSI B 1.20.1 |
| Résistance à la traction à température ambiante |
jusqu'à 900 N/mm² | 27,1 HRC |
| Standard |
Norme d'usine |
| Tolérance |
moyen |
| Type de produit |
Tarauds à incision |
Diamètre d'avant-trou
6,4 mm
6,4 mm
Type de trou
Trou borgne jusqu'à 2 x D
Trou borgne jusqu'à 2 x D
Forme / Géométrie
Forme C 35° RSP
Forme C 35° RSP
Coupe
2-3 Passages
2-3 Passages
Élimination des copeaux
Les copeaux sont évacués vers le haut dans le sens inverse de la coupe
Les copeaux sont évacués vers le haut dans le sens inverse de la coupe
Refroidissement
Refroidissement extérieur et - Graissage
Refroidissement extérieur et - Graissage
Matériel
HSSE blank
HSSE blank
Résistance à la traction à température ambiante
jusqu'à 900 N/mm² | 27,1 HRC
jusqu'à 900 N/mm² | 27,1 HRC
Tolérance
moyen
moyen
Applications
- Utilisation générale
- Matériaux faciles à usiner jusqu'à 900 N/mm²
- Aciers non alliés et faiblement alliés
- pour les trous borgnes
- pour l'utilisation de machines
Dessin technique
| Carré |
6 mm |
|---|---|
| D1 |
NPS 1/16 x 27 |
| D2 |
8 mm |
| Diamètre |
1/16 |
| L1 |
54 mm |
| L2 |
17,5 mm |
Application – Exemples de matériaux pour tarauds
| Aciers de construction non alliés | |
|---|---|
| 1.0035 | S185 (St33) |
| 1.0036 | S235JRH |
| 1.0038 | RSt37-2 |
| 1.0039 | S235JRG1+CR |
| 1.0044 | St44-2 |
| 1.0060 | E335 (St60-2) |
| 1.0116 | St37-3 |
| 1.0570 | St 52-3 |
| Aciers de construction alliés | |
|---|---|
| 1.5415 | 15Mo3 |
| 1.5423 | 16Mo5 |
| 1.5622 | 14Ni6 |
| 1.7335 | 13CrMo44 |
| 1.7337 | 16CrMo44 |
| 1.7715 | 14MoV63 |
| Aciers de décolletage | |
|---|---|
| 1.0711 | 9S20 |
| 1.0715 | 9SMn28 |
| 1.0718 | 11SMnPb30 |
| 1.0721 | 10S20 |
| 1.0723 | 15S20 |
| 1.0726 | 35S20 |
| 1.0737 | 9SMnPb36 |
| 1.0758 | 60SPb20 |
| Aciers de cémentation | |
|---|---|
| 1.0401 | (C15) |
| 1.7016 | 17CR3 |
| 1.7131 | 16MnCr5 |
| 1.5919 | 15CrNi6 |
| Aciers trempés et revenus non alliés | |
|---|---|
| 1.0402 | C 22 |
| 1.1151 | C22E (Ck22) |
| 1.0503 | C 45 |
| 1.1191 | C45E (Ck45) |
| Acier moulé | |
|---|---|
| 1.0420 | GS-38 |
| 1.5419 | GS-22 Mo 4 |
| 1.6750 | GS-20 NiCrMo3 7 |
| 1.7357 | GS-17 CrMo 5 5 |
| Fonte malléable | |
|---|---|
| 0.8145 | EN-GJMB 450-6 |
| 0.8170 | EN-GJMB 700-2 |
| 0.8045 | EN-GJMW-450-7 |
| 0.8055 | EN-GJMW-550-4 |
| Cuivre pur faiblement allié | |
|---|---|
| 2.0240 | CuZn15 |
| 2.0265 | CuZn30 |
| Laiton à copeaux courts | |
|---|---|
| 2.0401 | CuZn39Pb3 |
| Laiton à copeaux longs | |
|---|---|
| 2.0321 | CuZn37 |
| 2.0335 | CuZn36 |
| 2.0360 | CuZn40 |
| Alliages d'aluminium coulés Si > 5-12 % | |
|---|---|
| 3.2161 | G-AlSi8Cu3 |
| 3.2163 | G-AlSi9Cu3 |
| 3.2381 | G-AlSi10Mg |
| 3.2583 | G-AlSi12(Cu) |
| Fonte à graphite lamellaire | |
|---|---|
| 0.6010 | EN-GJL 100 (GG-10) |
| 0.6020 | EN-GJL 200 (GG -20) |
| 0.6025 | EN-GJL 250 (GG-25) |
| 0.6030 | EN-GJL 300 (GG -30) |
| Alliage cuivre-étain (bronze) à copeaux courts | |
|---|---|
| 2.1090.01 | G-CuSn7ZnPb |
| 2.1086.01 | G-CuSn10Zn |
| 2.1097 | G-CuSn5ZnPb |
| Cuivre pur, cuivre faiblement allié | |
|---|---|
| 2.0240 | CuZn15 |
| 2.0265 | CuZn30 |
