Ce kit de taraudage est un kit polyvalent de haute qualité qui répond à tous les besoins de taraudage. Les Taraudeuse métriques de M3 à M12 permettent de tailler des filets intérieurs et extérieurs.
Le kit contient trois pièces Tarauds manuels- Ensembles en acier rectifié HSS(High Speed Steel), ce qui assure une longue durée de vie et une grande précision. De plus, le kit contient HSS filières pour que tu puisses couper n'importe quel filet sans problème.

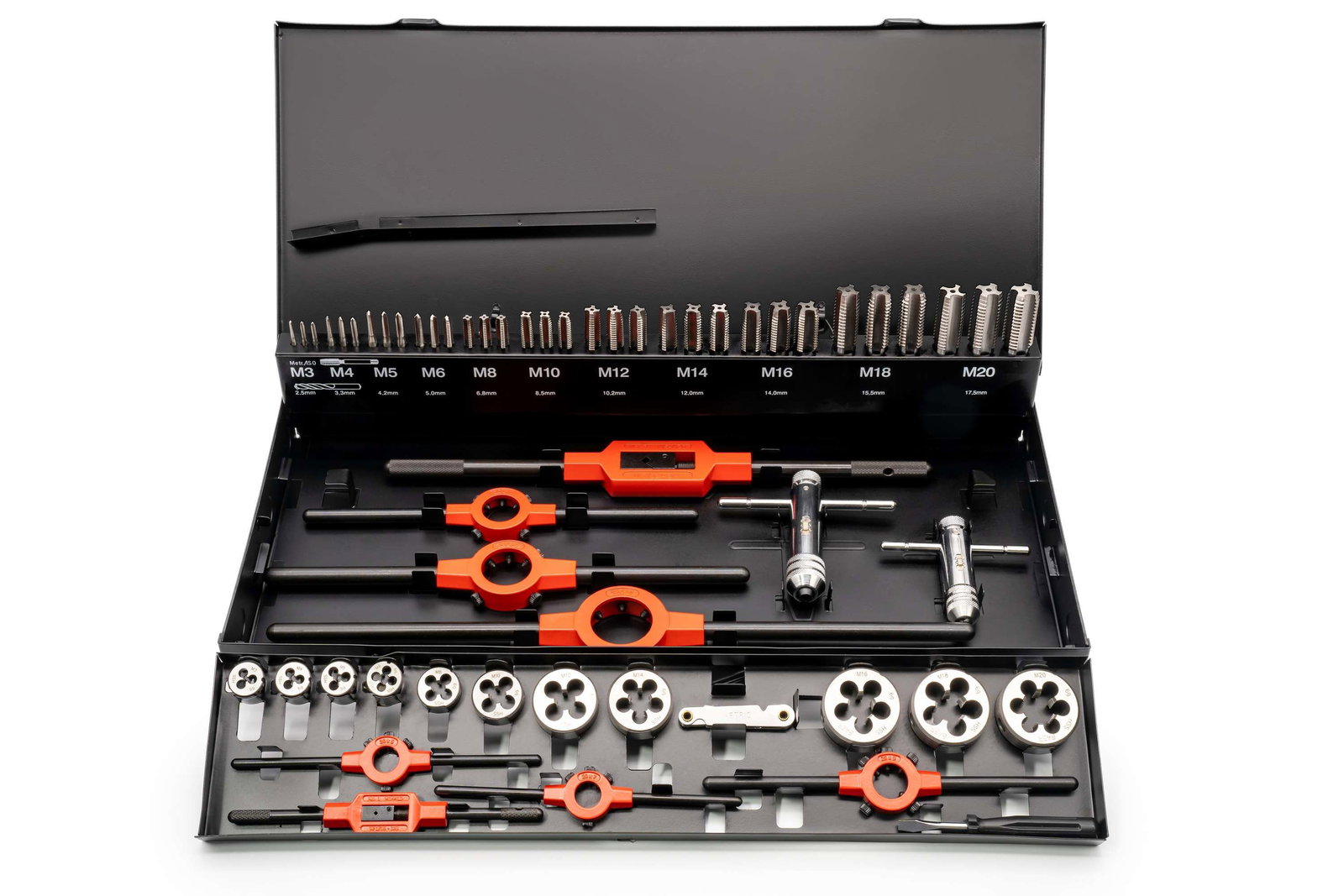

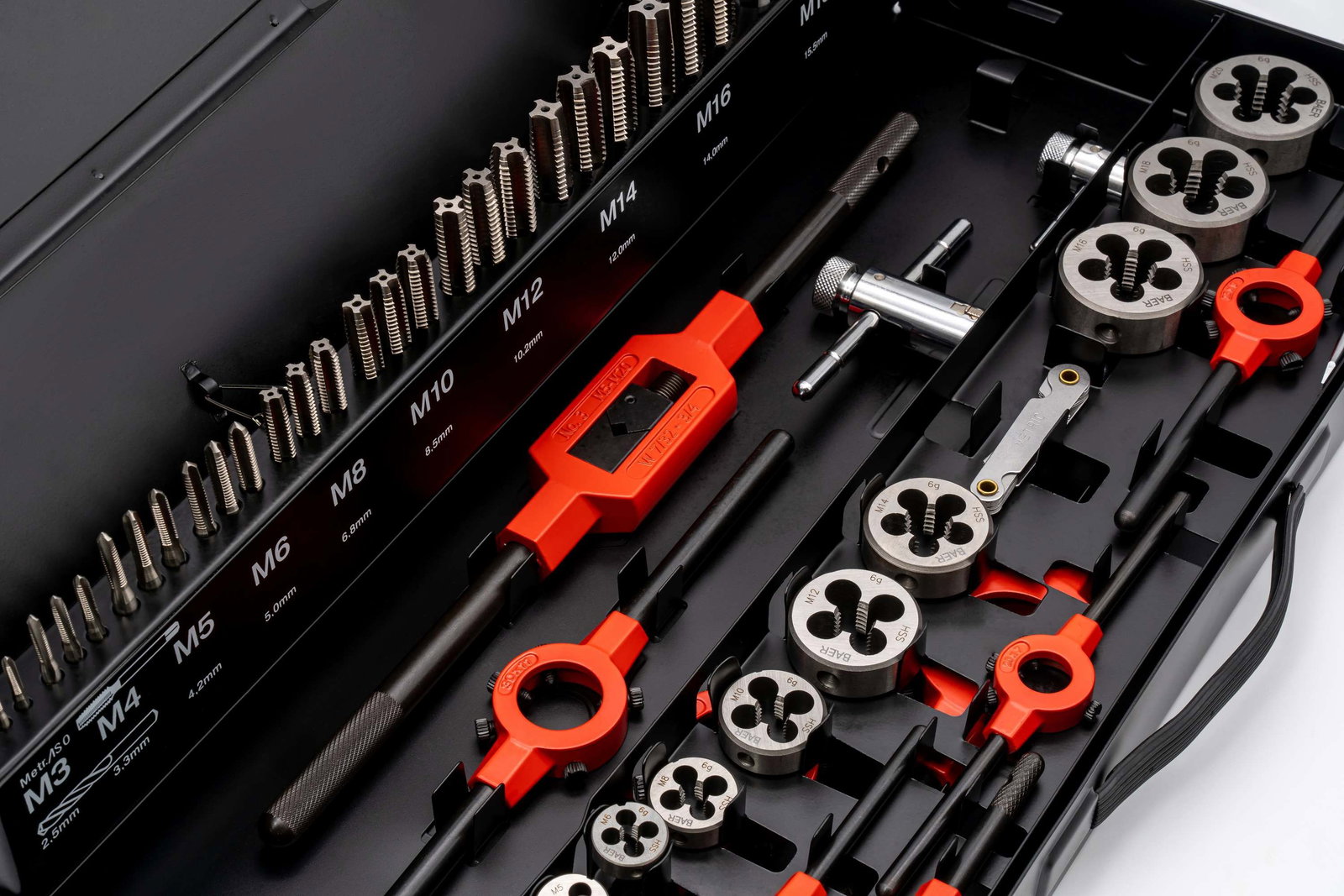

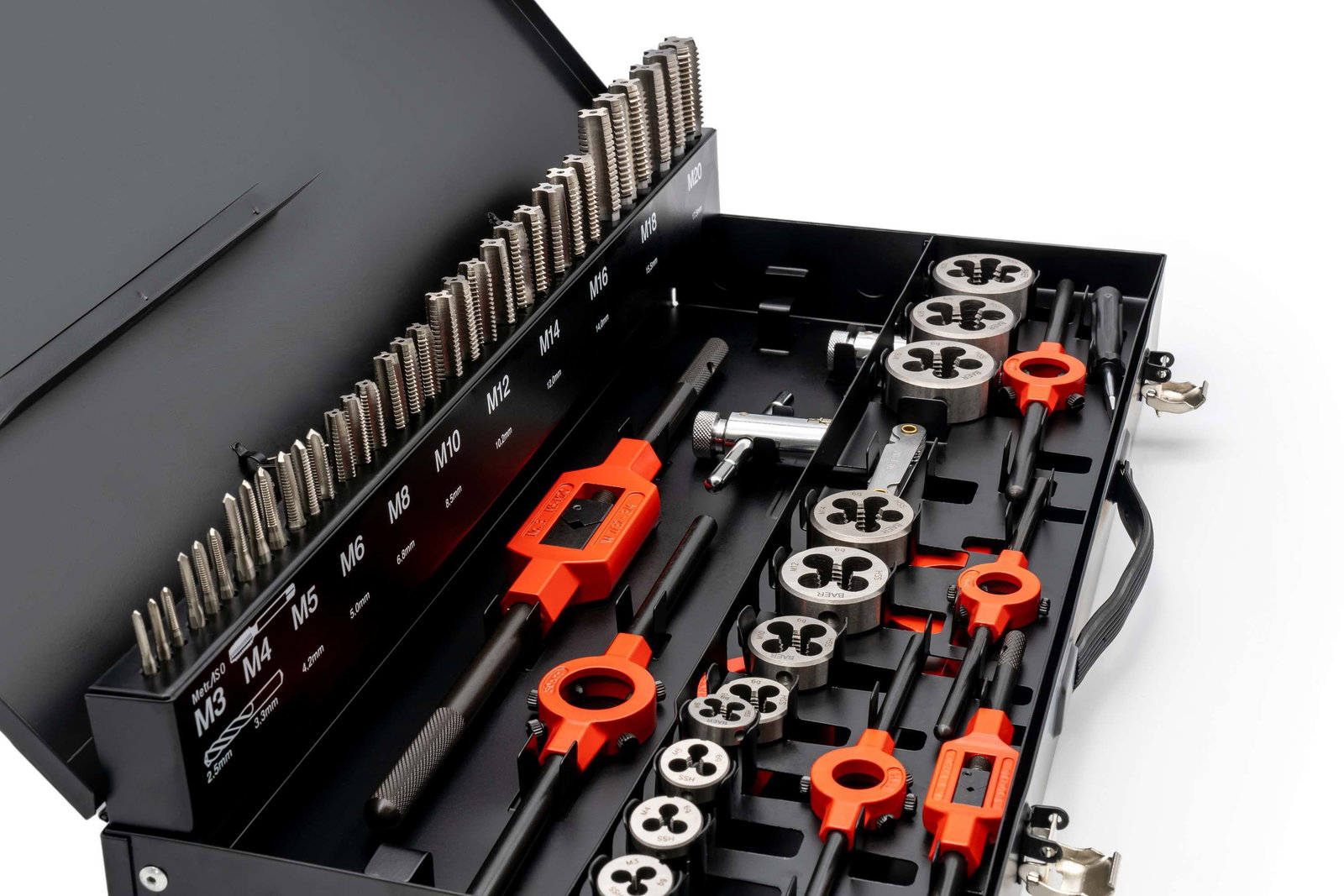

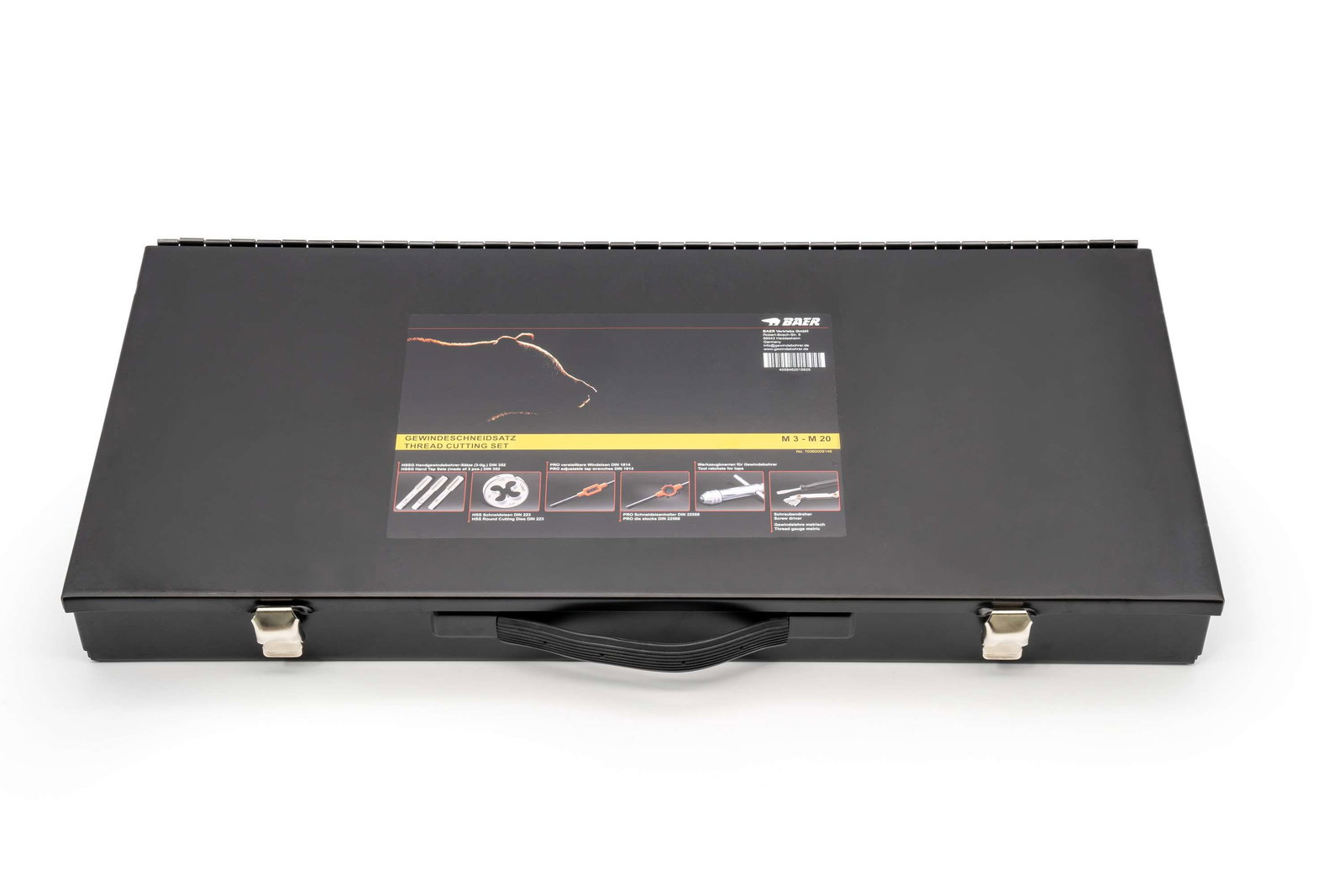

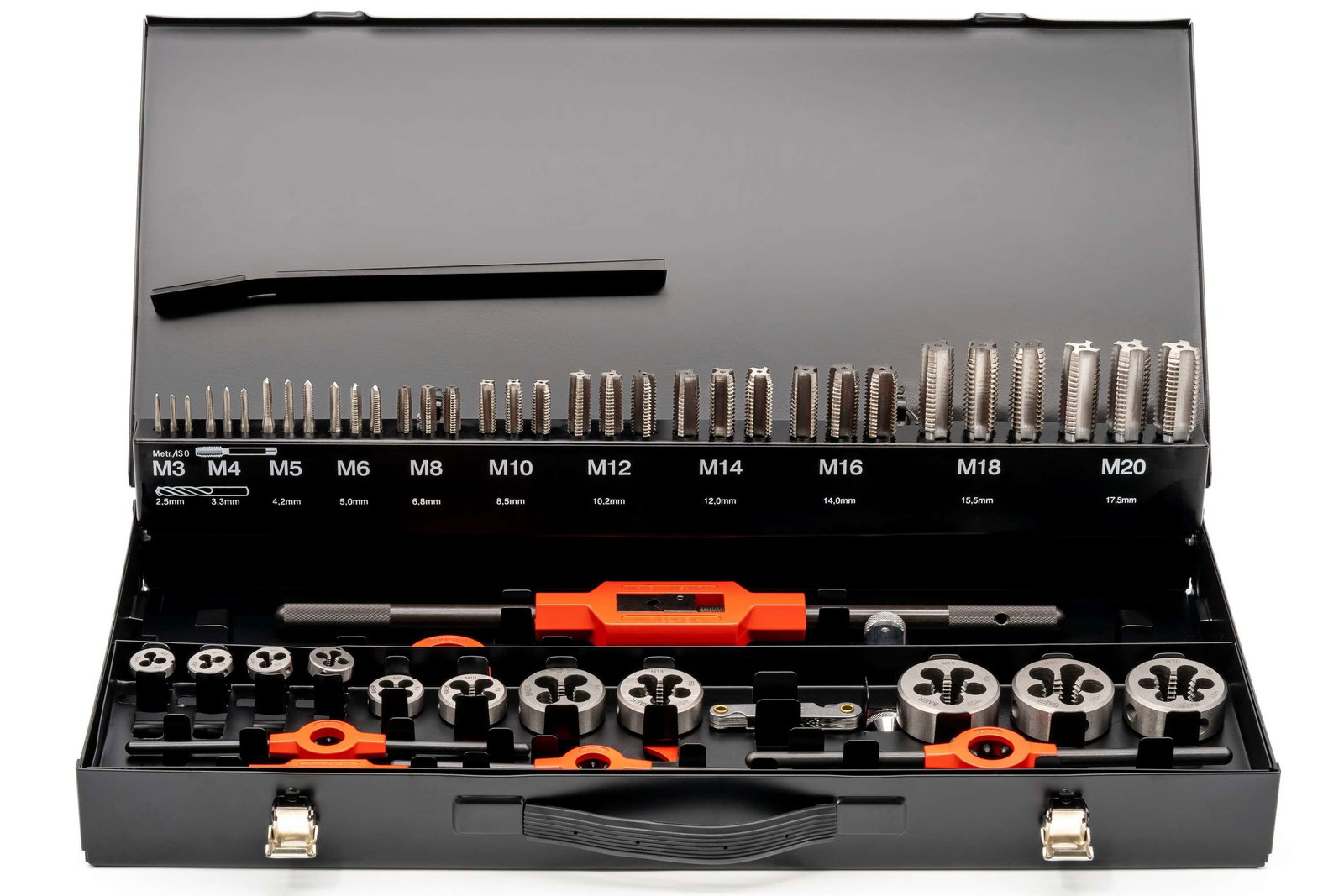

L'assortiment de taraudage est livré dans une solide cassette métallique. Les Taraudeuse et les accessoires sont sécurisés dans la boîte avec leur propre support.
Les outils eux-mêmes se distinguent par leur qualité supérieure. Ils sont traités de manière optimale et garantissent une longue durée de vie ainsi qu'une grande précision lors de Alésage. Que tu sois un professionnel ou un bricoleur, ce kit te permettra de couper sans effort n'importe quel Filetage intérieur.
En résumé, ce kit Taraudeuse est une excellente solution pour tous ceux qui souhaitent couper des filets. La combinaison d'outils de haute qualité et d'une solide cassette en métal en fait un choix optimal pour les professionnels comme pour les bricoleurs. Investis dans la qualité et découvre les avantages d'un kit professionnel Taraudeuse. Un kit Taraudeuse dont tout le monde a besoin dans son atelier.
Dimensions
| Diamètre |
3 - 20 |
|---|---|
| Dimension |
M 3 - 20 |
Caractéristiques
| Direction |
A droite |
|---|---|
| Groupe de produits |
Ensembles de taraudeuses |
| Matériel |
HSSG blank |
| Norme de filetage |
M : Métrique ISO- Filetage standard selon DIN 13 |
| Résistance à la traction à température ambiante |
jusqu'à 900 N/mm² | 27,1 HRC |
| Tolérance |
ISO2/6H |
| Type de produit |
Ensembles de taraudeuses |
Informations techniques - Tarauds
Passage et Trou borgne jusqu'à 2 x D
Forme C rainurée droite
2-3 Passages
voir illustration
Refroidissement extérieur et - Graissage
HSSG blank
jusqu'à 900 N/mm² | 27,1 HRC
ISO2/6H
Informations techniques - Filières
1,5
ISO- 6G

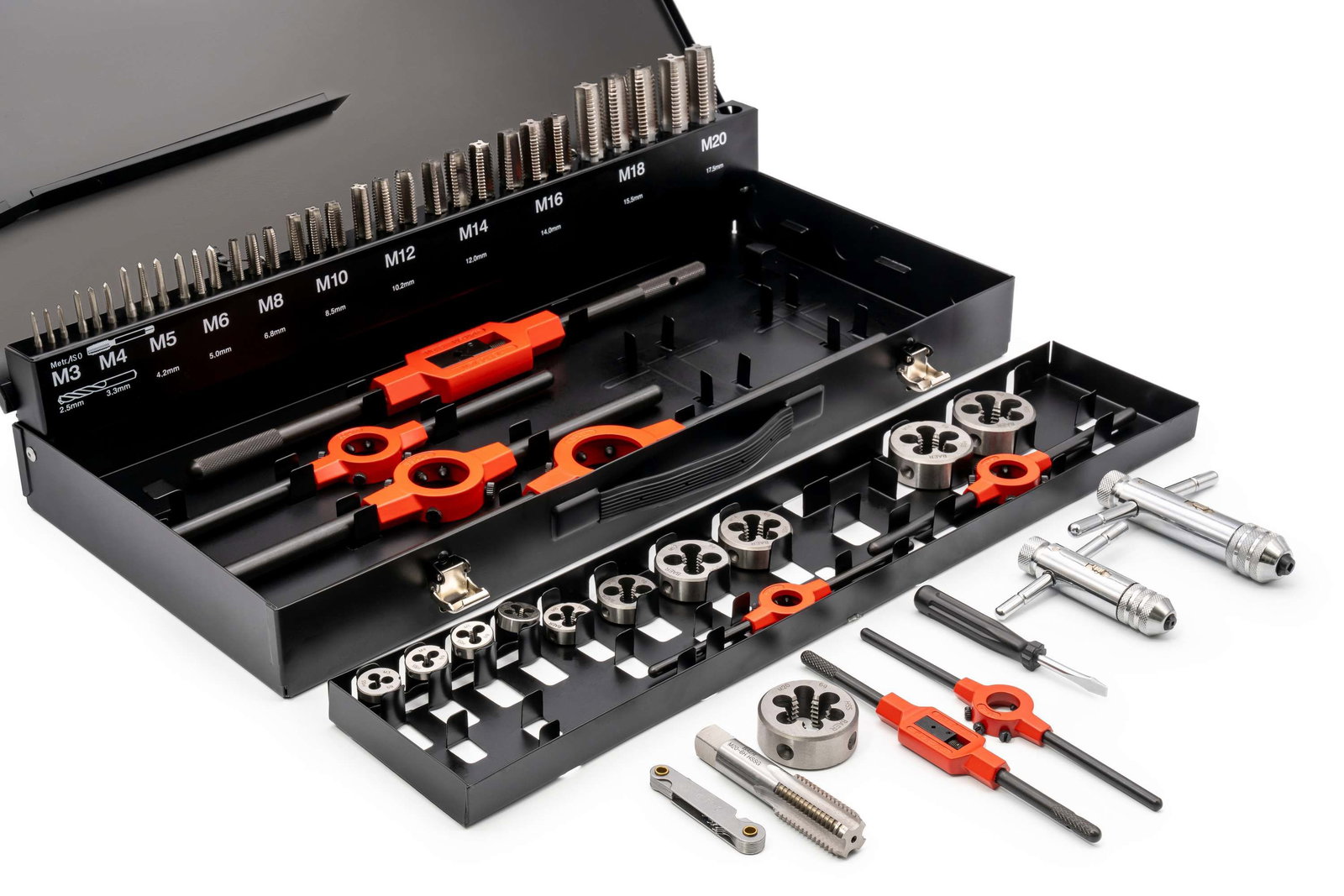

Contenu du kit
| Kit de tarauds à main HSSG - 3 pièces BAER | M 3 x 0,5 | M 4 x 0,7 | M 5 x 0,8 M 6 x 1,0 | M 8 x 1,25 | M 10 x 1,5 M 12 x 1,75 | M 14 x 2,0 | M 16 x 2,0 M 18 x 2,5 | M 20 x 2,5 |
|---|---|
| Filières rondes HSS BAER | M 3 x 0,5 | M 4 x 0,7 | M 5 x 0,8 M 6 x 1,0 | M 8 x 1,25 | M 10 x 1,5 M 12 x 1,75 | M 14 x 2,0 | M 16 x 2,0 M 18 x 2,5 | M 20 x 2,5 |
| Tourne-à-gauche moulé sous pression réglable BAER | No. 1: M 1-10 | 1/16-3/8 | G 1/8 No. 3: M 5-20 | 7/32-3/4" | G 1/8-G 1/2 |
| Porte-filières rondes (diamètre x hauteur en mm) BAER | 20 x 5 | 20 x 7 | 25 x 9 | 30 x 11 38 x 14 | 45 x 18 |
| Porte-outil court avec cliquet BAER | M 3-10 M 5-12 |
Applications
- Utilisation générale
- Matériaux faciles à usiner jusqu'à 900 N/mm²
- Aciers non alliés et faiblement alliés
- pour trou traversant et Trou borgne
- pour l'utilisation manuelle
Application – Exemples de matériaux pour tarauds
| Allgemeine Baustähle | |
|---|---|
| 1.0035 | S 185 (St 33) |
| 1.0036 | S 235 JRH |
| 1.0039 | S 235JRG1+CR |
| 1.0060 | E 335 (St 60-2) |
| Aciers de décolletage | |
|---|---|
| 1.0718 | 11SMnPb30 |
| 1.0721 | 10S20 |
| 1.0726 | 35S20 |
| 1.0758 | 60SPb20 |
| Aciers de cémentation | |
|---|---|
| 1.0401 | (C15) |
| 1.7016 | 17 CR3 |
| 1.7131 | 16MnCr5 |
| 1.5919 | 15CrNi6 |
| Aciers trempés et revenus non alliés | |
|---|---|
| 1.0402 | C 22 |
| 1.1151 | C22E (Ck22) |
| 1.0503 | C 45 |
| 1.1191 | C45E (Ck45) |
| Cuivre pur, cuivre faiblement allié | |
|---|---|
| 2.0240 | CuZn15 |
| 2.0265 | CuZn30 |
| Alliage cuivre-étain (bronze) à copeaux courts | |
|---|---|
| 2.1090.01 | G-CuSn7ZnPb |
| 2.1086.01 | G-CuSn10Zn |
| Matières plastiques | |
|---|---|
| PMMA | |
| POM | |
| PVC | |
Informations complémentaires
- M - Filetage métrique ISO DIN 13
- Informations utiles sur taraudage
- Noms, géométries et définitions au taraud
- Tolérances du filetage intérieur
- Filetage intérieur et dimensions du le trou de dessablage
- Formes de découpe
- Vitesses de coupe et lubrification/refroidissement
- Tolérances du filetage extérieur
- Boulon diamètre de pré-usinage
Sicherheitshinweise
Tarauds manuels- Ensembles - Une peine divisée est une peine partagée
#Teamwork

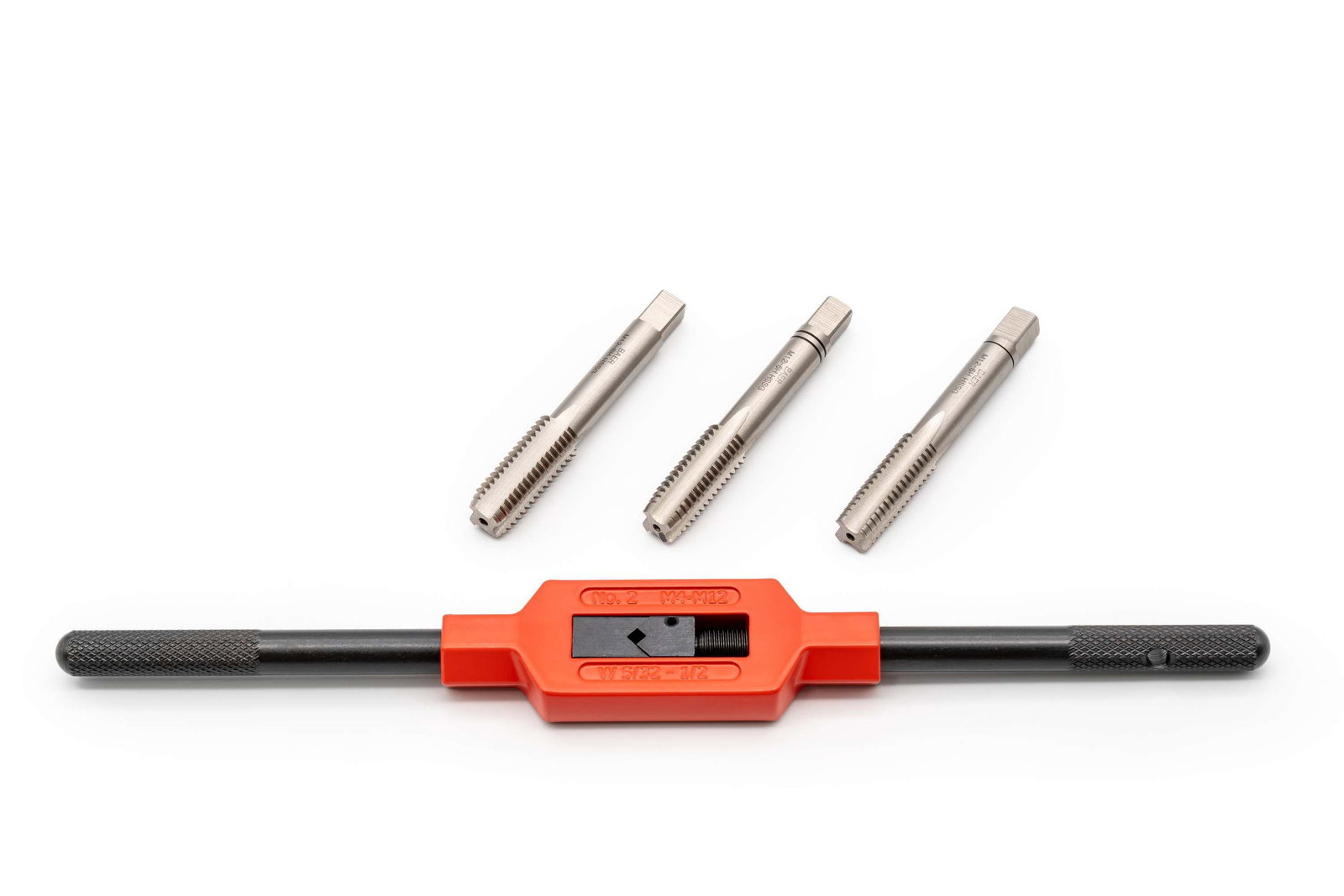

Alésage avec les jeux Tarauds manuels est la méthode éprouvée et traditionnelle pour tailler à la main un Filetage intérieur idéal. Pour l'utilisateur, il est plus facile de couper droit dans le trou et d'obtenir ainsi un meilleur contrôle lors du processus de filetage. Les BAER Tarauds manuels- Ensembles sont composés de 3 pièces, fabriqués selon la norme DIN 352 et adaptés à la coupe de filetages métriques réguliers ISO. Un jeu se compose de Ébaucheuse, taraud intermédiaire et taraud de finition. Les trois se répartissent le travail de taraudage de la manière suivante :
- Ébaucheuse (1 anneau sur la tige) : Forme A, Coupe: 5-6 Passages, enlève 65% de Profilé fileté
- Taraud intermédiaire (2 anneaux sur la tige) : Forme D, Coupe: 3-4 Passages, enlève 85% de Profilé fileté
- Taraud de finition (pas d'anneau sur la tige) : Forme C, Coupe: 2-3 Passages, porte 100% de Profilé fileté
Les BAER Tarauds manuels possèdent une tige carrée, fabriquée selon la norme DIN10 et sont spécialement conçues pour être utilisées avec Tourne-à-gauche ou des outils de maintien. Tu peux ainsi couper Filetage intérieur à la main sans te coincer. La force réduite exercée sur chaque Taraud est également un avantage, car le risque de rupture est ainsi réduit. Les Ensembles en trois parties avec un avant, un milieu et un taraud de finition sont utilisés pour Filetage grossier comme par exemple M, BSW, UNC. Les BAER Tarauds manuels peuvent être utilisés pour matériaux faciles à usiner à 900 N/mm², comme les aciers non alliés et faiblement alliés et coupent un passage et Trou borgne jusqu'à 2 x D. L'avantage des tarauds à main en plusieurs parties est que les parties respectives d'un jeu se partagent la puissance de coupe : Il est ainsi plus facile de réaliser un filetage droit et propre à la main.
Les avantages en un coup d'œil :
- moins de force exercée sur chaque Taraud → moins de risque de casse
- meilleur contrôle lors du processus de coupe du filet
- pour une utilisation dans Tourne-à-gauche ou outils de maintien
HSSG Tarauds manuels- Ensembles (3 pièces) DIN 352 :
M 3 x 0,5 | M 4 x 0,7 | M 5 x 0,8 | M 6 x 1,0 | M 8 x 1,25 | M 10 x 1,5 | M 12 x 1,75 | M 14 x 2,0 | M 16 x 2,0 | M 18 x 2,5 | M 20 x 2,5
HSS Filières - pour des Filetage externe parfaits
#ronds
Les filières BAER servent à créer des filetages extérieurs métriques avec un profil extérieur rond. Tu veux l'actionner à la main ou à la machine ? Les deux fonctionnent. Ces filières BAER en acier rapide haute performance HSS conviennent pour applications normales pour différents matériaux avec une résistance jusqu'à 800 N/mm². Il s'agit notamment des matériaux suivants : aciers de construction généraux, Aciers de décolletage, Aciers de cimentation, aciers de traitement non alliés, Cuivre pur, cuivre faiblement allié et alliage cuivre-étain (bronze) à copeaux courts, ainsi que Matières plastiques. Grâce à la structure symétrique, il est possible de couper dans les deux directions axiales. A l'extérieur se trouvent des trous, qui permettent de fixer la plaquette dans Porte-filière à découper et d'éviter la torsion lors de l'utilisation. Les trous à copeaux, qui sont des trous ou des cavités entre les lames, assurent le Transport des copeaux. Ils absorbent les copeaux, les roulent et les évacuent. Il est important que tu lubrifies l'outil poser en ligne droite et avec de l'huile de coupe ou Pâte de coupe. Nos Taraudeuse pour Filetage externe peuvent convaincre, en plus d'un prix équitable, en premier lieu par une excellente qualité. Fers de coupe BAER - pour des Filetage externe parfaits .
Les avantages en un coup d'œil :
- faible encombrement
- Réglage sans effort
- Utilisation sur des pièces simples et Machines multibroches
- montage facile de l'outil
- Utilisation des deux côtés
Informations techniques :
- DIN EN 22568 (anciennement DIN 223 B)
- Tolérance de filetage : ISO- 6G
- Coupe: 1,5
HSS Filière de coupe DIN 223 :
M 3 x 0,5 | M 4 x 0,7 | M 5 x 0,8 | M 6 x 1,0 | M 8 x 1,25 | M 10 x 1,5 | M 12 x 1,75 | M 14 x 2,0 | M 16 x 2,0 | M 18 x 2,5 | M 20 x 2,5
PRO réglable Tourne-à-gauche - Outils de maintien ajusté pour Taraud
# s'adapte comme un gant
Le PRO ajustable Tourne-à-gauche est un outil d'actionnement pour Taraud fabriqué à partir d'un corps Moulage de zinc sous pression haut de gamme, qui permet de couper Filetage intérieur à la main. La qualité exceptionnelle de l'outil de treuillage ne réside pas seulement dans le matériau, mais aussi dans les Mâchoires de serrage premium, les poignées de maintien et la géométrie qui rendent l'outil extrêmement stable et utilisable avec une grande précision d'ajustement. Les longs leviers à droite et GAUCHE aident à couper à la perpendiculaire dans le trou et à appliquer facilement le Couple nécessaire. Un autre avantage est la facilité d'utilisation et les temps de changement réduits. Sur un côté, un levier peut être tourné pour pouvoir travailler dans des situations difficiles d'accès.
PRO réglable Tourne-à-gauche DIN 18140
No. 1 : M 1 - M 10 | 1/16-3/8 | NPT 1/8
No. 3 : M 5 - M 20 | 7/32-3/4" | NPT 1/8-1/2

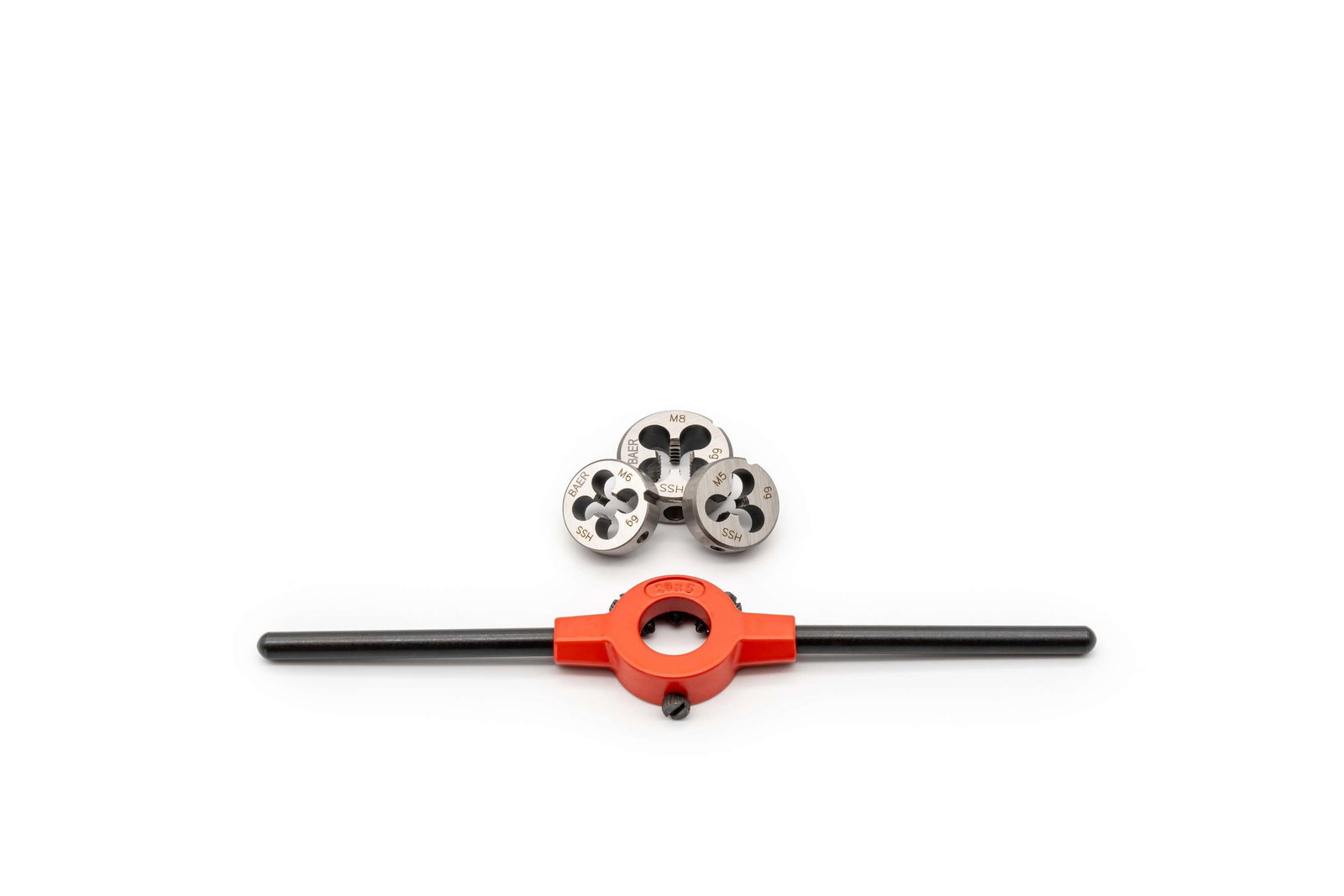

PRO Porte-filière à découper avec Guides des filières - on ne peut pas faire mieux
#les perfectionnistes de l'outillage
Nos PRO Porte-filière à découper sont fabriqués à partir de Moulage de zinc sous pression haut de gamme. Ils ont un Type de construction très stable et sont donc très résistants, résistants à l'usure et parfaitement ajustés. Avec des vis, tu fixes le fer de coupe dans un support adapté et évites ainsi qu'il ne se torde pendant l'utilisation. De plus, le Type de construction permet d'utiliser le Guides des filières inclus . Les PRO Guides des filières sont fabriqués en acier de décolletage avec une surface oxydée. Ils sont donc plus ajustés, plus stables et plus durables que jamais. Ils permettent un guidage optimal pour couper un Filetage externe d'aplomb. Lors de l'utilisation, il est important que les trous du guidage se chevauchent avec les trous du fer de coupe pour garantir l'évacuation du copeau.
PRO Porte-filière à découper DIN 22568
20 x 5 mm | 20 x 7 mm | 25 x 9 mm | 30 x 11 mm | 38 x 14 mm | 45 x 18 mm

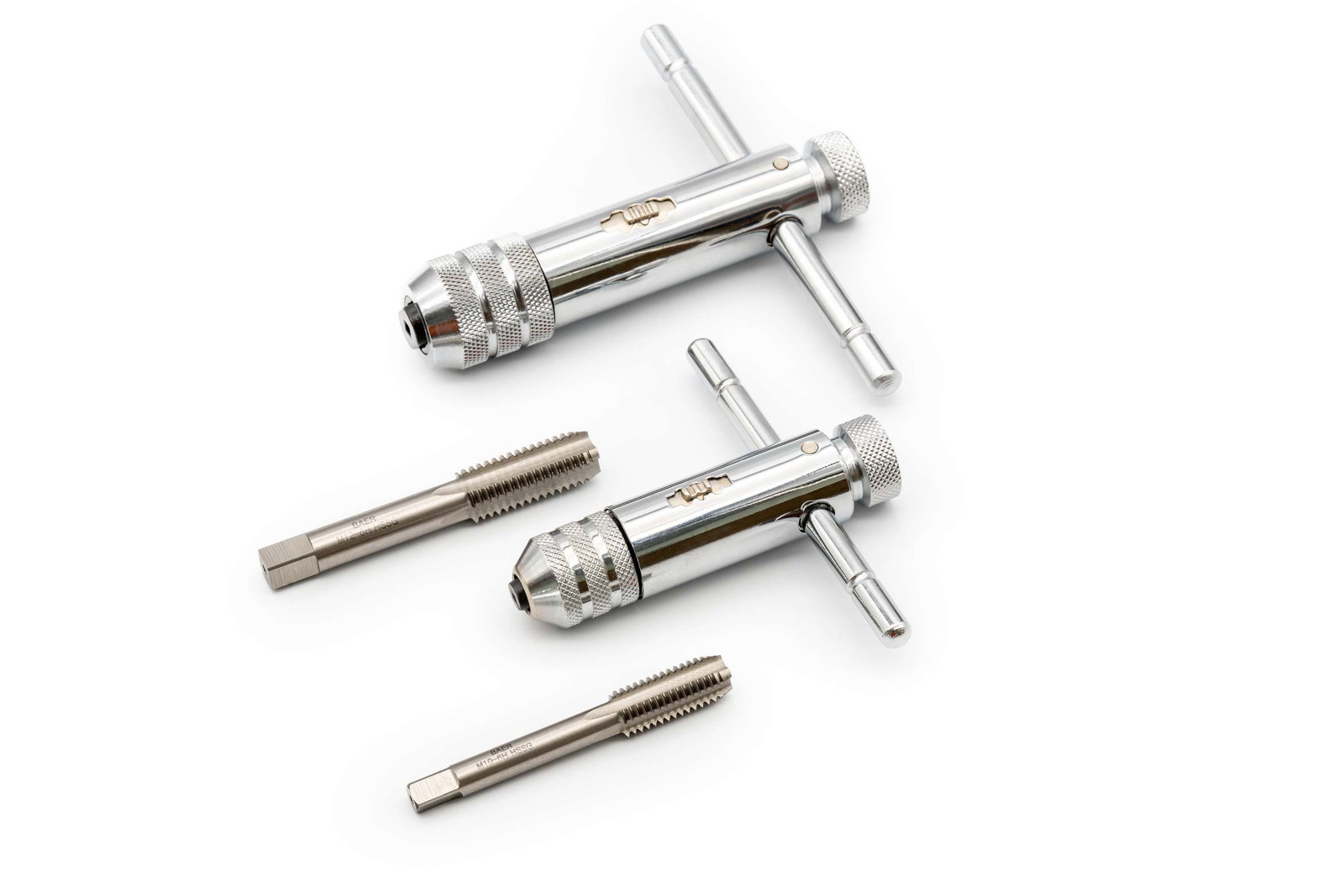

Cliquets d'outillage - couper le filetage avec la clé à cliquet
#comme en un tour de main
Nous te proposons l'outil d'actionnement avec cliquet dans la qualité éprouvée de BAER. Pour serrer le Taraud, le mandrin s'ouvre et se ferme facilement. Avec le levier, tu peux régler le mandrin sur la rotation à droite ou à gauche. La fonction de cliquet de Cliquet d'outil est particulièrement pratique lorsque tu dois tarauder dans des situations restreintes. Le taraudage se fait en un tour de main.
Cliquet à outils avec Fonction cliquet pour Taraud
No. 1 : M 1 - M 10
No. 2 : M 4 - M 12
Accessoires - comme une voiture sans radio
#Amour des outils
Qui voudrait renoncer à un précieux Accessoires? Certainement pas un amoureux des outils. Avec le parfait Accessoires, ce jeu de taraudage devient ce qu'il est : un chef-d'œuvre et un outil polyvalent pour les amoureux des outils. Si tu l'essaies une fois, tu ne voudras plus jamais travailler avec autre chose. Avec le Gabarit de taraudage tu peux déterminer Inclinaison d'un filetage extérieur existant (par exemple une vis), pour ensuite tailler un Filetage intérieur adapté avec le bon Taraud Le tournevis fourni permet de serrer et de desserrer les vis de Guides des filières. Tout ce dont tu as besoin au même endroit, immédiatement à portée de main, bien rangé dans une boîte écologique.
