BaerCoil Ensemble de réparation du filetage M 10 x 1,0 - Mix
Ce jeu de réparation de filetage BaerCoil® permet de réparer des filetages en trou traversant et en trou borgne en MF 10 x 1,0.
Les inserts filetés BaerCoil® sont la meilleure solution pour tous vos besoins en réparation du filetage ! Ils permettent de réaliser des assemblages durables et résistants. Grâce à ces inserts, vous évitez de mettre vos pièces au rebut et pouvez les réutiliser. Les inserts sont précis et résistants à l'usure : votre vis reste fermement en place sans que l'insert fileté ne se déloge.
L'insert fileté BaerCoil® est la solution idéale pour les filetages endommagés, sans modifier le diamètre nominal. Pour la réparation du filetage avec des inserts filetés, le filetage endommagé est alésé, puis un nouveau filetage STI (Screw Thread Insert) est taraudé pour recevoir l'insert. Ce filetage est souvent appelé également filetage STI (STI = Screw Thread Insert). L'insert fileté BaerCoil® est ensuite vissé dans l'ancien filetage, ce qui permet de revisser les pièces entre elles. Avec les inserts filetés BaerCoil®, le filetage obtenu est nettement plus stable que le filetage d'origine.
Nos inserts filetés garantissent une répartition uniforme des charges d'exploitation, statiques comme dynamiques, sur les différents filets. De plus, la flexibilité des inserts filetés compense les éventuelles erreurs de pas et d'angle, ce qui assure une transmission optimale des efforts entre la vis et le filetage de l'écrou. Surtout dans les constructions légères, les inserts filetés BaerCoil® permettent d'économiser du matériau support et d'utiliser des assemblages vissés plus petits ou plus courts. Ils sont déjà un composant important dans l'aéronautique et la construction automobile. Ils permettent d'économiser sensiblement de la matière et contribuent à la préservation des ressources.
Pour une réparation directement sur le filetage, ce jeu de réparation du filetage contient différents outils auxiliaires, tels que le foret pour avant-trou, le taraud à main avec surcote pour filetage d'insert, l'outil de pose, le casse-tenons d'entraînement et des inserts filetés en acier inoxydable. Les jeux de réparation du filetage « Mix » contiennent des inserts filetés en trois longueurs différentes.
Les inserts filetés BaerCoil® peuvent si nécessaire être raccourcis à la longueur requise à l'aide d'une pince coupante latérale ou d'un outil similaire.
Dimensions
| Diamètre |
10 |
|---|---|
| Dimension |
MF 10 x 1,0 |
| Longueur |
1,5 D | 2,0 D | 2,5 D |
| T (Longueur à l'état monté) |
1,5 D : 15 mm | 2,0 D : 20 mm | 2,5 D : 25 mm |
| Pas |
1,0 |
| Calcul de la longueur du filetage |
Diamètre nominal 1,5 D signifie 1,5 fois le diamètre : 1,5 fois 10 mm=15 mm
Le MF 10 a un diamètre de 10 mm |
Caractéristiques
| Direction |
A droite |
|---|---|
| Groupe de produits |
Inserts filetés - Kits de réparation |
| Matériel |
Acier inoxydable V2A (AISI 304, X5CrNi18-10, N°: 1.4301) |
| Norme de filetage |
MF : ISO métrique Filetage fin selon DIN 13 |
| Résistance à la traction à température ambiante |
>1400 N/mm² |
| Tolérance |
ISO2/6H |
| Type |
Passage libre |
| Type de produit |
BaerCoil Kits de réparation de filetage |
| Résistance à la température |
315°C à long terme 425°C à court terme |
Applications
Toutes les utilisations normales pour Réparation du filetage et pour Renfort fileté des filets de passage et des filets de trous borgnes. Ce kit contient différentes longueurs et peut donc être utilisé de manière polyvalente.
Caractéristiques
Dessin technique
| Diamètre |
10 |
|---|---|
| F (diamètre extérieur min. - max. avant installation) |
11,17 mm - 12,50 mm |
| Longueur |
1,5 D | 2,0 D | 2,5 D |
| T (Longueur à l'état monté) |
1,5 D : 15 mm | 2,0 D : 20 mm | 2,5 D : 25 mm |
| P (profondeur) |
Le Insert fileté doit se trouver à 1/4 - 1/2 tours en dessous de la surface |
Contenu

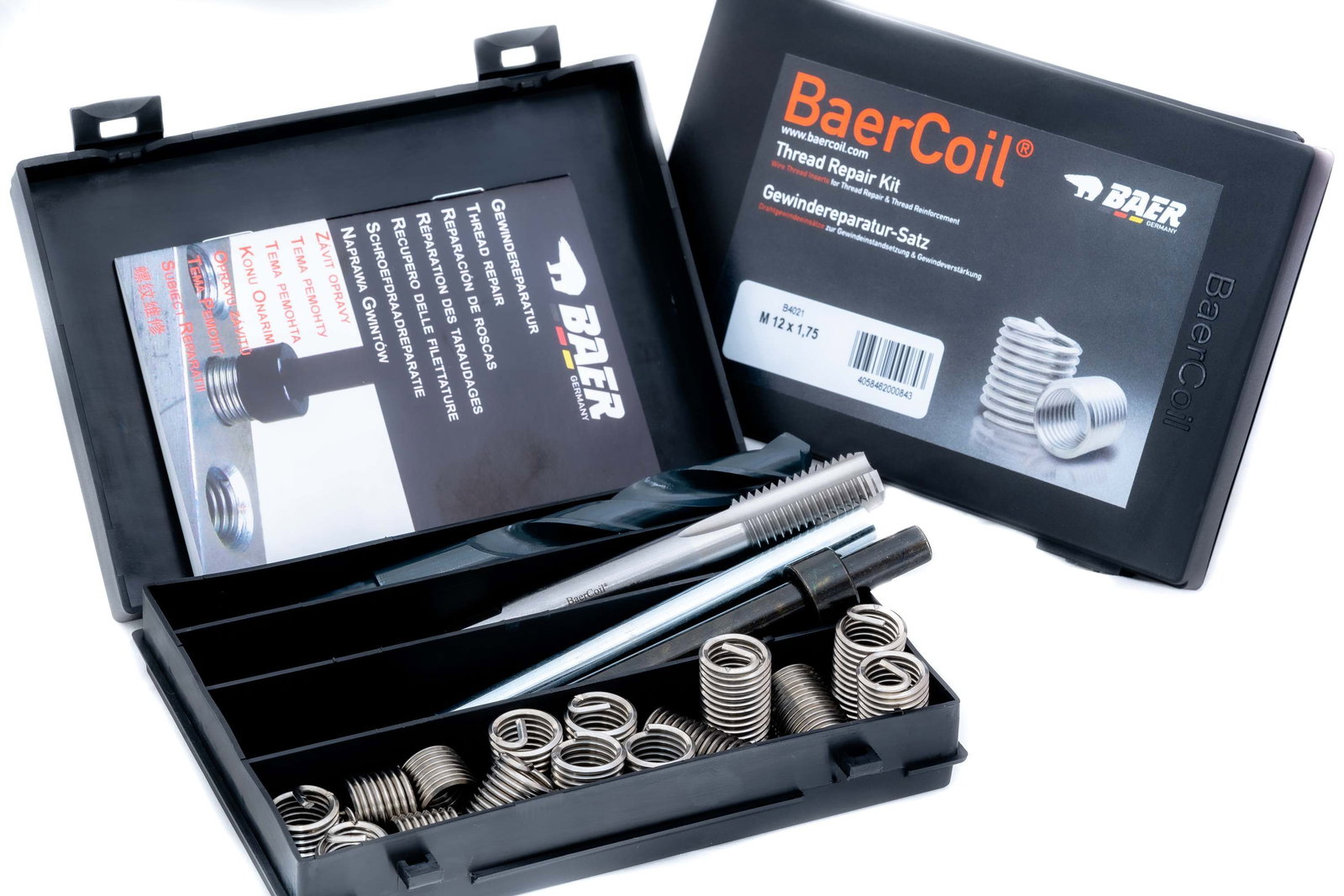

- 1 x 161103 : Foret hélicoïdal BaerCoil HSS 10,30 mm
- 1 x B3017-1 : Taraud à passe unique BaerCoil HSSG M 10 x 1,0 EG
- 1 x EBW10 : Outil de pose BaerCoil M 10 x 1,0
- 1 x BZ010 : Casse-tenons d'entraînement BaerCoil M 10 x 1,0
- 10 x B7217-15 : Inserts filetés BaerCoil M 10 x 1,0 - longueur : 1,5 D - type : «free running» - matière : A2 (1.4301) - Tolérance ISO 2 (6H)
- 5 x B7217-2 : Inserts filetés BaerCoil M 10 x 1,0 - longueur : 2,0 D - type : «free running» - matière : A2 (1.4301) - Tolérance ISO 2 (6H)
- 5 x B7217-25 : Inserts filetés BaerCoil M 10 x 1,0 - longueur : 2,5 D - type : «free running» - matière : A2 (1.4301) - Tolérance ISO 2 (6H)
