BaerCoil Ensemble de réparation du filetage M 11 x 1,5


Avec cet ensemble de réparation du filetage BaerCoil®, il est possible de réparer des filetages en trou traversant et en trou borgne en M 11 x 1,5.

Les inserts filetés BaerCoil® sont la meilleure solution pour toutes vos réparations de filetage ! Ils vous permettent de réaliser des assemblages durables et résistants. Avec ces inserts, vous évitez de mettre vos pièces au rebut et pouvez les réutiliser. Les inserts sont précis et résistants à l'usure : votre vis reste fermement en place sans que l'insert fileté ne se desserre.

L'insert fileté BaerCoil® est la solution idéale pour les filetages endommagés, sans modification du diamètre nominal. Pour la réparation du filetage avec des inserts filetés, le filetage est alésé et un nouveau filetage STI (Screw Thread Insert) est taraudé pour recevoir l'insert. Ce filetage est souvent appelé également filetage STI (STI = Screw Thread Insert). L'insert fileté BaerCoil® est ensuite vissé dans l'ancien filetage, ce qui permet de revisser les pièces entre elles. Avec les inserts filetés BaerCoil®, le filetage obtenu est nettement plus stable que le filetage d'origine.

Nos inserts filetés garantissent que les charges d'exploitation, statiques comme dynamiques, sont réparties uniformément sur les différents filets. De plus, la flexibilité des inserts filetés compense d'éventuelles erreurs de pas et d'angle, de sorte qu'une transmission optimale des forces de la vis vers le filetage de l'écrou est obtenue. Particulièrement dans les constructions légères, les inserts filetés BaerCoil® permettent d'économiser du matériau support et d'utiliser des assemblages vissés plus petits ou plus courts. Ils constituent déjà un composant important dans l'aéronautique et la construction automobile. Ils permettent d'économiser considérablement de matière et contribuent à la préservation des ressources.

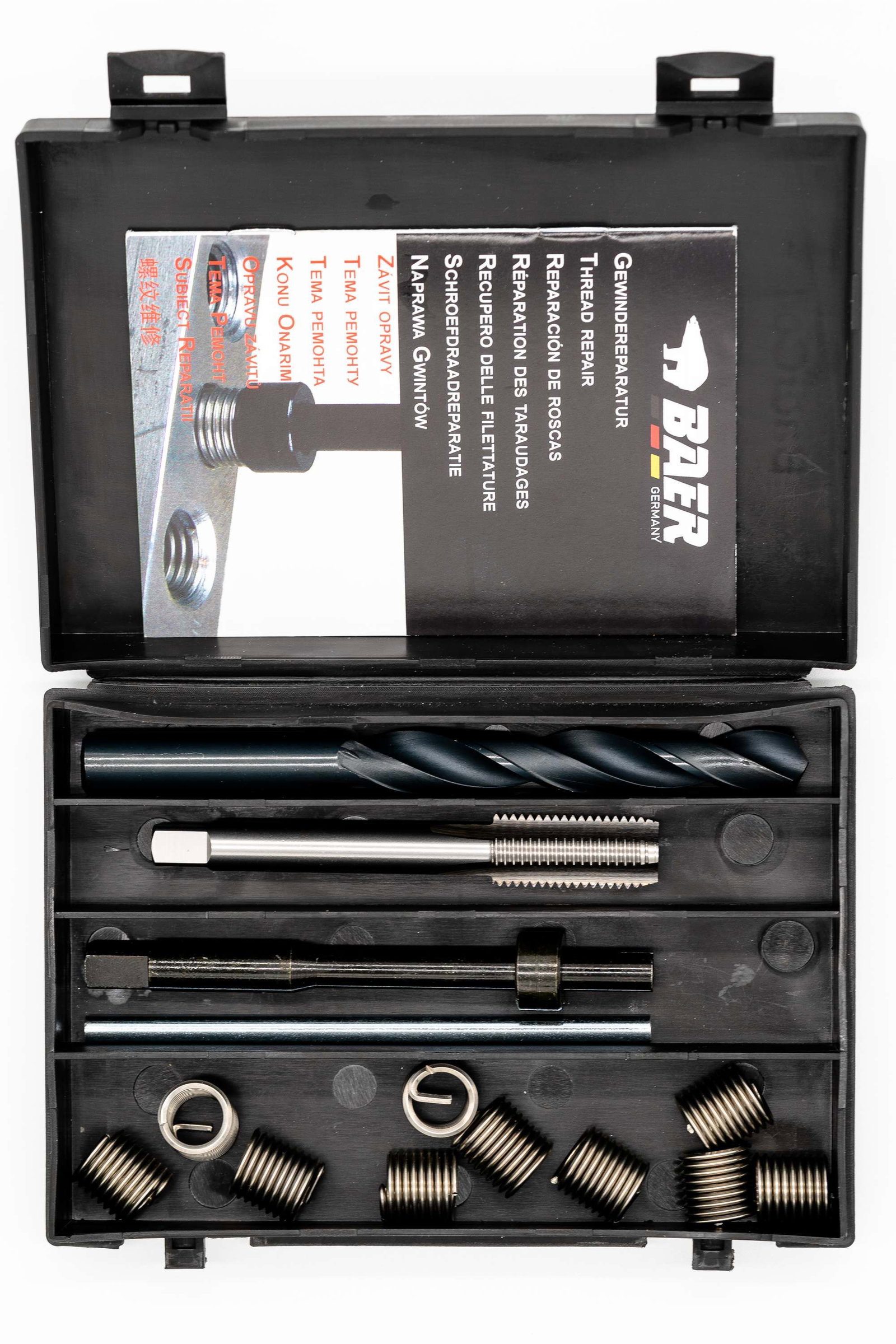

Pour la réparation directement sur le filetage, cet ensemble de réparation du filetage contient différents outils auxiliaires, tels que le foret pour avant-trou, le taraud à main avec surcote pour le filetage de l'insert, l'outil de pose, le casse-tenons et des inserts filetés en acier inoxydable.

Les inserts filetés BaerCoil® peuvent être raccourcis si nécessaire à la longueur requise avec une pince coupante ou un outil similaire.

Dimensions

Diamètre 11
Dimension M 11 x 1,5
Longueur 1,5 D
T (Longueur à l'état monté) 16,5 mm
Pas 1,5
Calcul de la longueur du filetage 1,5 D signifie 1,5 fois le diamètre : 1,5 fois 11 mm=16,5 mm
Le Diamètre nominal pour M 11 est de 11 mm

Caractéristiques

Direction A droite
Groupe de produits Inserts filetés - Kits de réparation
Matériel Acier inoxydable V2A (AISI 304, X5CrNi18-10, N°: 1.4301)
Norme de filetage M : Métrique ISO- Filetage standard selon DIN 13
Résistance à la traction à température ambiante >1400 N/mm²
Tolérance ISO2/6H
Type Passage libre
Type de produit BaerCoil Kits de réparation de filetage
Résistance à la température 315°C à long terme
425°C à court terme

Applications

Toutes les utilisations normales pour Réparation du filetage et pour Renfort fileté des filets de passage et des filets de trous borgnes.

Caractéristiques

Standard

Dessin technique

Dessin technique insert fileté BaerCoil
B (profondeur de filetage avec entrée) 21,75 mm
D (profondeur minimale de l'avant-trou, sans pointe) 23,25 mm
Diamètre 11
F (diamètre extérieur min. - max. avant installation) 12,74 mm - 13,59 mm
Longueur 1,5 D
T (Longueur à l'état monté) 16,5 mm
P (profondeur) Le Insert fileté doit se trouver à 1/4 - 1/2 tours en dessous de la surface

Contenu

  • 1 x 161113 : Foret hélicoïdal BaerCoil HSS 11,30 mm
  • 1 x B3018-1 : Taraud à passe unique BaerCoil HSSG M 11 x 1,5 EG
  • 1 x EBW10 : Outil de pose BaerCoil M 11 x 1,5
  • 1 x BZ010 : Casse-tenons d'entraînement BaerCoil M 11 x 1,5
  • 10 x B7219-15 : Inserts filetés BaerCoil M 11 x 1,5 - longueur : 1,5 D - type : « free running » - matériau : A2 (1.4301) - Tolérance ISO 2 (6H)
