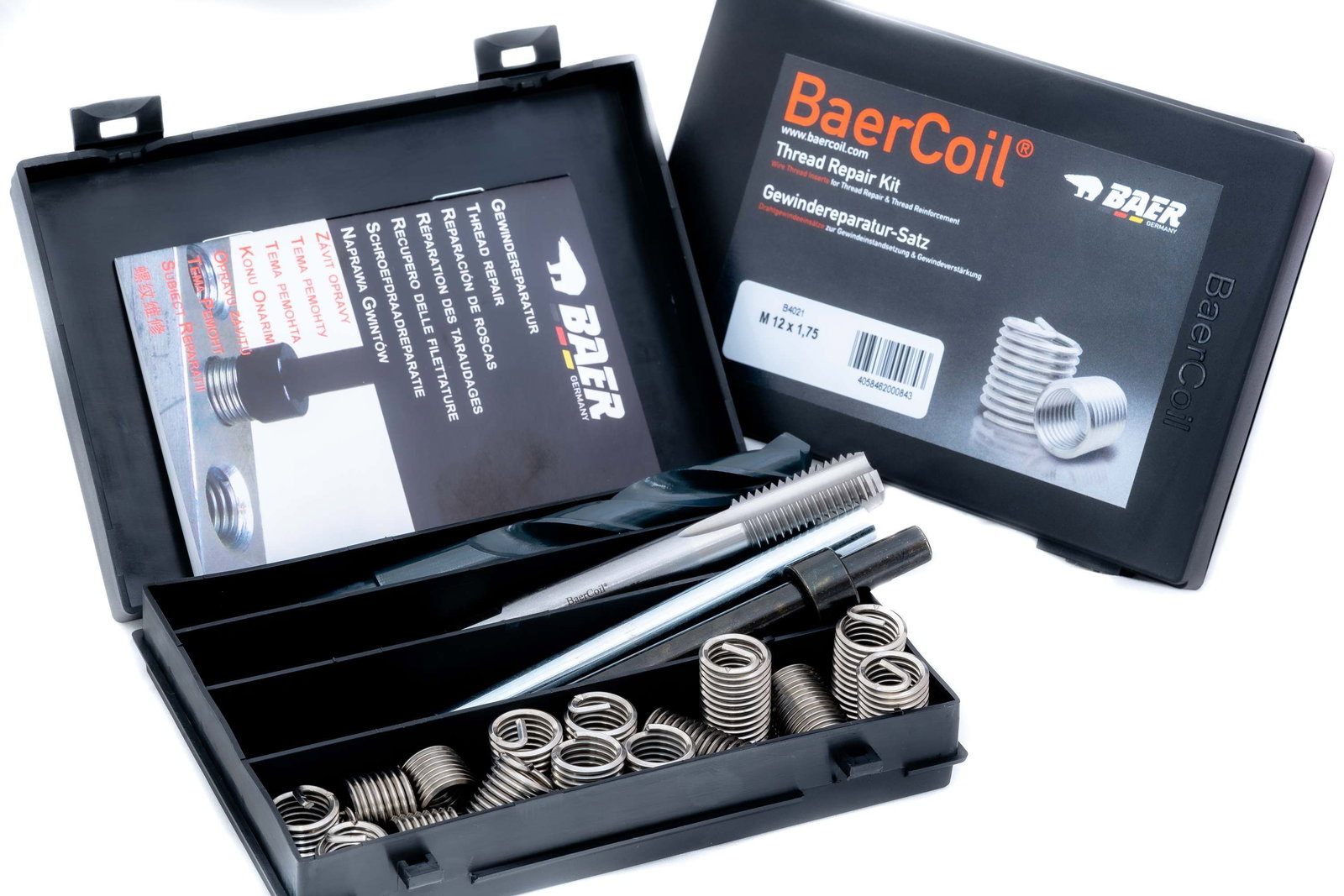

BaerCoil Ensemble de réparation du filetage M 12 x 1,5 - Mix


Avec cet ensemble de réparation du filetage BaerCoil®, il est possible de réparer des filetages en trou traversant et en trou borgne en MF 12 x 1,5.

Les inserts filetés BaerCoil® sont la meilleure solution pour toutes vos réparations de filetage ! Ils vous permettent de réaliser des assemblages durables et résistants. Grâce aux inserts, vous évitez de mettre vos composants au rebut et pouvez les recycler. Les inserts sont précis et résistants à l'usure : votre vis reste fermement en place sans que l'insert fileté ne se desserre.

L'insert fileté BaerCoil® est la solution idéale pour les filetages endommagés sans modifier le diamètre nominal. Pour la réparation du filetage avec des inserts filetés, le filetage est alésé et un nouveau filetage STI (Screw Thread Insert) est taraudé pour l'insert. Ce filetage est souvent appelé également filetage STI (STI = Screw Thread Insert). Ensuite, l'insert fileté BaerCoil® est vissé dans l'ancien taraudage et les pièces peuvent ainsi être à nouveau assemblées par vissage. Avec les inserts filetés BaerCoil®, le filetage obtenu est nettement plus stable que le filetage d'origine.

Nos inserts filetés garantissent que les charges d'exploitation, statiques comme dynamiques, sont réparties uniformément sur les différents filets. De plus, la flexibilité des inserts filetés compense les éventuelles erreurs de pas et d'angle, de sorte que la transmission des efforts de la vis vers le filetage de l'écrou est optimale. Dans les constructions légères en particulier, les inserts filetés BaerCoil® permettent d'économiser du matériau porteur et d'utiliser des assemblages vissés plus petits ou plus courts. Ils sont déjà un composant important dans l'aéronautique et la construction automobile. Ils permettent d'économiser considérablement de la matière et contribuent à la préservation des ressources.

Pour la réparation directement sur le filetage, cet ensemble de réparation du filetage contient divers outils auxiliaires, tels que le foret pour avant-trou, le taraud à main avec surcote pour le filetage de l'insert, l'outil de pose, le casse-tenons et des inserts filetés en acier inoxydable. Les jeux « Mix » de réparation du filetage contiennent des inserts filetés en trois longueurs différentes.

Les inserts filetés BaerCoil® peuvent si nécessaire être raccourcis à la longueur requise à l'aide d'une pince coupante latérale ou d'un outil similaire.

Dimensions

Diamètre 12
Dimension MF 12 x 1,5
Longueur 1,5 D | 2,0 D | 2,5 D
T (Longueur à l'état monté) 1,5 D : 18 mm | 2,0 D : 24 mm | 2,5 D : 30 mm
Pas 1,5
Calcul de la longueur du filetage Diamètre nominal 1,5 D signifie 1,5 fois le diamètre : 1,5 fois 12 mm=18 mm
Le MF 12 a un diamètre de 12 mm

Caractéristiques

Direction A droite
Groupe de produits Inserts filetés - Kits de réparation
Matériel Acier inoxydable V2A (AISI 304, X5CrNi18-10, N°: 1.4301)
Norme de filetage MF : ISO métrique Filetage fin selon DIN 13
Résistance à la traction à température ambiante >1400 N/mm²
Tolérance ISO2/6H
Type Passage libre
Type de produit BaerCoil Kits de réparation de filetage
Résistance à la température 315°C à long terme
425°C à court terme

Applications

Toutes les utilisations normales pour Réparation du filetage et pour Renfort fileté des filets de passage et des filets de trous borgnes. Ce kit contient différentes longueurs et peut donc être utilisé de manière polyvalente.

Caractéristiques

Mixte

Dessin technique

Dessin technique insert fileté BaerCoil
Diamètre 12
F (diamètre extérieur min. - max. avant installation) 13,75 mm - 15,20 mm
Longueur 1,5 D | 2,0 D | 2,5 D
T (Longueur à l'état monté) 1,5 D : 18 mm | 2,0 D : 24 mm | 2,5 D : 30 mm
P (profondeur) Le Insert fileté doit se trouver à 1/4 - 1/2 tours en dessous de la surface

Contenu

  • 1 x 161124 : BaerCoil Foret hélicoïdal HSS 12,40 mm
  • 1 x B3021-1 : BaerCoil Taraud simple coupe HSSG M 12 x 1,5 EG
  • 1 x EBW12 : BaerCoil Outil de pose M 12 x 1,5
  • 1 x BZ012 : BaerCoil Casse-tenons d'entraînement M 12 x 1,5
  • 5 x B7222-15 : BaerCoil Inserts filetés M 12 x 1,5 - longueur : 1,5 D - type : «libre» - matériau : A2 (1.4301) - Tolérance ISO 2 (6H)
  • 5 x B7222-2 : BaerCoil Inserts filetés M 12 x 1,5 - longueur : 2,0 D - type : «libre» - matériau : A2 (1.4301) - Tolérance ISO 2 (6H)
  • 5 x B7222-25 : BaerCoil Inserts filetés M 12 x 1,5 - longueur : 2,5 D - type : «libre» - matériau : A2 (1.4301) - Tolérance ISO 2 (6H)
