BaerCoil Ensemble de réparation du filetage M 3 x 0,5 "screw grip
En stock
BaerCoil Ensemble de réparation du filetage M 3 x 0,5 "screw grip
Avec ce kit BaerCoil® Réparation du filetage, il est possible de réparer des filets de passage et des filets borgnes en M 3 x 0,5 tout en obtenant un filet de blocage de vis.
BaerCoil® Inserts filetés sont la meilleure solution pour tous tes besoins de réparation de filetage ! Avec eux, tu es en mesure de créer des assemblages durables et solides. Avec les inserts, tu évites les rebuts dans tes pièces et tu peux les recycler. Les inserts sont précis et résistants à l'usure - ta vis reste fermement ancrée sans que le Insert fileté ne glisse.
Le BaerCoil® Insert fileté est la solution parfaite pour les filetages endommagés, sans que le Diamètre nominal ne soit modifié. Pour Réparation du filetage avec des inserts de filetage de fil, le filetage est percé et un nouveau Filetage CE (filet d'insertion) est taillé pour l'insert de filetage de fil. Souvent, ce filetage est aussi appelé filetage STI (STI=Screw Thread Insert). Ensuite, il faut visser l'insert fileté BaerCoil® dans l'ancien filetage et ainsi revisser les pièces. Avec BaerCoil® inserts de filetage, le filetage créé est beaucoup plus stable que le filetage d'origine.
Nos Inserts filetés font en sorte que les charges d'exploitation statiques et dynamiques soient répartis de manière égale sur chaque pas de vis. De plus, la flexibilité de Inserts filetés compense les éventuelles erreurs de pas et d'angle, de sorte qu'une transmission optimale de la force du boulon vers le filetage femelle est obtenue. C'est justement dans les constructions légères que BaerCoil® Inserts filetés aide à économiser Matériau de support et à utiliser des assemblages vissés plus petits ou plus courts. Dans l'aéronautique et la construction automobile, ils sont déjà un élément important. Ils permettent d'économiser considérablement du matériel et contribuent à la préservation des ressources.
Pour la réparation directement sur le filetage, ce kit de réparation de filetage contient différents outils auxiliaires, comme le Foret pour avant-trou, Tarauds manuels avec surdimensionnement pour Filetage d'insertion, Outil de vissage, Broyeur à tenons et Inserts filetés en acier inoxydable.
Avec les inserts de filetage autobloquants "screw grip", ta construction reste stable - qu'il s'agisse de chocs, de vibrations constantes ou de mouvements. Les BaerCoil® Inserts filetés bloquant les vis complètent le Propriétés de l'assemblage "à passage libre" et agissent par leurs spires de forme polygonale en serrant les flancs de la vis vissée. Veuillez utiliser pour cela uniquement des vis de classe de résistance supérieure, car il en résulte une adhérence par frottement élastique. Les couples de serrage sont comparables aux indications de la norme DIN 267 partie 15 et ISO 2320. Veuillez noter que les inserts screw grip nécessitent des outils de vissage spéciaux de diamètre réduit.
BaerCoil®blocage de vis Inserts filetés |type "screw grip " - Tous les avantages en un coup d'œil
Avec les inserts de filetage autobloquants "screw grip", ta construction reste stable - qu'il s'agisse de chocs, de vibrations permanentes ou de mouvements. Les vis de sécurité BaerCoil® Inserts filetés complètent Propriétés de l'assemblage "à passage libre" et agissent par leurs spires de forme polygonale en serrant les flancs de la vis vissée. Veuillez utiliser pour cela uniquement des vis de classe de résistance supérieure, car il en résulte une adhérence par frottement élastique. Les couples de serrage sont comparables aux indications de la norme DIN 267 partie 15 et ISO 2320. Veuillez noter que les inserts screw grip nécessitent des outils de vissage spéciaux de diamètre réduit.
BaerCoil® Inserts filetés peuvent être raccourcis si nécessaire, en fonction de la longueur requise, avec un Pince coupante ou similaire. Il faut noter que les Inserts filetés avec Fixation de la vis ont un enroulement polygonal à peu près au milieu de l'insert. Celle-ci ne doit pas être enlevée lors du raccourcissement afin de conserver l'effet de blocage de la vis.
Dimensions
| Diamètre |
3 |
|---|---|
| Dimension |
M 3 x 0,5 |
| Inclinaison |
0,5 |
| Longueur |
1,5 D |
| T (Longueur à l'état monté) |
4,5 mm |
| Calcul de la longueur du filetage |
1,5 D signifie 1,5 fois le diamètre : 1,5 fois 3 mm=4,5 mm
Le Diamètre nominal pour M 3 est de 3 mm |
Caractéristiques
| Direction |
A droite |
|---|---|
| Groupe de produits |
Inserts filetés - Kits de réparation |
| Matériel |
Acier inoxydable V2A (AISI 304, X5CrNi18-10, N°: 1.4301) |
| Norme de filetage |
M : Métrique ISO- Filetage standard selon DIN 13 |
| Résistance à la traction à température ambiante |
>1400 N/mm² |
| Tolérance |
ISO2/6H |
| Type |
Screw grip (bloquant les vis) |
| Type de produit |
BaerCoil Kits de réparation de filetage |
| Résistance à la température |
315°C à long terme 425°C à court terme |
Applications
Toutes les utilisations normales pour Réparation du filetage et pour Renfort fileté des filets de trous borgnes. Grâce au blocage de la vis Inserts filetés, le kit de réparation est particulièrement adapté aux applications dans lesquelles la vis ne doit pas se desserrer en cas de chocs et de vibrations.
Dessin technique
| B (profondeur de filetage avec entrée) |
6,25 mm |
|---|---|
| D (profondeur minimale du carottage, sans pointe) |
6,75 mm |
| Diamètre |
3 |
| F (diamètre extérieur min. - max. avant installation) |
3,60 mm - 4,35 mm |
| Longueur |
1,5 D |
| T (Longueur à l'état monté) |
4,5 mm |
| P (profondeur) |
Le Insert fileté doit se trouver à 1/4 - 1/2 tours en dessous de la surface |

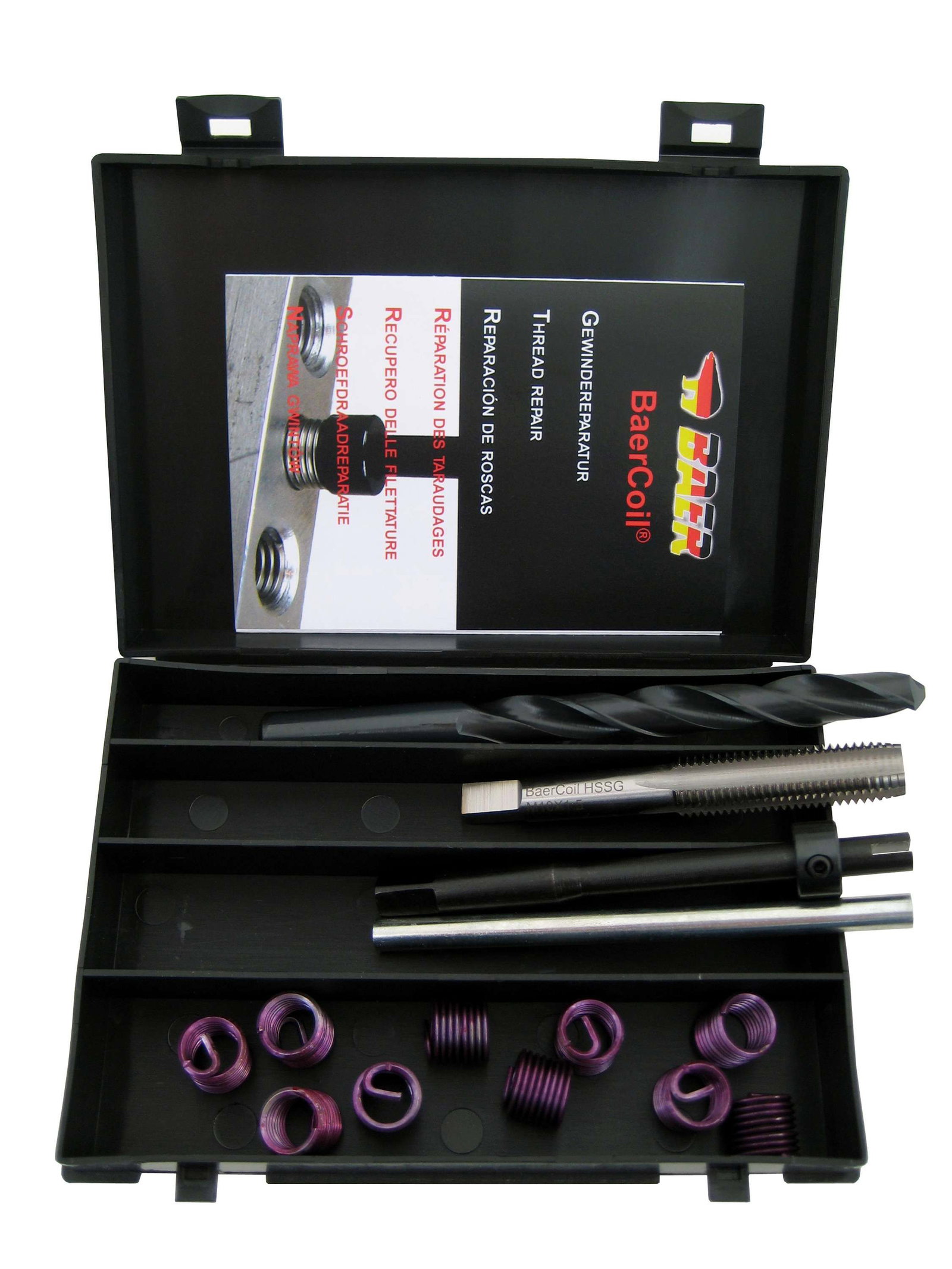

Contenu
- 1 x 16132 : BaerCoil HSS Foret hélicoïdal 3,20 mm
- 1 x B3005-1 : BaerCoil HSSG Tarauds à incision M 3 x 0,5 EG
- 1 x EBW03 : BaerCoil Outil de montage M 3 x 0,5
- 1 x BZ003 : BaerCoil Broyeur à tenons M 3 x 0,5
- 10 x B6103-15 : BaerCoil Inserts filetés M 3 x 0,5 - Longueur : 1,5 D - Type : "screw grip" - Matériau : A2 (1.4301) - Tolérance ISO 2 (6H)
