BaerCoil Ensemble de réparation du filetage M 4 x 0,7 - NoTang
BaerCoil Ensemble de réparation du filetage M 4 x 0,7 - NoTang
Avec ce kit BaerCoil® NoTang Réparation du filetage , il est possible de réparer les filets de taille M 4 x 0,7 sans avoir à casser un Tenons d'entraînement
NoTang Inserts filetés sont la meilleure solution pour tous tes besoins de réparation de filets ! Avec eux, tu seras en mesure de créer des connexions durables et solides. Avec les inserts sans tenons, tu évites les rebuts dans tes pièces et tu peux les recycler. Les inserts sont précis et résistants à l'usure - ta vis reste fermement ancrée sans que le Insert fileté ne glisse.
Le kit BaerCoil® Réparation du filetage est la solution parfaite pour les filetages endommagés sans que le Diamètre nominal ne soit modifié. Pour Réparation du filetage avec des inserts de filetage de fil, le filetage est percé et un nouveau Filetage CE (filet d'insertion) est taillé pour l'insert de filetage de fil. Souvent, ce filetage est aussi appelé filetage STI (STI=Screw Thread Insert). Ensuite, il faut visser l'insert fileté BaerCoil® NoTang dans l'ancien filetage et ainsi revisser les pièces.

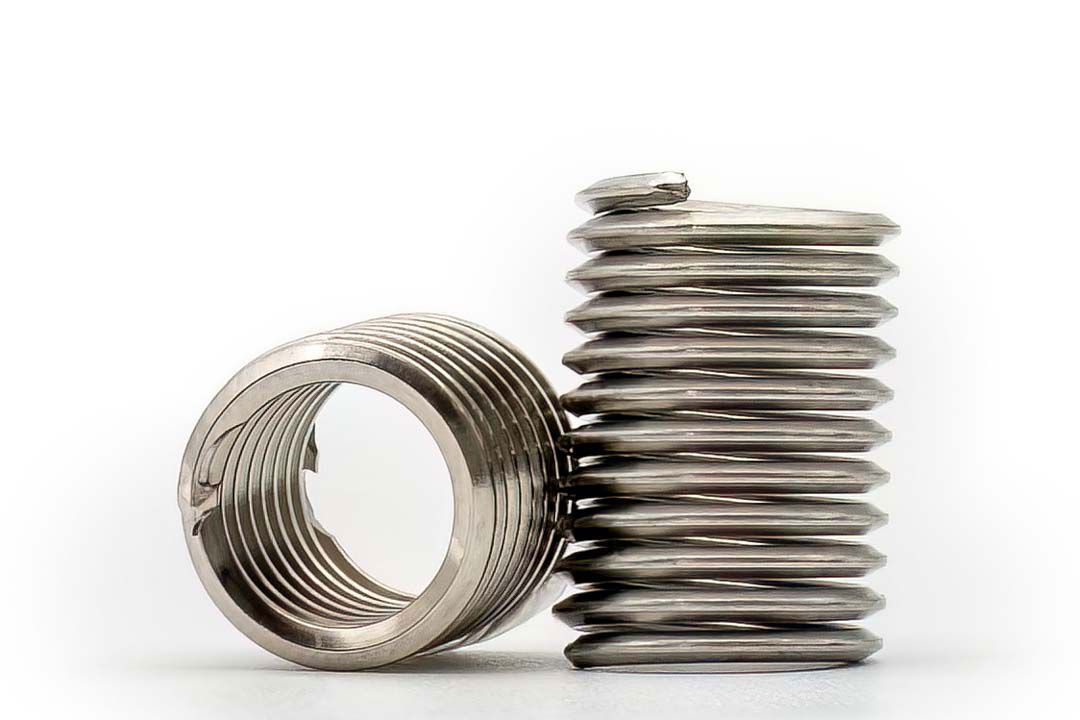

BaerCoil® NoTang Inserts filetés sont sans tenon Inserts filetés. "NoTang" se traduit par " sans Tenons d'entraînement". Cette variante d'inserts filetés facilite le travail et rend l'installation plus efficace, car l'étape habituelle de casser le tenon est ici supprimée. Grâce à nos innovants BaerCoil® NoTang Outils de montage , les Inserts filetés peuvent être vissés rapidement et en toute sécurité. De plus, NoTang Inserts filetés est utilisable des deux côtés et le filetage créé est beaucoup plus stable que le filetage d'origine.
De nombreux composants électroniques, ainsi que les applications dans l'industrie alimentaire ou la médecine sont très fragiles. Dans certains cas, les composants peuvent être endommagés ou Tenons d'entraînement n'est pas accessible dans le composant et ne peut pas être retiré. Dans certaines circonstances, cela peut aussi représenter un énorme travail pour le contrôle qualité.

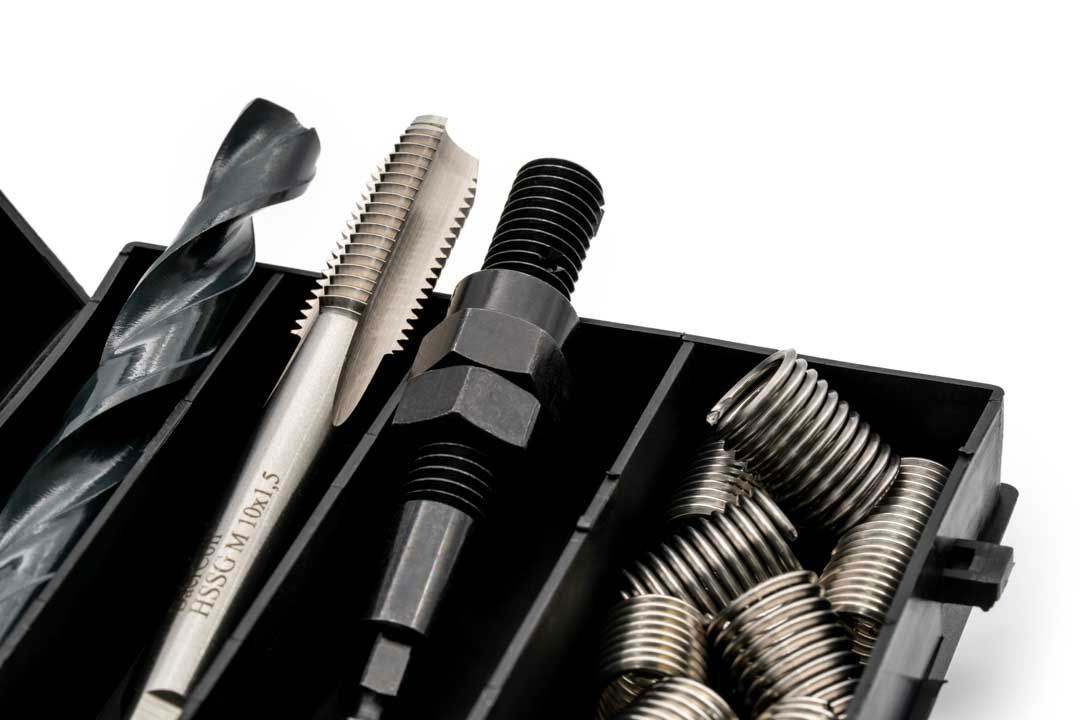

Pour la réparation directement sur le filetage, ce kit de réparation de filetage contient différents outils auxiliaires, comme le Foret pour avant-trou, Tarauds manuels avec surdimensionnement pour Filetage d'insertion, Outil de vissage et acier inoxydable- Inserts filetés sans Tenons d'entraînement. NoTang Kits de réparation du filetage contiennent sans tenon Inserts filetés en trois longueurs différentes.
BaerCoil ®
NoTang Inserts filetés sans tourillon - Tous les avantages en un
coup d'œil- Pas de tenon à casser : tu économises non seulement l'étape de travail, mais aussi la documentation et le contrôle au cas où un tenon disparaîtrait dans la pièce
- Vitesse de travail plus élevée : avec les inserts de filetage NoTang, tu n'as pas besoin de vérifier de quel côté tu places l'insert sur le Outil de vissage, car il est utilisable des deux côtés. Ce gain de temps se fait nettement ressentir lors d'une utilisation continue
- Un travail en douceur : L'installation de plusieurs inserts n'est plus interrompue par la rupture du tenon. Grâce au processus d'installation constant, celui-ci devient plus rapide et plus fluide
- Compatibilité : Le filetage de réception est identique à celui des inserts normaux BaerCoil® et est normalisé selon DIN8140-2. Cela signifie que tu peux utiliser tous les Taraud CE disponibles dans le commerce. Seul le NoTang Outil de montage est nécessaire pour visser les inserts.
Dimensions
| Diamètre |
4 |
|---|---|
| Dimension |
M 4 x 0,7 |
| Inclinaison |
0,7 |
| Longueur |
1,0 D | 1,5 D | 2,0 D |
| T (Longueur à l'état monté) |
1,0 D : 4 mm | 1,5 D : 6 mm | 2,0 D : 8 mm |
| Calcul de la longueur du filetage |
1,5 D signifie 1,5 fois le diamètre : 1,5 fois 4 mm=6 mm
Diamètre nominal En M 4, le diamètre est de 4 mm |
Caractéristiques
| Direction |
A droite |
|---|---|
| Groupe de produits |
Inserts filetés - Kits de réparation |
| Matériel |
Acier inoxydable V2A (AISI 304, X5CrNi18-10, N°: 1.4301) |
| Norme de filetage |
M : Métrique ISO- Filetage standard selon DIN 13 |
| Résistance à la traction à température ambiante |
>1400 N/mm² |
| Tolérance |
ISO2/6H |
| Type |
NoTang |
| Type de produit |
BaerCoil Kits de réparation de filetage |
| Résistance à la température |
315°C à long terme 425°C à court terme |
Applications
Toutes les utilisations normales pour Réparation du filetage et pour Renfort fileté des filets de passage et des filets de trous borgnes. Particulièrement adapté aux composants sensibles dans lesquels aucun tourillon ne doit tomber et pour des productions en série efficaces et rapides.
Dessin technique
| Diamètre |
4 |
|---|---|
| F (diamètre extérieur min. - max. avant installation) |
4,83 mm - 5,60 mm |
| Longueur |
1,0 D | 1,5 D | 2,0 D |
| T (Longueur à l'état monté) |
1,0 D : 4 mm | 1,5 D : 6 mm | 2,0 D : 8 mm |
| P (profondeur) |
Le Insert fileté doit se trouver à 1/4 - 1/2 tours en dessous de la surface |

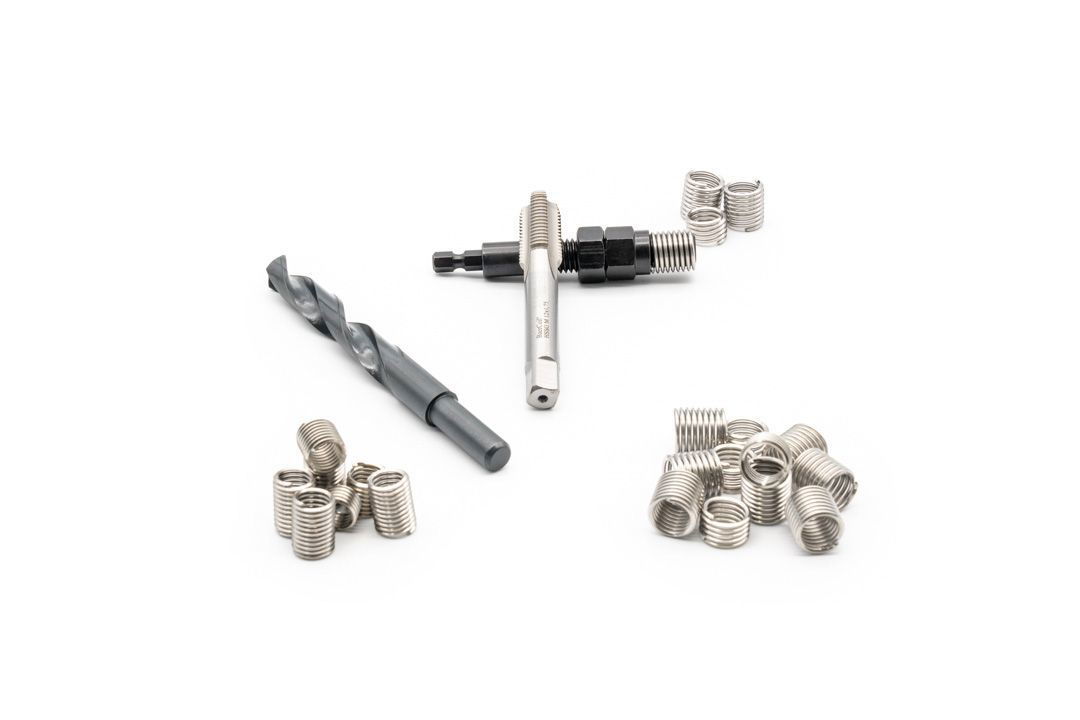

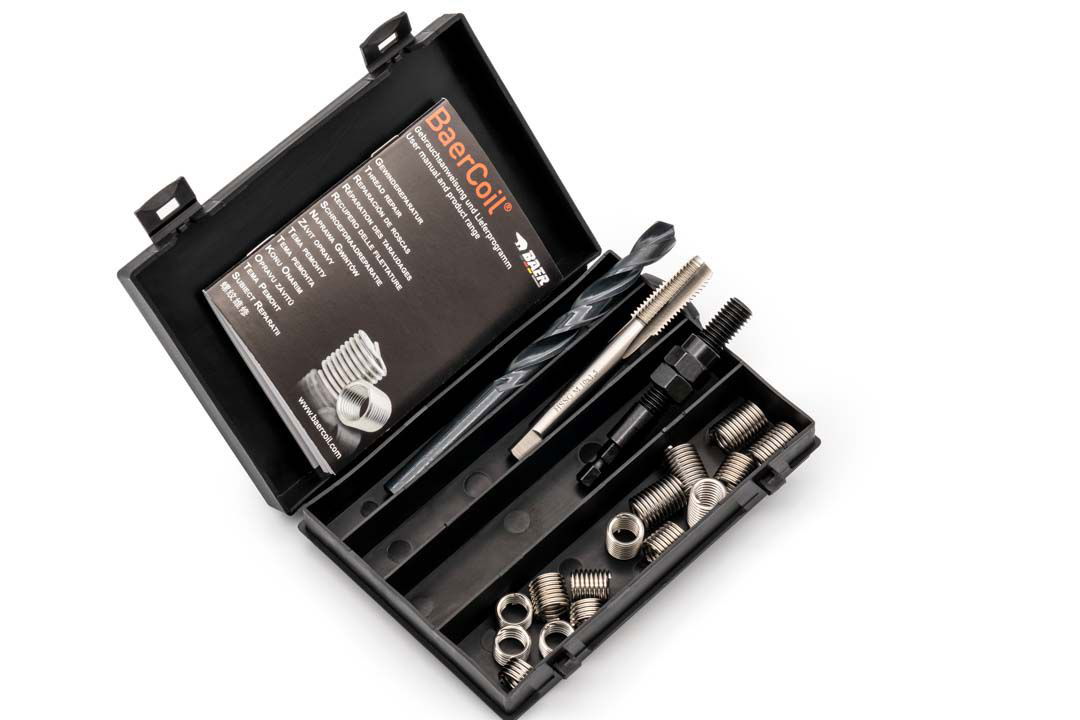

Contenu
- 1 x 16142 : BaerCoil HSS Foret hélicoïdal 4,20 mm
- 1 x B3007-1 : BaerCoil HSSG Tarauds à incision M 4 x 0,7 EG

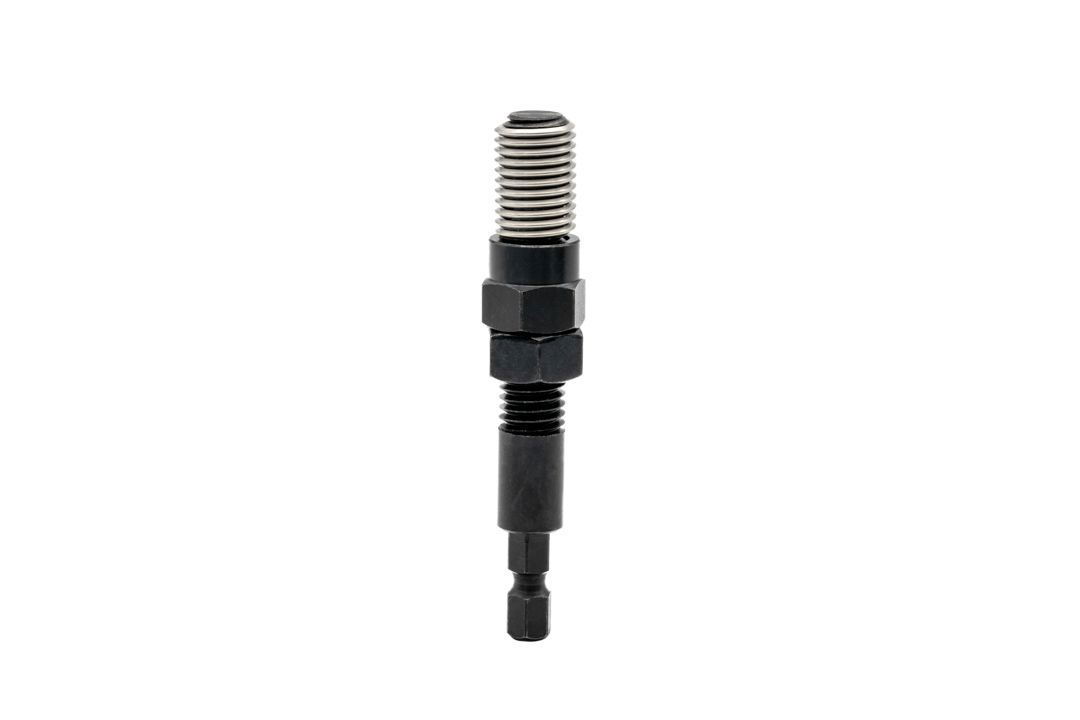

- 1 x KEBW04NT : BaerCoil Outil de montage M 4 x 0,7 - Type : No Tang (sans pivot d'entraînement)
- 5 x B7207-15TL : BaerCoil NoTang Inserts filetés M 4 x 0,7 - Longueur : 1,5 D - Type : passage libre - Matériau : A2 (1.4301) - Tolérance ISO 2 (6H)
- 10 x B7207-1TL : BaerCoil NoTang Inserts filetés M 4 x 0,7 - longueur : 1,0 D - type : passage libre - matériau : A2 (1.4301) - Tolérance ISO 2 (6H)
- 5 x B7207-2TL : BaerCoil NoTang Inserts filetés M 4 x 0,7 - longueur : 2,0 D - type : passage libre - matériau : A2 (1.4301) - Tolérance ISO 2 (6H)
Vidéo d'instructions d'utilisation
