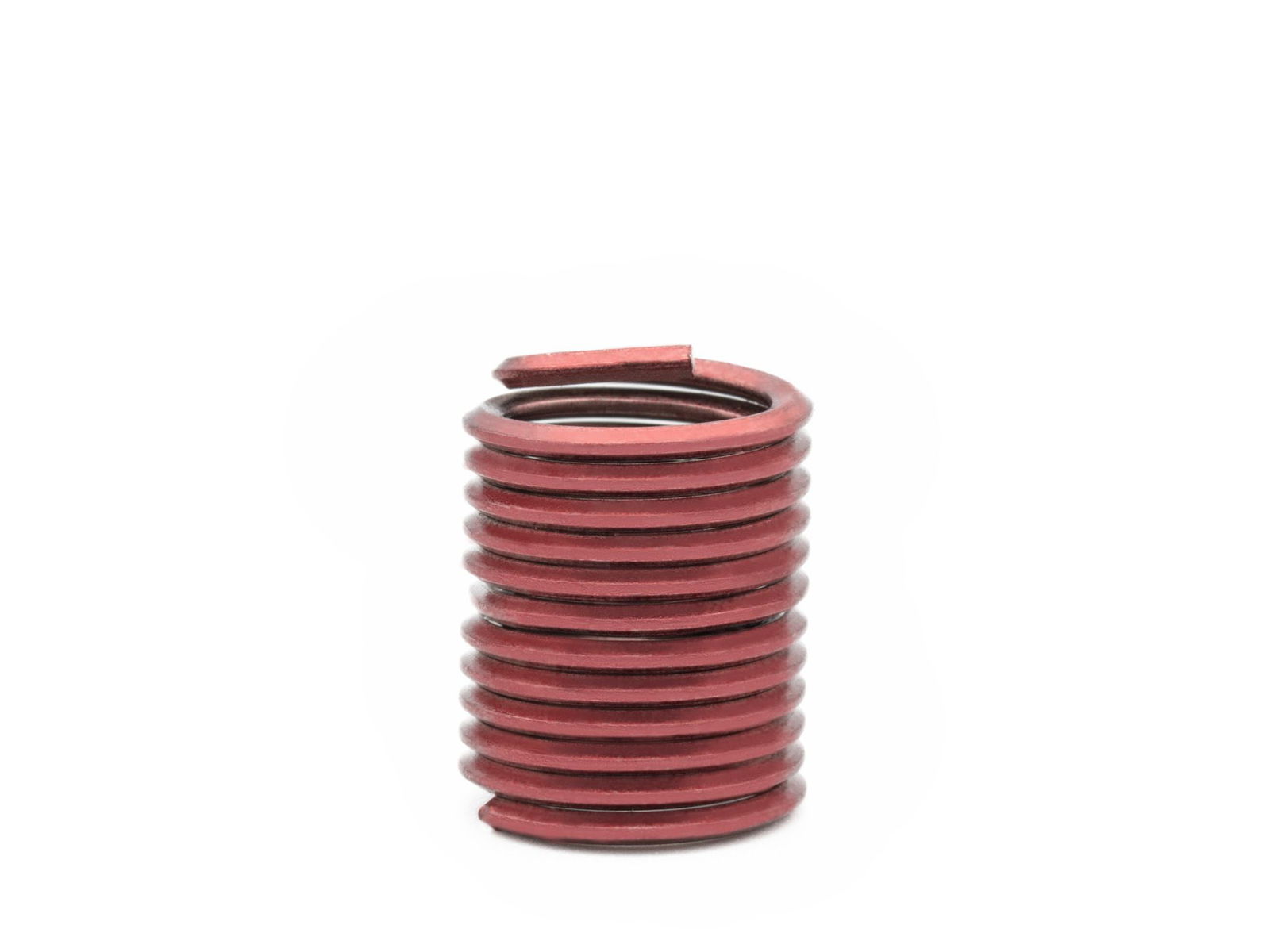

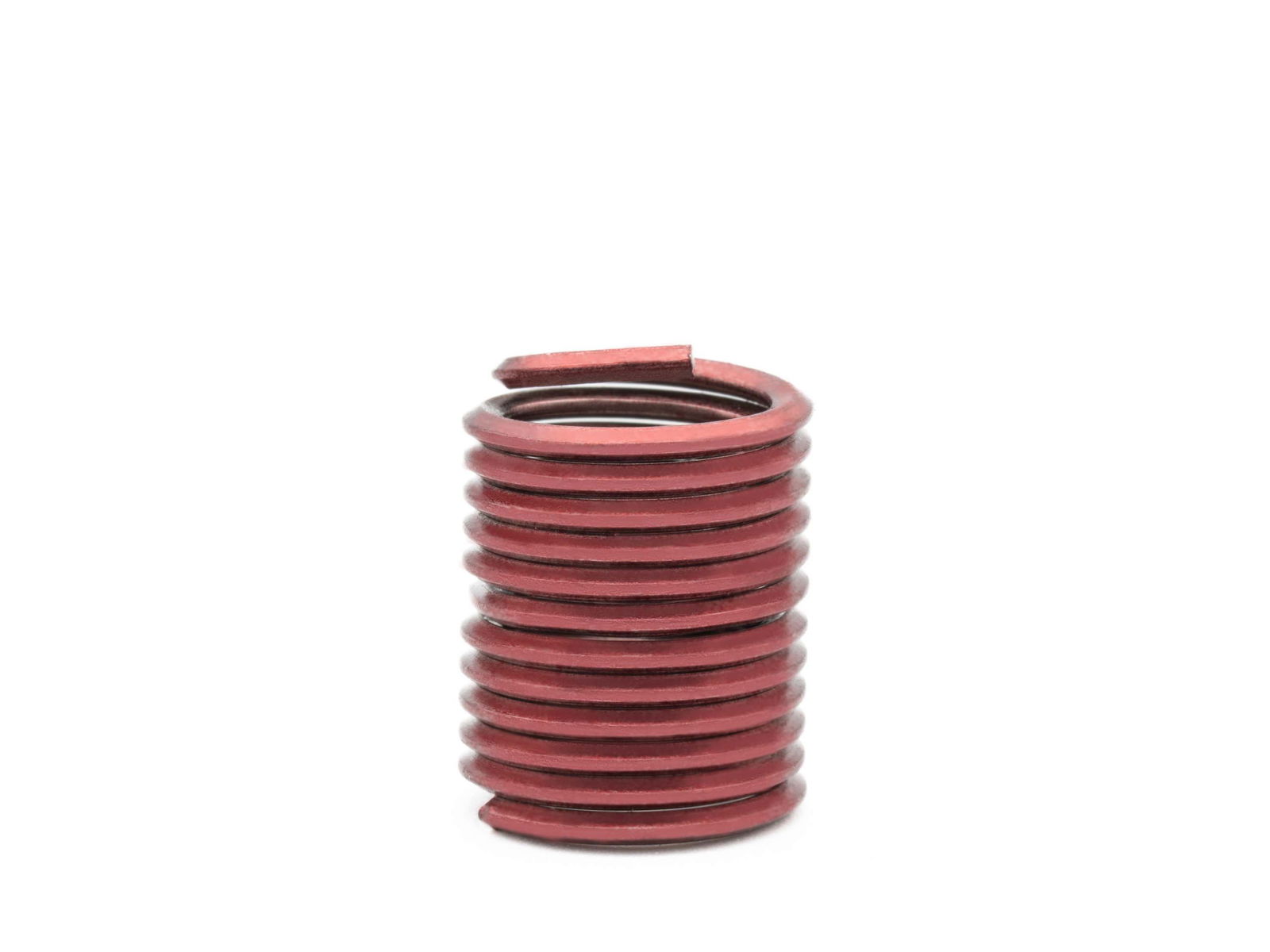

BaerCoil Inserts filetés BA 2 - 2,0 D (9,4 mm) - screw grip (blocage de vis) - 100 pièces
BaerCoil Inserts filetés BA 2 - 2,0 D (9,4 mm) - screw grip (blocage de vis) - 100 pièces
BaerCoil
Le BaerCoil® Insert fileté est la solution parfaite pour les filetages endommagés et ce, tout en conservant Diamètre nominal. Pour Réparation du filetage avec des inserts de filetage de fil, le filetage est percé et un nouveau Filetage CE (insert de filetage) est taillé pour le fil Insert fileté. Souvent, ce filetage est aussi appelé STI (Screw Thread Insert). Ensuite, il s'agit de visser l'insert fileté BaerCoil® dans l'ancien filetage et donc de visser à nouveau les pièces. Avec les inserts de filetage BaerCoil®, le filetage réalisé est beaucoup plus stable que le filetage d'origine.
BaerCoil® Inserts filetés assurent une transmission optimale des forces du boulon au filet femelle - même dans les constructions légères. Grâce à leur flexibilité, ils peuvent compenser les erreurs de pas et d'angle et garantir ainsi une transmission de force optimale. BaerCoil® Inserts filetés sont déjà des éléments importants dans l'industrie aéronautique et automobile et aident à réduire le Matériau de support et à utiliser des assemblages vissés plus petits et plus courts.
BaerCoil®vis autobloquantes Inserts filetés |type "screw grip " - Tous les avantages en un coup d'œil
Avec les inserts de filetage autobloquants "screw grip", ta construction reste stable - qu'il s'agisse de chocs, de vibrations permanentes ou de mouvements. Les vis de sécurité BaerCoil® Inserts filetés complètent Propriétés de l'assemblage "à passage libre" et agissent par leurs spires de forme polygonale en serrant les flancs de la vis vissée. Veuillez utiliser pour cela uniquement des vis de classe de résistance supérieure, car il en résulte une adhérence par frottement élastique. Les couples de serrage sont comparables aux indications de la norme DIN 267 partie 15 et ISO 2320. Veuillez noter que les inserts screw grip nécessitent des outils de vissage spéciaux de diamètre réduit.
BaerCoil® Inserts filetés peuvent être raccourcis si nécessaire, en fonction de la longueur requise, avec un Pince coupante ou similaire. Il faut noter que les Inserts filetés avec Fixation de la vis ont un enroulement polygonal à peu près au milieu de l'insert. Celle-ci ne doit pas être enlevée lors du raccourcissement afin de conserver l'effet de blocage de la vis.
Dimensions
| Diamètre |
2 |
|---|---|
| Dimension |
BA 2 |
| Longueur |
2,0 D |
| T (Longueur à l'état monté) |
9,4 mm |
| Calcul de la longueur du filetage |
2,0 D signifie 2 fois le diamètre : 2 fois 4,7 mm=9,4 mm Le Diamètre nominal à BA 2 est d'environ 4,7 mm |
Caractéristiques
| Direction |
A droite |
|---|---|
| Groupe de produits |
Inserts filetés |
| Matériel |
Acier inoxydable V2A (AISI 304, X5CrNi18-10, N°: 1.4301) |
| Norme de filetage |
BA: Filetage standard de l'Association britannique selon BS 93 |
| Résistance à la traction à température ambiante |
>1400 N/mm² |
| Type |
Screw grip (bloquant les vis) |
| Type de produit |
BaerCoil Inserts filetés |
| Résistance à la température |
315°C à long terme 425°C à court terme |
Applications
Toutes les utilisations normales pour Réparation du filetage et pour Renfort fileté
Dessin technique
| B (profondeur de filetage avec entrée) |
0,482 '' |
|---|---|
| D (profondeur minimale du carottage, sans pointe) |
0,514 '' |
| Diamètre |
2 |
| F (diamètre extérieur min. - max. avant installation) |
0,220 '' - 0,243 '' |
| Longueur |
2,0 D |
| T (Longueur à l'état monté) |
9,4 mm |
| P (profondeur) |
Le Insert fileté doit se trouver à 1/4 - 1/2 tours en dessous de la surface |
