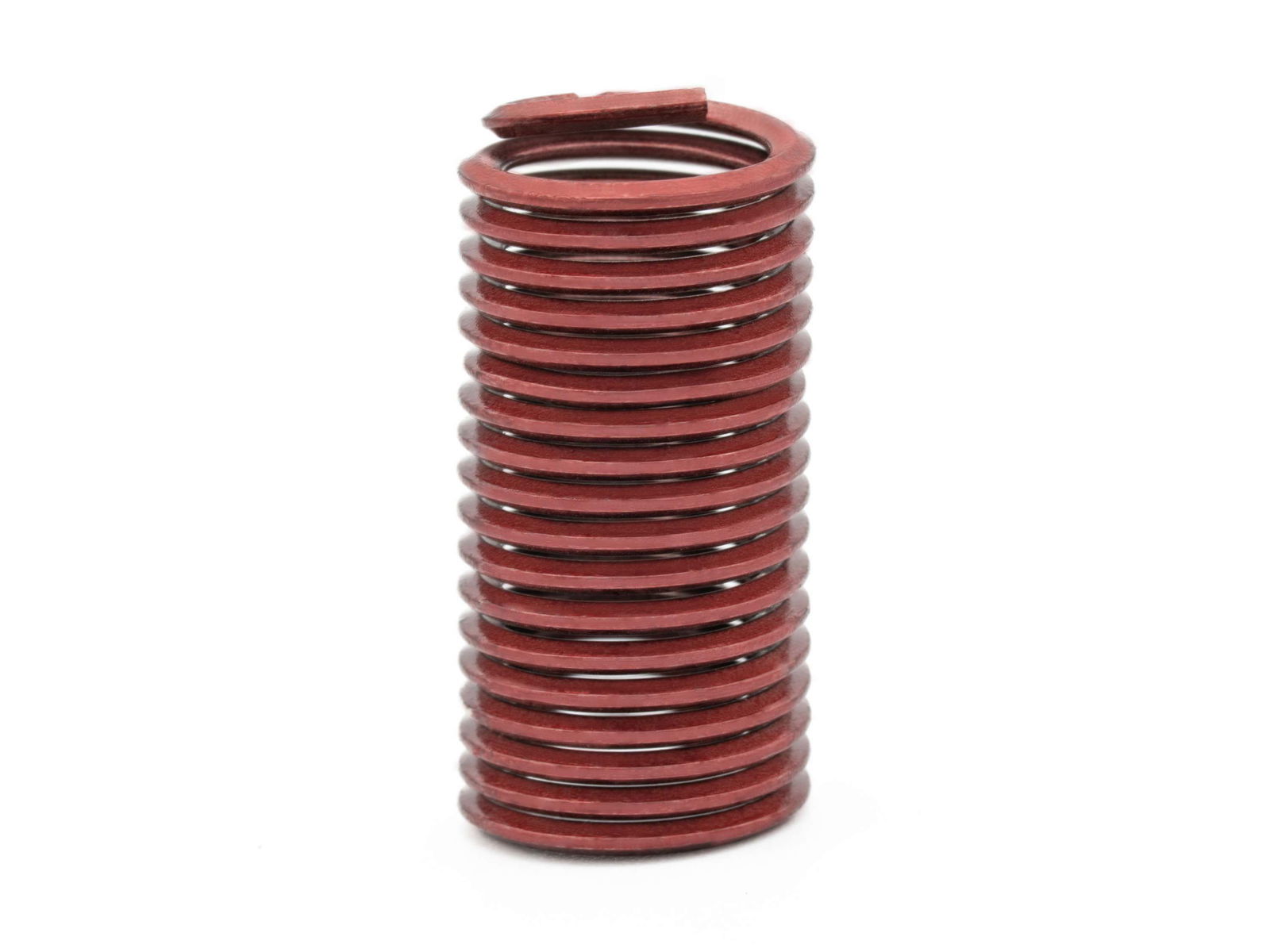

BaerCoil Inserts filetés BA 4 - 3,0 D (10,8 mm) - screw grip (blocage de vis) - 100 pièces


Les inserts filetés BaerCoil® sont la solution idéale pour obtenir un assemblage fileté durable et performant, et pour récupérer des pièces mises au rebut. Ils permettent également de réaliser des assemblages porteurs dans des matériaux à faible résistance au cisaillement, et ils sont précis et résistants à l'usure. Les inserts filetés sont souvent utilisés dans l'automobile, l'électrotechnique, la technologie médicale, la construction légère et l'aéronautique.

L'insert fileté BaerCoil® est la solution idéale pour les filets endommagés, tout en conservant le diamètre nominal. Pour la réparation du filetage avec des inserts filetés, le filetage est alésé, puis un nouveau filetage STI (Screw Thread Insert) est taraudé pour l'insert fileté. Ce filetage est souvent appelé Filetage STI (STI = Screw Thread Insert). L'insert fileté BaerCoil® est ensuite vissé dans l'ancien filetage, ce qui permet de revisser à nouveau les pièces. Avec les inserts filetés BaerCoil®, le filetage obtenu est nettement plus stable que le filetage d'origine.

Les inserts filetés BaerCoil® garantissent que les charges d'exploitation, statiques comme dynamiques, sont réparties uniformément sur les différentes spires. De plus, la flexibilité des inserts filetés compense les éventuelles erreurs de pas et d'angle, de sorte que la transmission de force entre la vis et le filetage de l'écrou est optimale.


Inserts filetés BaerCoil® avec fixation de la vis | Type « screw grip » - Tous les avantages en un coup d'œil

Grâce aux inserts filetés autobloquants « screw grip », votre construction reste stable, malgré les chocs, les vibrations constantes ou les mouvements. Les inserts filetés BaerCoil® avec fixation de la vis complètent les propriétés de l'assemblage « free running » et exercent un effet de serrage sur les flancs de la vis vissée grâce à leurs spires de forme polygonale. Veuillez utiliser à cet effet uniquement des vis d'une classe de résistance supérieure, car il se crée une liaison par frottement élastique. Les couples de serrage sont comparables aux spécifications des normes DIN 267 partie 15 et ISO 2320. Veuillez noter que les inserts « screw grip » nécessitent des outils de montage spéciaux à diamètres réduits.

Si nécessaire, les inserts filetés BaerCoil® peuvent être raccourcis à la longueur requise à l'aide d'une pince coupante ou d'un outil similaire. Il convient de noter que les inserts filetés avec fixation de la vis présentent une spire polygonale environ au milieu de l'insert. Celle-ci ne doit pas être retirée lors du raccourcissement afin de conserver l'effet de fixation de la vis.

Dimensions

Diamètre 4
Dimension BA 4
Longueur 3,0 D
T (Longueur à l'état monté) 10,8 mm
Calcul de la longueur du filetage 3,0 D signifie 3 fois le diamètre : 3 fois 3,6 mm=10,8 mm
Le Diamètre nominal à BA 4 est d'environ 3,6 mm

Caractéristiques

Direction A droite
Groupe de produits Inserts filetés
Matériel Acier inoxydable V2A (AISI 304, X5CrNi18-10, N°: 1.4301)
Norme de filetage BA: Filetage standard de l'Association britannique selon BS 93
Résistance à la traction à température ambiante >1400 N/mm²
Type Screw grip (bloquant les vis)
Type de produit BaerCoil Inserts filetés
Résistance à la température 315°C à long terme
425°C à court terme

Applications

Toutes les utilisations normales pour Réparation du filetage et pour Renfort fileté

Dessin technique

Dessin technique insert fileté BaerCoil
B (profondeur de filetage avec entrée) 0,516 ''
D (profondeur minimale de l'avant-trou, sans pointe) 0,542 ''
Diamètre 4
F (diamètre extérieur min. - max. avant installation) 0,170 '' - 0,188 ''
Longueur 3,0 D
T (Longueur à l'état monté) 10,8 mm
P (profondeur) Le Insert fileté doit se trouver à 1/4 - 1/2 tours en dessous de la surface

Contenu

100

Vidéo d'instructions d'utilisation
