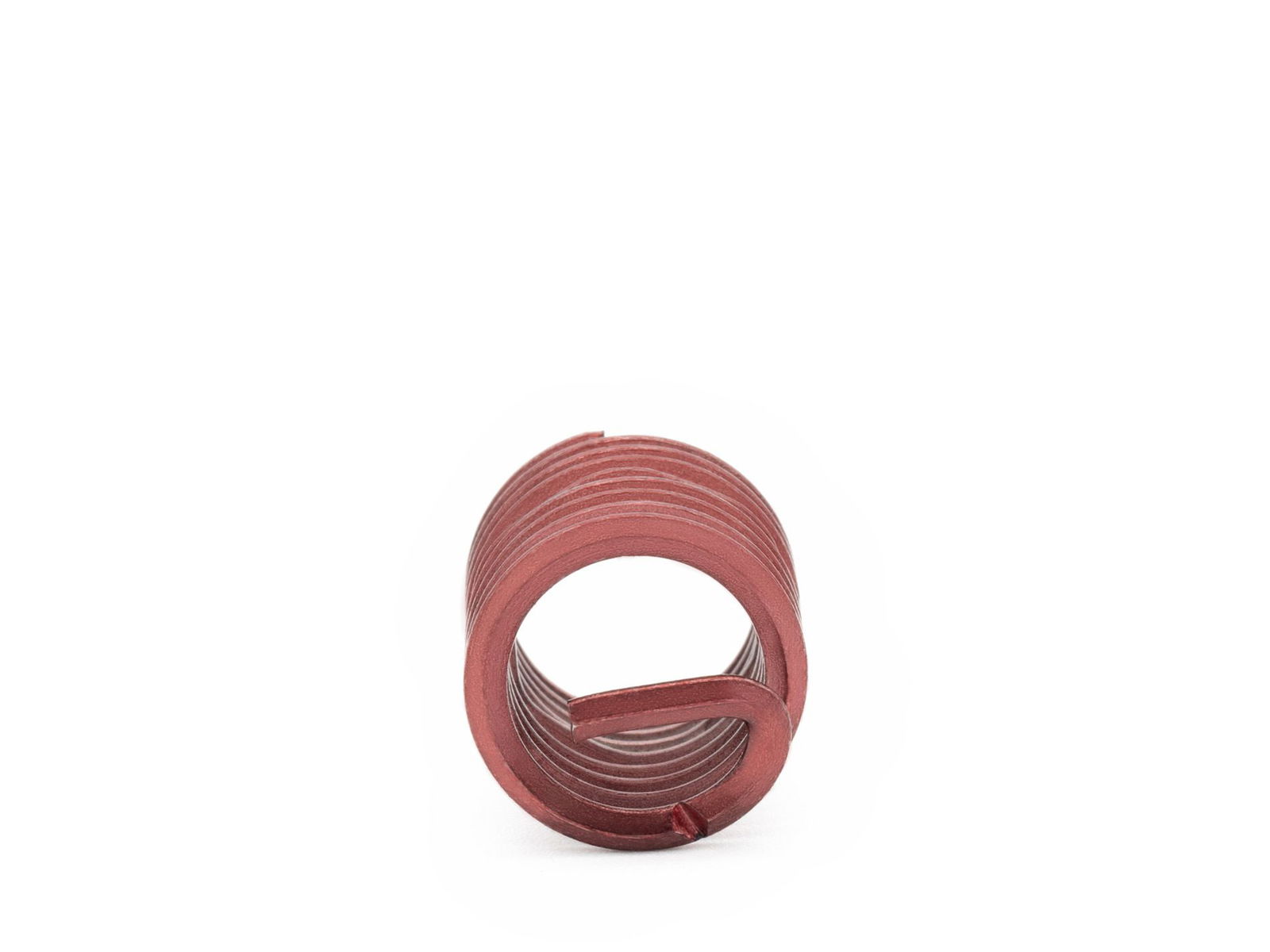

BaerCoil Inserts filetés BSW 7/16 x 14 - 1,5 D (16,67 mm) - screw grip (à visser) - 100 pièces
BaerCoil Inserts filetés BSW 7/16 x 14 - 1,5 D (16,67 mm) - screw grip (à visser) - 100 pièces
BaerCoil® Inserts filetés garantissent un assemblage durable et puissant et le retour des rebuts dans Réparation du filetage. Ils créent également des assemblages porteurs dans les matériaux à faible résistance au cisaillement. Les inserts sont précis et résistants à l'usure et maintiennent fermement ta vis dans l'ancrage sans que le Insert fileté ne se déforme. Idéal pour réparer les filets endommagés ou usés. Inserts filetés est souvent utilisé dans des domaines tels que l'automobile, l'électricité, la technologie médicale ou la construction légère, ainsi que dans l'aérospatiale.
Si tu as des filets endommagés, le BaerCoil® Insert fileté est la solution parfaite - tout en conservant le même diamètre nominal ! En perçant et en insérant un nouveau filetage CE, ton ancien filetage retrouve sa force et sa stabilité. Avec le BaerCoil® Insert fileté, ton filetage fabriqué sera beaucoup plus stable que le filetage d'origine !
Nos Inserts filetés font en sorte que les charges d'exploitation statiques et dynamiques soient répartis de manière équilibrée sur chaque pas de vis. De plus, la flexibilité de Inserts filetés compense les éventuelles erreurs d'inclinaison et d'angle, ce qui permet d'obtenir une transmission de force optimale du boulon au filet femelle. Dans les constructions légères, BaerCoil® Inserts filetés aide à réduire le Matériau de support et à utiliser des assemblages vissés plus petits ou plus courts. Aujourd'hui, ils sont déjà un élément important dans l'aéronautique et la construction automobile. Ils permettent d'économiser beaucoup de matériel et contribuent à la préservation des ressources.
BaerCoil Inserts filetés | Type "screw grip " - Tous les avantages en un coup d'œil
Avec les inserts de filetage autobloquants "screw grip", ta construction reste stable - qu'il s'agisse de chocs, de vibrations permanentes ou de mouvements. Les vis de sécurité BaerCoil® Inserts filetés complètent le Propriétés de l'assemblage "à passage libre" et agissent par leurs spires de forme polygonale en serrant les flancs de la vis vissée. Veuillez utiliser pour cela uniquement des vis de classe de résistance supérieure, car il en résulte une adhérence par frottement élastique. Les couples de serrage sont comparables aux indications de la norme DIN 267 partie 15 et ISO 2320. Veuillez noter que les inserts screw grip nécessitent des outils de vissage spéciaux de diamètre réduit.
BaerCoil® Inserts filetés peuvent être raccourcis si nécessaire, en fonction de la longueur requise, avec un Pince coupante ou similaire. Il faut noter que les Inserts filetés avec Fixation de la vis ont un enroulement polygonal à peu près au milieu de l'insert. Celle-ci ne doit pas être enlevée lors du raccourcissement afin de conserver l'effet de blocage de la vis.
Dimensions
| Diamètre |
7/16 |
|---|---|
| Dimension |
BSW 7/16 x 14 |
| Inclinaison |
14 |
| Longueur |
1,5 D |
| T (Longueur à l'état monté) |
16,67 mm |
| Calcul de la longueur du filetage |
1,5 D signifie 1,5 fois le diamètre : 1,5 fois 11,11 mm=16,67 mm Le Diamètre nominal pour BSW 7/16 est d'environ 11,11 mm |
Caractéristiques
| Direction |
A droite |
|---|---|
| Groupe de produits |
Inserts filetés |
| Matériel |
Acier inoxydable V2A (AISI 304, X5CrNi18-10, N°: 1.4301) |
| Norme de filetage |
BSW: Filetage standard Whitworth britannique selon BS 84 |
| Résistance à la traction à température ambiante |
>1400 N/mm² |
| Type |
Screw grip (bloquant les vis) |
| Type de produit |
BaerCoil Inserts filetés |
| Résistance à la température |
315°C à long terme 425°C à court terme |
Applications
Toutes les utilisations normales pour Réparation du filetage et pour Renfort fileté
Dessin technique
| B (profondeur de filetage avec entrée) |
0,906 '' |
|---|---|
| D (profondeur minimale du carottage, sans pointe) |
0,978 '' |
| Diamètre |
7/16 |
| F (diamètre extérieur min. - max. avant installation) |
0,522 '' - 0,551 '' |
| Longueur |
1,5 D |
| T (Longueur à l'état monté) |
16,67 mm |
| P (profondeur) |
Le Insert fileté doit se trouver à 1/4 - 1/2 tours en dessous de la surface |
