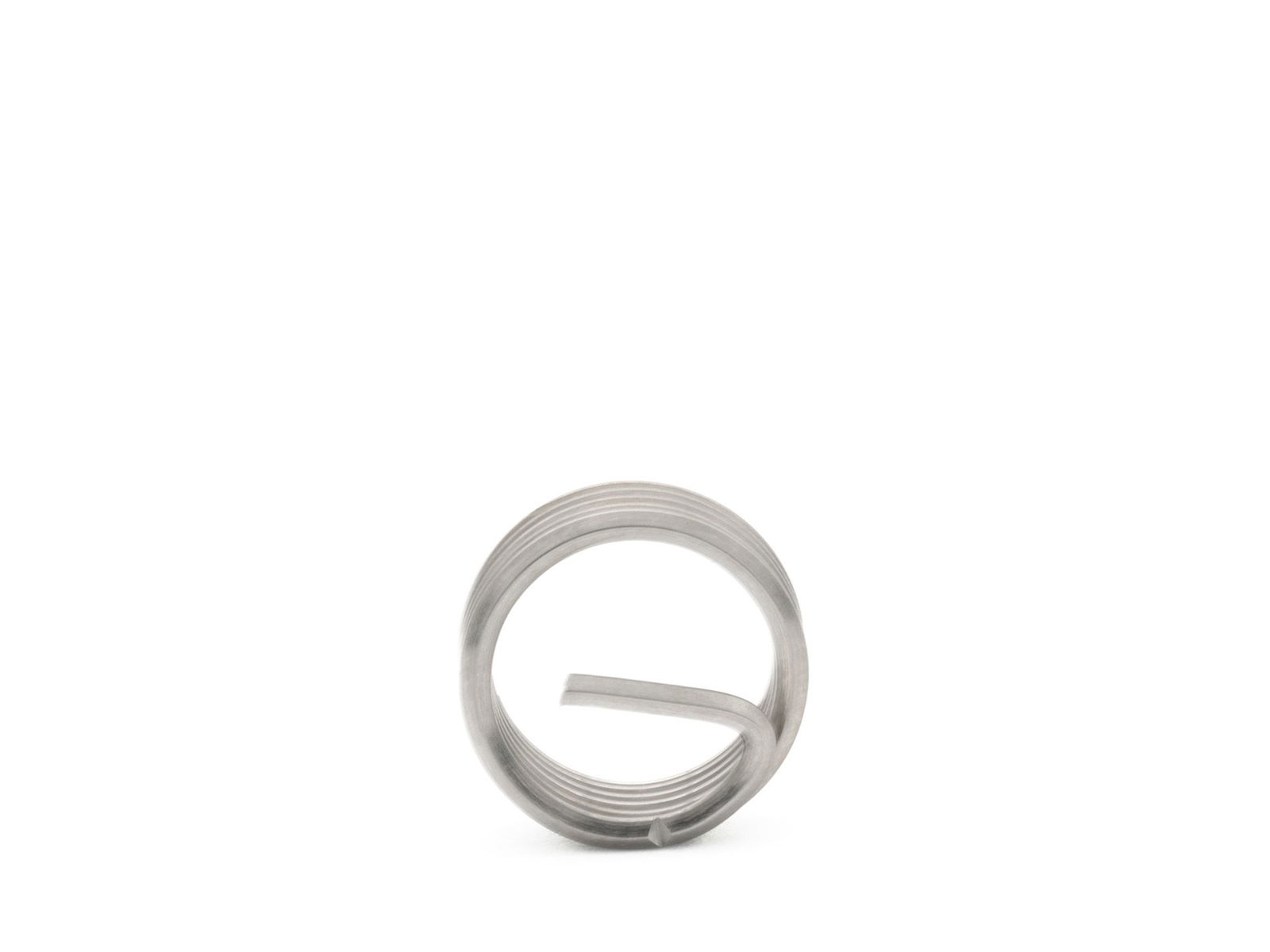

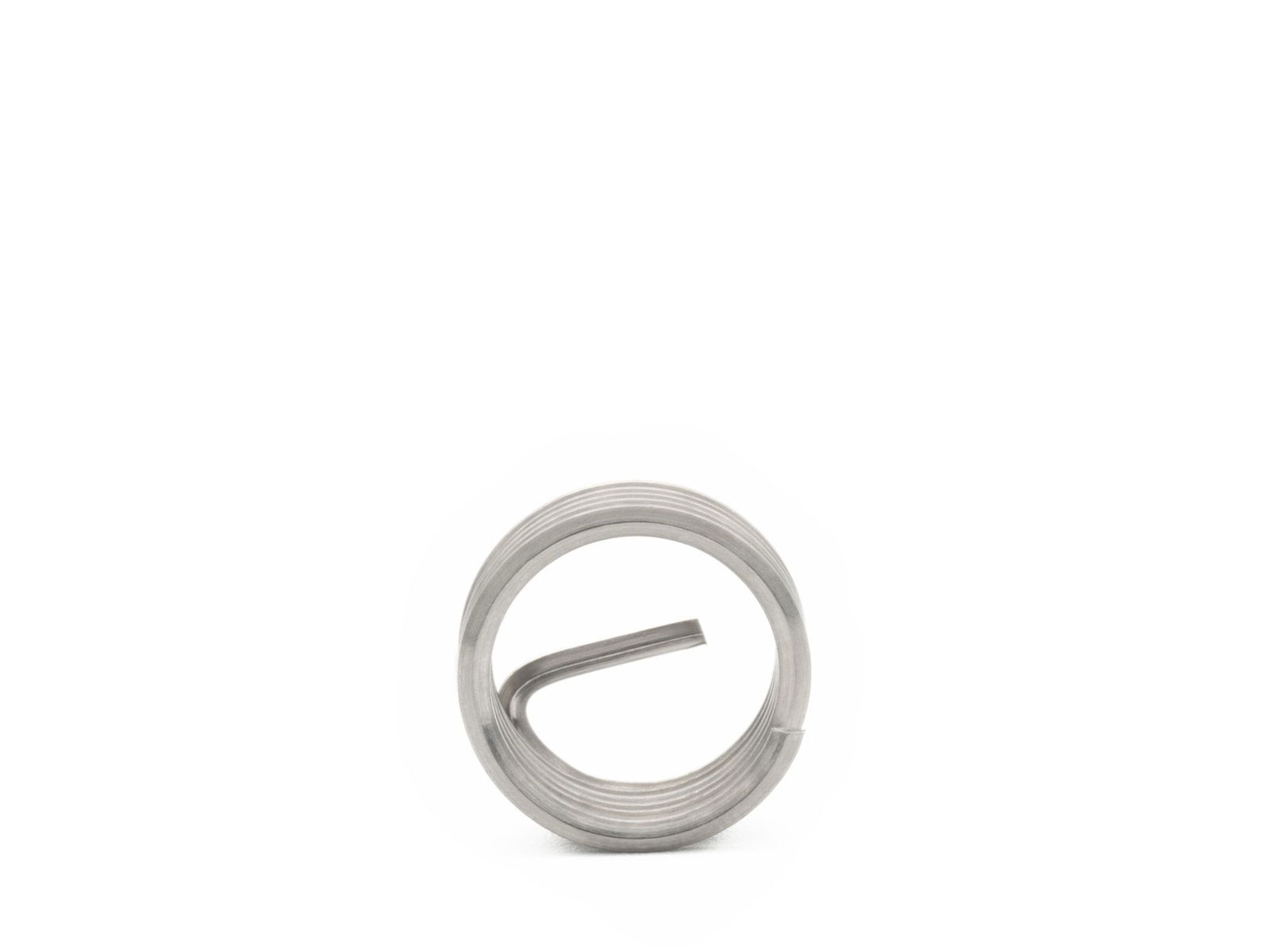

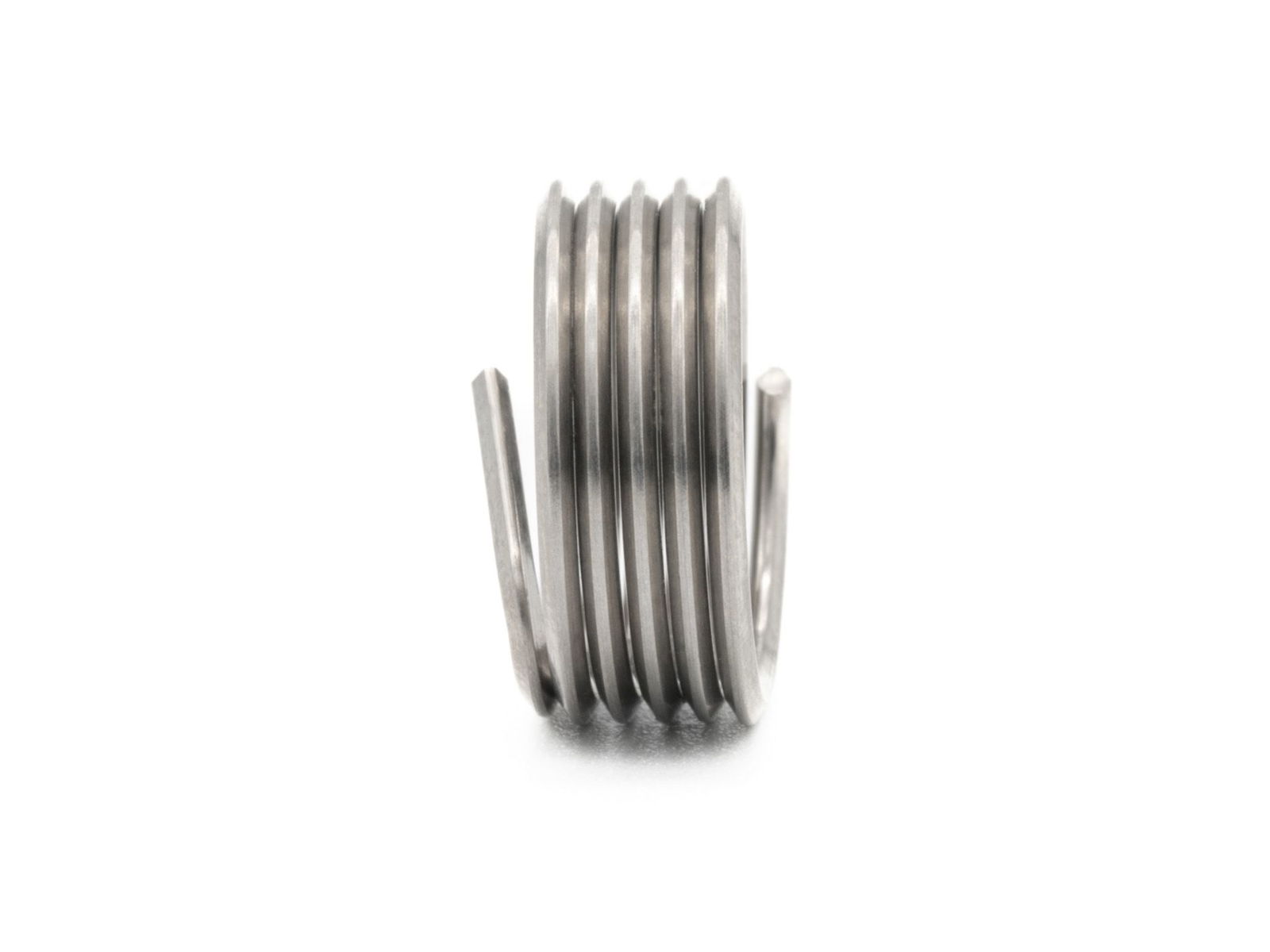

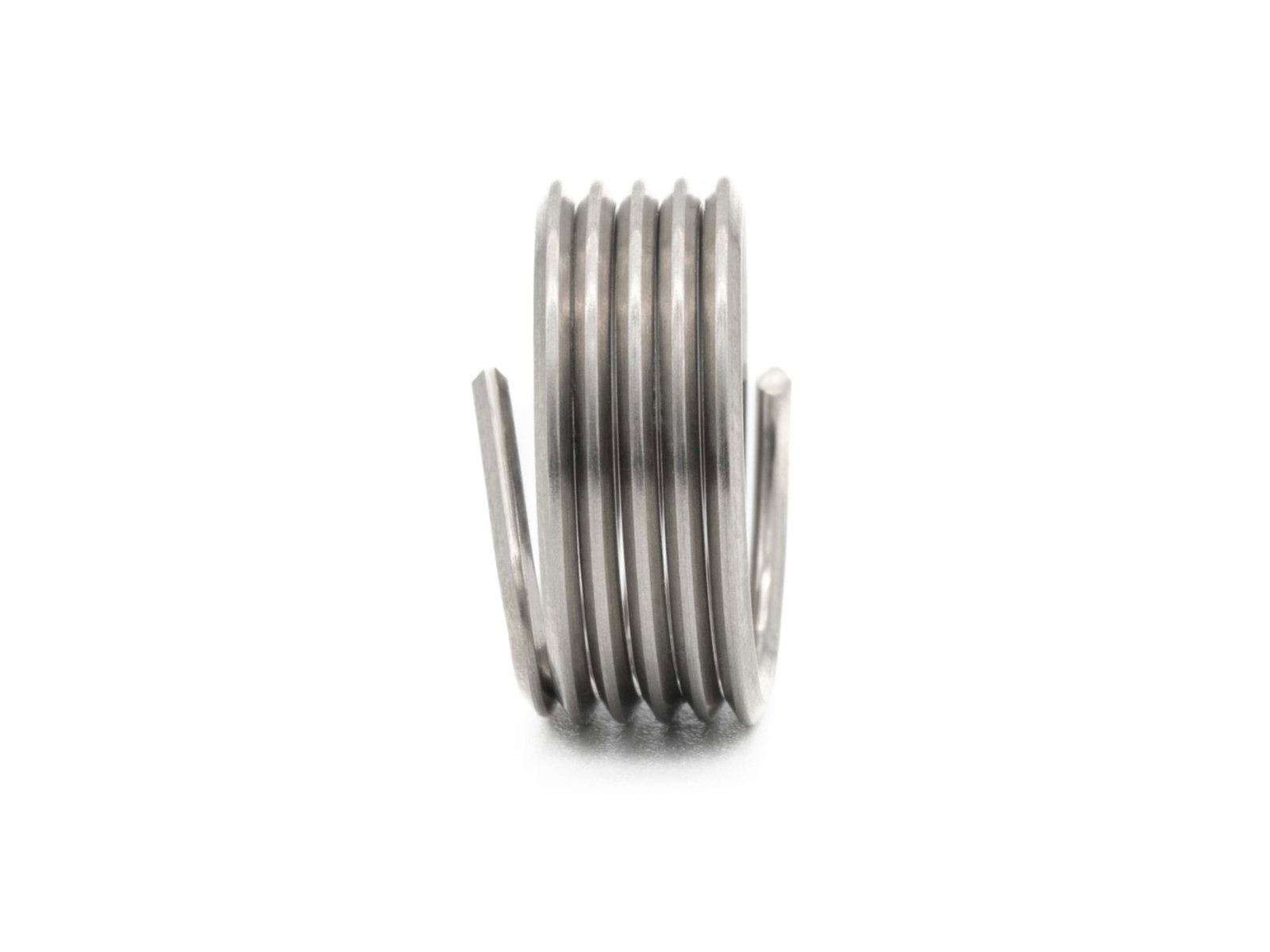

BaerCoil Inserts filetés G 1" x 11 - 2,0 D (50,8 mm) - passage libre - 5 pièces
En stock
BaerCoil Inserts filetés G 1" x 11 - 2,0 D (50,8 mm) - passage libre - 5 pièces
BaerCoil® Inserts filetés sont la meilleure solution pour tous tes besoins de réparation ! Avec eux, tu peux créer des connexions durables et puissantes. Ces inserts garantissent également que tu n'aies pas de déchets et que tu recycles tout. Les inserts sont précis et résistants à l'usure - ta vis restera fermement ancrée sans que le Insert fileté ne glisse.
Le BaerCoil® Insert fileté est la solution parfaite pour les filetages endommagés. Filetage CE (filet d'insert) est coupé et l'insert BaerCoil® est vissé. Le filet fabriqué est beaucoup plus solide que le filet d'origine.
BaerCoil® Inserts filetés sont un élément indispensable dans l'aéronautique et la construction automobile. Ils veillent à ce que les charges d'exploitation statiques et dynamiques soient répartis de manière équilibrée entre les différents filets. La flexibilité de Inserts filetés compense également les éventuelles erreurs d'inclinaison et d'angle, de sorte qu'une transmission optimale de la force du boulon au filet femelle est obtenue. En particulier dans les constructions légères, BaerCoil® Inserts filetés aide à réduire le Matériau de support et à utiliser des assemblages vissés plus petits ou plus courts. Grâce à leur polyvalence et à leur fiabilité, BaerCoil® Inserts filetés est aujourd'hui un élément indispensable dans de nombreuses industries.
BaerCoilles ® Inserts filetés peuvent être raccourcis en fonction de la longueur nécessaire à l'aide d'un Pince coupante ou autre.
Dimensions
| Diamètre |
1 |
|---|---|
| Dimension |
G (BSP) 1" x 11 |
| Inclinaison |
11 |
| Longueur |
2,0 D |
| T (Longueur à l'état monté) |
50,8 mm |
| Calcul de la longueur du filetage |
Diamètre nominal 2,0 D signifie 2 fois le diamètre de calcul : 2 fois 25,4 mm=50,8 mm Le G (BSP) 1" a une longueur d'environ 33,25 mm, mais selon la norme, la longueur est calculée avec le diamètre de 25,4 mm pour le calcul |
Caractéristiques
| Direction |
A droite |
|---|---|
| Groupe de produits |
Inserts filetés |
| Matériel |
Acier inoxydable V2A (AISI 304, X5CrNi18-10, N°: 1.4301) |
| Norme de filetage |
G (BSP) : Filetage britannique standard Pipe selon DIN ISO 228 - Cylindrique Filetage de tuyau |
| Résistance à la traction à température ambiante |
>1400 N/mm² |
| Type |
Passage libre |
| Type de produit |
BaerCoil Inserts filetés |
| Résistance à la température |
315°C à long terme 425°C à court terme |
Applications
Toutes les utilisations normales pour Réparation du filetage et pour Renfort fileté
Dessin technique
| B (profondeur de filetage avec entrée) |
2,319 '' |
|---|---|
| D (profondeur minimale du carottage, sans pointe) |
2,410 '' |
| Diamètre |
1 |
| F (diamètre extérieur min. - max. avant installation) |
1,416 '' - 1,543 '' |
| Longueur |
2,0 D |
| T (Longueur à l'état monté) |
50,8 mm |
| P (profondeur) |
Le Insert fileté doit se trouver à 1/4 - 1/2 tours en dessous de la surface |
