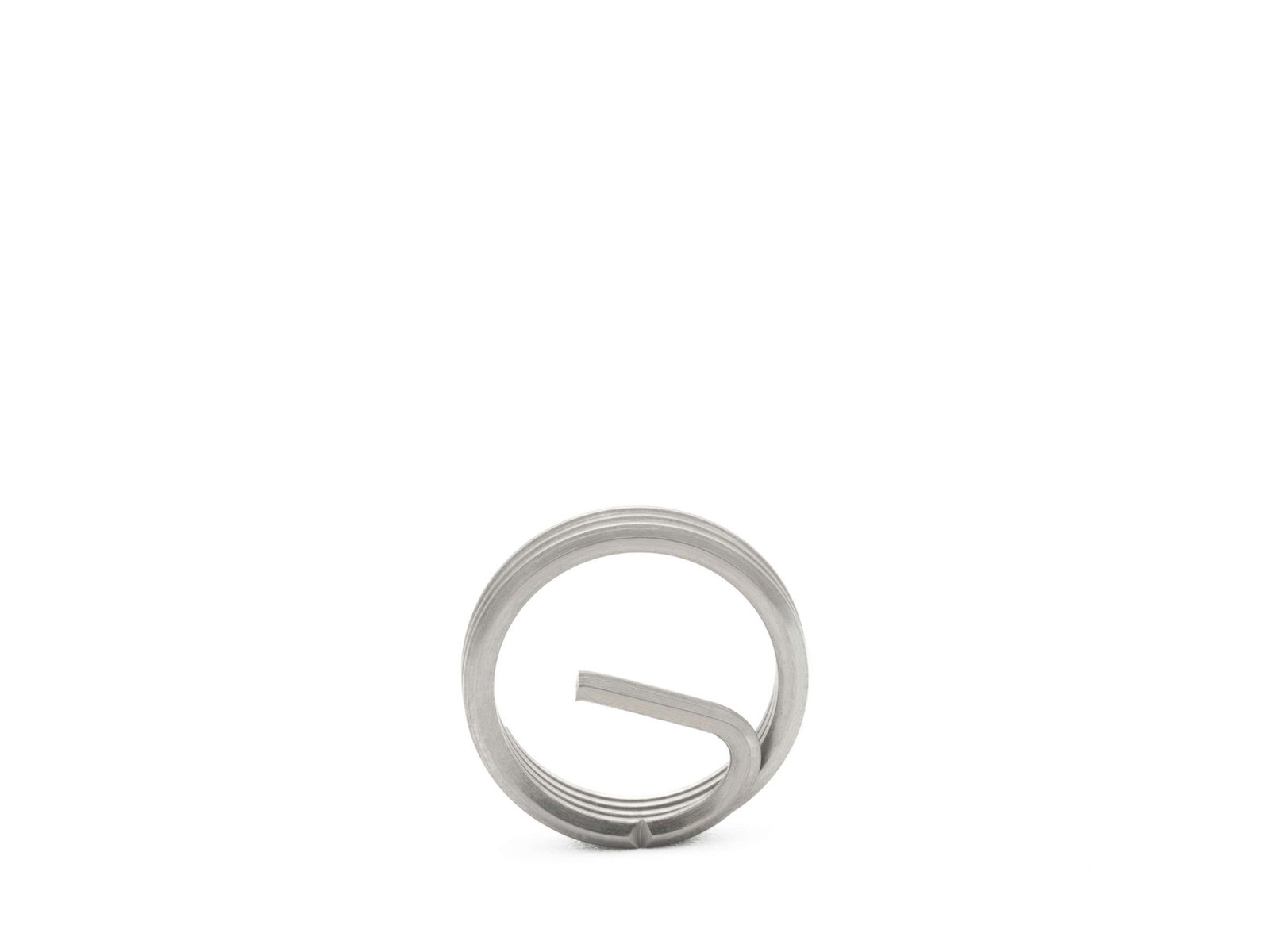

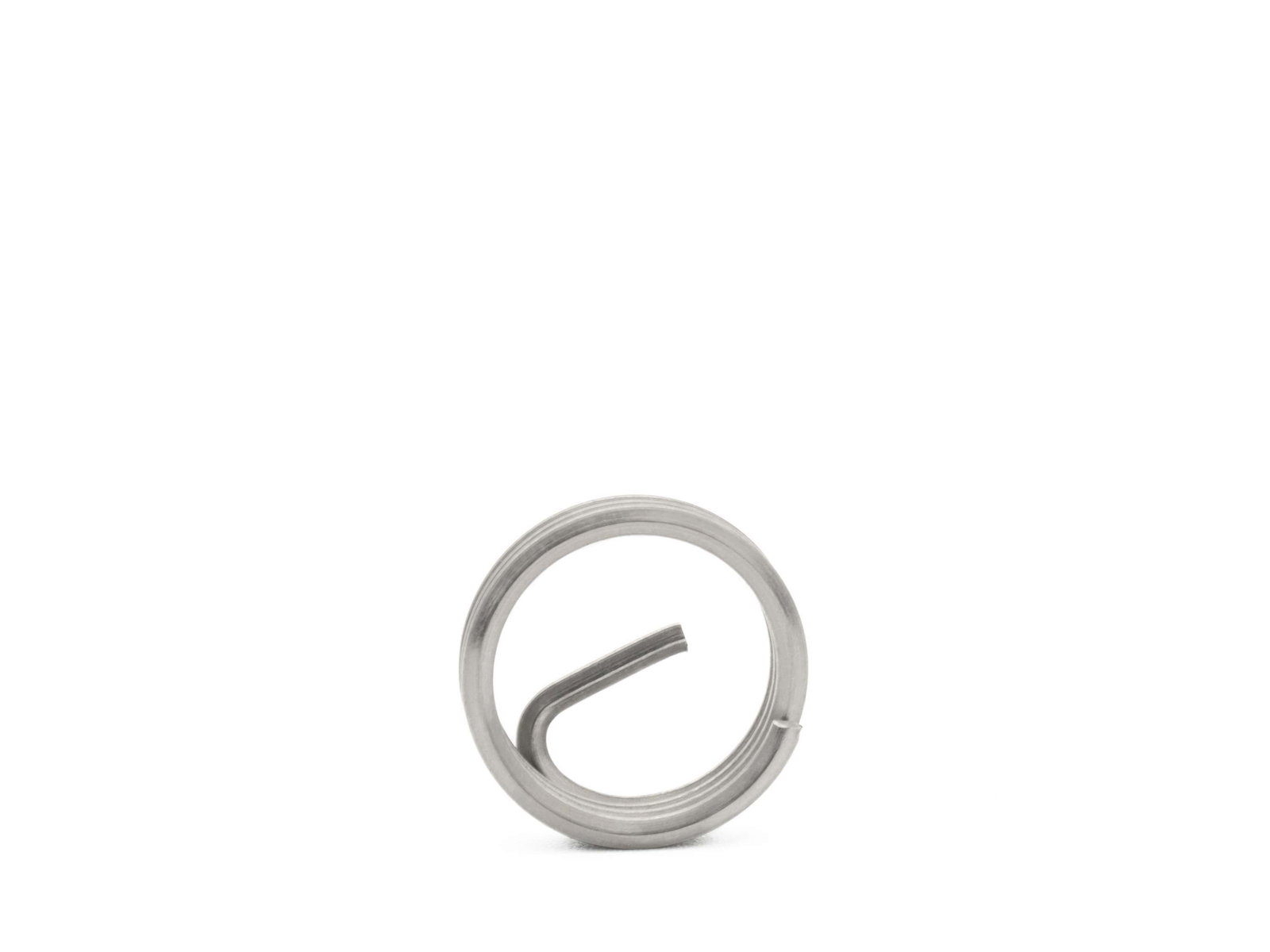

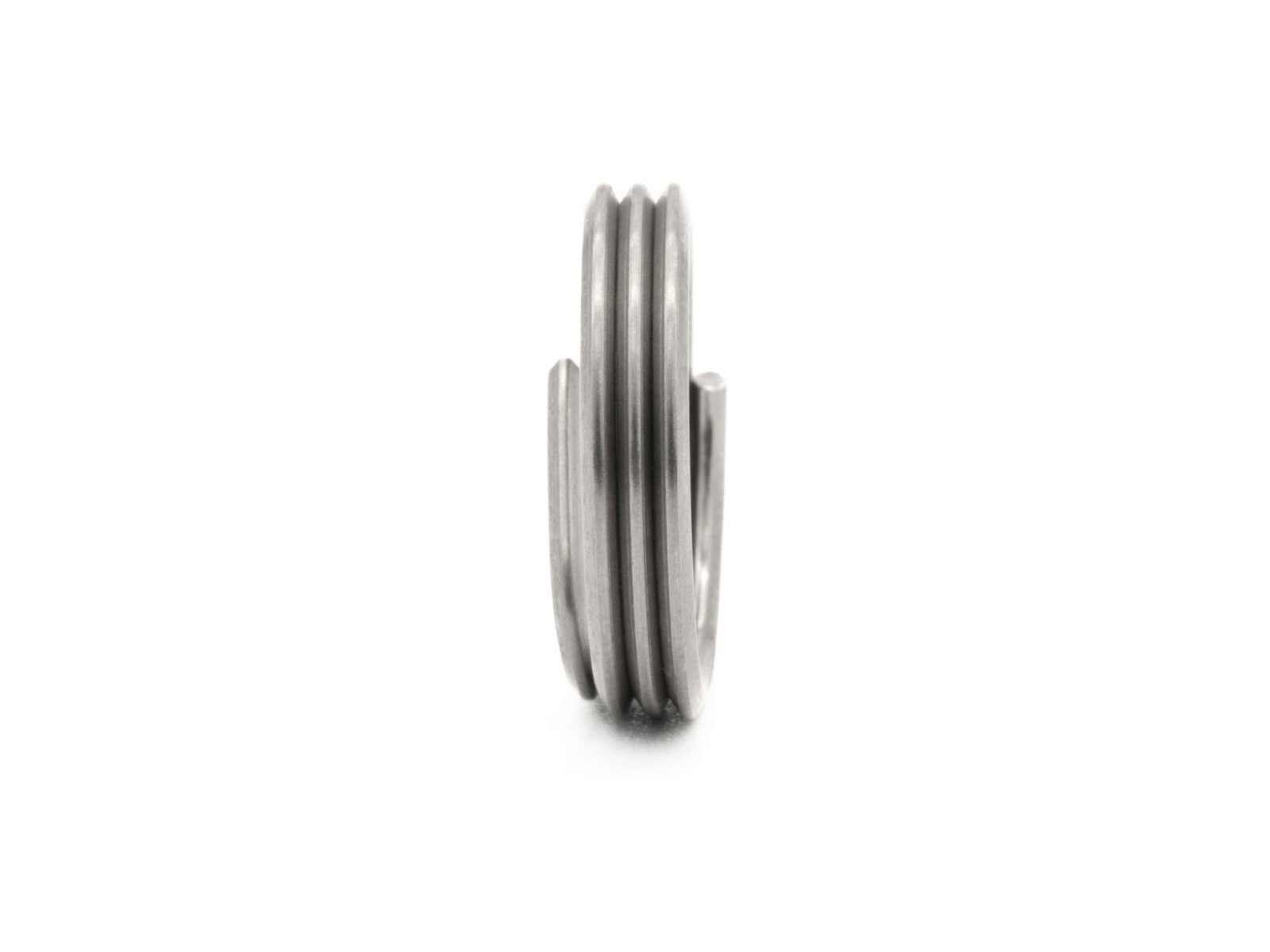

BaerCoil Inserts filetés G 1/2 x 14 - 1,0 D (12,7 mm) - passage libre - 25 pièces
En stock
BaerCoil Inserts filetés G 1/2 x 14 - 1,0 D (12,7 mm) - passage libre - 25 pièces
BaerCoil® Inserts filetés sont la solution parfaite pour tes besoins de réparation de filetage ! Ces inserts garantissent un assemblage fileté durable et puissant et une récupération des rebuts. Avec les inserts de filetage BaerCoil®, tu crées aussi des connexions solides dans des matériaux à faible résistance au cisaillement. Les inserts sont précis et résistants à l'usure et maintiennent fermement ta vis dans l'ancrage sans que le Insert fileté ne change. Idéal pour réparer les filets arrachés ou usés. Inserts filetés sont souvent utilisés dans les constructions automobiles, électriques, médicales, légères, ainsi que dans l'aérospatiale.
Le BaerCoil® Insert fileté est la solution parfaite pour les filetages endommagés. Pour Réparation du filetage avec des inserts de filetage de fil, le filetage est percé et un nouveau Filetage CE (filet d'insertion) est taillé pour le fil- Insert fileté.
BaerCoil® Inserts filetés assurent une transmission de force optimale du boulon au filet femelle, même dans les constructions légères. Aujourd'hui, ils sont déjà un élément important dans l'aéronautique et la construction automobile. Ils économisent du poids et permettent d'utiliser des assemblages vissés plus petits et plus courts.
BaerCoil® Inserts filetés peut être raccourci en fonction de la longueur nécessaire à l'aide d'un Pince coupante ou similaire.
Dimensions
| Diamètre |
1/2 |
|---|---|
| Dimension |
G (BSP) 1/2 x 14 |
| Inclinaison |
14 |
| Longueur |
1,0 D |
| T (Longueur à l'état monté) |
12,7 mm |
| Calcul de la longueur du filetage |
Diamètre nominal 1,0 D signifie 1 fois le diamètre de calcul : 1 fois 12,7 mm=12,7 mm Le G (BSP) 1/2 a une longueur d'environ 20,95 mm, mais selon la norme, la longueur est calculée avec le diamètre de 12,7 mm pour le calcul |
Caractéristiques
| Direction |
A droite |
|---|---|
| Groupe de produits |
Inserts filetés |
| Matériel |
Acier inoxydable V2A (AISI 304, X5CrNi18-10, N°: 1.4301) |
| Norme de filetage |
G (BSP) : Filetage britannique standard Pipe selon DIN ISO 228 - Cylindrique Filetage de tuyau |
| Résistance à la traction à température ambiante |
>1400 N/mm² |
| Type |
Passage libre |
| Type de produit |
BaerCoil Inserts filetés |
| Résistance à la température |
315°C à long terme 425°C à court terme |
Applications
Toutes les utilisations normales pour Réparation du filetage et pour Renfort fileté
Dessin technique
| B (profondeur de filetage avec entrée) |
0,749 '' |
|---|---|
| D (profondeur minimale du carottage, sans pointe) |
0,820 '' |
| Diamètre |
1/2 |
| F (diamètre extérieur min. - max. avant installation) |
0,911 '' - 0,992 '' |
| Longueur |
1,0 D |
| T (Longueur à l'état monté) |
12,7 mm |
| P (profondeur) |
Le Insert fileté doit se trouver à 1/4 - 1/2 tours en dessous de la surface |
