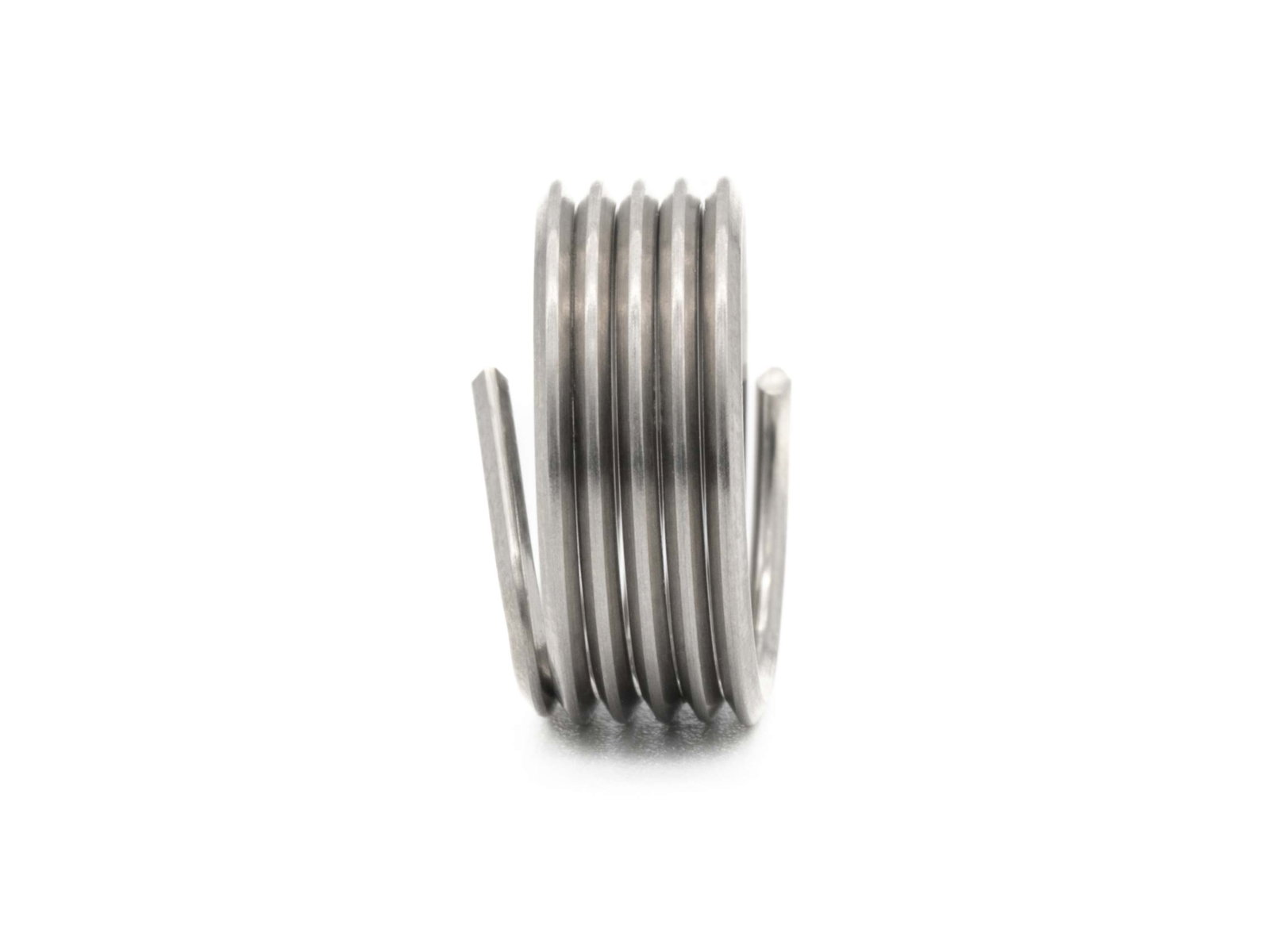

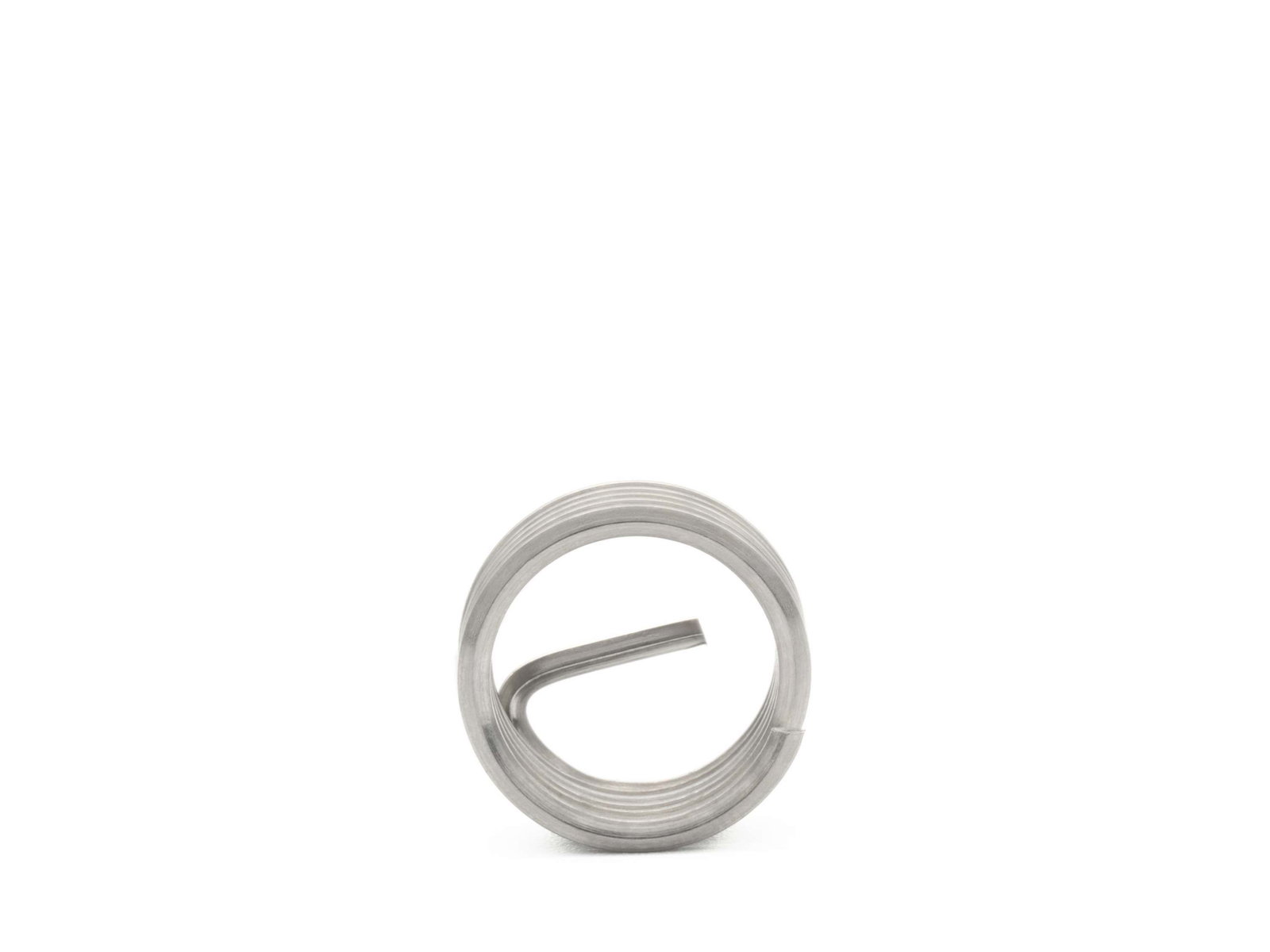

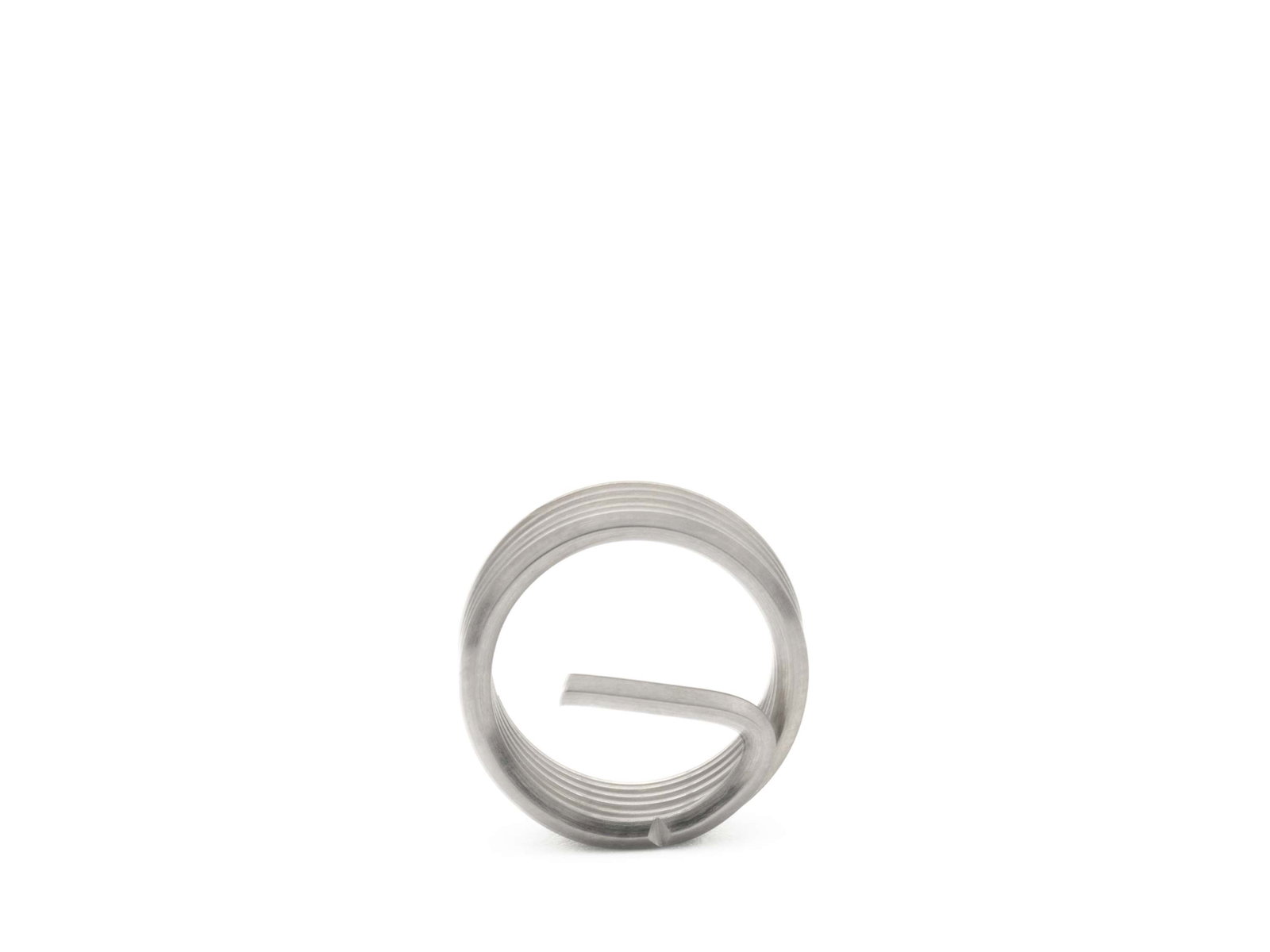

BaerCoil Inserts filetés G 1/2 x 14 - 2,0 D (25,4 mm) - passage libre - 25 pièces
En stock
BaerCoil Inserts filetés G 1/2 x 14 - 2,0 D (25,4 mm) - passage libre - 25 pièces
BaerCoil® Inserts filetés sont la meilleure solution pour tous tes besoins de réparation ! Avec eux, tu peux créer des connexions durables et puissantes. Ces inserts garantissent également que tu n'aies pas de déchets et que tu recycles tout. Les inserts sont précis et résistants à l'usure - ta vis restera fermement ancrée sans que le Insert fileté ne glisse.
Le BaerCoil® Insert fileté est la solution parfaite pour les filetages endommagés. Avec l'utilisation des inserts de filetage BaerCoil®, le filetage fabriqué est beaucoup plus stable que le filetage d'origine.
BaerCoil® Inserts filetés sont indispensables pour une transmission optimale des forces dans les constructions légères. Ils veillent à ce que les charges d'exploitation statiques et dynamiques soient répartis de manière équilibrée sur les différents pas de vis. La flexibilité de Inserts filetés compense également les éventuelles erreurs de pente et d'angle. BaerCoil® Inserts filetés permettent non seulement de gagner du temps et de l'argent, mais sont aussi beaucoup plus légers et compacts que les assemblages vissés traditionnels.
BaerCoil® Inserts filetés peut être raccourci en fonction de la longueur nécessaire à l'aide d'un Pince coupante ou similaire.
Dimensions
| Diamètre |
1/2 |
|---|---|
| Dimension |
G (BSP) 1/2 x 14 |
| Inclinaison |
14 |
| Longueur |
2,0 D |
| T (Longueur à l'état monté) |
25,4 mm |
| Calcul de la longueur du filetage |
Diamètre nominal 2,0 D signifie 2 fois le diamètre de calcul : 2 fois 12,7 mm=25,4 mm La longueur de G (BSP) 1/2 est d'environ 20,95 mm, mais selon la norme, la longueur est calculée avec le diamètre de 12,7 mm |
Caractéristiques
| Direction |
A droite |
|---|---|
| Groupe de produits |
Inserts filetés |
| Matériel |
Acier inoxydable V2A (AISI 304, X5CrNi18-10, N°: 1.4301) |
| Norme de filetage |
G (BSP) : Filetage britannique standard Pipe selon DIN ISO 228 - Cylindrique Filetage de tuyau |
| Résistance à la traction à température ambiante |
>1400 N/mm² |
| Type |
Passage libre |
| Type de produit |
BaerCoil Inserts filetés |
| Résistance à la température |
315°C à long terme 425°C à court terme |
Applications
Toutes les utilisations normales pour Réparation du filetage et pour Renfort fileté
Dessin technique
| B (profondeur de filetage avec entrée) |
1,249 '' |
|---|---|
| D (profondeur minimale du carottage, sans pointe) |
1,320 '' |
| Diamètre |
1/2 |
| F (diamètre extérieur min. - max. avant installation) |
0,911 '' - 0,992 '' |
| Longueur |
2,0 D |
| T (Longueur à l'état monté) |
25,4 mm |
| P (profondeur) |
Le Insert fileté doit se trouver à 1/4 - 1/2 tours en dessous de la surface |
