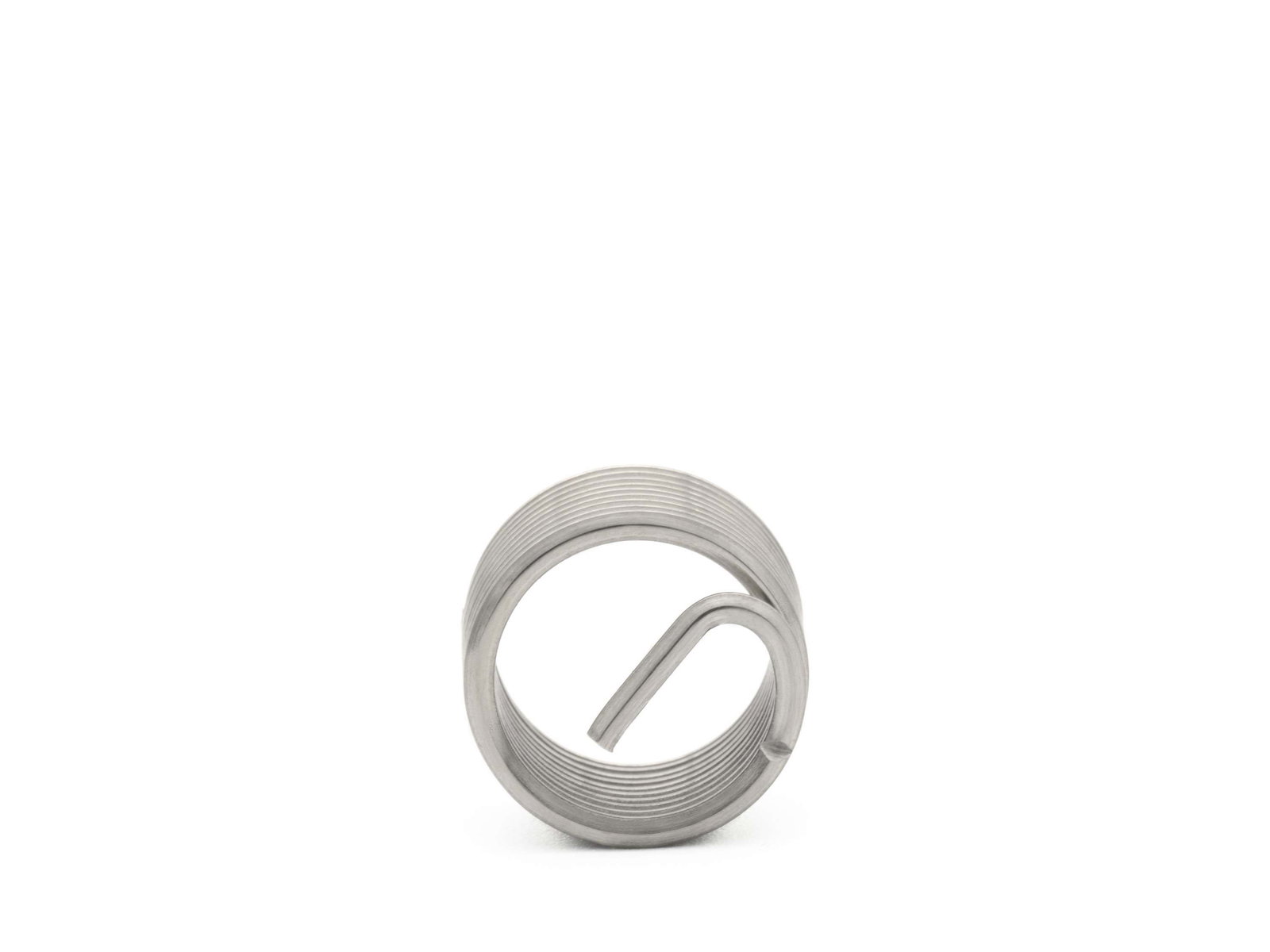

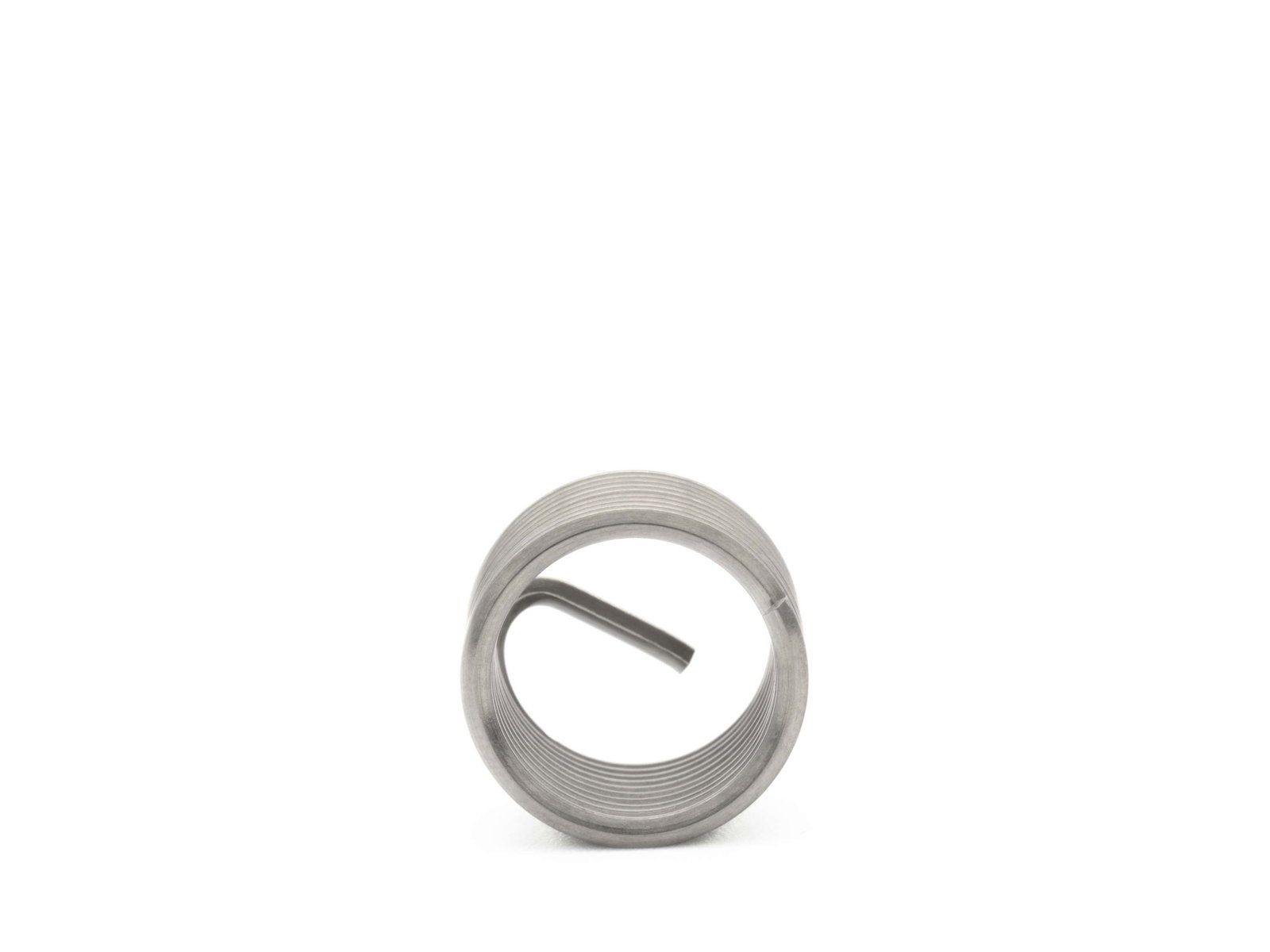

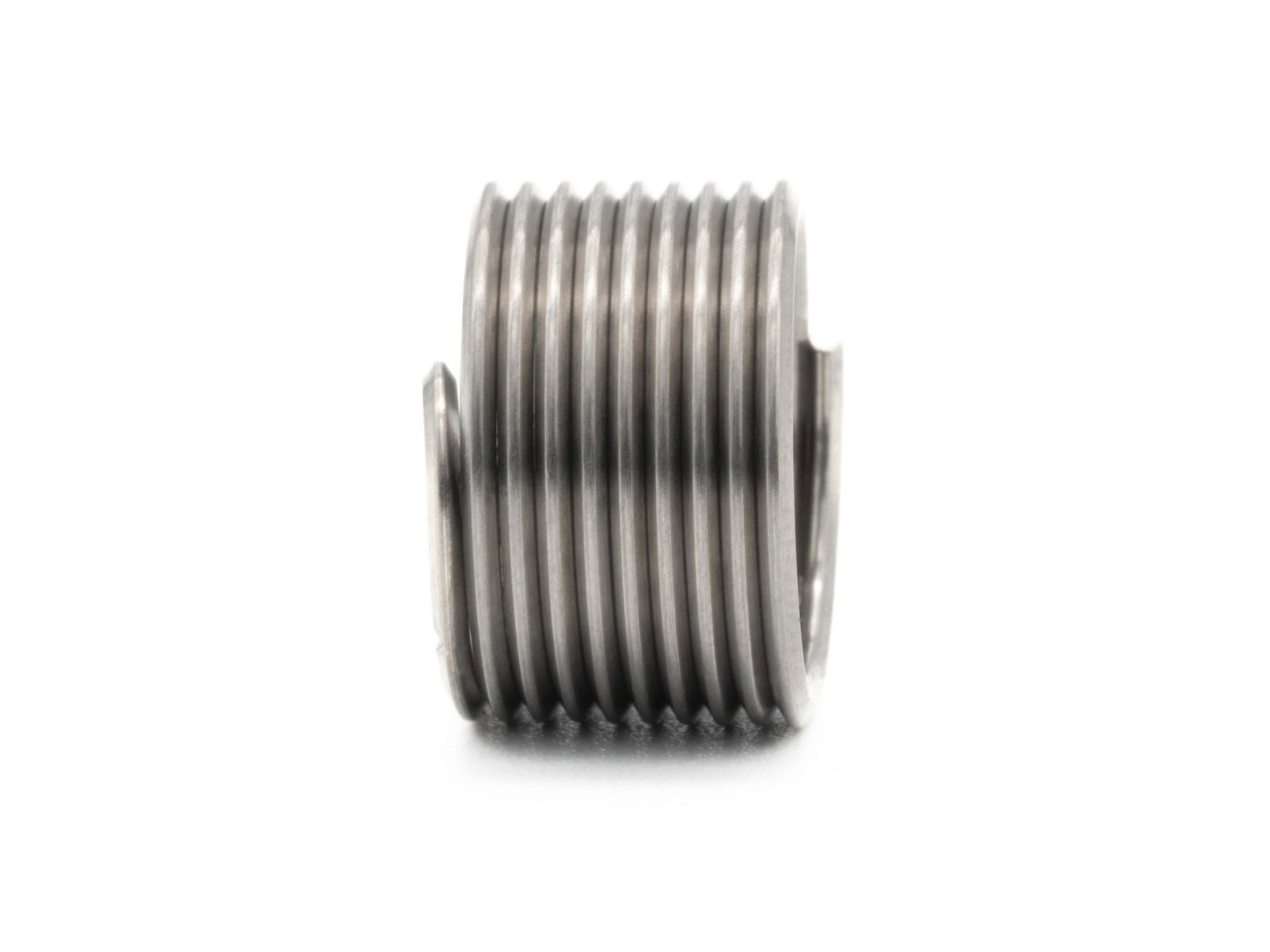

BaerCoil Inserts filetés G 1/2 x 14 - 2,5 D (31,75 mm) - passage libre - 25 pièces
En stock
BaerCoil Inserts filetés G 1/2 x 14 - 2,5 D (31,75 mm) - passage libre - 25 pièces
BaerCoil® Inserts filetés sont la meilleure solution pour tous tes besoins de réparation ! Avec eux, tu peux créer des connexions durables et puissantes. Ces inserts garantissent également que tu n'aies pas de déchets et que tu recycles tout. Les inserts sont précis et résistants à l'usure - ta vis restera fermement ancrée sans que le Insert fileté ne glisse.
Le BaerCoil® Insert fileté est la solution parfaite pour les filetages endommagés. Avec l'utilisation des inserts de filetage BaerCoil®, le filetage fabriqué est beaucoup plus stable que le filetage d'origine.
BaerCoil® Inserts filetés assurent une transmission optimale des forces du boulon au filetage de l'écrou, même dans les constructions légères. Aujourd'hui, ils sont déjà un élément important dans l'aéronautique et la construction automobile. Ils économisent du poids et permettent d'utiliser des assemblages vissés plus petits et plus courts.
BaerCoil® Inserts filetés peut être raccourci en fonction de la longueur nécessaire à l'aide d'un Pince coupante ou similaire.
Dimensions
| Diamètre |
1/2 |
|---|---|
| Dimension |
G (BSP) 1/2 x 14 |
| Inclinaison |
14 |
| Longueur |
2,5 D |
| T (Longueur à l'état monté) |
31,75 mm |
| Calcul de la longueur du filetage |
2,5 D signifie 2,5 fois le diamètre de calcul : 2,5 fois 12,7 mm=31,75 mm Diamètre nominal Pour G (BSP) 1/2, la longueur est d'environ 20,95 mm, mais selon la norme de calcul, la longueur est calculée avec le diamètre de 12,7 mm |
Caractéristiques
| Direction |
A droite |
|---|---|
| Groupe de produits |
Inserts filetés |
| Matériel |
Acier inoxydable V2A (AISI 304, X5CrNi18-10, N°: 1.4301) |
| Norme de filetage |
G (BSP) : Filetage britannique standard Pipe selon DIN ISO 228 - Cylindrique Filetage de tuyau |
| Résistance à la traction à température ambiante |
>1400 N/mm² |
| Type |
Passage libre |
| Type de produit |
BaerCoil Inserts filetés |
| Résistance à la température |
315°C à long terme 425°C à court terme |
Applications
Toutes les utilisations normales pour Réparation du filetage et pour Renfort fileté
Dessin technique
| B (profondeur de filetage avec entrée) |
1,499 '' |
|---|---|
| D (profondeur minimale du carottage, sans pointe) |
1,570 '' |
| Diamètre |
1/2 |
| F (diamètre extérieur min. - max. avant installation) |
0,911 '' - 0,992 '' |
| Longueur |
2,5 D |
| T (Longueur à l'état monté) |
31,75 mm |
| P (profondeur) |
Le Insert fileté doit se trouver à 1/4 - 1/2 tours en dessous de la surface |
