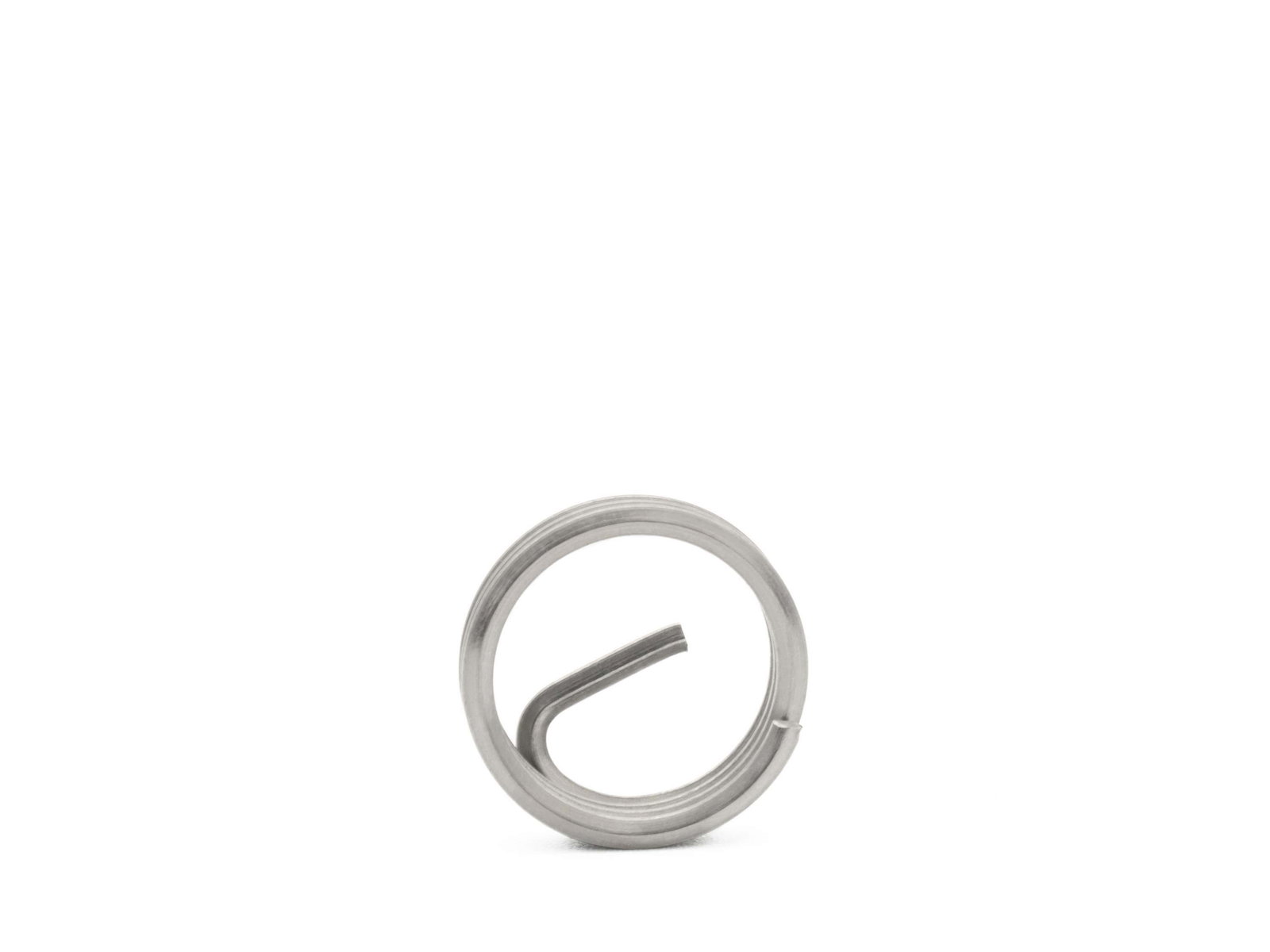

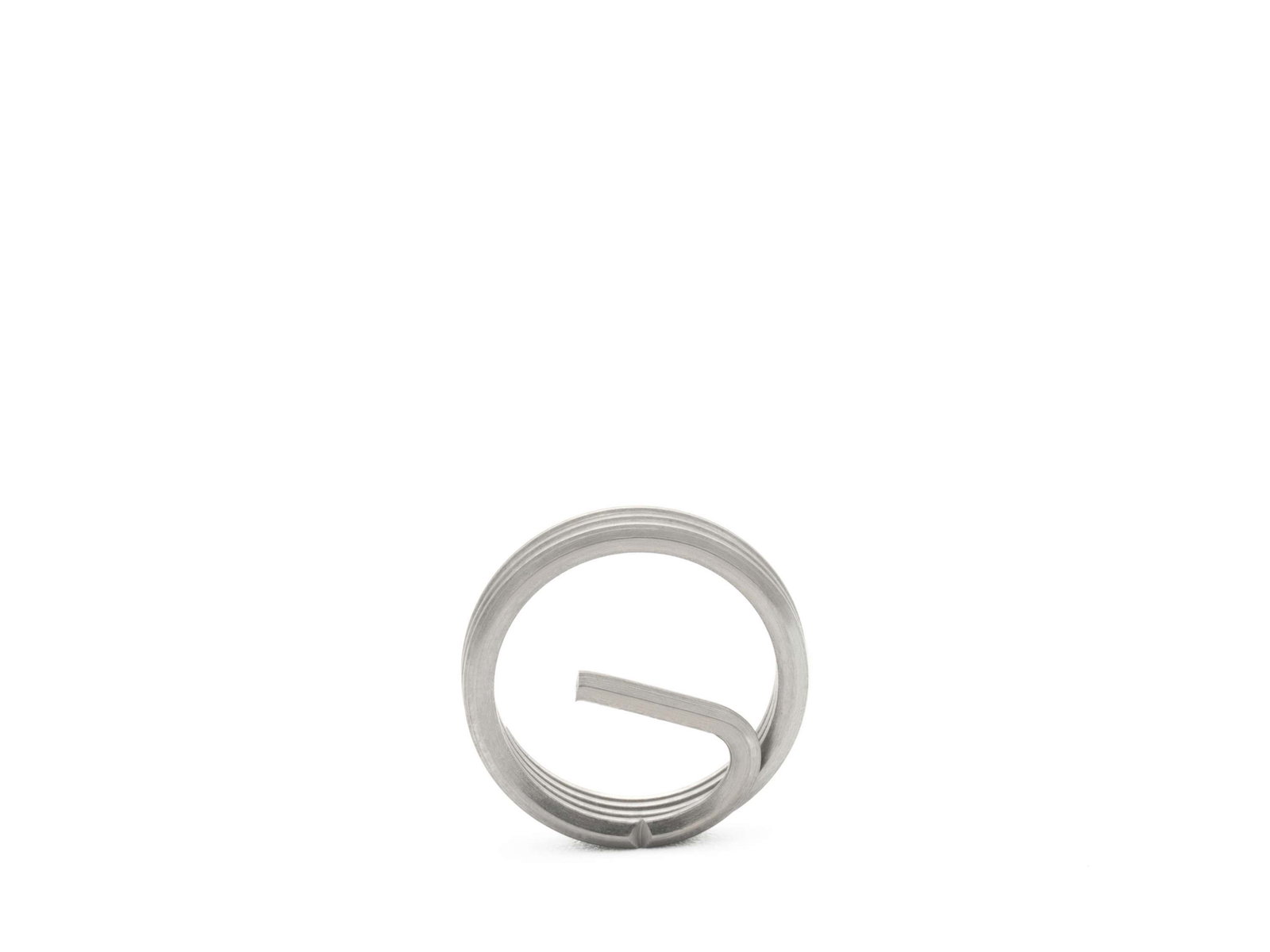

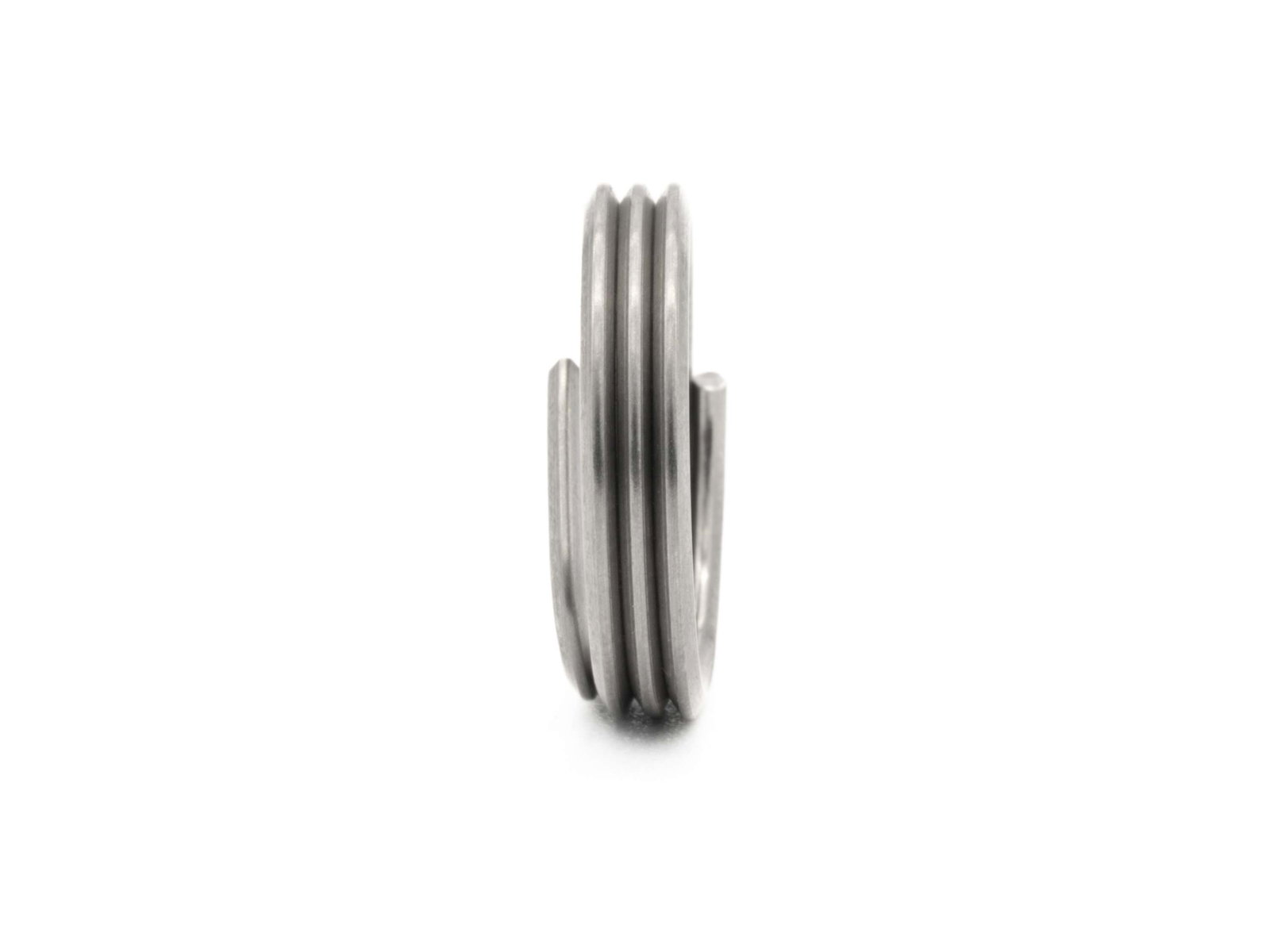

BaerCoil Inserts filetés G 1/4 x 19 - 1,0 D (6,35 mm) - passage libre - 100 pièces
BaerCoil Inserts filetés G 1/4 x 19 - 1,0 D (6,35 mm) - passage libre - 100 pièces
BaerCoil® Inserts filetés garantissent non seulement un assemblage fileté durable et puissant dans Réparation du filetage, mais permettent également de récupérer les rebuts. Les inserts créent également des assemblages porteurs dans les matériaux à faible résistance au cisaillement. Grâce à leur précision et à leur résistance à l'usure, les BaerCoil® Inserts filetés maintiennent fermement ta vis dans l'ancrage sans que le Insert fileté ne change. Idéal pour réparer les filets arrachés ou usés. Inserts filetés sont souvent utilisés dans l'automobile, l'électricité, la technologie médicale, les constructions légères, ainsi que dans l'aérospatiale.
Pour Réparation du filetage avec des inserts de filetage de fil, le filetage est percé et un nouveau Filetage CE (insert de filetage) est taillé pour le fil Insert fileté. Souvent, ce filetage est aussi appelé filetage STI (STI=Screw Thread Insert).
BaerCoil® Inserts filetés sont des éléments de construction sophistiqués qui assurent une transmission optimale de la force du boulon au filet femelle. Ils compensent les erreurs de pas et d'angle et répartissent ainsi les charges d'exploitation statiques et dynamiques de manière égale sur tous les pas de vis. Ceci est particulièrement important dans les constructions légères où le Matériau de support doit être réduit. BaerCoil® Inserts filetés permettent d'utiliser des assemblages vissés plus petits et plus courts. Aujourd'hui, ils sont déjà un élément important de l'industrie aéronautique et automobile.
BaerCoil® Inserts filetés peuvent être raccourcis, en fonction de la longueur nécessaire, à l'aide d'un Pince coupante ou similaire.
Dimensions
| Diamètre |
1/4 |
|---|---|
| Dimension |
G (BSP) 1/4 x 19 |
| Inclinaison |
19 |
| Longueur |
1,0 D |
| T (Longueur à l'état monté) |
6,35 mm |
| Calcul de la longueur du filetage |
1,0 D signifie 1 fois le diamètre de calcul : 1 fois 6,35 mm=6,35 mm Diamètre nominal Le G (BSP) 1/4 est d'environ 13,16 mm, mais selon la norme, la longueur est calculée avec le diamètre de 6,35 mm pour le calcul |
Caractéristiques
| Direction |
A droite |
|---|---|
| Groupe de produits |
Inserts filetés |
| Matériel |
Acier inoxydable V2A (AISI 304, X5CrNi18-10, N°: 1.4301) |
| Norme de filetage |
G (BSP) : Filetage britannique standard Pipe selon DIN ISO 228 - Cylindrique Filetage de tuyau |
| Résistance à la traction à température ambiante |
>1400 N/mm² |
| Type |
Passage libre |
| Type de produit |
BaerCoil Inserts filetés |
| Résistance à la température |
315°C à long terme 425°C à court terme |
Applications
Toutes les utilisations normales pour Réparation du filetage et pour Renfort fileté
Dessin technique
| B (profondeur de filetage avec entrée) |
0,435 '' |
|---|---|
| D (profondeur minimale du carottage, sans pointe) |
0,488 '' |
| Diamètre |
1/4 |
| F (diamètre extérieur min. - max. avant installation) |
0,582 '' - 0,637 '' |
| Longueur |
1,0 D |
| T (Longueur à l'état monté) |
6,35 mm |
| P (profondeur) |
Le Insert fileté doit se trouver à 1/4 - 1/2 tours en dessous de la surface |
