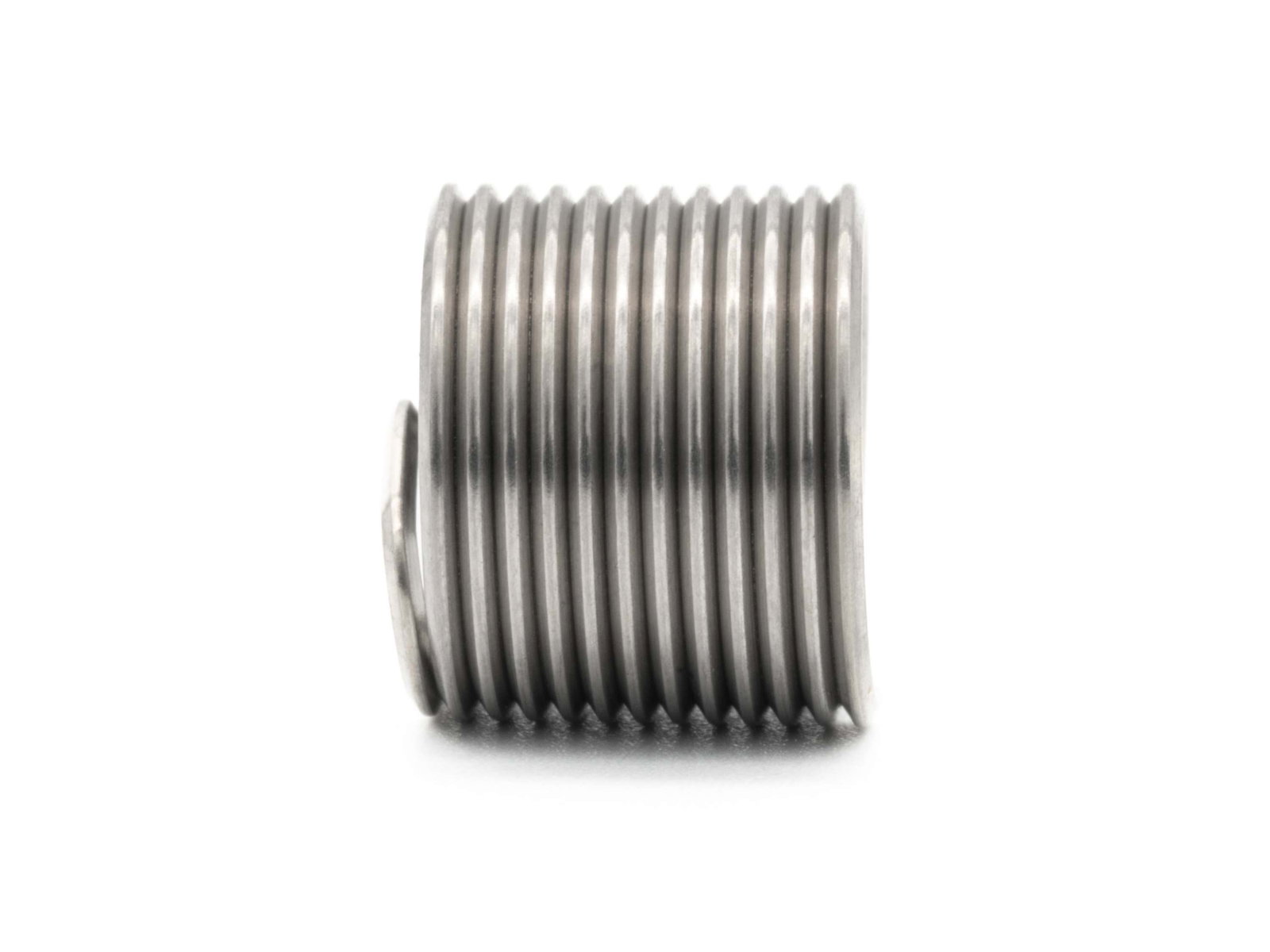

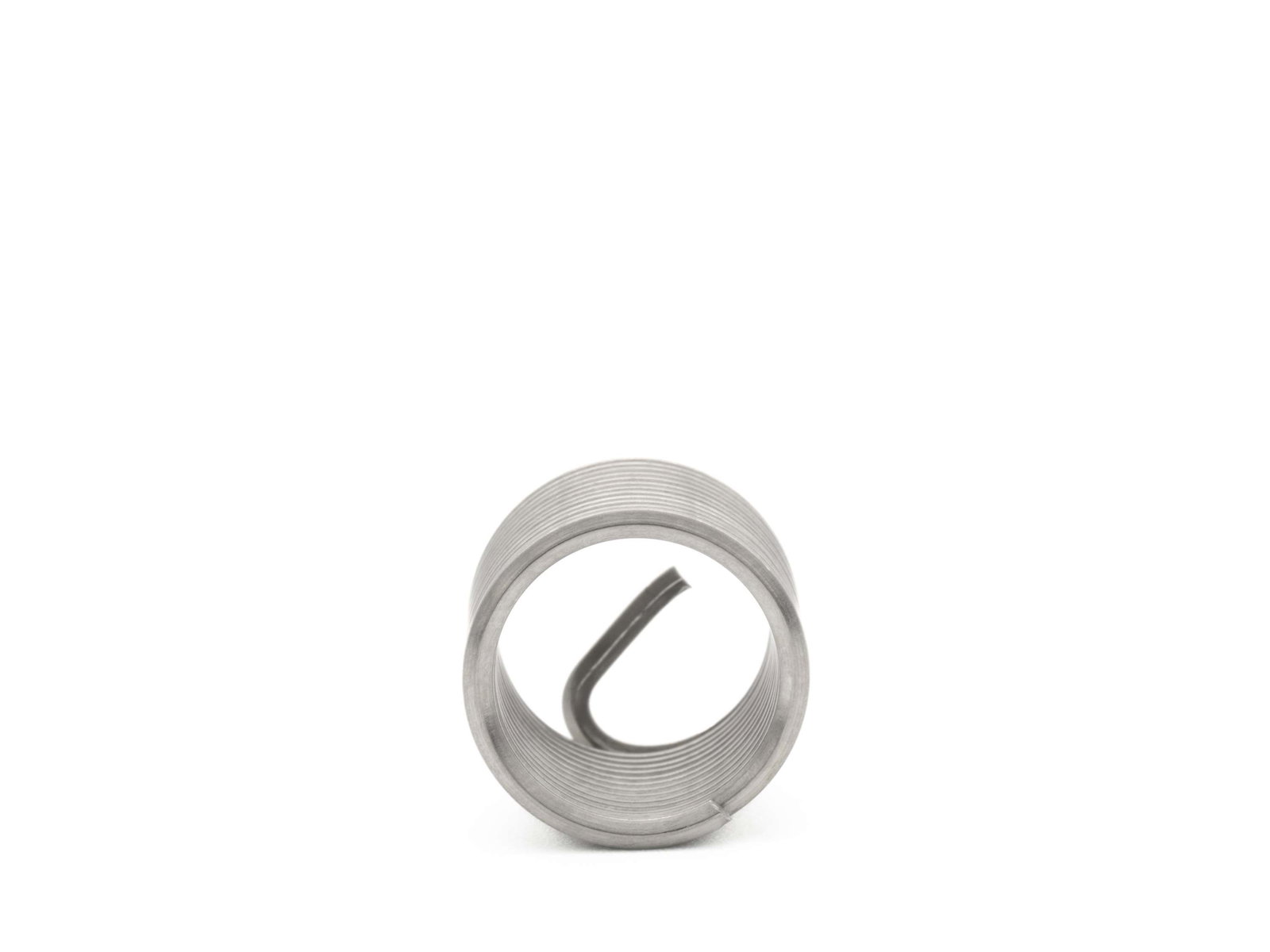

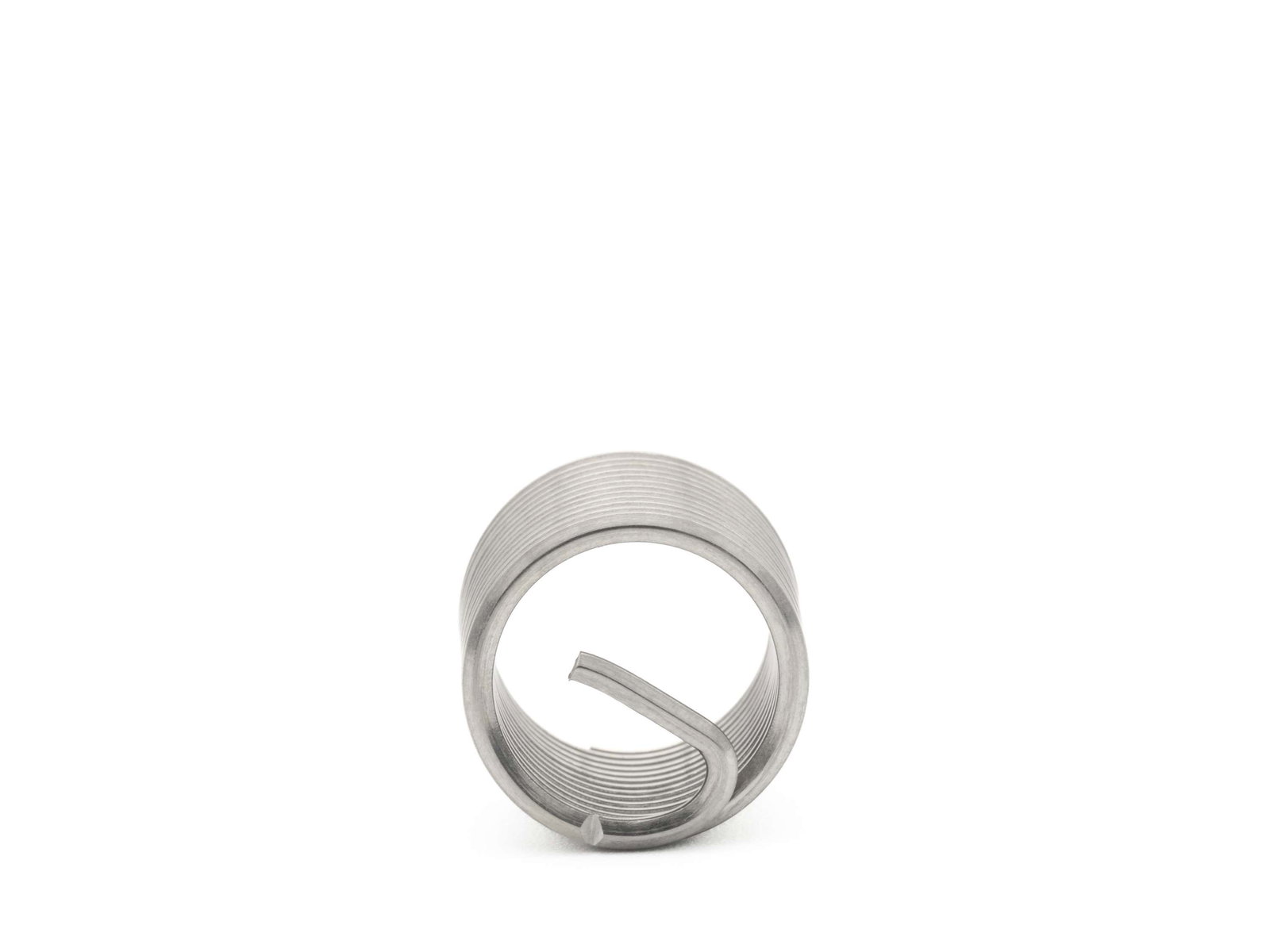

BaerCoil Inserts filetés G 1/4 x 19 - 3,0 D (19,05 mm) - passage libre - 100 pièces
BaerCoil Inserts filetés G 1/4 x 19 - 3,0 D (19,05 mm) - passage libre - 100 pièces
BaerCoil® Inserts filetés sont la meilleure solution pour tous tes besoins de réparation ! Avec eux, tu peux créer des connexions durables et puissantes. Ces inserts garantissent également que tu n'aies pas de déchets et que tu recycles tout. Les inserts sont précis et résistants à l'usure - ta vis restera fermement ancrée sans que le Insert fileté ne glisse.
Le BaerCoil® Insert fileté est la solution parfaite pour les filetages endommagés. Avec l'utilisation des inserts de filetage BaerCoil®, le filetage fabriqué est beaucoup plus stable que le filetage d'origine.
Nos Inserts filetés font en sorte que les charges d'exploitation statiques et dynamiques soient répartis de manière équilibrée entre les différents filets. De plus, la flexibilité de Inserts filetés compense les éventuelles erreurs de pente et d'angle, ce qui permet d'obtenir un transfert de force optimal du boulon au filet femelle. En particulier dans les constructions légères, BaerCoil® Inserts filetés aide à réduire le Matériau de support et à utiliser des assemblages vissés plus petits ou plus courts. Aujourd'hui, ils sont déjà un élément important dans l'aéronautique et la construction automobile. Ils permettent d'économiser beaucoup de matériel et contribuent à la préservation des ressources.
BaerCoilles ® Inserts filetés peuvent être raccourcis en fonction de la longueur nécessaire à l'aide d'un Pince coupante ou similaire.
Dimensions
| Diamètre |
1/4 |
|---|---|
| Dimension |
G (BSP) 1/4 x 19 |
| Inclinaison |
19 |
| Longueur |
3,0 D |
| T (Longueur à l'état monté) |
19,05 mm |
| Calcul de la longueur du filetage |
3,0 D signifie 3 fois le diamètre de calcul : 3 fois 6,35 mm=19,05 mm Diamètre nominal Le G (BSP) 1/4 est d'environ 13,16 mm, mais la longueur est calculée avec le diamètre de 6,35 mm selon la norme de calcul |
Caractéristiques
| Direction |
A droite |
|---|---|
| Groupe de produits |
Inserts filetés |
| Matériel |
Acier inoxydable V2A (AISI 304, X5CrNi18-10, N°: 1.4301) |
| Norme de filetage |
G (BSP) : Filetage britannique standard Pipe selon DIN ISO 228 - Cylindrique Filetage de tuyau |
| Résistance à la traction à température ambiante |
>1400 N/mm² |
| Type |
Passage libre |
| Type de produit |
BaerCoil Inserts filetés |
| Résistance à la température |
315°C à long terme 425°C à court terme |
Applications
Toutes les utilisations normales pour Réparation du filetage et pour Renfort fileté
Dessin technique
| B (profondeur de filetage avec entrée) |
0,935 '' |
|---|---|
| D (profondeur minimale du carottage, sans pointe) |
0,988 '' |
| Diamètre |
1/4 |
| F (diamètre extérieur min. - max. avant installation) |
0,582 '' - 0,637 '' |
| Longueur |
3,0 D |
| T (Longueur à l'état monté) |
19,05 mm |
| P (profondeur) |
Le Insert fileté doit se trouver à 1/4 - 1/2 tours en dessous de la surface |
