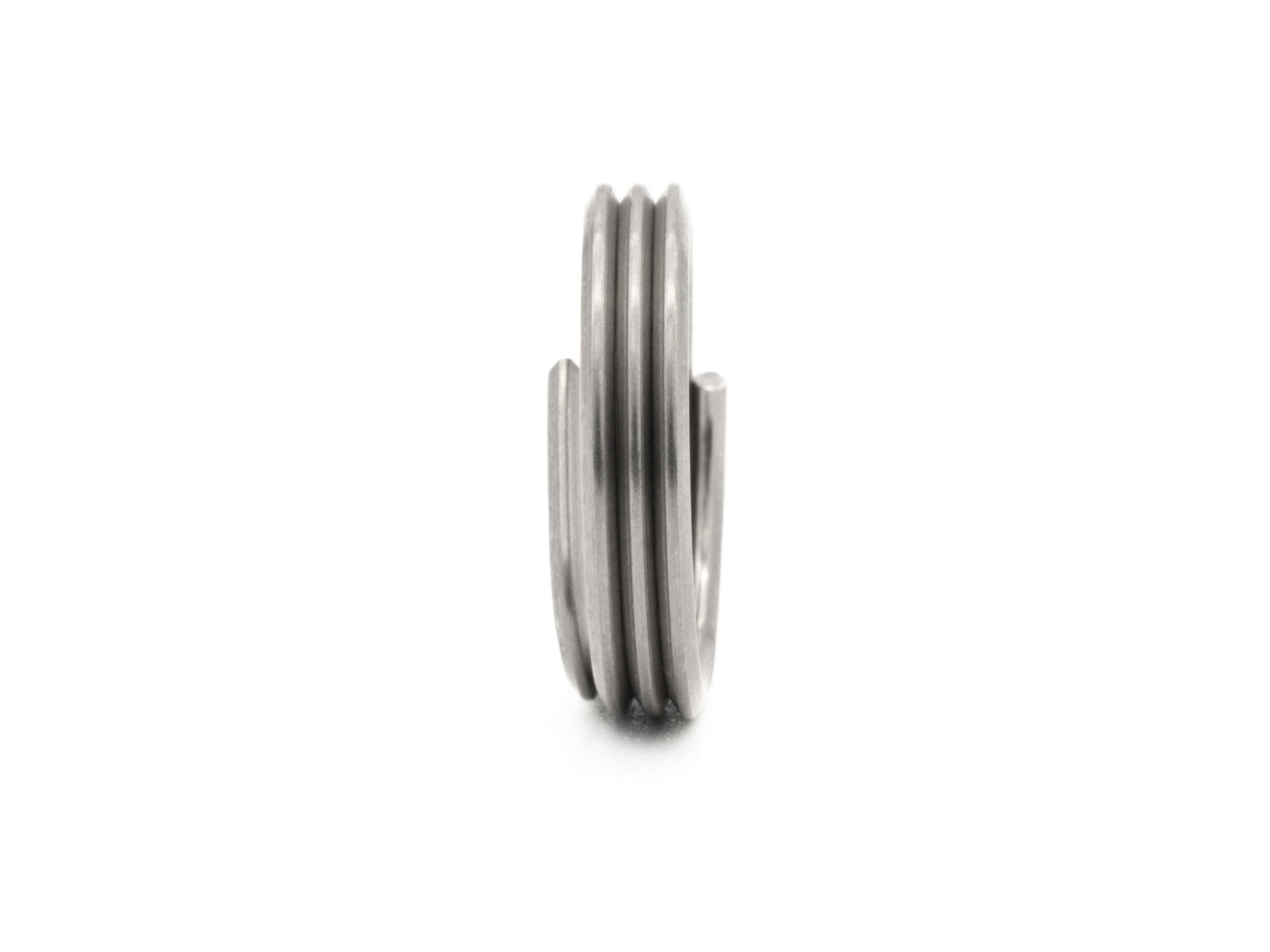

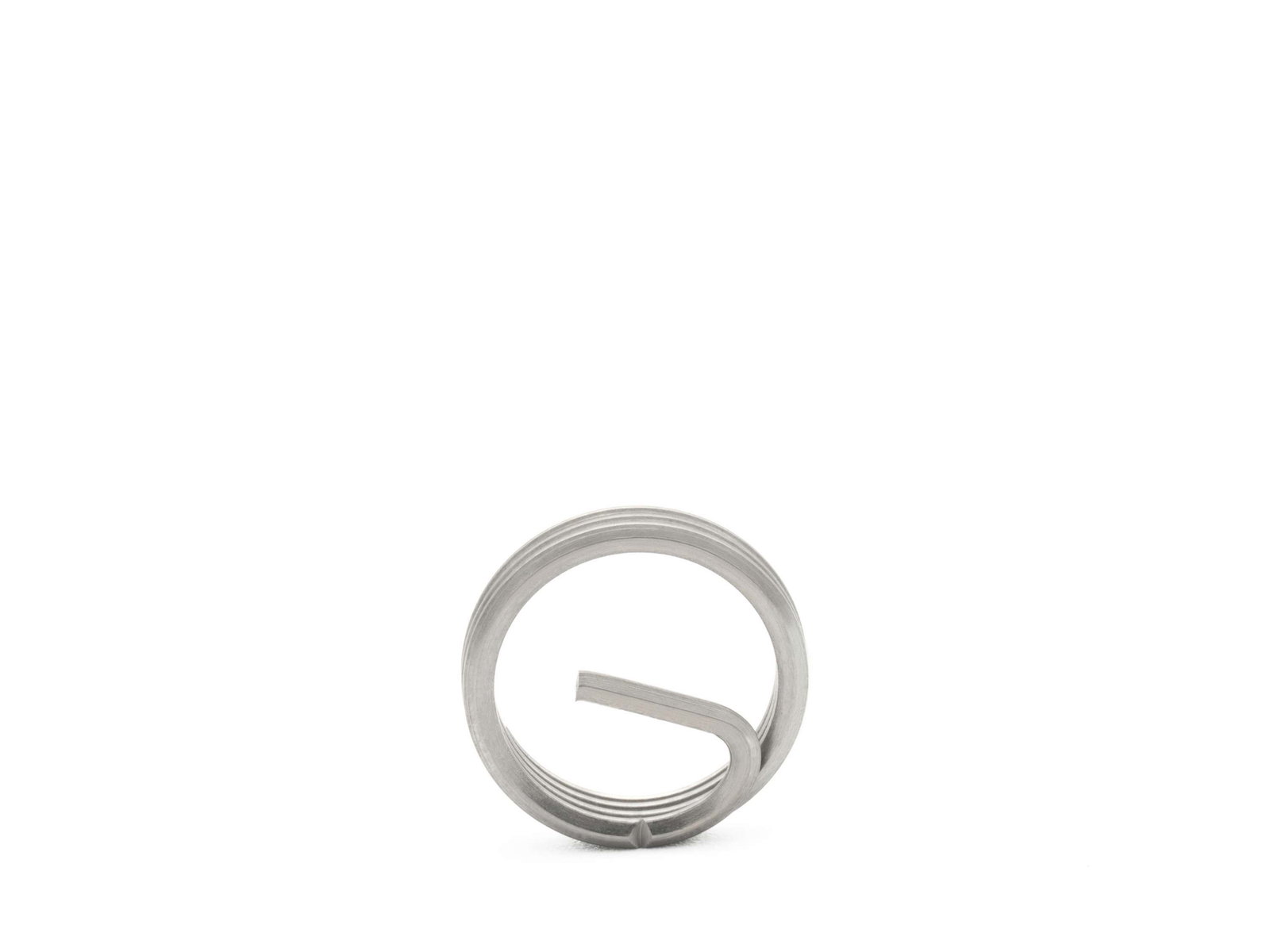

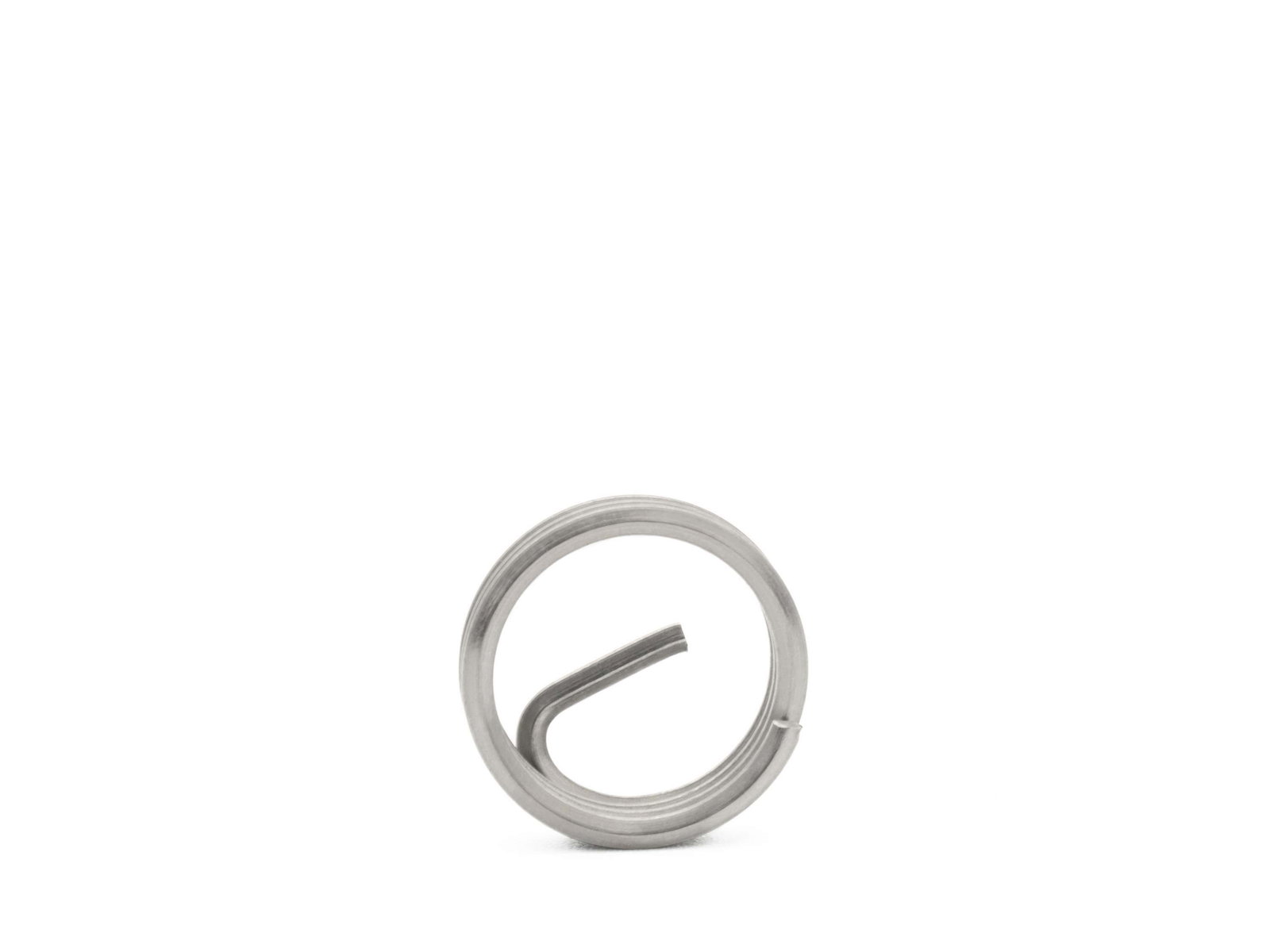

BaerCoil Inserts filetés G 1/8 x 28 - 1,0 D (3,18 mm) - passage libre - 100 pièces
BaerCoil Inserts filetés G 1/8 x 28 - 1,0 D (3,18 mm) - passage libre - 100 pièces
BaerCoil® Inserts filetés garantissent non seulement un assemblage fileté durable et puissant dans Réparation du filetage, mais permettent également de récupérer les rebuts. Les inserts créent également des assemblages porteurs dans les matériaux à faible résistance au cisaillement. Grâce à leur précision et à leur résistance à l'usure, les BaerCoil® Inserts filetés maintiennent fermement ta vis dans l'ancrage sans que le Insert fileté ne change. Idéal pour réparer les filets arrachés ou usés. Inserts filetés sont souvent utilisés dans l'automobile, l'électricité, la technologie médicale, les constructions légères, ainsi que dans l'aérospatiale.
Pour Réparation du filetage avec des inserts de filetage de fil, le filetage est percé et un nouveau Filetage CE (insert de filetage) est taillé pour le fil Insert fileté. Souvent, ce filetage est aussi appelé filetage STI (STI=Screw Thread Insert).
BaerCoil® Inserts filetés assurent une transmission optimale de la force du boulon au filetage de l'écrou. Grâce à la flexibilité de Inserts filetés, les éventuelles erreurs de pente et d'angle sont compensées, de sorte que les charges sont réparties de manière équilibrée entre les différents filets. BaerCoil® Inserts filetés sont idéales pour les constructions légères, car elles réduisent le Matériau de support et permettent des assemblages vissés plus petits ou plus courts. Aujourd'hui, ils sont déjà un élément important dans l'aéronautique et la construction automobile.
BaerCoil® Inserts filetés peut être raccourci en fonction de la longueur nécessaire à l'aide d'un Pince coupante ou d'un outil similaire.
Dimensions
| Diamètre |
1/8 |
|---|---|
| Dimension |
G (BSP) 1/8 x 28 |
| Inclinaison |
28 |
| Longueur |
1,0 D |
| T (Longueur à l'état monté) |
3,18 mm |
| Calcul de la longueur du filetage |
1,0 D signifie 1 fois le diamètre de calcul : 1 fois 3,175 mm=3,18 mm Diamètre nominal La longueur de G (BSP) 1/8 est d'environ 9,73 mm, mais selon la norme de calcul, la longueur est calculée avec le diamètre de 3,175 mm |
Caractéristiques
| Direction |
A droite |
|---|---|
| Groupe de produits |
Inserts filetés |
| Matériel |
Acier inoxydable V2A (AISI 304, X5CrNi18-10, N°: 1.4301) |
| Norme de filetage |
G (BSP) : Filetage britannique standard Pipe selon DIN ISO 228 - Cylindrique Filetage de tuyau |
| Résistance à la traction à température ambiante |
>1400 N/mm² |
| Type |
Passage libre |
| Type de produit |
BaerCoil Inserts filetés |
| Résistance à la température |
315°C à long terme 425°C à court terme |
Applications
Toutes les utilisations normales pour Réparation du filetage et pour Renfort fileté
Dessin technique
| B (profondeur de filetage avec entrée) |
0,251 '' |
|---|---|
| D (profondeur minimale du carottage, sans pointe) |
0,287 '' |
| Diamètre |
1/8 |
| F (diamètre extérieur min. - max. avant installation) |
0,426 '' - 0,472 '' |
| Longueur |
1,0 D |
| T (Longueur à l'état monté) |
3,18 mm |
| P (profondeur) |
Le Insert fileté doit se trouver à 1/4 - 1/2 tours en dessous de la surface |
