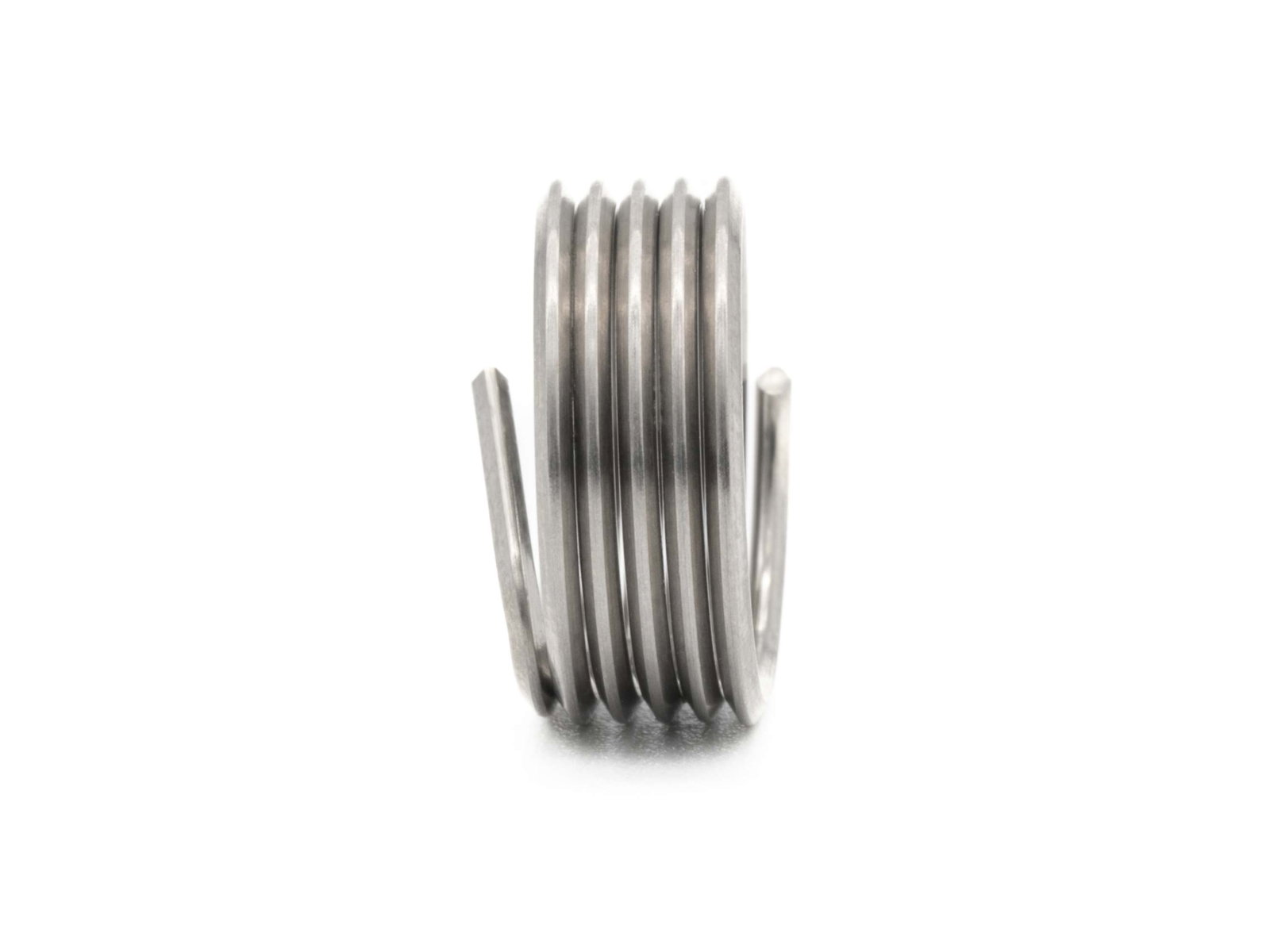

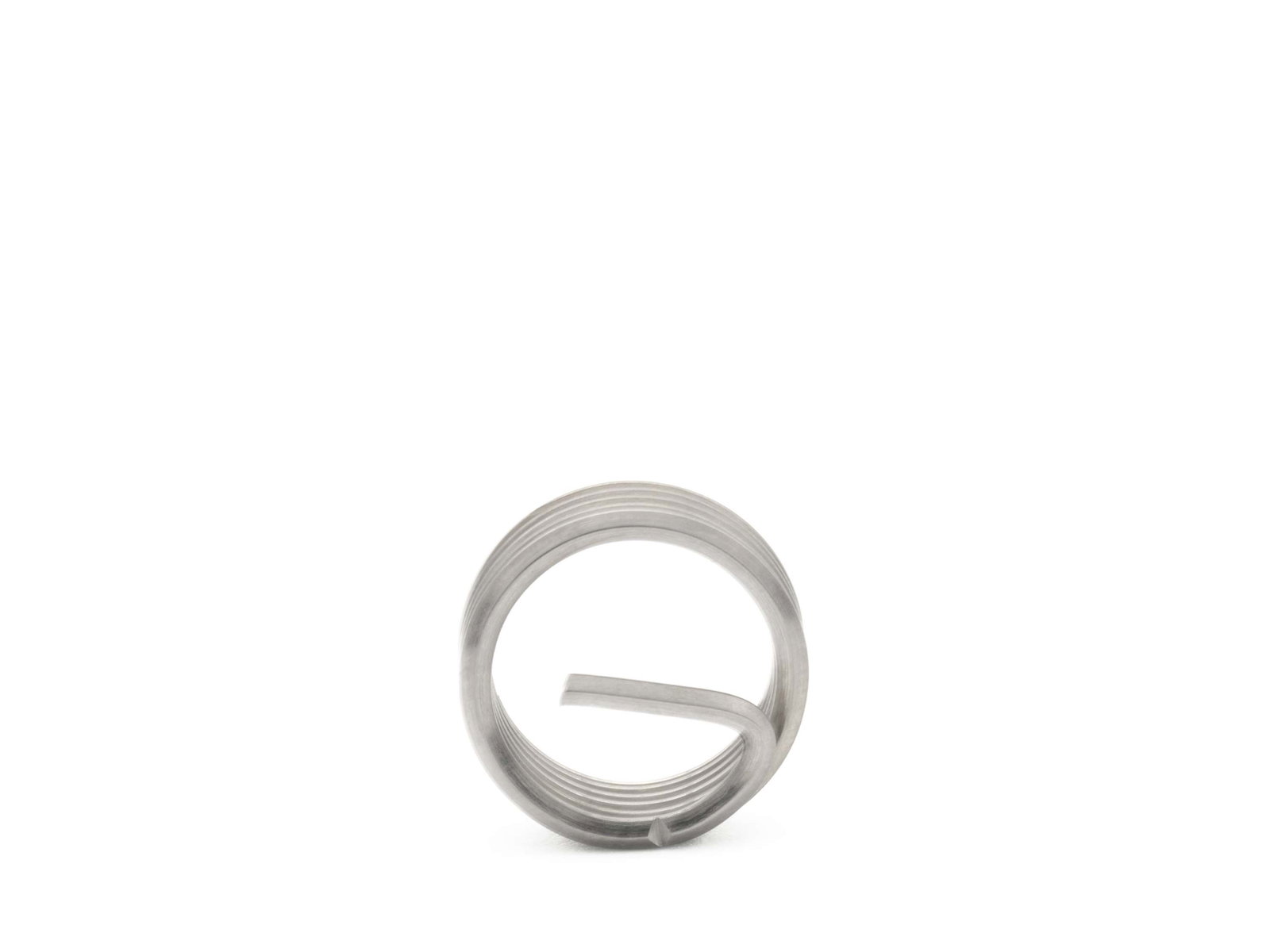

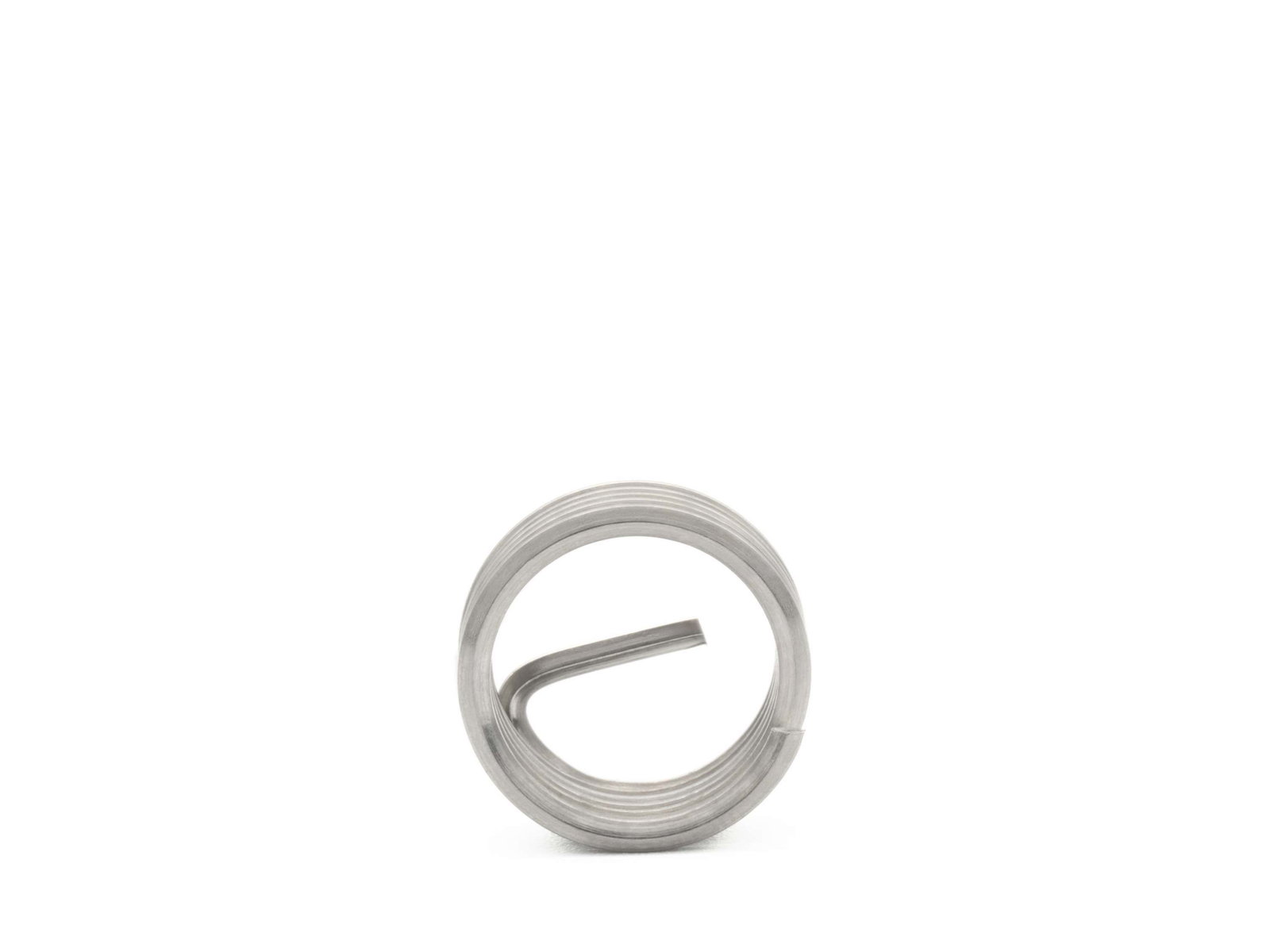

BaerCoil Inserts filetés G 1/8 x 28 - 2,0 D (6,35 mm) - passage libre - 100 pièces
En stock
BaerCoil Inserts filetés G 1/8 x 28 - 2,0 D (6,35 mm) - passage libre - 100 pièces
BaerCoil® Inserts filetés sont fabriqués à partir de matériaux de haute qualité Inserts filetés. BaerCoil® Inserts filetés assurent dans Réparation du filetage un assemblage fileté durable et puissant et une récupération des rebuts. Les inserts créent également des assemblages porteurs dans les matériaux à faible résistance au cisaillement. Inserts filetés sont précis et résistants à l'usure et maintiennent fermement ta vis dans son ancrage sans que le Insert fileté ne change. Idéal pour réparer les filetages arrachés ou usés. Inserts filetés est souvent utilisé dans l'automobile, l'électrotechnique, la technologie médicale, les constructions légères, ainsi que dans l'aérospatiale.
BaerCoil® Inserts filetés sont la solution parfaite pour les filetages endommagés. Ils sont percés et un nouveau Filetage CE (filet d'insertion) est taillé pour le fil Insert fileté. Souvent, ce filetage est aussi appelé filetage STI (STI=Screw Thread Insert). Ensuite, il s'agit de visser l'insert fileté BaerCoil® dans l'ancien filetage et donc de visser à nouveau les pièces. Avec BaerCoil® inserts de filetage, le filetage réalisé est beaucoup plus stable que le filetage d'origine.
Nos Inserts filetés font en sorte que les charges d'exploitation statiques et dynamiques soient répartis de manière équilibrée entre les différents filets. De plus, la flexibilité de Inserts filetés compense les éventuelles erreurs de pente et d'angle, ce qui permet d'obtenir un transfert de force optimal du boulon au filet femelle. Dans les constructions légères, BaerCoil® Inserts filetés aide à réduire le Matériau de support et à utiliser des assemblages vissés plus petits ou plus courts. Aujourd'hui, ils sont déjà un élément important dans l'aéronautique et la construction automobile. Ils permettent d'économiser beaucoup de matériel et contribuent à la préservation des ressources.
BaerCoilles ® Inserts filetés peuvent être raccourcis en fonction de la longueur nécessaire à l'aide d'un Pince coupante ou similaire.
Dimensions
| Diamètre |
1/8 |
|---|---|
| Dimension |
G (BSP) 1/8 x 28 |
| Inclinaison |
28 |
| Longueur |
2,0 D |
| T (Longueur à l'état monté) |
6,35 mm |
| Calcul de la longueur du filetage |
2,0 D signifie 2 fois le diamètre de calcul : 2 fois 3,175 mm=6,35 mm Diamètre nominal Le G (BSP) 1/8 est d'environ 9,73 mm, mais selon la norme, la longueur est calculée avec le diamètre de 3,175 mm pour le calcul |
Caractéristiques
| Direction |
A droite |
|---|---|
| Groupe de produits |
Inserts filetés |
| Matériel |
Acier inoxydable V2A (AISI 304, X5CrNi18-10, N°: 1.4301) |
| Norme de filetage |
G (BSP) : Filetage britannique standard Pipe selon DIN ISO 228 - Cylindrique Filetage de tuyau |
| Résistance à la traction à température ambiante |
>1400 N/mm² |
| Type |
Passage libre |
| Type de produit |
BaerCoil Inserts filetés |
| Résistance à la température |
315°C à long terme 425°C à court terme |
Applications
Toutes les utilisations normales pour Réparation du filetage et pour Renfort fileté
Dessin technique
| B (profondeur de filetage avec entrée) |
0,376 '' |
|---|---|
| D (profondeur minimale du carottage, sans pointe) |
0,412 '' |
| Diamètre |
1/8 |
| F (diamètre extérieur min. - max. avant installation) |
0,426 '' - 0,472 '' |
| Longueur |
2,0 D |
| T (Longueur à l'état monté) |
6,35 mm |
| P (profondeur) |
Le Insert fileté doit se trouver à 1/4 - 1/2 tours en dessous de la surface |
