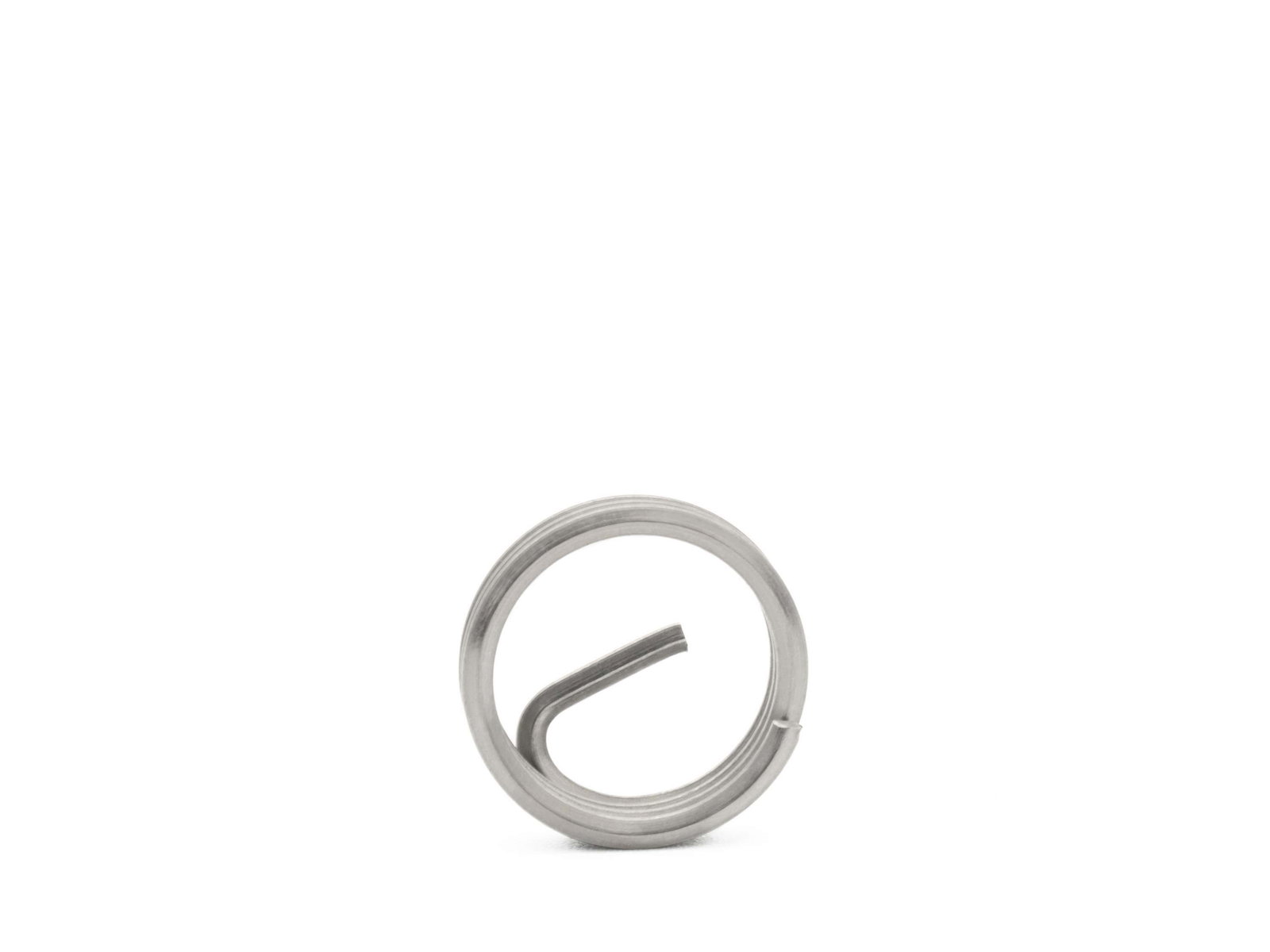

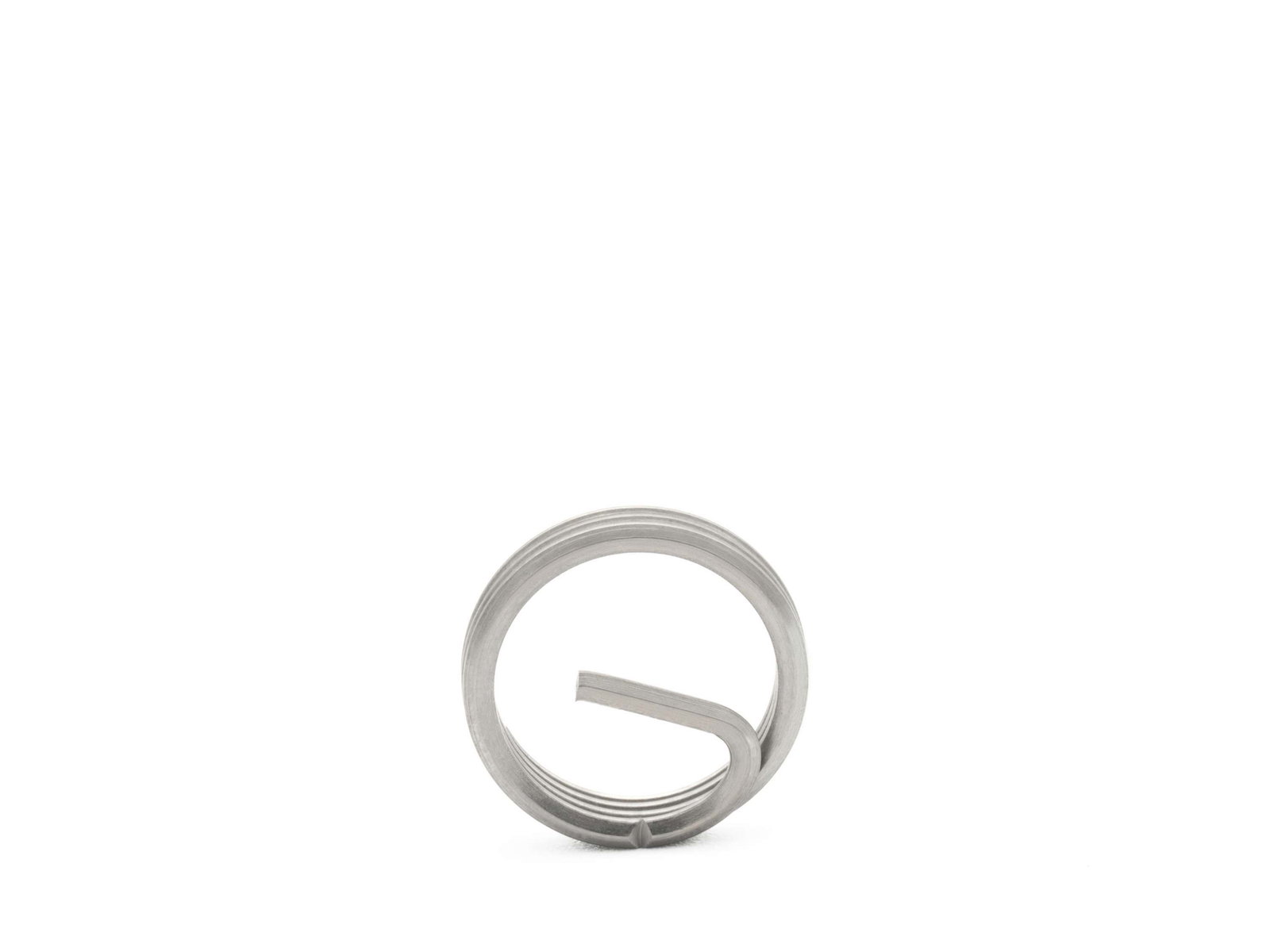

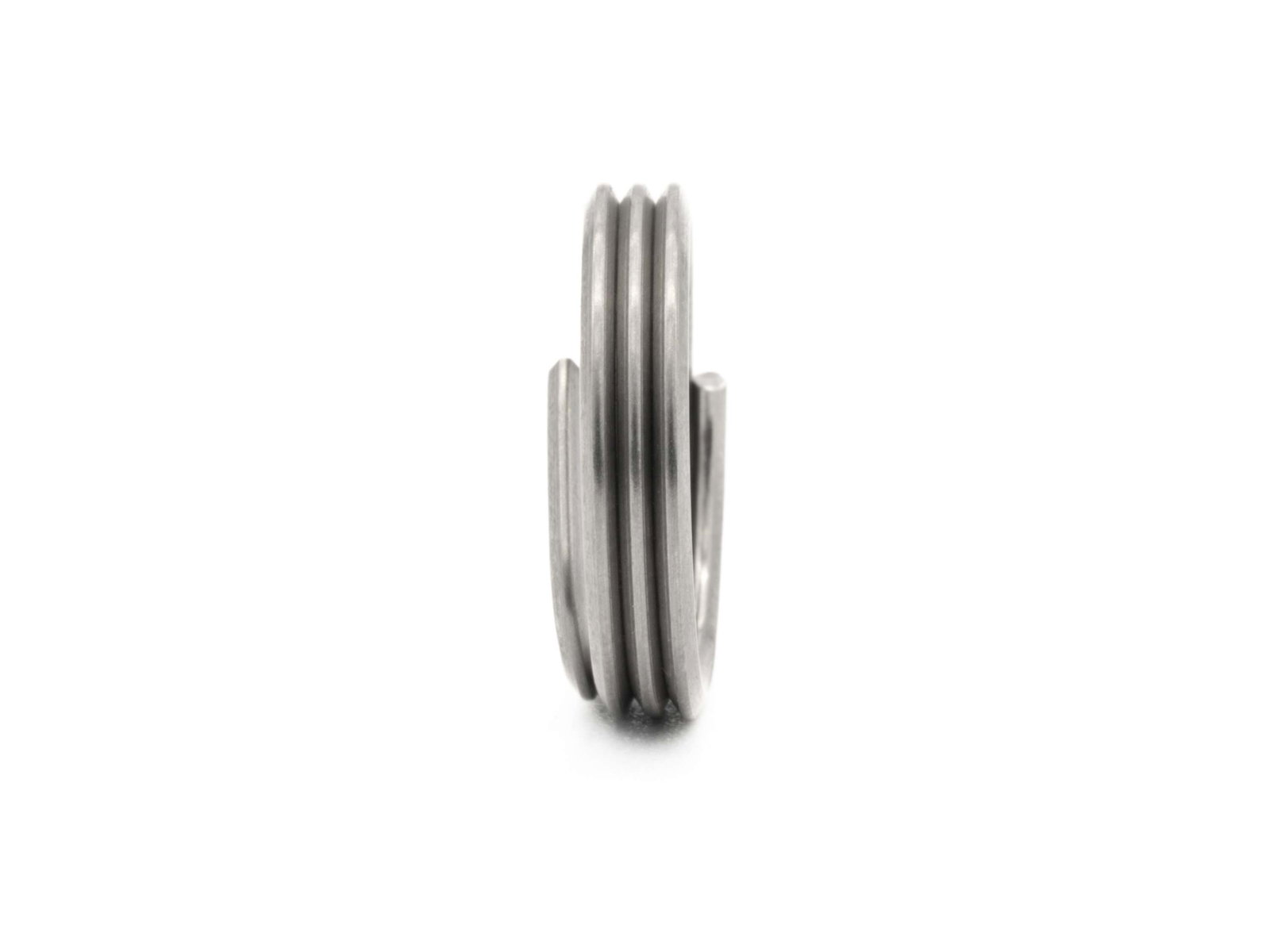

BaerCoil Inserts filetés G 3/4 x 14 - 1,0 D (19,05 mm) - passage libre - 5 pièces


Les inserts filetés BaerCoil® sont fabriqués à partir de matériaux de haute qualité. Ces inserts filetés à fil (hélicoïdaux) offrent un assemblage fileté durable et résistant, et permettent de récupérer des pièces rebutées lors de la réparation du filetage. Les inserts créent également des assemblages capables de supporter des charges dans des matériaux à faible résistance au cisaillement. Précis et résistants à l'usure, les inserts filetés maintiennent fermement votre vis en place sans qu'il soit nécessaire de changer l'insert fileté. Ils sont idéaux pour réparer des filets arrachés ou usés. Les inserts filetés sont couramment utilisés dans l'automobile, l'électrique, le médical, la construction légère et l'aéronautique.

Les inserts filetés BaerCoil® constituent la solution idéale pour les filets endommagés. Le filet endommagé est alésé, puis un nouveau filetage STI (Screw Thread Insert) est taraudé pour recevoir l'insert fileté. Ce filetage est souvent appelé également filetage STI (STI = Screw Thread Insert). L'insert fileté BaerCoil® est ensuite vissé dans l'ancien taraudage, ce qui permet de revisser à nouveau les pièces. Avec les inserts filetés BaerCoil®, le filet obtenu est nettement plus stable que le filet d'origine.

Les inserts filetés BaerCoil® sont un composant indispensable dans la construction aéronautique et automobile. Ils garantissent une répartition équilibrée des charges d'exploitation, statiques comme dynamiques, sur chacun des filets. De plus, la flexibilité des inserts filetés compense les éventuelles erreurs de Pas et d'angle, de sorte que la transmission de force optimale entre la vis et le filet de l'Écrou est assurée. Dans les constructions légères en particulier, les inserts filetés BaerCoil® permettent de réduire le matériau porteur et d'utiliser des assemblages vissés plus petits ou plus courts. Grâce à leur polyvalence et à leur fiabilité, les inserts filetés BaerCoil® sont aujourd'hui un composant indispensable dans de nombreux secteurs industriels.

Les inserts filetés BaerCoil peuvent être raccourcis à la longueur requise avec une pince coupante ou un outil similaire.

Dimensions

Diamètre 3/4
Dimension G (BSP) 3/4 x 14
Longueur 1,0 D
T (Longueur à l'état monté) 19,05 mm
Pas 14
Calcul de la longueur du filetage 1,0 D signifie 1 fois le diamètre de calcul : 1 fois 19,05 mm=19,05 mm
Diamètre nominal Le G (BSP) 3/4 est d'environ 26,44 mm, mais la longueur selon la norme est calculée avec le diamètre de 19,05 mm pour le calcul

Caractéristiques

Direction A droite
Groupe de produits Inserts filetés
Matériel Acier inoxydable V2A (AISI 304, X5CrNi18-10, N°: 1.4301)
Norme de filetage G (BSP) : Filetage britannique standard Pipe selon DIN ISO 228 - Cylindrique Filetage de tuyau
Résistance à la traction à température ambiante >1400 N/mm²
Type Passage libre
Type de produit BaerCoil Inserts filetés
Résistance à la température 315°C à long terme
425°C à court terme

Applications

Toutes les utilisations normales pour Réparation du filetage et pour Renfort fileté

Dessin technique

Dessin technique insert fileté BaerCoil
B (profondeur de filetage avec entrée) 0,999 ''
D (profondeur minimale de l'avant-trou, sans pointe) 1,070 ''
Diamètre 3/4
F (diamètre extérieur min. - max. avant installation) 1,127 '' - 1,228 ''
Longueur 1,0 D
T (Longueur à l'état monté) 19,05 mm
P (profondeur) Le Insert fileté doit se trouver à 1/4 - 1/2 tours en dessous de la surface

Contenu

5
