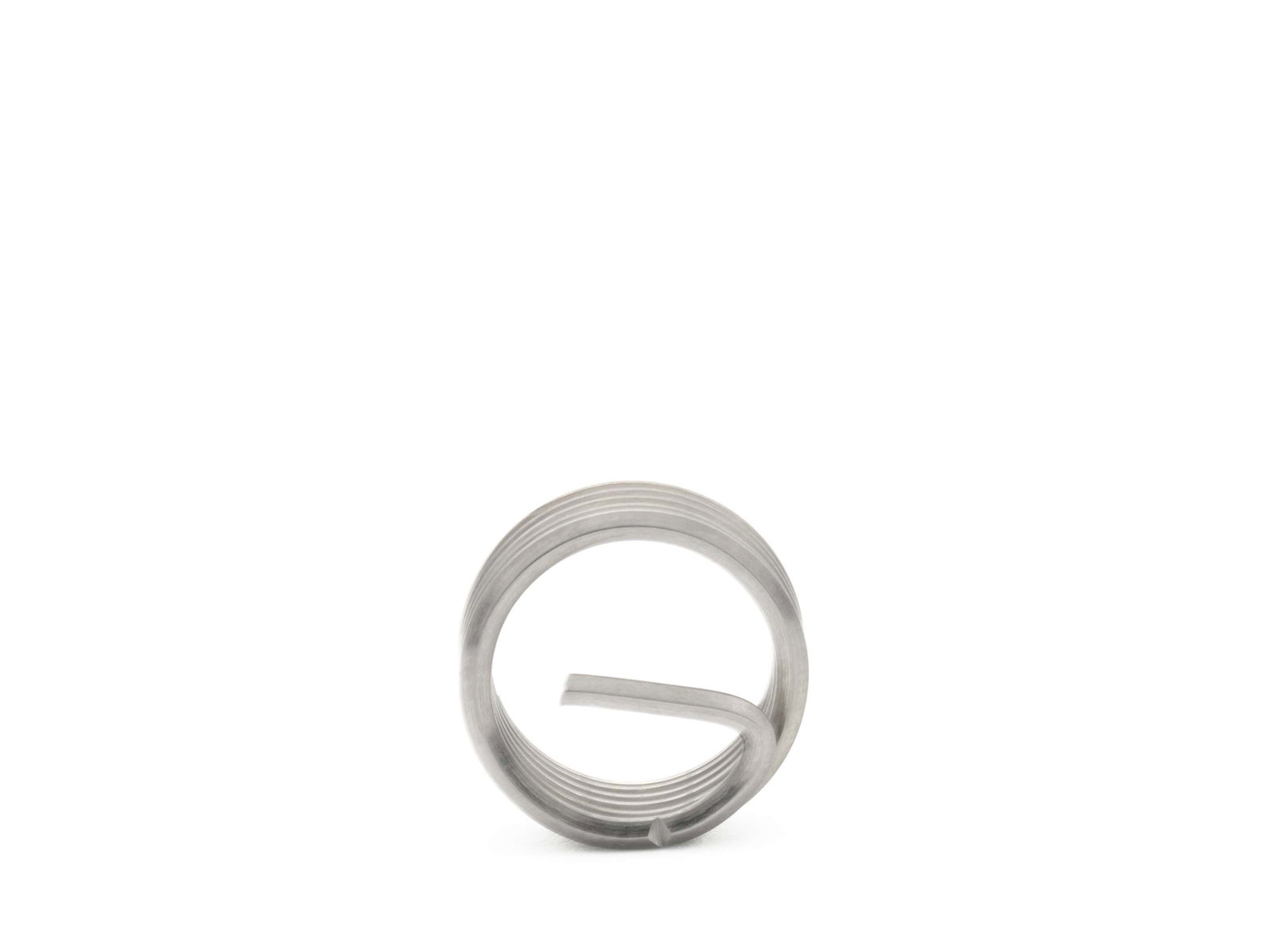

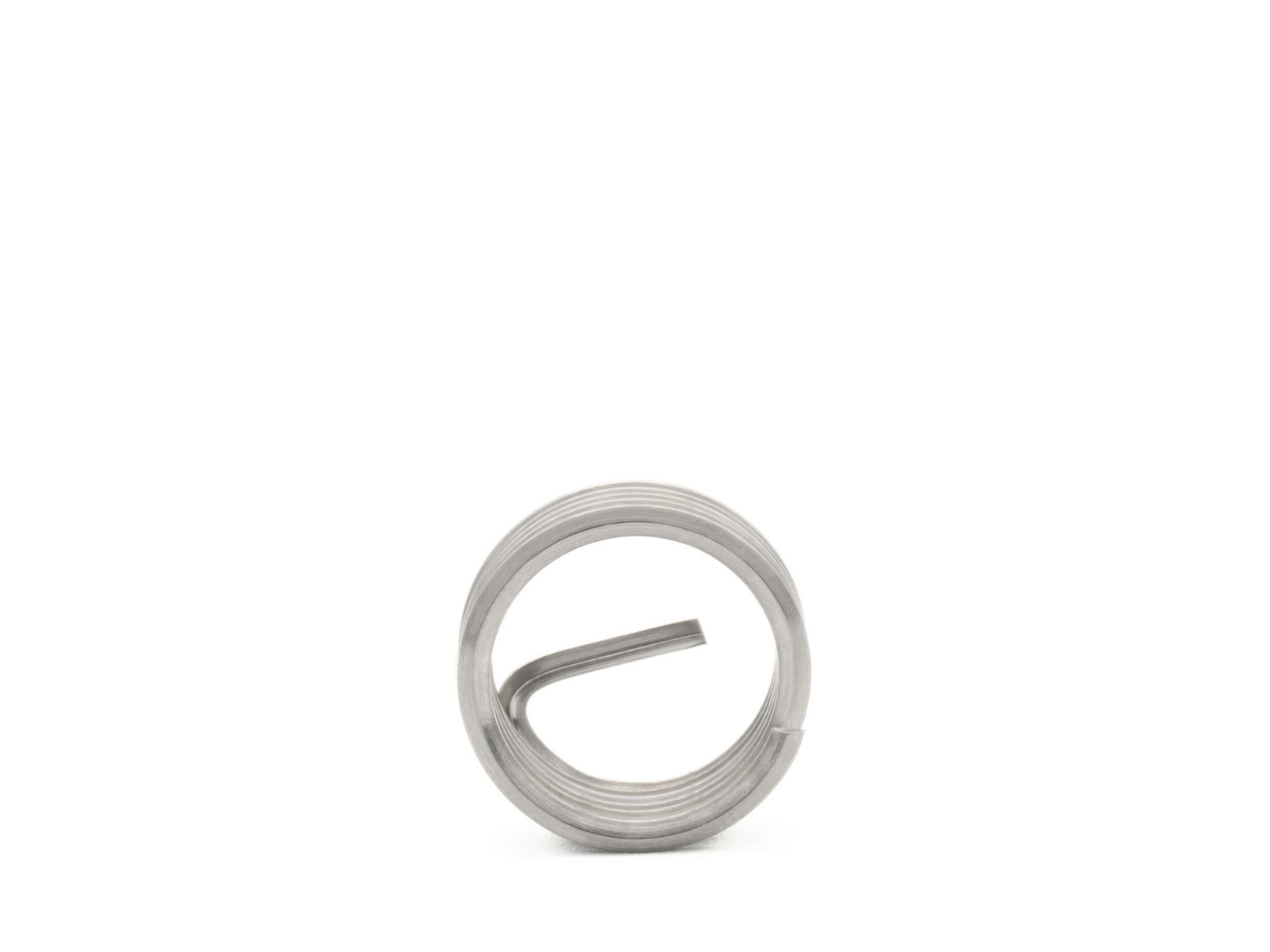

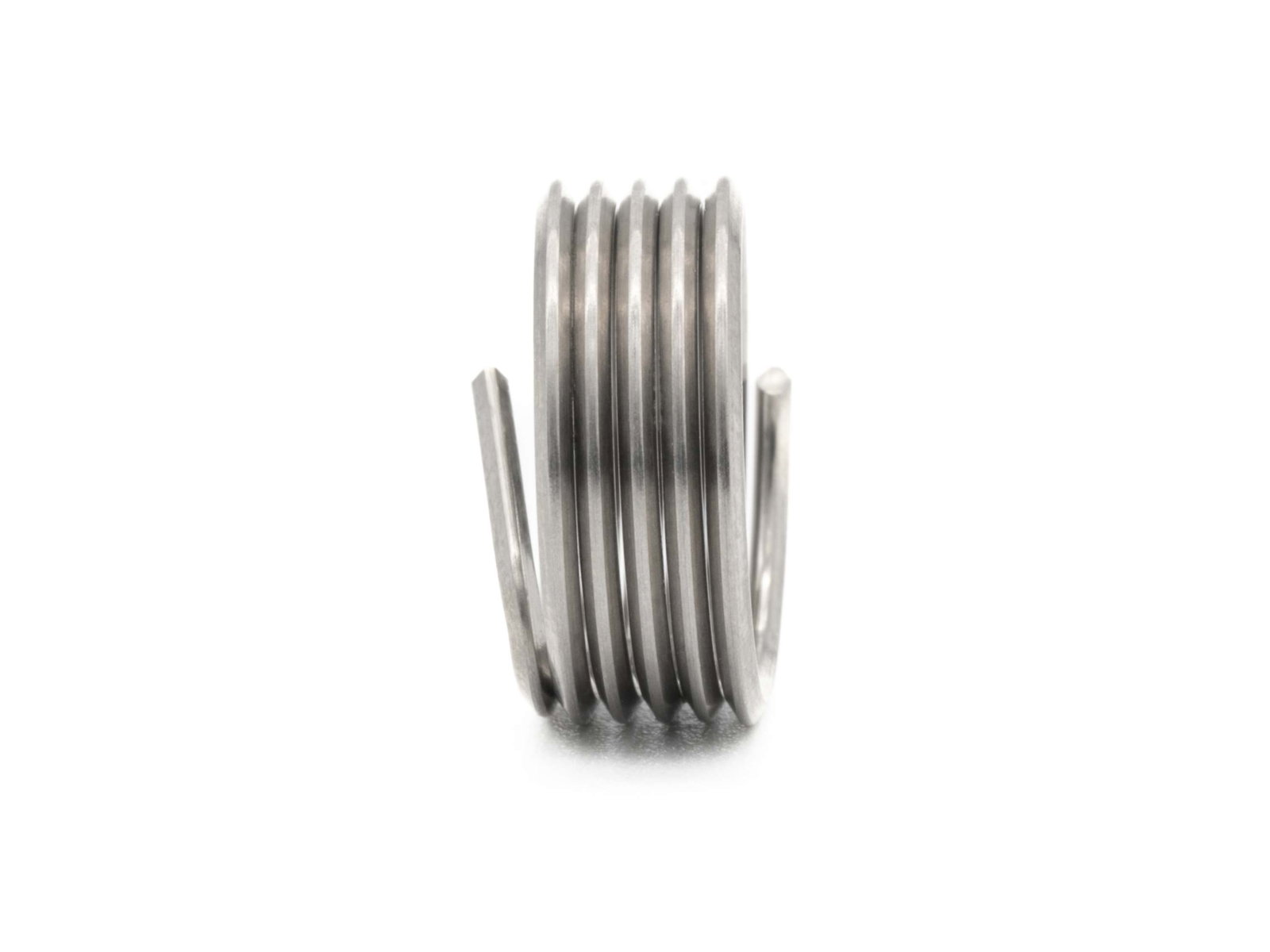

BaerCoil Inserts filetés G 3/4 x 14 - 2,0 D (38,1 mm) - passage libre - 5 pièces
En stock
BaerCoil Inserts filetés G 3/4 x 14 - 2,0 D (38,1 mm) - passage libre - 5 pièces
BaerCoil® Inserts filetés sont la meilleure solution pour ta réparation de filetage ! Avec eux, tu peux créer des assemblages filetés durables et puissants. Les inserts garantissent également que tu n'aies pas de déchets et que tu recycles tout. Les inserts sont précis et résistants à l'usure - ta vis restera fermement ancrée, sans que le Insert fileté ne glisse.
Pour Réparation du filetage avec des inserts de filetage de fil, le filetage est percé et un nouveau Filetage CE (filetage d'insertion) est taillé pour le fil Insert fileté. Souvent, ce filetage est aussi appelé filetage STI (STI=Screw Thread Insert).
BaerCoil® Inserts filetés assurent une transmission optimale de la force du boulon au filetage de l'écrou - même dans les constructions légères. Grâce à leur flexibilité, ils peuvent compenser les erreurs de pas et d'angle et garantir ainsi une transmission de force optimale. BaerCoil® Inserts filetés sont déjà des éléments importants dans l'industrie aéronautique et automobile et aident à réduire le Matériau de support et à utiliser des assemblages vissés plus petits et plus courts.
BaerCoil® Inserts filetés peut être raccourci en fonction de la longueur nécessaire à l'aide d'un Pince coupante ou similaire.
Dimensions
| Diamètre |
3/4 |
|---|---|
| Dimension |
G (BSP) 3/4 x 14 |
| Inclinaison |
14 |
| Longueur |
2,0 D |
| T (Longueur à l'état monté) |
38,1 mm |
| Calcul de la longueur du filetage |
2,0 D signifie 2 fois le diamètre de calcul : 2 fois 19,05 mm=38,1 mm Diamètre nominal La longueur de G (BSP) 3/4 est d'environ 26,44 mm, mais selon la norme de calcul, la longueur est calculée avec le diamètre de 19,05 mm |
Caractéristiques
| Direction |
A droite |
|---|---|
| Groupe de produits |
Inserts filetés |
| Matériel |
Acier inoxydable V2A (AISI 304, X5CrNi18-10, N°: 1.4301) |
| Norme de filetage |
G (BSP) : Filetage britannique standard Pipe selon DIN ISO 228 - Cylindrique Filetage de tuyau |
| Résistance à la traction à température ambiante |
>1400 N/mm² |
| Type |
Passage libre |
| Type de produit |
BaerCoil Inserts filetés |
| Résistance à la température |
315°C à long terme 425°C à court terme |
Applications
Toutes les utilisations normales pour Réparation du filetage et pour Renfort fileté
Dessin technique
| B (profondeur de filetage avec entrée) |
1,749 '' |
|---|---|
| D (profondeur minimale du carottage, sans pointe) |
1,820 '' |
| Diamètre |
3/4 |
| F (diamètre extérieur min. - max. avant installation) |
1,127 '' - 1,228 '' |
| Longueur |
2,0 D |
| T (Longueur à l'état monté) |
38,1 mm |
| P (profondeur) |
Le Insert fileté doit se trouver à 1/4 - 1/2 tours en dessous de la surface |
