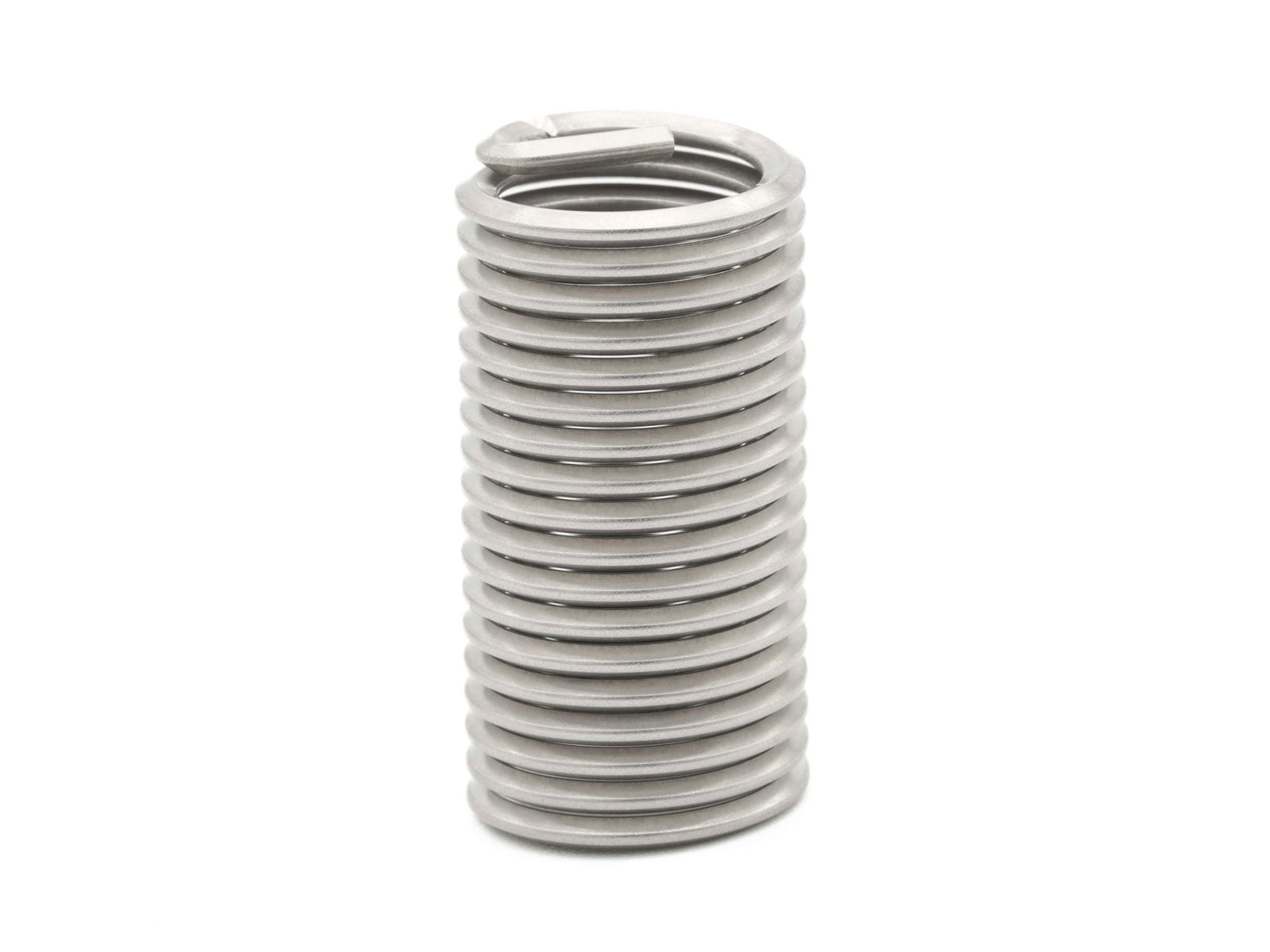

BaerCoil Inserts filetés M 10 x 1,25 - 3,0 D (30 mm) - passage libre - 100 pièces
En stock
BaerCoil Inserts filetés M 10 x 1,25 - 3,0 D (30 mm) - passage libre - 100 pièces
BaerCoil® Inserts filetés garantissent un assemblage durable et puissant et le retour des rebuts dans Réparation du filetage. Ils créent également des assemblages porteurs dans les matériaux à faible résistance au cisaillement. Les inserts sont précis et résistants à l'usure et maintiennent fermement ta vis dans l'ancrage sans que le Insert fileté ne se déforme. Idéal pour réparer les filetages endommagés ou usés. Inserts filetés est souvent utilisé dans des domaines tels que l'automobile, l'électricité, la technologie médicale ou la construction légère, ainsi que dans l'aérospatiale.
Le BaerCoil® Insert fileté est la solution parfaite pour les filetages endommagés et ce, tout en conservant Diamètre nominal. Pour Réparation du filetage avec des inserts de filetage de fil, le filetage est percé et un nouveau Filetage CE (insert de filetage) est taillé pour le fil Insert fileté. Souvent, ce filetage est aussi appelé STI (Screw Thread Insert). Ensuite, il s'agit de visser l'insert fileté BaerCoil® dans l'ancien filetage et donc de visser à nouveau les pièces. Avec les inserts de filetage BaerCoil®, le filetage fabriqué est beaucoup plus stable que le filetage d'origine.
BaerCoil® Inserts filetés sont des éléments de construction sophistiqués qui assurent un transfert de force optimal du boulon au filet femelle. Ils compensent les erreurs de pas et d'angle et répartissent ainsi les charges d'exploitation statiques et dynamiques de manière égale sur tous les pas de vis. Ceci est particulièrement important dans les constructions légères où le Matériau de support doit être réduit. BaerCoil® Inserts filetés permettent d'utiliser des assemblages vissés plus petits et plus courts. Aujourd'hui, ils sont déjà un élément important de l'industrie aéronautique et automobile.
BaerCoil® Inserts filetés peuvent être raccourcis, en fonction de la longueur nécessaire, à l'aide d'un Pince coupante ou similaire.
Dimensions
| Diamètre |
10 |
|---|---|
| Dimension |
MF 10 x 1,25 |
| Inclinaison |
1,25 |
| Longueur |
3,0 D |
| T (Longueur à l'état monté) |
30 mm |
| Calcul de la longueur du filetage |
3,0 D signifie 3 fois le diamètre : 3 fois 10 mm=30 mm Diamètre nominal Pour MF 10, le diamètre est de 10 mm |
Caractéristiques
| Direction |
A droite |
|---|---|
| Groupe de produits |
Inserts filetés |
| Matériel |
Acier inoxydable V2A (AISI 304, X5CrNi18-10, N°: 1.4301) |
| Norme de filetage |
MF : ISO métrique Filetage fin selon DIN 13 |
| Résistance à la traction à température ambiante |
>1400 N/mm² |
| Tolérance |
ISO2/6H |
| Type |
Passage libre |
| Type de produit |
BaerCoil Inserts filetés |
| Résistance à la température |
315°C à long terme 425°C à court terme |
Applications
Toutes les utilisations normales pour Réparation du filetage et pour Renfort fileté
Dessin technique
| B (profondeur de filetage avec entrée) |
34,38 mm |
|---|---|
| D (profondeur minimale du carottage, sans pointe) |
35,63 mm |
| Diamètre |
10 |
| F (diamètre extérieur min. - max. avant installation) |
11,45 mm - 12,65 mm |
| Longueur |
3,0 D |
| T (Longueur à l'état monté) |
30 mm |
| P (profondeur) |
Le Insert fileté doit se trouver à 1/4 - 1/2 tours en dessous de la surface |
