BaerCoil Inserts filetés M 16 x 1,5 - 2,5 D (40 mm) - passage libre - 50 pièces


BaerCoil® Inserts filetés garantissent un assemblage durable et puissant dans Réparation du filetage. Les inserts créent également des assemblages porteurs dans des matériaux à faible résistance au cisaillement. Inserts filetés sont précis et résistants à l'usure et maintiennent fermement ta vis dans l'ancrage sans que le Insert fileté ne change. Idéal pour réparer les filetages arrachés ou usés. Inserts filetés se retrouve souvent dans l'automobile, l'électrotechnique, la technologie médicale, la construction légère ainsi que dans l'aérospatiale.

Le BaerCoil® Insert fileté est la solution parfaite pour les filetages endommagés - avec le même diamètre nominal ! Pour Réparation du filetage avec des inserts de filetage de fil, le filetage est percé et un nouveau Filetage CE (insert de filetage) est taillé pour le fil Insert fileté. Souvent, ce filetage est aussi appelé filetage STI (Screw Thread Insert).

BaerCoil® Inserts filetés assurent une transmission optimale de la force du boulon au filetage de l'écrou - même dans les constructions légères. Grâce à leur flexibilité, ils peuvent compenser les erreurs de pas et d'angle et garantir ainsi une transmission de force optimale. BaerCoil® Inserts filetés sont déjà des éléments importants dans l'industrie aéronautique et automobile et aident à réduire le Matériau de support et à utiliser des assemblages vissés plus petits et plus courts.

BaerCoil® Inserts filetés peut être raccourci en fonction de la longueur nécessaire à l'aide d'un Pince coupante ou similaire.

Dimensions

Diamètre 16
Dimension MF 16 x 1,5
Longueur 2,5 D
T (Longueur à l'état monté) 40 mm
Pas 1,5
Calcul de la longueur du filetage Diamètre nominal 2,5 D signifie 2,5 fois le diamètre : 2,5 fois 16 mm=40 mm
Le MF 16 a un diamètre de 16 mm

Caractéristiques

Direction A droite
Groupe de produits Inserts filetés
Matériel Acier inoxydable V2A (AISI 304, X5CrNi18-10, N°: 1.4301)
Norme de filetage MF : ISO métrique Filetage fin selon DIN 13
Résistance à la traction à température ambiante >1400 N/mm²
Tolérance ISO2/6H
Type Passage libre
Type de produit BaerCoil Inserts filetés
Résistance à la température 315°C à long terme
425°C à court terme

Applications

Toutes les utilisations normales pour Réparation du filetage et pour Renfort fileté

Dessin technique

Dessin technique insert fileté BaerCoil
B (profondeur de filetage avec entrée) 45,25 mm
D (profondeur minimale de l'avant-trou, sans pointe) 46,75 mm
Diamètre 16
F (diamètre extérieur min. - max. avant installation) 17,75 mm - 19,60 mm
Longueur 2,5 D
T (Longueur à l'état monté) 40 mm
P (profondeur) Le Insert fileté doit se trouver à 1/4 - 1/2 tours en dessous de la surface

Contenu

50

Vidéo d'instructions d'utilisation

0 sur 0 avis

Note moyenne de 0 sur 5 étoiles

Laissez un avis

Partage votre avis sur le produit avec d'autres clients.


Zubehör

BaerCoil HSSG Tarauds à incision M 16 x 1,5 EG (avec surdimensionnement pour les inserts de filetage de fil) Express en Allemagne
BaerCoil HSSG Tarauds à incision M 16 x 1,5 EG (avec surdimensionnement pour les inserts de filetage de fil)
  • Commandez avant demain, 14:00, livraison estimée jeu. 19 nov. – ven. 20 nov.
  • Livraison express en Allemagne : commandez avant demain, 13:00, livraison jeu. 19 nov.
En stock Numéro d'article B3034-1
25,32 € Prix TVA incluse
Quantité de produit : Entrez la quantité souhaitée ou utilisez les boutons pour augmenter ou diminuer la quantité.
Outil d'extraction BaerCoil M 11 - M 24 | UNC 3/8 – UNC 1“ Express en Allemagne
Outil d'extraction BaerCoil M 11 - M 24 | UNC 3/8 – UNC 1“
  • Commandez avant demain, 14:00, livraison estimée jeu. 19 nov. – ven. 20 nov.
  • Livraison express en Allemagne : commandez avant demain, 13:00, livraison jeu. 19 nov.
En stock Numéro d'article B7053
47,98 € Prix TVA incluse
Quantité de produit : Entrez la quantité souhaitée ou utilisez les boutons pour augmenter ou diminuer la quantité.

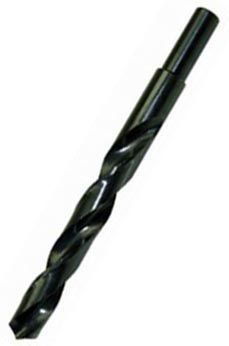

BaerCoil HSS Foret hélicoïdal avec tige abaissée 16,50 mm Express en Allemagne
