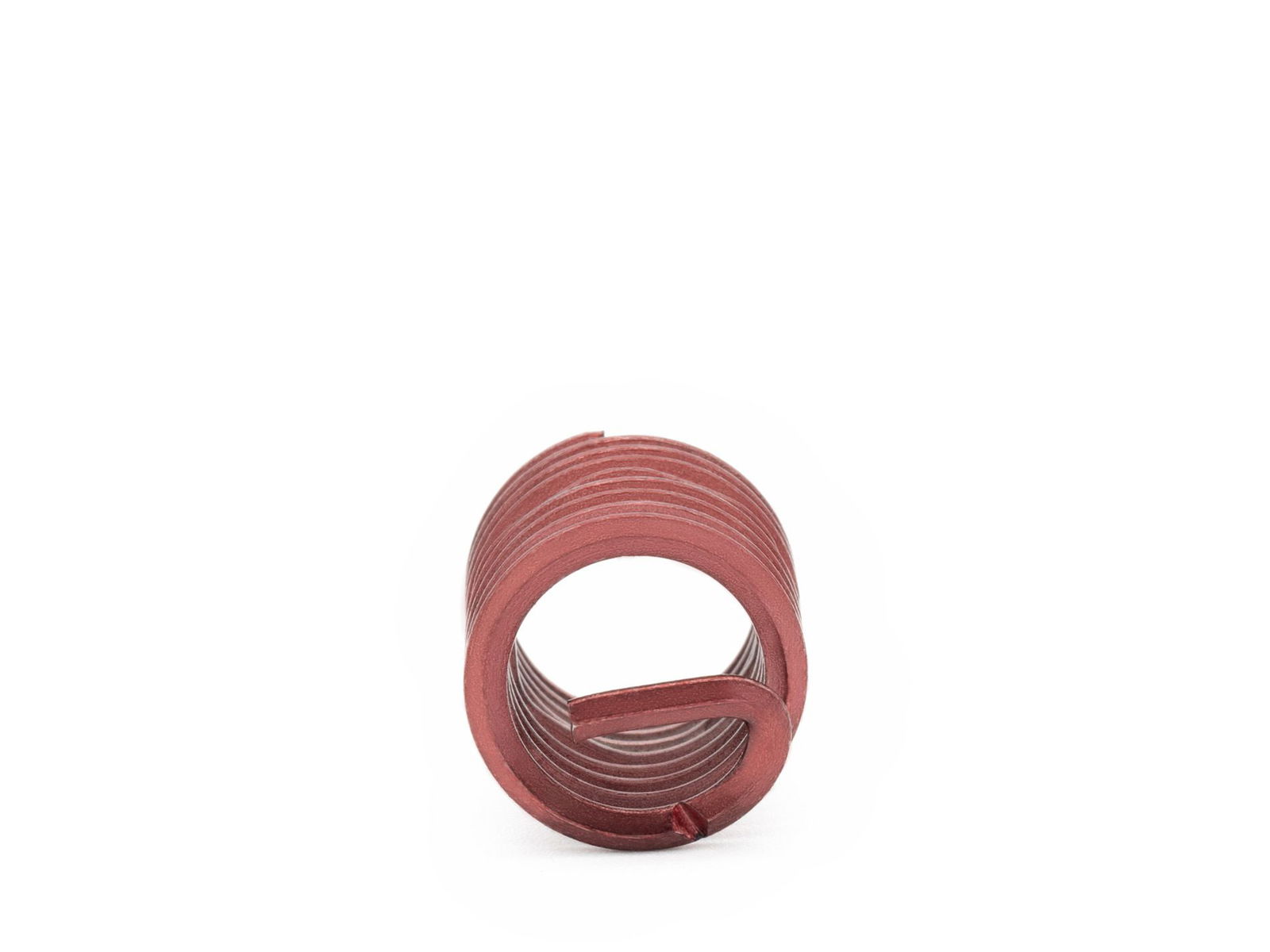

BaerCoil Inserts filetés M 16 x 2,0 - 1,5 D (24 mm) - screw grip (blocage de vis) - 10 pcs.
En stock
BaerCoil Inserts filetés M 16 x 2,0 - 1,5 D (24 mm) - screw grip (blocage de vis) - 10 pcs.
BaerCoil® Inserts filetés sont la solution parfaite pour un assemblage fileté durable et puissant et pour la récupération des rebuts. Ils créent également des assemblages porteurs dans des matériaux à faible résistance au cisaillement et sont précis et résistants à l'usure. Inserts filetés sont souvent utilisés dans l'automobile, l'ingénierie électrique, l'ingénierie médicale, les constructions légères et l'aérospatiale.
Le BaerCoil® Insert fileté est la solution parfaite pour les filetages endommagés. Filetage CE (filet d'insertion) est coupé et l'insert BaerCoil® est vissé. Le filet fabriqué est beaucoup plus solide que le filet d'origine.
BaerCoil® Inserts filetés sont indispensables pour une transmission optimale des forces dans les constructions légères. Ils veillent à ce que les charges d'exploitation statiques et dynamiques soient répartis de manière équilibrée entre les différents filets. La flexibilité de Inserts filetés compense également les éventuelles erreurs de pente et d'angle. BaerCoil® Inserts filetés permettent non seulement de gagner du temps et de l'argent, mais sont aussi beaucoup plus légers et compacts que les assemblages vissés traditionnels.
BaerCoil®vis autobloquantes Inserts filetés |type "screw grip " - Tous les avantages en un coup d'œil
Avec les inserts filetés autobloquants "screw grip", ta construction reste stable - qu'il s'agisse de chocs, de vibrations permanentes ou de mouvements. Les vis de sécurité BaerCoil® Inserts filetés complètent le Propriétés de l'assemblage "à passage libre" et agissent par leurs spires de forme polygonale en serrant les flancs de la vis vissée. Veuillez utiliser pour cela uniquement des vis de classe de résistance supérieure, car il en résulte une adhérence par frottement élastique. Les couples de serrage sont comparables aux indications de la norme DIN 267 partie 15 et ISO 2320. Veuillez noter que les inserts screw grip nécessitent des outils de vissage spéciaux de diamètre réduit.
BaerCoil® Inserts filetés peuvent être raccourcis si nécessaire, en fonction de la longueur requise, avec un Pince coupante ou similaire. Il faut noter que les Inserts filetés avec Fixation de la vis ont un enroulement polygonal à peu près au milieu de l'insert. Celle-ci ne doit pas être enlevée lors du raccourcissement afin de conserver l'effet de blocage de la vis.
Dimensions
| Diamètre |
16 |
|---|---|
| Dimension |
M 16 x 2,0 |
| Inclinaison |
2,0 |
| Longueur |
1,5 D |
| T (Longueur à l'état monté) |
24 mm |
| Calcul de la longueur du filetage |
1,5 D signifie 1,5 fois le diamètre : 1,5 fois 16 mm=24 mm Diamètre nominal Le diamètre de M 16 est de 16 mm |
Caractéristiques
| Direction |
A droite |
|---|---|
| Groupe de produits |
Inserts filetés |
| Matériel |
Acier inoxydable V2A (AISI 304, X5CrNi18-10, N°: 1.4301) |
| Norme de filetage |
M : Métrique ISO- Filetage standard selon DIN 13 |
| Résistance à la traction à température ambiante |
>1400 N/mm² |
| Tolérance |
ISO2/6H |
| Type |
Screw grip (bloquant les vis) |
| Type de produit |
BaerCoil Inserts filetés |
| Résistance à la température |
315°C à long terme 425°C à court terme |
Applications
Toutes les utilisations normales pour Réparation du filetage et pour Renfort fileté
Dessin technique
| B (profondeur de filetage avec entrée) |
31,00 mm |
|---|---|
| D (profondeur minimale du carottage, sans pointe) |
33,00 mm |
| Diamètre |
16 |
| F (diamètre extérieur min. - max. avant installation) |
18,31 mm - 19,60 mm |
| Longueur |
1,5 D |
| T (Longueur à l'état monté) |
24 mm |
| P (profondeur) |
Le Insert fileté doit se trouver à 1/4 - 1/2 tours en dessous de la surface |
