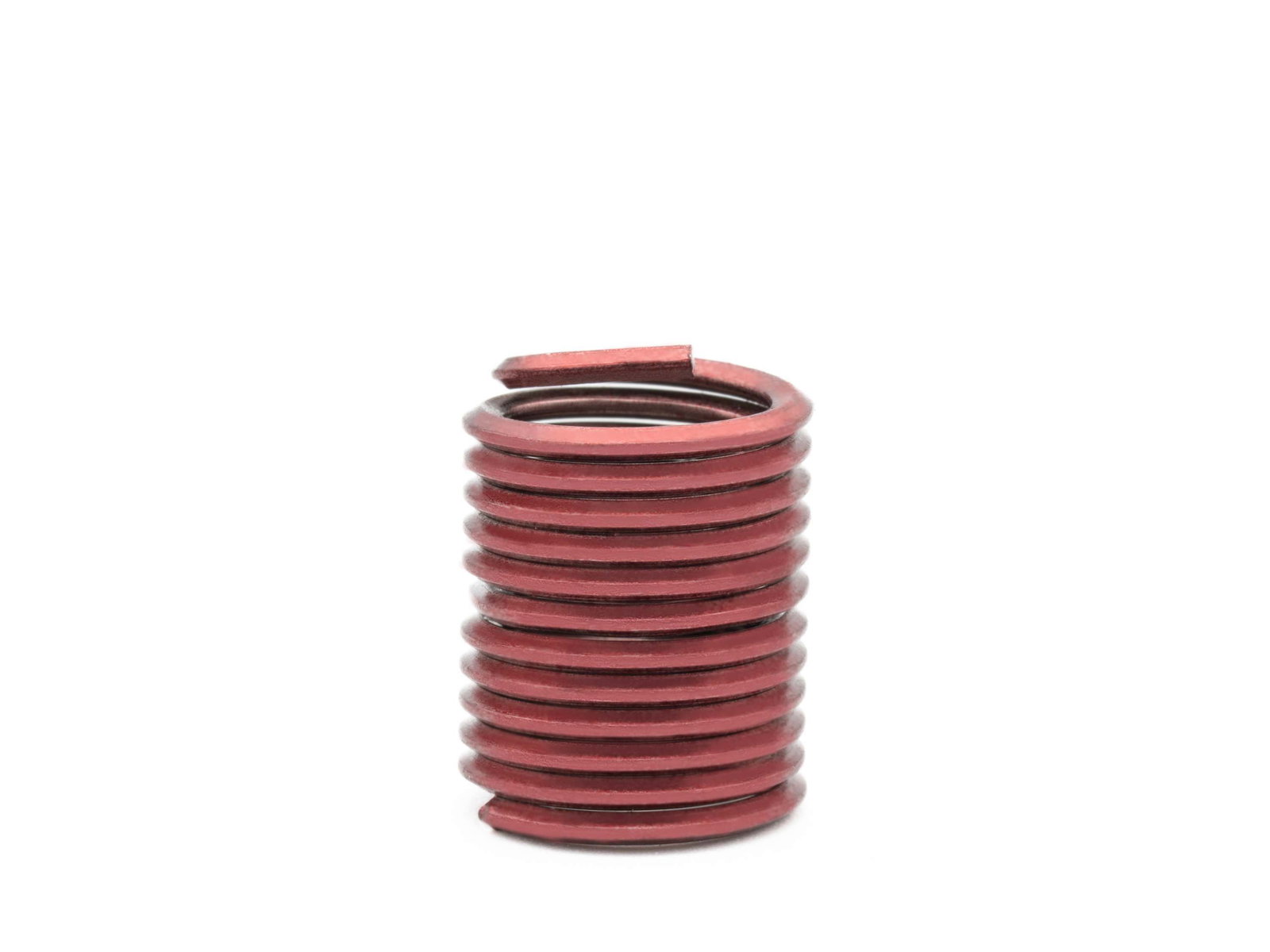

BaerCoil Inserts filetés M 16 x 2,0 - 2,0 D (32 mm) - screw grip (blocage de vis) - 50 pcs.
BaerCoil Inserts filetés M 16 x 2,0 - 2,0 D (32 mm) - screw grip (blocage de vis) - 50 pcs.
BaerCoil® Inserts filetés garantissent dans Réparation du filetage un assemblage fileté durable et puissant et une récupération des rebuts. Les inserts créent également des assemblages porteurs dans des matériaux à faible résistance au cisaillement. Inserts filetés sont précis et résistants à l'usure et maintiennent fermement ta vis dans l'ancrage sans que le Insert fileté ne change. Idéal pour réparer les filets arrachés ou usés. Inserts filetés est souvent utilisé dans l'automobile, l'électrotechnique, la technologie médicale, les constructions légères, ainsi que dans l'aéronautique et l'aérospatiale.
Le BaerCoil® Insert fileté est la solution parfaite pour les filetages endommagés - avec le même diamètre nominal ! Pour Réparation du filetage avec des inserts de filetage de fil, le filetage est percé et un nouveau Filetage CE (insert de filetage) est taillé pour le fil Insert fileté. Souvent, ce filetage est aussi appelé filetage STI (Screw Thread Insert).
BaerCoil® Inserts filetés sont un élément indispensable dans l'aéronautique et la construction automobile. Ils veillent à ce que les charges d'exploitation statiques et dynamiques soient répartis de manière équilibrée entre les différents filets. De plus, la flexibilité de Inserts filetés compense les éventuelles erreurs de pente et d'angle, ce qui permet d'obtenir une transmission de force optimale du boulon au filet femelle. En particulier dans les constructions légères, BaerCoil® Inserts filetés aide à réduire le Matériau de support et à utiliser des assemblages vissés plus petits ou plus courts. Grâce à leur polyvalence et à leur fiabilité, BaerCoil® Inserts filetés est aujourd'hui un élément indispensable dans de nombreuses industries.
BaerCoil Inserts filetés |Type "screw grip " - Tous les avantages en un coup d'œil
Avec les inserts filetés autobloquants "screw grip", ta construction reste stable - qu'il s'agisse de chocs, de vibrations permanentes ou de mouvements. Les vis de sécurité BaerCoil® Inserts filetés complètent le Propriétés de l'assemblage "à passage libre" et agissent par leurs spires de forme polygonale en serrant les flancs de la vis vissée. Veuillez utiliser pour cela uniquement des vis de classe de résistance supérieure, car il en résulte une adhérence par frottement élastique. Les couples de serrage sont comparables aux indications de la norme DIN 267 partie 15 et ISO 2320. Veuillez noter que les inserts screw grip nécessitent des outils de vissage spéciaux de diamètre réduit.
BaerCoil® Inserts filetés peuvent être raccourcis si nécessaire, en fonction de la longueur requise, avec un Pince coupante ou similaire. Il faut noter que les Inserts filetés avec Fixation de la vis ont un enroulement polygonal à peu près au milieu de l'insert. Celle-ci ne doit pas être enlevée lors du raccourcissement afin de conserver l'effet de blocage de la vis.
Dimensions
| Diamètre |
16 |
|---|---|
| Dimension |
M 16 x 2,0 |
| Inclinaison |
2,0 |
| Longueur |
2,0 D |
| T (Longueur à l'état monté) |
32 mm |
| Calcul de la longueur du filetage |
2,0 D signifie 2 fois le diamètre : 2 fois 16 mm=32 mm Diamètre nominal Pour M 16, le diamètre est de 16 mm |
Caractéristiques
| Direction |
A droite |
|---|---|
| Groupe de produits |
Inserts filetés |
| Matériel |
Acier inoxydable V2A (AISI 304, X5CrNi18-10, N°: 1.4301) |
| Norme de filetage |
M : Métrique ISO- Filetage standard selon DIN 13 |
| Résistance à la traction à température ambiante |
>1400 N/mm² |
| Tolérance |
ISO2/6H |
| Type |
Screw grip (bloquant les vis) |
| Type de produit |
BaerCoil Inserts filetés |
| Résistance à la température |
315°C à long terme 425°C à court terme |
Applications
Toutes les utilisations normales pour Réparation du filetage et pour Renfort fileté
Dessin technique
| B (profondeur de filetage avec entrée) |
39,00 mm |
|---|---|
| D (profondeur minimale du carottage, sans pointe) |
41,00 mm |
| Diamètre |
16 |
| F (diamètre extérieur min. - max. avant installation) |
18,31 mm - 19,60 mm |
| Longueur |
2,0 D |
| T (Longueur à l'état monté) |
32 mm |
| P (profondeur) |
Le Insert fileté doit se trouver à 1/4 - 1/2 tours en dessous de la surface |
