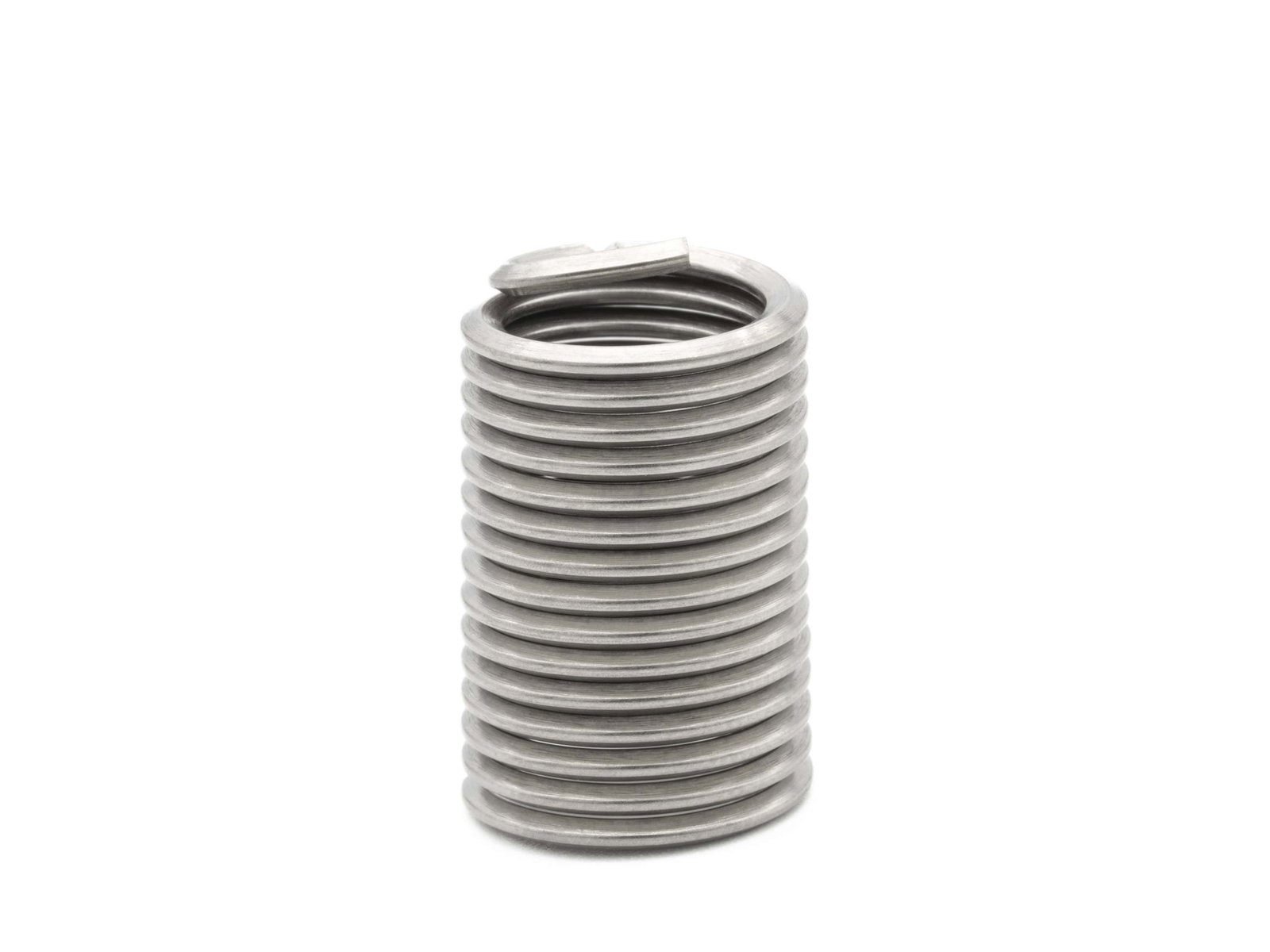

BaerCoil Inserts filetés M 18 x 2,5 - 2,5 D (45 mm) - passage libre - 25 pièces
BaerCoil Inserts filetés M 18 x 2,5 - 2,5 D (45 mm) - passage libre - 25 pièces
BaerCoil® Inserts filetés sont la solution parfaite pour un assemblage fileté durable et puissant et pour la récupération des rebuts. Ils créent également des assemblages porteurs dans des matériaux à faible résistance au cisaillement et sont précis et résistants à l'usure. Inserts filetés sont souvent utilisés dans l'automobile, l'ingénierie électrique, l'ingénierie médicale, les constructions légères et l'aérospatiale.
Le BaerCoil® Insert fileté est la solution parfaite pour les filetages endommagés - avec le même diamètre nominal ! Pour Réparation du filetage avec des inserts de filetage de fil, le filetage est percé et un nouveau Filetage CE (insert de filetage) est taillé pour le fil Insert fileté. Ce type de filetage est souvent appelé filetage STI (Screw Thread Insert).
Nos Inserts filetés font en sorte que les charges d'exploitation statiques et dynamiques soient répartis de manière équilibrée entre les différents filets. De plus, la flexibilité de Inserts filetés compense les éventuelles erreurs de pente et d'angle, ce qui permet d'obtenir un transfert de force optimal du boulon vers le filetage femelle. En particulier dans les constructions légères, BaerCoil® Inserts filetés aide à réduire le Matériau de support et à utiliser des assemblages vissés plus petits ou plus courts. Aujourd'hui, ils sont déjà un élément important dans l'aéronautique et la construction automobile. Ils permettent d'économiser beaucoup de matériel et contribuent à la préservation des ressources.
BaerCoilles ® Inserts filetés peuvent être raccourcis en fonction de la longueur nécessaire à l'aide d'un Pince coupante ou d'un outil similaire.
Dimensions
| Diamètre |
18 |
|---|---|
| Dimension |
M 18 x 2,5 |
| Inclinaison |
2,5 |
| Longueur |
2,5 D |
| T (Longueur à l'état monté) |
45 mm |
| Calcul de la longueur du filetage |
2,5 D signifie 2,5 fois le diamètre : 2,5 fois 18 mm=45 mm Diamètre nominal Le diamètre de M 18 est de 18 mm |
Caractéristiques
| Direction |
A droite |
|---|---|
| Groupe de produits |
Inserts filetés |
| Matériel |
Acier inoxydable V2A (AISI 304, X5CrNi18-10, N°: 1.4301) |
| Norme de filetage |
M : Métrique ISO- Filetage standard selon DIN 13 |
| Résistance à la traction à température ambiante |
>1400 N/mm² |
| Tolérance |
ISO2/6H |
| Type |
Passage libre |
| Type de produit |
BaerCoil Inserts filetés |
| Résistance à la température |
315°C à long terme 425°C à court terme |
Applications
Toutes les utilisations normales pour Réparation du filetage et pour Renfort fileté
Dessin technique
| B (profondeur de filetage avec entrée) |
53,75 mm |
|---|---|
| D (profondeur minimale du carottage, sans pointe) |
56,25 mm |
| Diamètre |
18 |
| F (diamètre extérieur min. - max. avant installation) |
20,86 mm - 22,00 mm |
| Longueur |
2,5 D |
| T (Longueur à l'état monté) |
45 mm |
| P (profondeur) |
Le Insert fileté doit se trouver à 1/4 - 1/2 tours en dessous de la surface |
