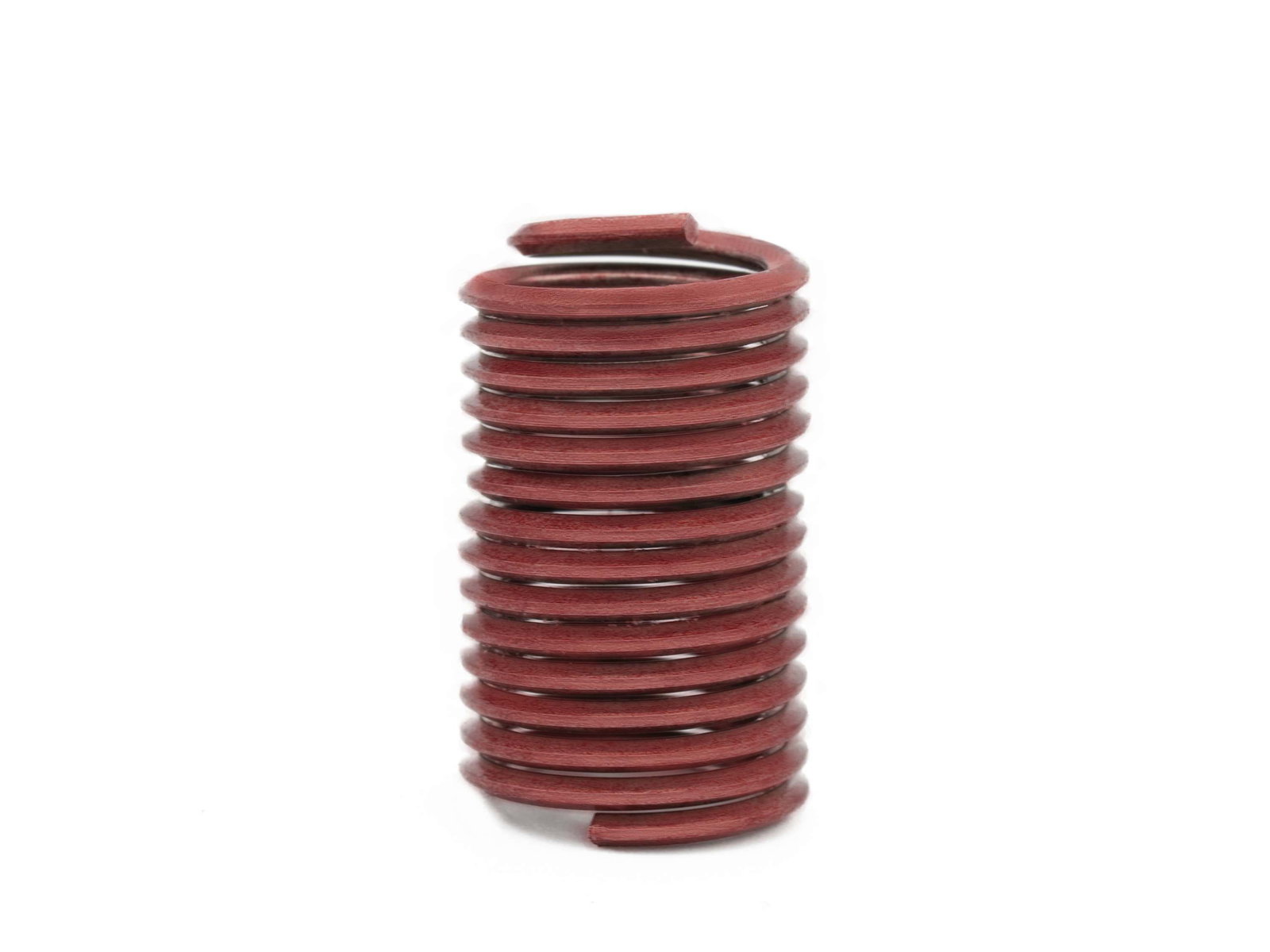

BaerCoil Inserts filetés M 2,2 x 0,45 - 2,5 D (5,5 mm) - screw grip (blocage de vis) - 100 pcs.
BaerCoil Inserts filetés M 2,2 x 0,45 - 2,5 D (5,5 mm) - screw grip (blocage de vis) - 100 pcs.
BaerCoil® Inserts filetés sont la meilleure solution pour tous tes besoins de réparation ! Avec eux, tu peux créer des connexions durables et puissantes. Ces inserts garantissent également que tu n'aies pas de déchets et que tu recycles tout. Les inserts sont précis et résistants à l'usure - ta vis restera fermement ancrée sans que le Insert fileté ne glisse.
Le BaerCoil® Insert fileté est la solution parfaite pour les filetages endommagés - avec le même diamètre nominal ! Pour Réparation du filetage avec des inserts de filetage de fil, le filetage est percé et un nouveau Filetage CE (insert de filetage) est taillé pour le fil Insert fileté. Ce filetage est souvent appelé filetage STI (Screw Thread Insert).
BaerCoil® Inserts filetés font en sorte que les charges d'exploitation statiques et dynamiques soient répartis de manière égale sur chaque pas de vis. De plus, la flexibilité de Inserts filetés compense les éventuelles erreurs de pente et d'angle, ce qui permet d'obtenir un transfert de force optimal du boulon vers le filetage femelle.
BaerCoil®blocage de vis Inserts filetés |type "screw grip " - Tous les avantages en un coup d'œil
Avec les inserts filetés autobloquants "screw grip", ta construction reste stable - qu'il s'agisse de chocs, de vibrations permanentes ou de mouvements. Les vis de sécurité BaerCoil® Inserts filetés complètent Propriétés de l'assemblage "à passage libre" et agissent par leurs spires de forme polygonale en serrant les flancs de la vis vissée. Veuillez utiliser pour cela uniquement des vis de classe de résistance supérieure, car il en résulte une adhérence par frottement élastique. Les couples de serrage sont comparables à ceux indiqués dans les normes DIN 267 partie 15 et ISO 2320. Veuillez noter que les inserts screw grip nécessitent des outils de vissage spéciaux avec un diamètre réduit.
BaerCoil® Inserts filetés peuvent être raccourcis si nécessaire, en fonction de la longueur requise, avec un Pince coupante ou similaire. Il faut noter que les Inserts filetés avec Fixation de la vis ont un enroulement polygonal à peu près au milieu de l'insert. Celle-ci ne doit pas être enlevée lors du raccourcissement afin de conserver l'effet de blocage de la vis.
Dimensions
| Diamètre |
2,2 |
|---|---|
| Dimension |
M 2,2 x 0,45 |
| Inclinaison |
0,45 |
| Longueur |
2,5 D |
| T (Longueur à l'état monté) |
5,5 mm |
| Calcul de la longueur du filetage |
Diamètre nominal 2,5 D signifie 2,5 fois le diamètre : 2,5 fois 2,2 mm=5,5 mm Le M 2,2 a un diamètre de 2,2 mm |
Caractéristiques
| Direction |
A droite |
|---|---|
| Groupe de produits |
Inserts filetés |
| Matériel |
Acier inoxydable V2A (AISI 304, X5CrNi18-10, N°: 1.4301) |
| Norme de filetage |
M : Métrique ISO- Filetage standard selon DIN 13 |
| Résistance à la traction à température ambiante |
>1400 N/mm² |
| Tolérance |
ISO2/6H |
| Type |
Screw grip (bloquant les vis) |
| Type de produit |
BaerCoil Inserts filetés |
| Résistance à la température |
315°C à long terme 425°C à court terme |
Applications
Toutes les utilisations normales pour Réparation du filetage et pour Renfort fileté
Dessin technique
| B (profondeur de filetage avec entrée) |
7,08 mm |
|---|---|
| D (profondeur minimale du carottage, sans pointe) |
7,53 mm |
| Diamètre |
2,2 |
| Longueur |
2,5 D |
| T (Longueur à l'état monté) |
5,5 mm |
| P (profondeur) |
Le Insert fileté doit se trouver à 1/4 - 1/2 tours en dessous de la surface |
