BaerCoil Inserts filetés M 27 x 3,0 - 1,0 D (27 mm) - passage libre - 5 pièces


Les inserts filetés BaerCoil® sont la meilleure solution pour la réparation du filetage ! Ils permettent de réaliser des assemblages filetés durables et très résistants. Ils permettent également de ne produire aucun déchet et de tout recycler. Précis et résistants à l'usure, les inserts maintiennent votre vis solidement en place, sans glissement de l'insert fileté.

Pour la réparation du filetage avec des inserts filetés, le filetage endommagé est alésé, puis un nouveau filetage STI (Screw Thread Insert) est taraudé pour l'insert fileté. Ce filetage est souvent appelé simplement filetage STI (STI = Screw Thread Insert).

Les inserts filetés BaerCoil® sont un composant indispensable dans l'aéronautique et la construction automobile. Ils garantissent une répartition équilibrée des charges d'exploitation, statiques comme dynamiques, sur chacun des filets. La flexibilité des inserts filetés compense en outre les éventuelles erreurs de pas et d'angle, afin d'assurer une transmission optimale des efforts entre la vis et le filetage de l'écrou. Dans les constructions légères en particulier, les inserts filetés BaerCoil® permettent de réduire la quantité de matériau porteur et d'utiliser des assemblages vissés plus petits ou plus courts. Grâce à leur polyvalence et à leur fiabilité, les inserts filetés BaerCoil® sont aujourd'hui un composant incontournable dans de nombreux secteurs industriels.

Les inserts filetés BaerCoil peuvent être raccourcis à la longueur requise à l'aide d'une pince coupante latérale ou d'un outil similaire.

Dimensions

Diamètre 27
Dimension M 27 x 3,0
Longueur 1,0 D
T (Longueur à l'état monté) 27 mm
Pas 3,0
Calcul de la longueur du filetage 1,0 D signifie 1 fois le diamètre : 1 fois 27 mm=27 mm
Diamètre nominal Pour M 27, le diamètre est de 27 mm

Caractéristiques

Direction A droite
Groupe de produits Inserts filetés
Matériel Acier inoxydable V2A (AISI 304, X5CrNi18-10, N°: 1.4301)
Norme de filetage M : Métrique ISO- Filetage standard selon DIN 13
Résistance à la traction à température ambiante >1400 N/mm²
Tolérance ISO2/6H
Type Passage libre
Type de produit BaerCoil Inserts filetés
Résistance à la température 315°C à long terme
425°C à court terme

Applications

Toutes les utilisations normales pour Réparation du filetage et pour Renfort fileté

Dessin technique

Dessin technique insert fileté BaerCoil
B (profondeur de filetage avec entrée) 37,50 mm
D (profondeur minimale de l'avant-trou, sans pointe) 40,50 mm
Diamètre 27
F (diamètre extérieur min. - max. avant installation) 30,43 mm - 32,40 mm
Longueur 1,0 D
T (Longueur à l'état monté) 27 mm
P (profondeur) Le Insert fileté doit se trouver à 1/4 - 1/2 tours en dessous de la surface

Contenu

5

Vidéo d'instructions d'utilisation

0 sur 0 avis

Note moyenne de 0 sur 5 étoiles

Laissez un avis

Partage votre avis sur le produit avec d'autres clients.


Zubehör

Outil d'extraction BaerCoil M 20 - M 39 | UNC 1.1/8“ – UNC 1.1/2“ Express en Allemagne
Outil d'extraction BaerCoil M 20 - M 39 | UNC 1.1/8“ – UNC 1.1/2“
  • Commandez avant demain, 14:00, livraison estimée jeu. 19 nov. – ven. 20 nov.
  • Livraison express en Allemagne : commandez avant demain, 13:00, livraison jeu. 19 nov.
En stock Numéro d'article B7054
159,26 € Prix TVA incluse
Quantité de produit : Entrez la quantité souhaitée ou utilisez les boutons pour augmenter ou diminuer la quantité.
BaerCoil HSSG Tarauds à incision M 27 x 3,0 EG (avec surdimensionnement pour les inserts de filetage de fil) Express en Allemagne
BaerCoil HSSG Tarauds à incision M 27 x 3,0 EG (avec surdimensionnement pour les inserts de filetage de fil)
  • Commandez avant demain, 14:00, livraison estimée jeu. 19 nov. – ven. 20 nov.
  • Livraison express en Allemagne : commandez avant demain, 13:00, livraison jeu. 19 nov.
En stock Numéro d'article B3050
200,68 € Prix TVA incluse
Quantité de produit : Entrez la quantité souhaitée ou utilisez les boutons pour augmenter ou diminuer la quantité.

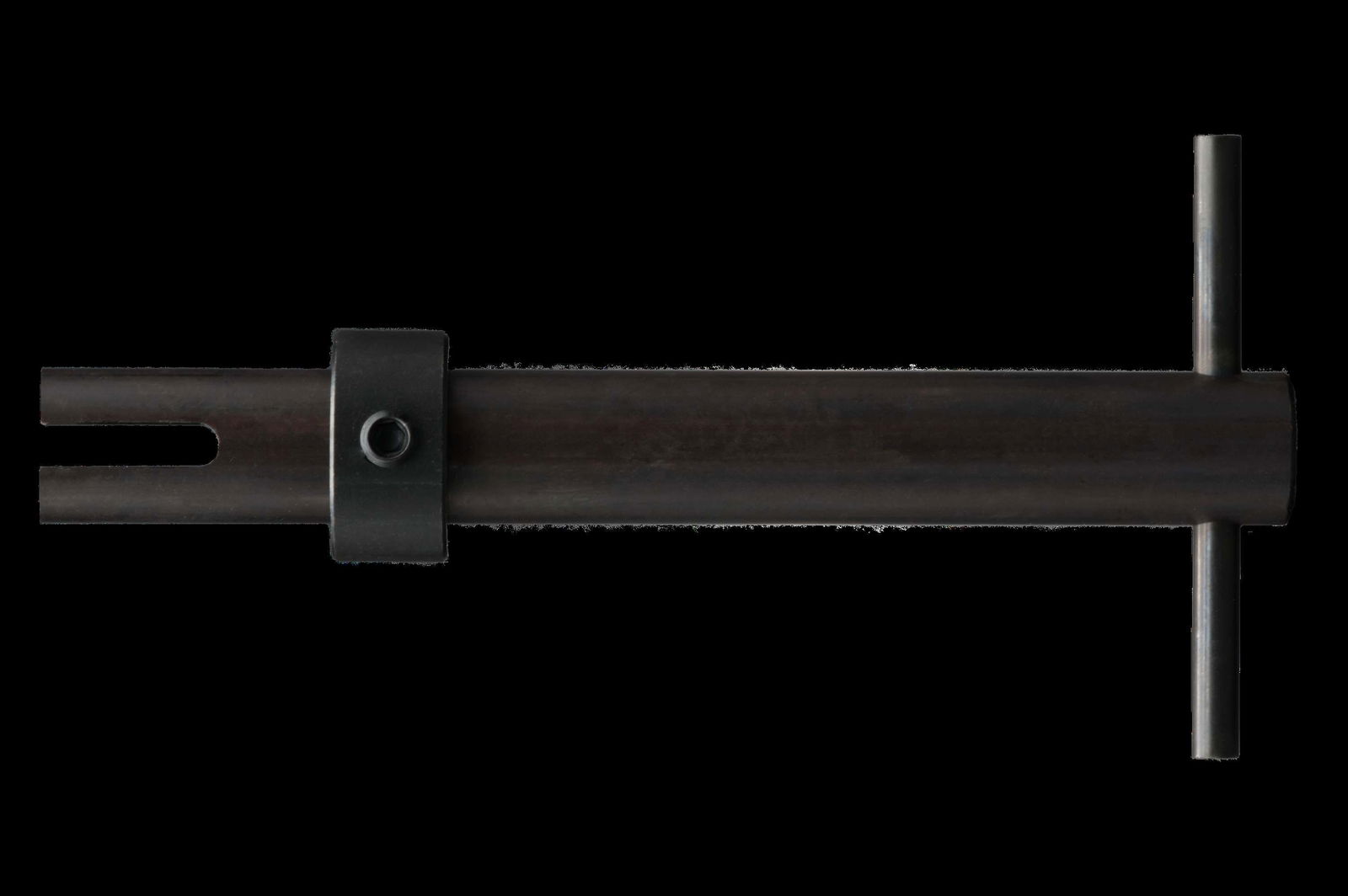

Outil de pose BaerCoil M 26 (et plus) Express en Allemagne
