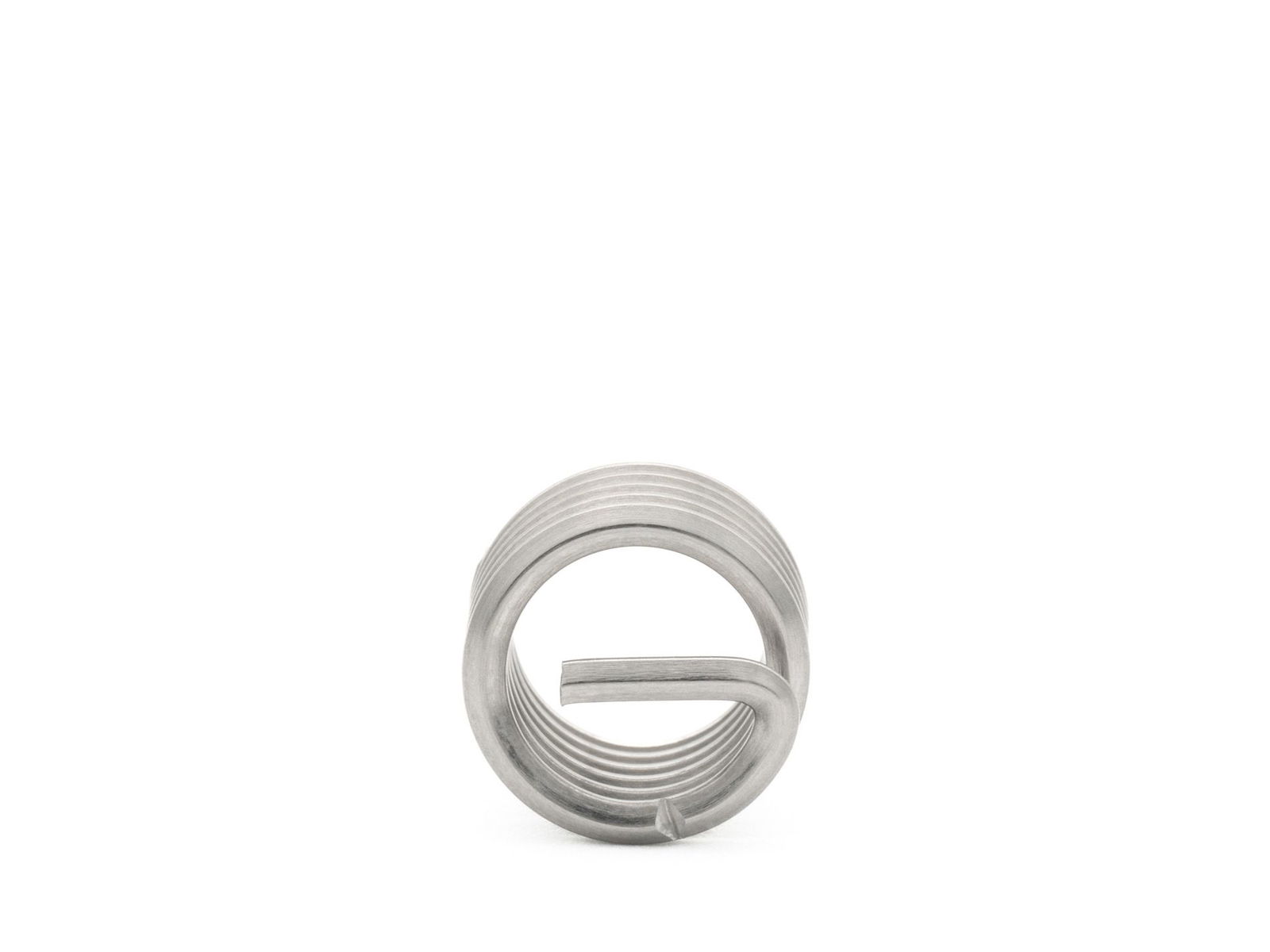

BaerCoil Inserts filetés M 3 x 0,5 - 1,0 D (3 mm) - passage libre - Inconel X750 - 10 pcs.
BaerCoil Inserts filetés M 3 x 0,5 - 1,0 D (3 mm) - passage libre - Inconel X750 - 10 pcs.
BaerCoil® Inserts filetés sont la solution parfaite pour un assemblage fileté durable et puissant et pour la récupération des rebuts. Ils créent également des assemblages porteurs dans des matériaux à faible résistance au cisaillement et sont précis et résistants à l'usure. Inserts filetés sont souvent utilisés dans l'automobile, l'électrotechnique, la technologie médicale, les constructions légères ainsi que dans l'aérospatiale.
Le BaerCoil® Insert fileté est la solution parfaite pour les filetages endommagés. Pour Réparation du filetage avec des inserts de filetage de fil, le filetage est percé et un nouveau Filetage CE (filet d'insertion) est taillé pour le fil Insert fileté.
BaerCoil® Inserts filetés sont des éléments de construction sophistiqués qui assurent un transfert de force optimal du boulon au filet femelle. Ils compensent les erreurs de pas et d'angle et répartissent ainsi les charges d'exploitation statiques et dynamiques de manière égale sur tous les pas de vis. Ceci est particulièrement important dans les constructions légères où le Matériau de support doit être réduit. BaerCoil® Inserts filetés permettent d'utiliser des assemblages vissés plus petits et plus courts. Aujourd'hui, ils sont déjà un élément important de l'industrie aéronautique et automobile.
BaerCoil® Inserts filetés peuvent être raccourcis, en fonction de la longueur nécessaire, à l'aide d'un Pince coupante ou similaire.
Dimensions
| Diamètre |
3 |
|---|---|
| Dimension |
M 3 x 0,5 |
| Inclinaison |
0,5 |
| Longueur |
1,0 D |
| T (Longueur à l'état monté) |
3 mm |
| Calcul de la longueur du filetage |
1,0 D signifie 1 fois le diamètre : 1 fois 3 mm=3 mm
Diamètre nominal Pour M 3, le diamètre est de 3 mm |
Caractéristiques
| Direction |
A droite |
|---|---|
| Groupe de produits |
Inserts filetés |
| Matériel |
Inconel X750 (NiCr15Fe7TiAl, N° matériel : 2.4669) |
| Norme de filetage |
M : Métrique ISO- Filetage standard selon DIN 13 |
| Résistance à la traction à température ambiante |
>1150 N/mm² |
| Tolérance |
ISO2/6H |
| Type |
Passage libre |
| Type de produit |
BaerCoil Inserts filetés |
| Résistance à la température |
550°C à long terme 750°C à court terme |
Applications
- Aéronautique et aérospatiale
- Turbocompresseur
- Moteurs d'avion
- Turbines
- Centrales thermiques
Caractéristiques
- haute résistance thermique
- haute protection contre la corrosion
Dessin technique
| B (profondeur de filetage avec entrée) |
4,75 mm |
|---|---|
| D (profondeur minimale du carottage, sans pointe) |
5,25 mm |
| Diamètre |
3 |
| F (diamètre extérieur min. - max. avant installation) |
3,60 mm - 4,35 mm |
| Longueur |
1,0 D |
| T (Longueur à l'état monté) |
3 mm |
| P (profondeur) |
Le Insert fileté doit se trouver à 1/4 - 1/2 tours en dessous de la surface |
