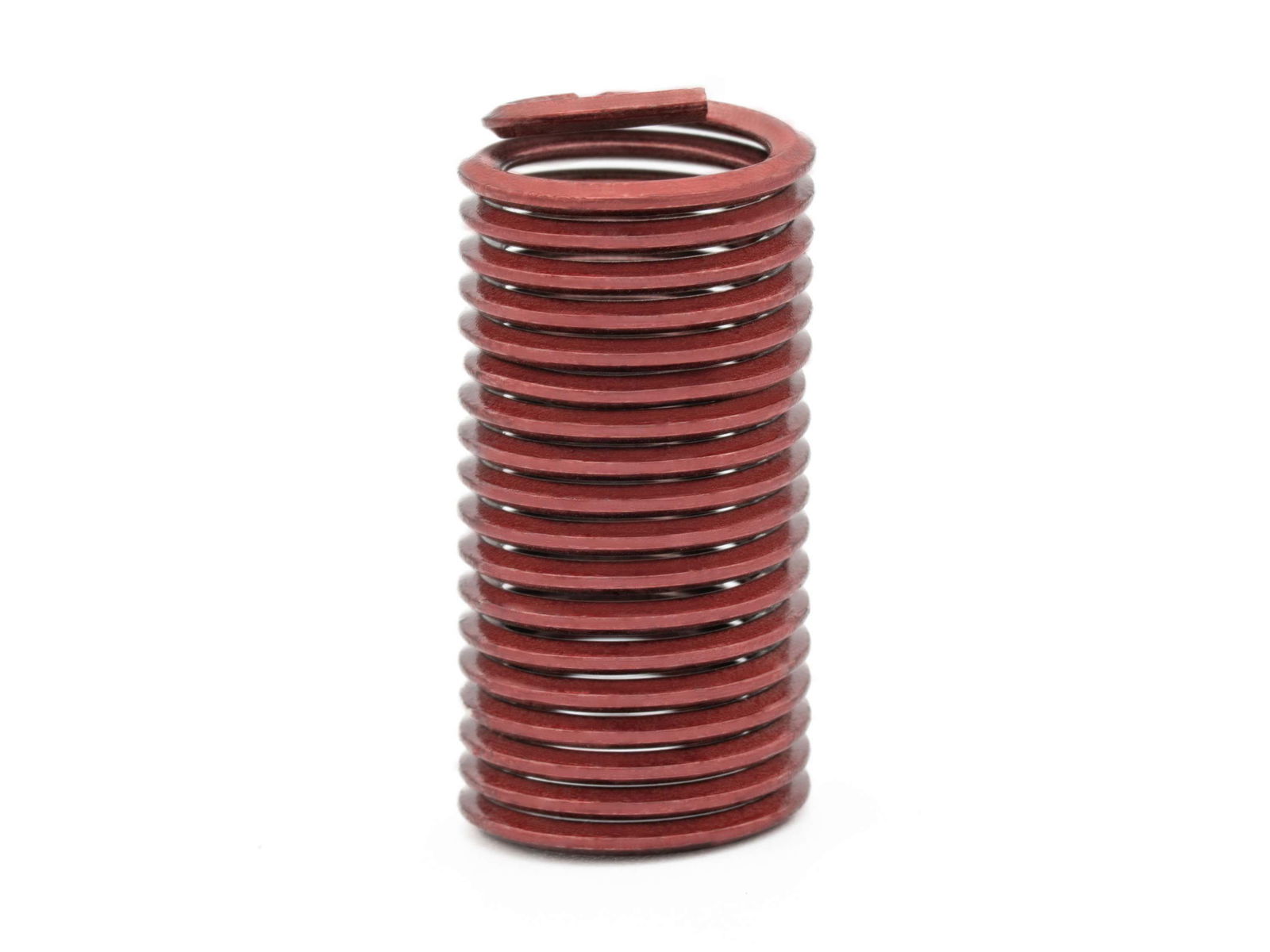

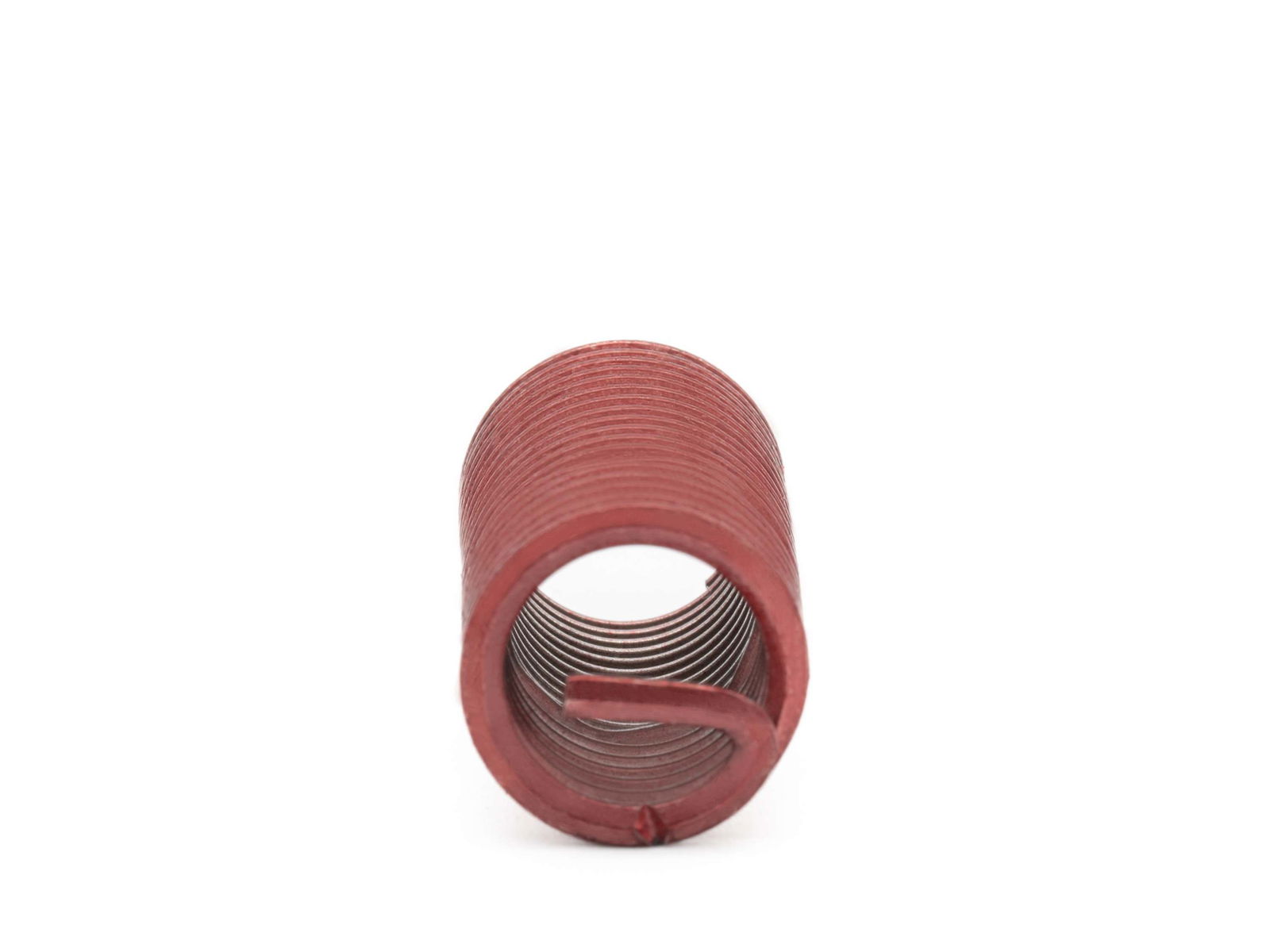

BaerCoil Inserts filetés M 3 x 0,5 - 3,0 D (9 mm) - screw grip (blocage de vis) - 10 pcs.
BaerCoil Inserts filetés M 3 x 0,5 - 3,0 D (9 mm) - screw grip (blocage de vis) - 10 pcs.
BaerCoil® Inserts filetés garantissent un assemblage durable et puissant dans Réparation du filetage. Les inserts créent également des assemblages porteurs dans des matériaux à faible résistance au cisaillement. Inserts filetés sont précis et résistants à l'usure et maintiennent fermement ta vis dans l'ancrage sans que le Insert fileté ne change. Idéal pour réparer les filetages arrachés ou usés. Inserts filetés se retrouve souvent dans l'automobile, l'électrotechnique, la technologie médicale, la construction légère ainsi que dans l'aérospatiale.
Le BaerCoil® Insert fileté est la solution parfaite pour les filetages endommagés. Filetage CE (filet d'insertion) est coupé et l'insert BaerCoil® est vissé. Le filet fabriqué est beaucoup plus solide que le filet d'origine.
Nos Inserts filetés font en sorte que les charges d'exploitation statiques et dynamiques soient répartis de manière équilibrée entre les différents filets. De plus, la flexibilité de Inserts filetés compense les éventuelles erreurs de pente et d'angle, ce qui permet d'obtenir une transmission de force optimale du boulon au filet femelle. Dans les constructions légères, BaerCoil® Inserts filetés aide à réduire le Matériau de support et à utiliser des assemblages vissés plus petits ou plus courts. Aujourd'hui, ils sont déjà un élément important dans l'aéronautique et la construction automobile. Ils permettent d'économiser beaucoup de matériel et contribuent à la préservation des ressources.
BaerCoil Inserts filetés | Type "screw grip " - Tous les avantages en un coup d'œil
Avec les inserts de filetage autobloquants "screw grip", ta construction reste stable - qu'il s'agisse de chocs, de vibrations permanentes ou de mouvements. Les vis de sécurité BaerCoil® Inserts filetés complètent le Propriétés de l'assemblage "à passage libre" et agissent par leurs spires de forme polygonale en serrant les flancs de la vis vissée. Veuillez utiliser pour cela uniquement des vis de classe de résistance supérieure, car il en résulte une adhérence par frottement élastique. Les couples de serrage sont comparables aux indications de la norme DIN 267 partie 15 et ISO 2320. Veuillez noter que les inserts screw grip nécessitent des outils de vissage spéciaux de diamètre réduit.
BaerCoil® Inserts filetés peuvent être raccourcis si nécessaire, en fonction de la longueur requise, avec un Pince coupante ou similaire. Il faut noter que les Inserts filetés avec Fixation de la vis ont un enroulement polygonal à peu près au milieu de l'insert. Celle-ci ne doit pas être enlevée lors du raccourcissement afin de conserver l'effet de blocage de la vis.
Dimensions
| Diamètre |
3 |
|---|---|
| Dimension |
M 3 x 0,5 |
| Inclinaison |
0,5 |
| Longueur |
3,0 D |
| T (Longueur à l'état monté) |
9 mm |
| Calcul de la longueur du filetage |
3,0 D signifie 3 fois le diamètre : 3 fois 3 mm=9 mm Diamètre nominal Pour M 3, le diamètre est de 3 mm |
Caractéristiques
| Direction |
A droite |
|---|---|
| Groupe de produits |
Inserts filetés |
| Matériel |
Acier inoxydable V2A (AISI 304, X5CrNi18-10, N°: 1.4301) |
| Norme de filetage |
M : Métrique ISO- Filetage standard selon DIN 13 |
| Résistance à la traction à température ambiante |
>1400 N/mm² |
| Tolérance |
ISO2/6H |
| Type |
Screw grip (bloquant les vis) |
| Type de produit |
BaerCoil Inserts filetés |
| Résistance à la température |
315°C à long terme 425°C à court terme |
Applications
Toutes les utilisations normales pour Réparation du filetage et pour Renfort fileté
Dessin technique
| B (profondeur de filetage avec entrée) |
10,75 mm |
|---|---|
| D (profondeur minimale du carottage, sans pointe) |
11,25 mm |
| Diamètre |
3 |
| F (diamètre extérieur min. - max. avant installation) |
3,60 mm - 4,35 mm |
| Longueur |
3,0 D |
| T (Longueur à l'état monté) |
9 mm |
| P (profondeur) |
Le Insert fileté doit se trouver à 1/4 - 1/2 tours en dessous de la surface |
Vidéo d'instructions d'utilisation
Informations complémentaires
- Caractéristiques techniques des filets rapportés métriques BaerCoil
- BaerCoil Mode d'emploi
- Informations techniques
Fiche technique du produit
