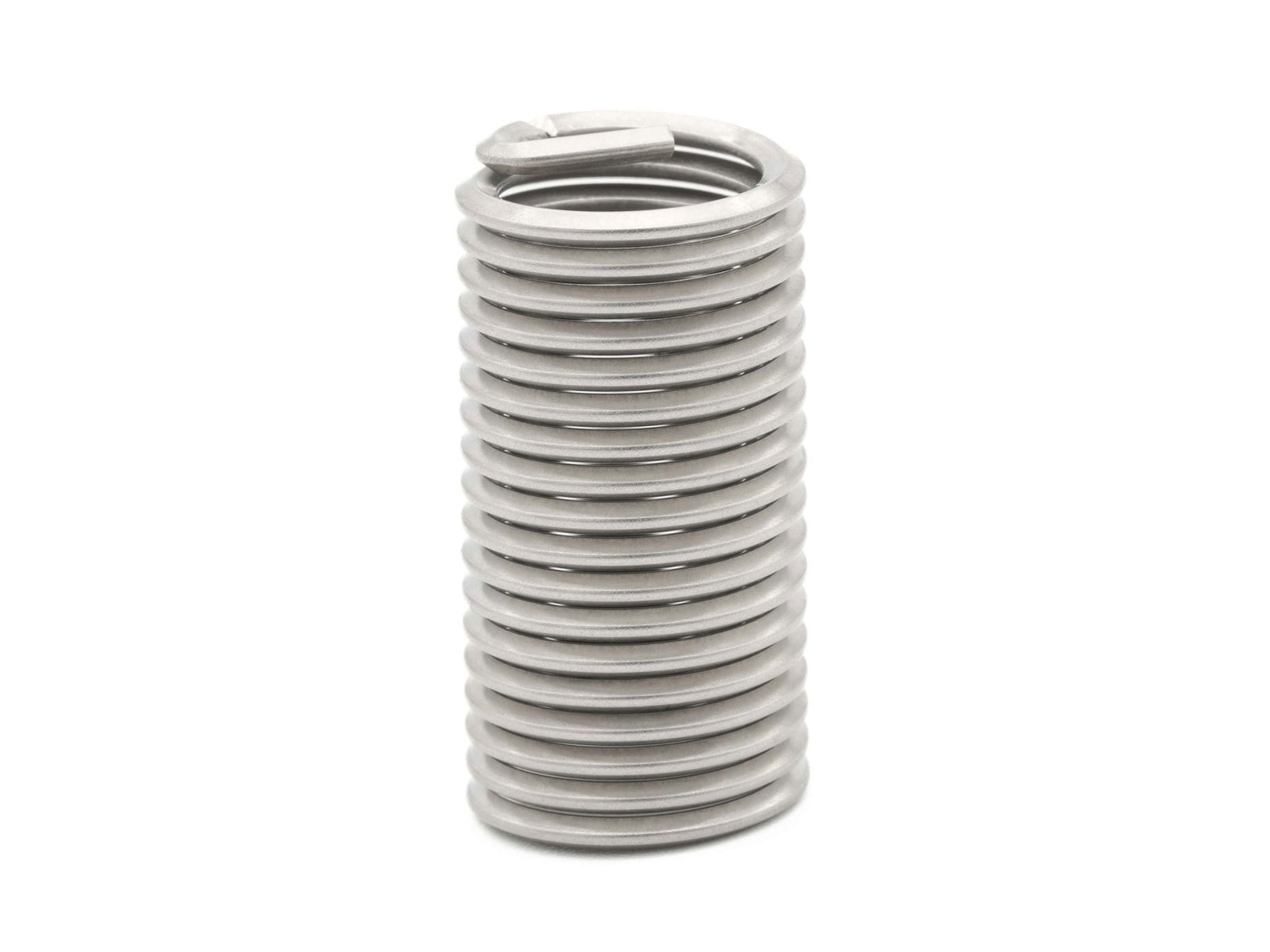

BaerCoil Inserts filetés M 7 x 1,0 - 3,0 D (21 mm) - passage libre - 100 pièces
En stock
BaerCoil Inserts filetés M 7 x 1,0 - 3,0 D (21 mm) - passage libre - 100 pièces
BaerCoil® Inserts filetés garantissent un assemblage durable et puissant dans Réparation du filetage. Les inserts créent également des assemblages porteurs dans des matériaux à faible résistance au cisaillement. Inserts filetés sont précis et résistants à l'usure et maintiennent fermement ta vis dans l'ancrage sans que le Insert fileté ne change. Idéal pour réparer les filetages arrachés ou usés. Inserts filetés se retrouve souvent dans l'automobile, l'électrotechnique, la technologie médicale, la construction légère ainsi que dans l'aérospatiale.
Le BaerCoil® Insert fileté est la solution parfaite pour les filetages endommagés et ce, tout en conservant Diamètre nominal. Pour Réparation du filetage avec des inserts de filetage de fil, le filetage est percé et un nouveau Filetage CE (insert de filetage) est taillé pour le fil Insert fileté. Souvent, ce filetage est aussi appelé STI (Screw Thread Insert). Ensuite, il s'agit de visser l'insert fileté BaerCoil® dans l'ancien filetage et donc de visser à nouveau les pièces. Avec les inserts de filetage BaerCoil®, le filetage réalisé est beaucoup plus stable que le filetage d'origine.
BaerCoil® Inserts filetés assurent une transmission optimale des forces du boulon au filet femelle - même dans les constructions légères. Grâce à leur flexibilité, ils peuvent compenser les erreurs de pas et d'angle et garantir ainsi une transmission de force optimale. BaerCoil® Inserts filetés sont déjà des éléments importants dans l'industrie aéronautique et automobile et aident à réduire le Matériau de support et à utiliser des assemblages vissés plus petits et plus courts.
BaerCoil® Inserts filetés peut être raccourci en fonction de la longueur nécessaire à l'aide d'un Pince coupante ou similaire.
Dimensions
| Diamètre |
7 |
|---|---|
| Dimension |
M 7 x 1,0 |
| Inclinaison |
1,0 |
| Longueur |
3,0 D |
| T (Longueur à l'état monté) |
21 mm |
| Calcul de la longueur du filetage |
3,0 D signifie 3 fois le diamètre : 3 fois 7 mm=21 mm Diamètre nominal Pour M 7, le diamètre est de 7 mm |
Caractéristiques
| Direction |
A droite |
|---|---|
| Groupe de produits |
Inserts filetés |
| Matériel |
Acier inoxydable V2A (AISI 304, X5CrNi18-10, N°: 1.4301) |
| Norme de filetage |
M : Métrique ISO- Filetage standard selon DIN 13 |
| Résistance à la traction à température ambiante |
>1400 N/mm² |
| Tolérance |
ISO2/6H |
| Type |
Passage libre |
| Type de produit |
BaerCoil Inserts filetés |
| Résistance à la température |
315°C à long terme 425°C à court terme |
Applications
Toutes les utilisations normales pour Réparation du filetage et pour Renfort fileté
Dessin technique
| B (profondeur de filetage avec entrée) |
24,50 mm |
|---|---|
| D (profondeur minimale du carottage, sans pointe) |
25,50 mm |
| Diamètre |
7 |
| F (diamètre extérieur min. - max. avant installation) |
8,17 mm - 9,20 mm |
| Longueur |
3,0 D |
| T (Longueur à l'état monté) |
21 mm |
| P (profondeur) |
Le Insert fileté doit se trouver à 1/4 - 1/2 tours en dessous de la surface |
