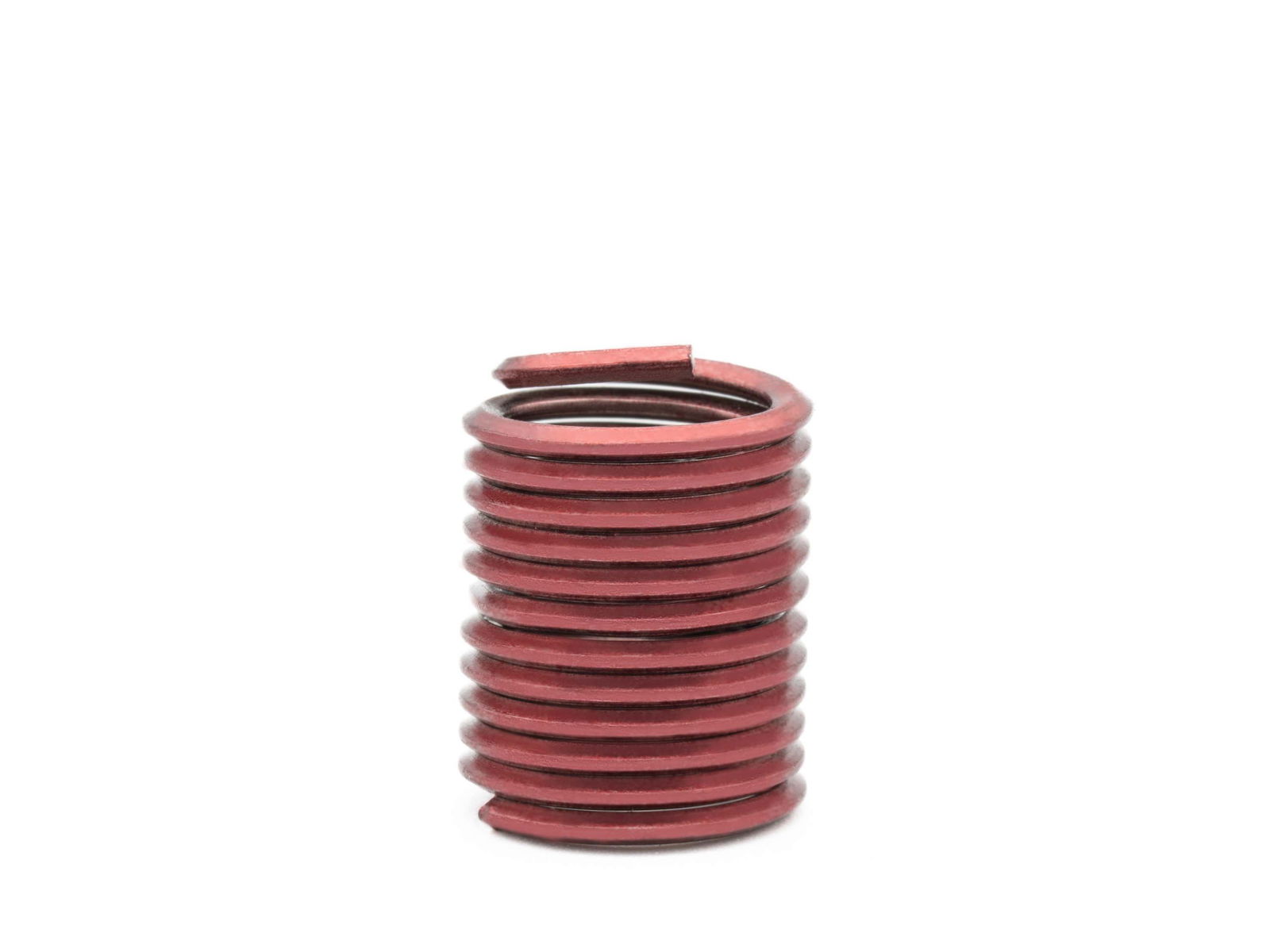

BaerCoil Inserts filetés UNC 7/16 x 14 - 2,0 D (22,23 mm) - screw grip (à visser) - 100 pièces
BaerCoil Inserts filetés UNC 7/16 x 14 - 2,0 D (22,23 mm) - screw grip (à visser) - 100 pièces
BaerCoil® Inserts filetés garantissent non seulement un assemblage fileté durable et puissant dans Réparation du filetage, mais permettent également de récupérer les rebuts. Les inserts créent également des assemblages porteurs dans les matériaux à faible résistance au cisaillement. Grâce à leur précision et à leur résistance à l'usure, les BaerCoil® Inserts filetés maintiennent fermement ta vis dans l'ancrage sans que le Insert fileté ne change. Idéal pour réparer les filets arrachés ou usés. Inserts filetés sont souvent utilisés dans l'automobile, l'électrotechnique, la technologie médicale, les constructions légères, ainsi que dans l'aérospatiale.
Si tu as des filets endommagés, le BaerCoil® Insert fileté est la solution parfaite - tout en conservant le même diamètre nominal ! En perçant et en insérant un nouveau filetage CE, ton ancien filetage retrouve sa force et sa stabilité. Avec le BaerCoil® Insert fileté, ton filetage fabriqué sera beaucoup plus stable que le filetage d'origine !
BaerCoil® Inserts filetés assurent une transmission optimale des forces du boulon au filet femelle. Grâce à la flexibilité de Inserts filetés, les éventuelles erreurs de pas et d'angle sont compensées, de sorte que les charges sont réparties de manière équilibrée entre les différents pas de vis. BaerCoil® Inserts filetés sont idéales pour les constructions légères, car elles réduisent le Matériau de support et permettent des assemblages vissés plus petits ou plus courts. Aujourd'hui, ils sont déjà un élément important dans l'aéronautique et la construction automobile.
BaerCoil Inserts filetés |Type "screw grip " - Tous les avantages en un coup d'œil
Avec les inserts de filetage autobloquants "screw grip", ta construction reste stable - qu'il s'agisse de chocs, de vibrations permanentes ou de mouvements. Les vis de sécurité BaerCoil® Inserts filetés complètent le Propriétés de l'assemblage "à passage libre" et agissent par leurs spires de forme polygonale en serrant les flancs de la vis vissée. Veuillez utiliser pour cela uniquement des vis de classe de résistance supérieure, car il en résulte une adhérence par frottement élastique. Les couples de serrage sont comparables aux indications de la norme DIN 267 partie 15 et ISO 2320. Veuillez noter que les inserts screw grip nécessitent des outils de vissage spéciaux de diamètre réduit.
BaerCoil® Inserts filetés peuvent être raccourcis si nécessaire, en fonction de la longueur requise, avec un Pince coupante ou similaire. Il faut noter que les Inserts filetés avec Fixation de la vis ont un enroulement polygonal à peu près au milieu de l'insert. Celle-ci ne doit pas être enlevée lors du raccourcissement afin de conserver l'effet de blocage de la vis.
Dimensions
| Diamètre |
7/16 |
|---|---|
| Dimension |
UNC 7/16 x 14 |
| Inclinaison |
14 |
| Longueur |
2,0 D |
| T (Longueur à l'état monté) |
22,23 mm |
| Calcul de la longueur du filetage |
2,0 D signifie 2 fois le diamètre : 2 fois 11,11 mm=22,23 mm Le Diamètre nominal à UNC 7/16 est d'environ 11,11 mm |
Caractéristiques
| Direction |
A droite |
|---|---|
| Groupe de produits |
Inserts filetés |
| Matériel |
Acier inoxydable V2A (AISI 304, X5CrNi18-10, N°: 1.4301) |
| Norme de filetage |
UNC: American Unified National Coarse Filetage grossier selon ANSI B1.1 |
| Résistance à la traction à température ambiante |
>1400 N/mm² |
| Type |
Screw grip (bloquant les vis) |
| Type de produit |
BaerCoil Inserts filetés |
| Résistance à la température |
315°C à long terme 425°C à court terme |
Applications
Toutes les utilisations normales pour Réparation du filetage et pour Renfort fileté
Dessin technique
| B (profondeur de filetage avec entrée) |
1,125 '' |
|---|---|
| D (profondeur minimale du carottage, sans pointe) |
1,196 '' |
| Diamètre |
7/16 |
| F (diamètre extérieur min. - max. avant installation) |
0,520 '' - 0,551 '' |
| Longueur |
2,0 D |
| T (Longueur à l'état monté) |
22,23 mm |
| P (profondeur) |
Le Insert fileté doit se trouver à 1/4 - 1/2 tours en dessous de la surface |
