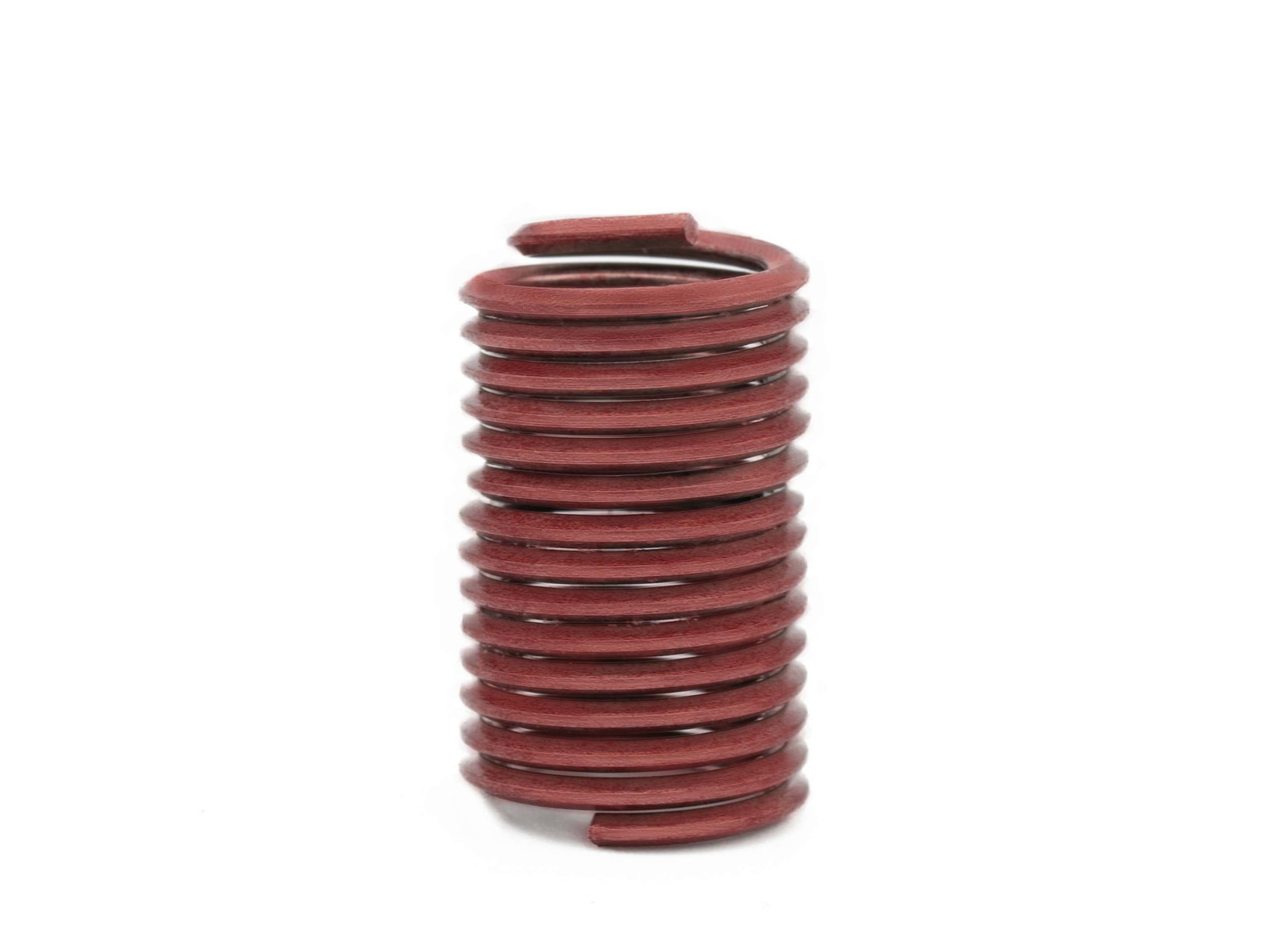

BaerCoil Inserts filetés UNF 1/4 x 28 - 2,5 D (15,88 mm) - screw grip (à visser) - 100 pièces
BaerCoil Inserts filetés UNF 1/4 x 28 - 2,5 D (15,88 mm) - screw grip (à visser) - 100 pièces
BaerCoil® Inserts filetés garantissent un assemblage fileté durable et puissant dans Réparation du filetage. Les inserts créent également un assemblage solide dans les matériaux à faible résistance au cisaillement et sont précis et résistants à l'usure. Inserts filetés sont souvent utilisés dans l'automobile, l'électrotechnique, la technologie médicale, les constructions légères, ainsi que dans l'aérospatiale. BaerCoil® Inserts filetés sont la solution parfaite pour un assemblage fileté durable et puissant et pour la récupération des déchets. Ils créent également des connexions solides dans des matériaux à faible résistance au cisaillement et sont précis et résistants à l'usure. Inserts filetés sont souvent utilisés dans l'automobile, l'électrotechnique, la technologie médicale, les constructions légères ainsi que dans l'aérospatiale.
Si tu as des filetages endommagés, le BaerCoil® Insert fileté est la solution parfaite - tout en conservant le même diamètre nominal ! En perçant et en insérant un nouveau filetage CE, ton ancien filetage retrouve sa force et sa stabilité. Avec le BaerCoil® Insert fileté, ton filetage fabriqué sera beaucoup plus stable que le filetage d'origine !
BaerCoil® Inserts filetés assurent une transmission de force optimale du boulon au filet femelle, même dans les constructions légères. Aujourd'hui, ils sont déjà un élément important dans l'aéronautique et la construction automobile.
BaerCoil®vis autobloquantes Inserts filetés |type "screw grip " - Tous les avantages en un coup d'œil
Avec les inserts filetés autobloquants "screw grip", ta construction reste stable - qu'il s'agisse de chocs, de vibrations permanentes ou de mouvements. Les vis de sécurité BaerCoil® Inserts filetés complètent le Propriétés de l'assemblage "à passage libre" et agissent par leurs spires de forme polygonale en serrant les flancs de la vis vissée. Veuillez utiliser pour cela uniquement des vis de classe de résistance supérieure, car il en résulte une adhérence par frottement élastique. Les couples de serrage sont comparables aux indications de la norme DIN 267 partie 15 et ISO 2320. Veuillez noter que les inserts screw grip nécessitent des outils de vissage spéciaux de diamètre réduit.
BaerCoil® Inserts filetés peuvent être raccourcis si nécessaire, en fonction de la longueur requise, avec un Pince coupante ou similaire. Il faut noter que les Inserts filetés avec Fixation de la vis ont un enroulement polygonal à peu près au milieu de l'insert. Celle-ci ne doit pas être enlevée lors du raccourcissement afin de conserver l'effet de blocage de la vis.
Dimensions
| Diamètre |
1/4 |
|---|---|
| Dimension |
UNF 1/4 x 28 |
| Inclinaison |
28 |
| Longueur |
2,5 D |
| T (Longueur à l'état monté) |
15,88 mm |
| Calcul de la longueur du filetage |
2,5 D signifie 2,5 fois le diamètre : 2,5 fois 6,35 mm=15,88 mm Le Diamètre nominal à UNF 1/4 est d'environ 6,35 mm |
Caractéristiques
| Direction |
A droite |
|---|---|
| Groupe de produits |
Inserts filetés |
| Matériel |
Acier inoxydable V2A (AISI 304, X5CrNi18-10, N°: 1.4301) |
| Norme de filetage |
UNF: Américain Filetage fin Unified National Fine selon ANSI B1.1 |
| Résistance à la traction à température ambiante |
>1400 N/mm² |
| Type |
Screw grip (bloquant les vis) |
| Type de produit |
BaerCoil Inserts filetés |
| Résistance à la température |
315°C à long terme 425°C à court terme |
Applications
Toutes les utilisations normales pour Réparation du filetage et pour Renfort fileté
Dessin technique
| B (profondeur de filetage avec entrée) |
0,750 '' |
|---|---|
| D (profondeur minimale du carottage, sans pointe) |
0,786 '' |
| Diamètre |
1/4 |
| F (diamètre extérieur min. - max. avant installation) |
0,292 '' - 0,326 '' |
| Longueur |
2,5 D |
| T (Longueur à l'état monté) |
15,88 mm |
| P (profondeur) |
Le Insert fileté doit se trouver à 1/4 - 1/2 tours en dessous de la surface |
