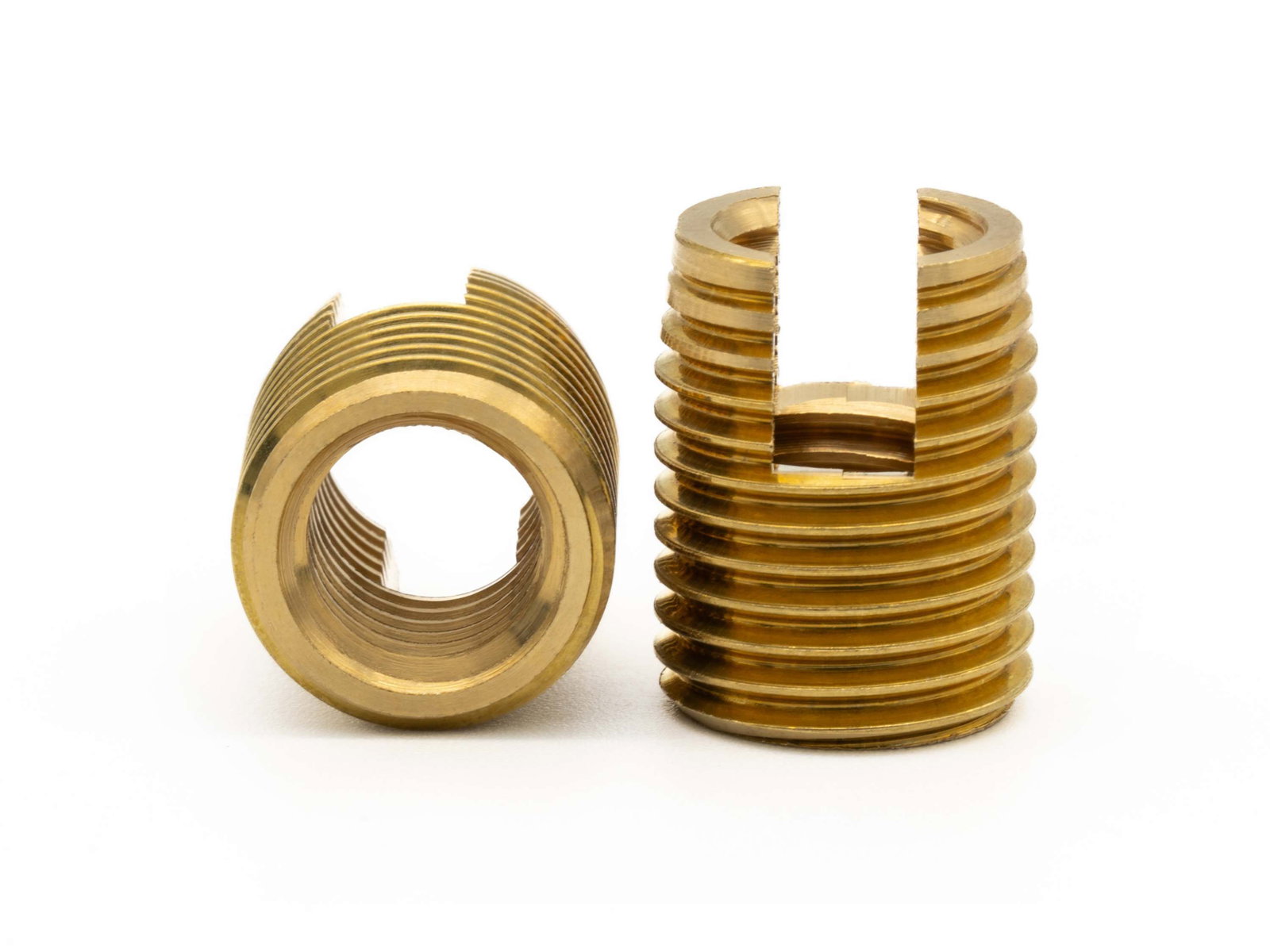

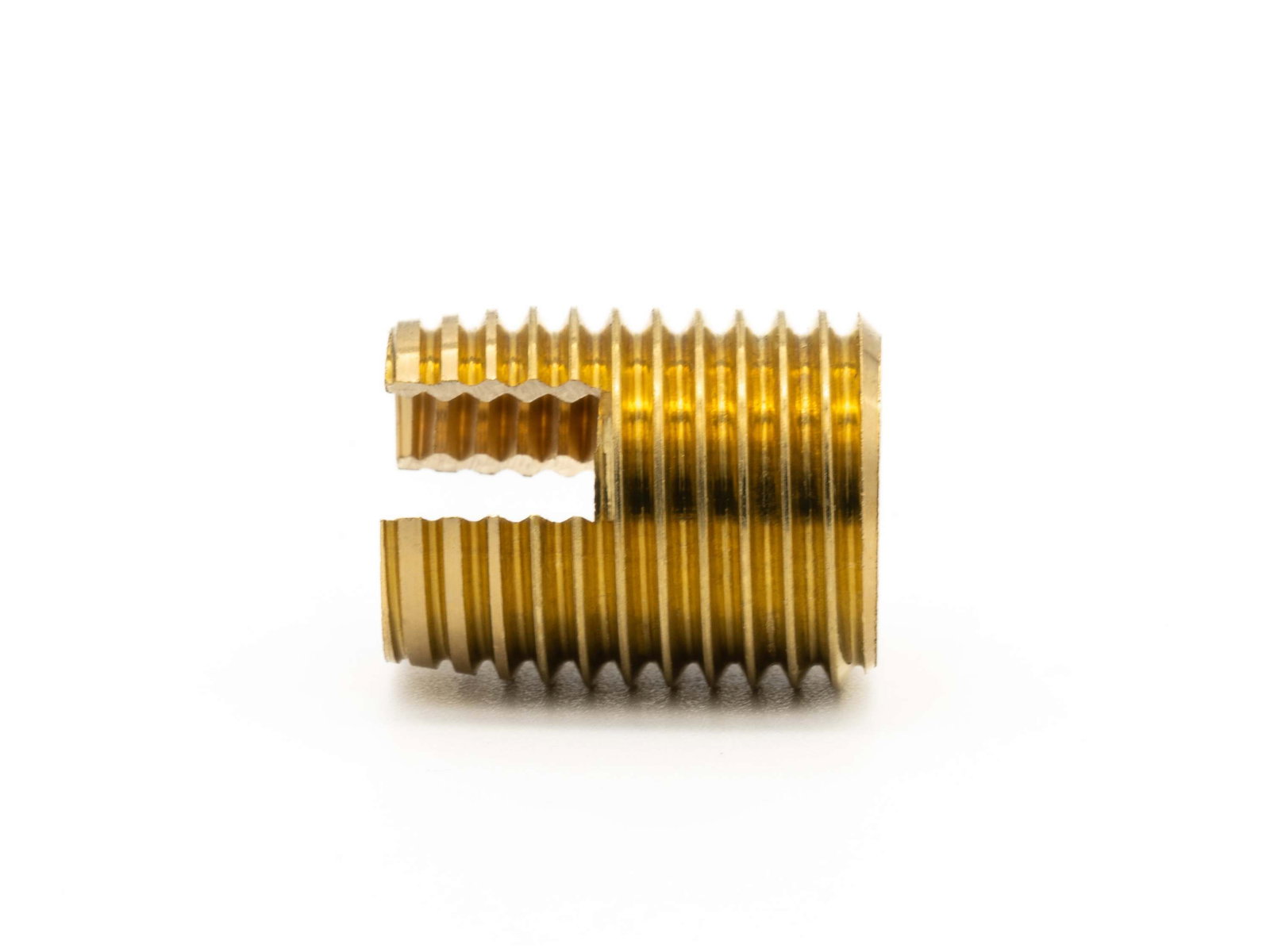

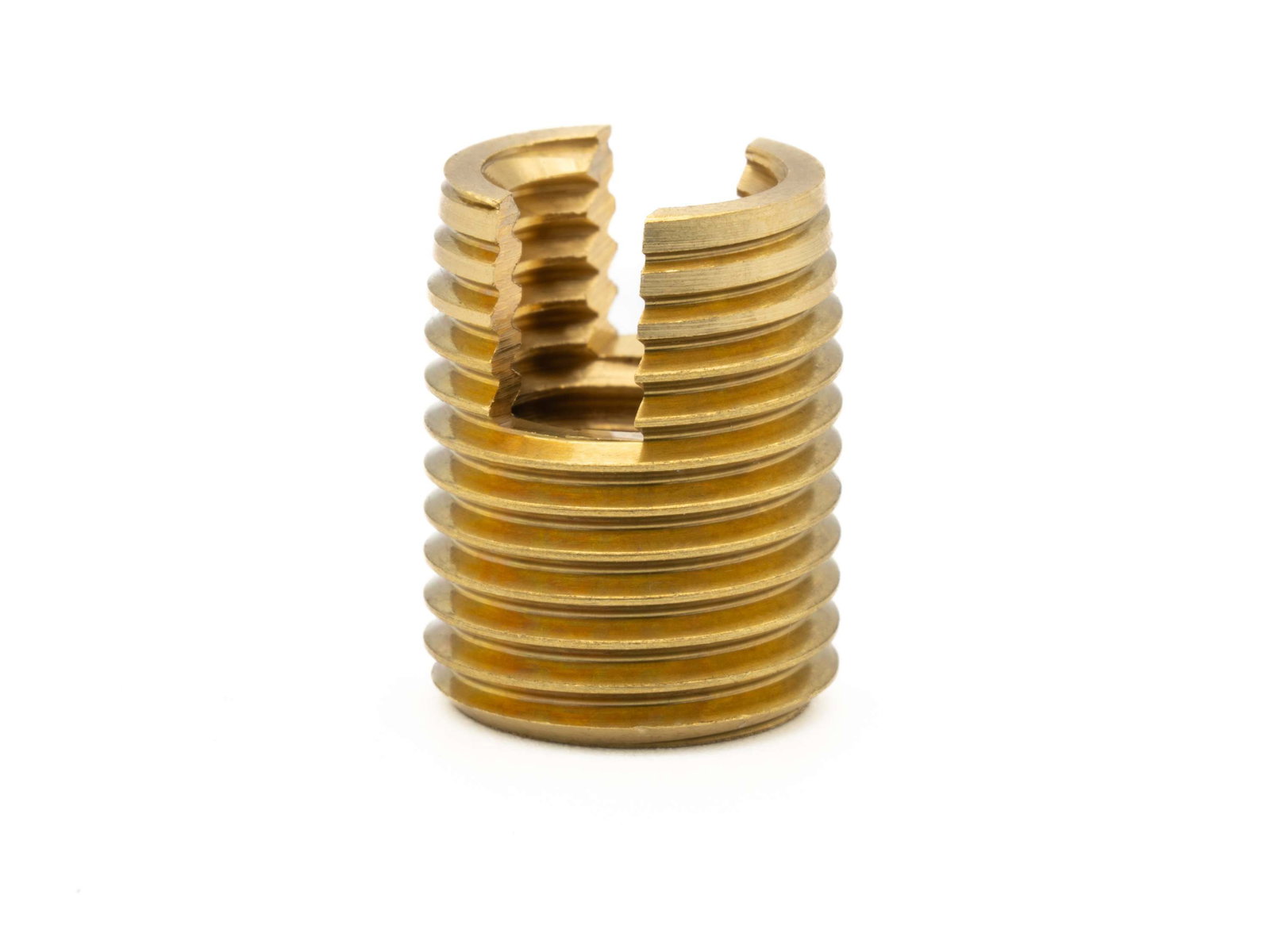

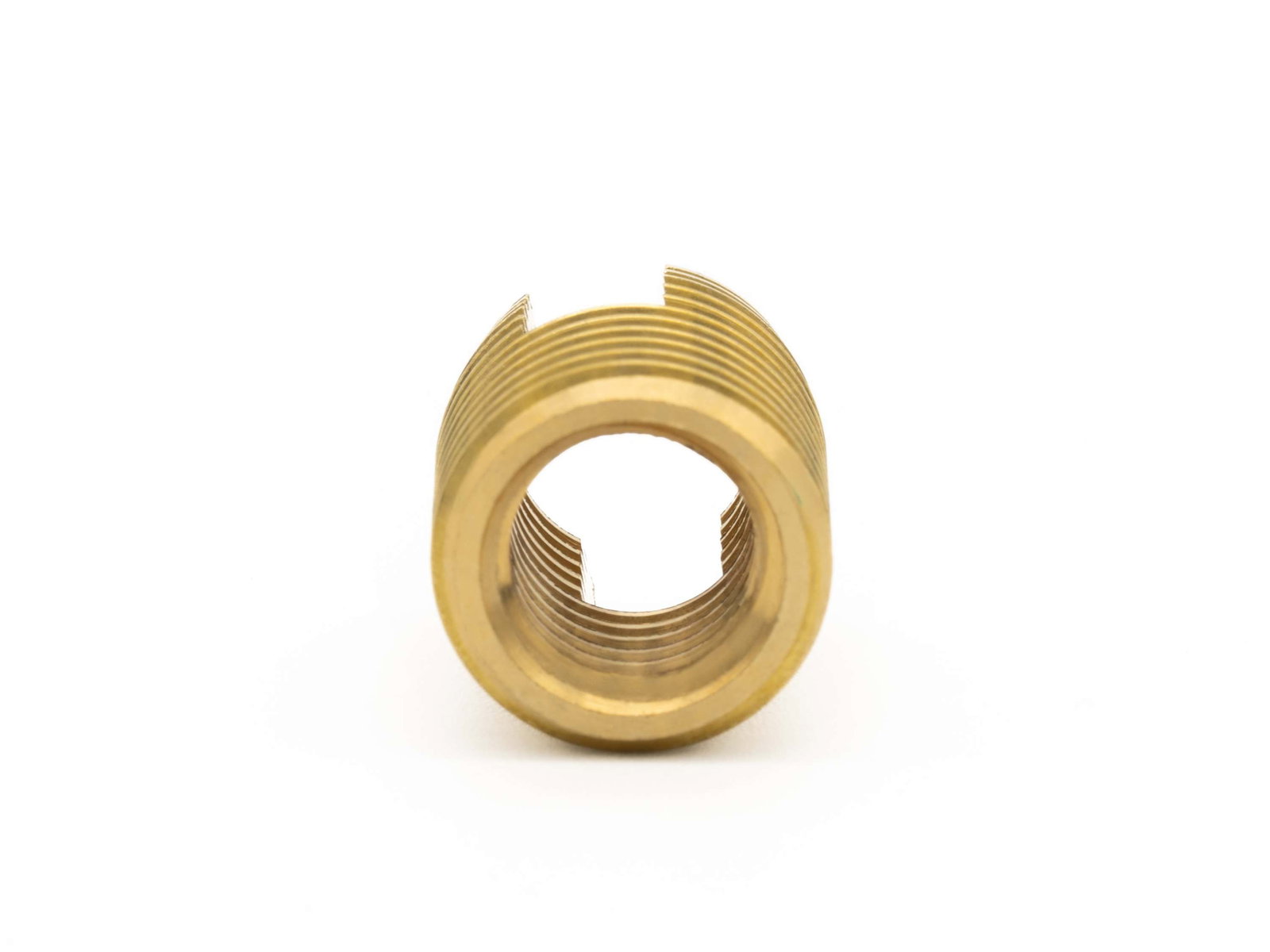

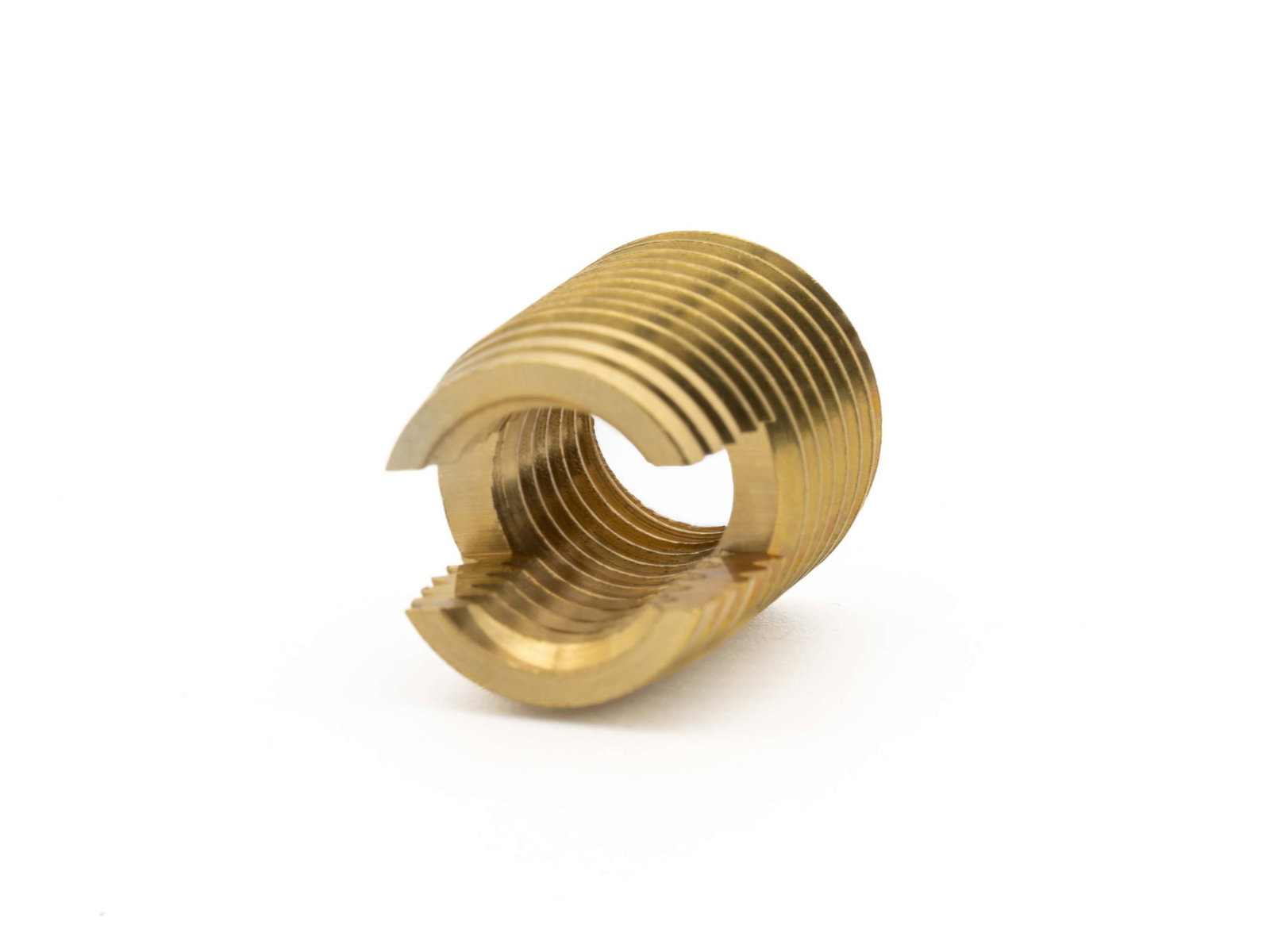

BaerFix Inserts filetés avec Fentes de coupe M 5 x 0,8 - 10 mm - laiton - 100 pièces
BaerFix Inserts filetés avec Fentes de coupe M 5 x 0,8 - 10 mm - laiton - 100 pièces
BaerFix® Inserts filetés sont autotaraudeuses garantissent une connexion filetée solide et durable dans ta pièce et sont extrêmement faciles à utiliser. Il suffit de visser dans le trou - tu coupes ainsi toi-même le filet de réception.
Si ton filet est usé ou arraché, un assemblage stable de matériaux n'est plus possible. C'est là qu'intervient le BaerFix® autotaraudeuse Insert fileté. Avec nos Inserts filetés autotaraudeurs, tu peux réparer ton Filetage intérieur cassé ou renforcer un filetage existant. Si des filetages sont endommagés dans tes composants, cela ne doit pas être un rebut. Il suffit d'insérer une douille filetée avec le même Filetage intérieur dans le composant, de sorte que son filet ne soit pas seulement réparé, mais qu'il soit aussi plus résistant à l'arrachement et à l'usure.
Grâce à BaerFix® Inserts filetés, tu as besoin de moins de pièces de fixation, tu réduis les dimensions des vis à utiliser, tu économises du matériau et de l'espace - tout en gardant un poids faible et des exigences élevées. Pour de nombreux produits, l'économie de poids est un facteur important.
Grâce à Fente de coupe, les Inserts filetés restent ancrés dans la pièce même en cas de chocs ou de vibrations importants. Les fentes de coupe peuvent légèrement rebondir vers l'intérieur, de sorte qu'un effet de serrage supplémentaire se produit pour la vis. Dans de nombreuses applications, c'est un avantage pour la construction. Si cet effet n'est pas souhaité, nous recommandons nos Inserts filetés autotaraudeuses avec Alésages de coupe.
Dimensions
| Diamètre |
5 |
|---|---|
| Dimension |
M 5 x 0,8 |
| Inclinaison |
0,8 |
Caractéristiques
| Direction |
A droite |
|---|---|
| Groupe de produits |
Autotaraudeuse Douilles filetées |
| Matériel |
Laiton |
| Norme de filetage |
M : Métrique ISO- Filetage standard selon DIN 13 |
| Tolérance |
ISO2/6H |
| Type |
avec Fentes de coupe |
| Type de produit |
BaerFix Douilles filetées avec Fentes de coupe |
Indications pour le traitement des matériaux
| Couple d'insertion maximal |
10 Nm |
|---|---|
| Valeur indicative de la vitesse de rotation pour les métaux légers |
400-600 tr/min |
| Profondeur de perçage |
Min. Profondeur de perçage pour trou traversant : 10,00 mm Min. Profondeur de perçage pour Trou borgne: 13,00 mm |
| Diamètre du pré-perçage |
Alliages légers (résistance à la traction inférieure à 250 N/mm²) : 7,2 mm Alliages légers (résistance à la traction 250 - 300 N/mm²) : 7,3 mm Alliages légers (résistance à la traction 300 - 350 N/mm²) : 7,5 mm Alliages légers (résistance à la traction supérieure à 350 N/mm²) : 7,6 mm Laiton, métaux non ferreux, bronze (résistance à la traction supérieure à 350 N/mm²) : 7,5 - 7,6 mm Fonte(dureté Brinel inférieure à 150 HB) : 7,2 mm Fonte(dureté Brinel 150 - 200 HB) : 7,3 - 7,5 mm |
Caractéristiques
- Réparation du filetage filets endommagés ou usés
- Récupération des rebuts
- Blindage fileté de matériaux à faible résistance au cisaillement, comme les alliages d'aluminium et de magnésium, le bois, le PVC, etc
- Par exemple, pour une application en métal léger, il est possible d'obtenir une résistance à l'arrachement supérieure à la limite d'élasticité d'une vis 8.8.
- Coupe lors du vissage le filet de réception lui-même
- grande pression sur le matériau de fixation
- très grande résistance à l'arrachement
- minimise l'espace et le poids
- grande résistance à la corrosion
- application facile
- Domaines d'application dans toute l'industrie de transformation des métaux et des matières plastiques
Dessin technique
| D1 |
M 5 x 0,8 |
|---|---|
| D2 |
M 8 x 1,0 |
| Diamètre |
5 |
| L1 |
10 mm |
