Mandrin conique DIN 238 | MK 3 | B 12
Mandrin conique DIN 238 | MK 3 | B 12

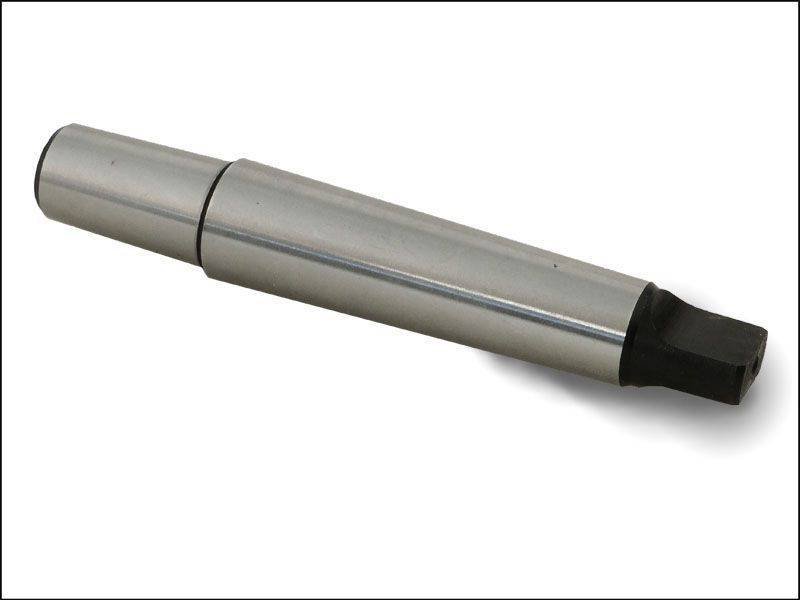

Le Mandrin conique selon DIN 238 relie la broche de la machine à la tête de serrage de l'outil (par ex. mandrin de perçage). Il a un cône morse MK3 avec Pattes d'expulsion, qui peut être pris par la machine (par ex. perceuse à colonne) et un cône B12 qui peut être pris par Mandrin de perçage. A l'extrémité du cône morse se trouve un Pattes d'expulsion (normalisé selon DIN 228 partie 1) qui permet d'enlever facilement Mandrin conique de la broche sans endommager la broche de la machine.Nos Mandrins coniques sont entièrement trempés et rectifiés avec précision pour permettre une grande précision, une grande résistance et un long Immobilisation.
BAER Mandrins coniques permettent un usinage efficace et précis des pièces grâce à leur connexion avec Mandrin de perçage et sont indispensables dans l'industrie de transformation des métaux.
Dimensions
| Logement de la machine |
MK 3 |
|---|---|
| Logement du mandrin |
B 12 |
Caractéristiques
| Groupe de produits |
Mandrin de perçage - Mandrins coniques |
|---|---|
| Matériel |
Acier entièrement trempé, rectifié avec précision |
| Standard |
DIN 238 |
| Type de produit |
Mandrins coniques |
Applications
Le Mandrin conique est parfait pour le serrage très précis et centré des mandrins de perçage sur les perceuses à colonne et les perceuses à colonne. Il est donc le choix idéal pour les entreprises industrielles, les entreprises de construction métallique, les serrureries et les bricoleurs.
Sicherheitshinweise
| MK0 | MK1 | MK2 | MK3 | MK4 | MK5 | MK6 | |
|---|---|---|---|---|---|---|---|
| ø A in mm | 6,40 | 9,37 | 14,53 | 19,76 | 25,91 | 37,47 | 53,75 |
| ø B in mm | 9,21 | 12,24 | 17,98 | 24,05 | 31,54 | 44,73 | 63,73 |
Dimensions Cône morse
Avec le BAER Mandrin conique, tu as déjà fait le bon choix.
Il ne te reste plus qu'à choisir la bonne dimension pour le Cône morse qui s'adapte à ta machine. Tu peux déterminer cette mesure en mesurant la partie la plus fine et la plus épaisse de ton cône morse.
Ce Mandrin conique MK 3 a un diamètre de 19,76 mm à l'endroit le plus fin et un diamètre de 24,05 mm à l'endroit le plus épais. Le Mandrin conique a un Pattes d'expulsion et est donc idéal pour être utilisé sur des perceuses de table ou des perceuses à colonne.
Si cette mesure ne convient pas, tu peux utiliser le tableau pour déterminer le bon Cône morse et accéder à l'article correspondant dans notre boutique.
Dimensions du cône
Pour que ton Mandrin conique s'adapte à ton Mandrin de perçage, il suffit de trouver la bonne dimension du cône. Tu peux le déterminer en mesurant la partie la plus fine et la plus épaisse du cône. Ce B12 Mandrin conique a un diamètre de 11,14 mm à l'endroit le plus fin et un diamètre de 12,07 mm à l'endroit le plus épais. Si cette mesure ne te convient pas, tu peux utiliser le tableau pour déterminer le bon cône et accéder à l'article correspondant dans notre boutique.
| B6 | B10 | B12 | B16 | B18 | B22 | B24 | |
|---|---|---|---|---|---|---|---|
| ø D1 in mm | 6,35 | 10,09 | 12,07 | 15,73 | 17,78 | 21,79 | 23,83 |
| ø D2 in mm | 5,85 | 9,40 | 11,14 | 14,53 | 16,20 | 19,80 | 50,50 |
