BAER Porte-filières - Acier 90 x 36mm | M 45-52 | BSW 1.3/4-2''


Nos porte-filières en acier sont entièrement fabriqués en acier. Le porte-filière est un outil de maintien et de manœuvre très spécifique, conçu pour tenir une filière de filetage et l'entraîner à la main. Il se compose essentiellement de deux éléments : le corps et les poignées. Sa construction très robuste lui confère une grande résistance, une excellente tenue à l'usure et un ajustement précis. Un porte-filière tout acier est idéal lorsqu'un filetage de plus grand diamètre doit être réalisé et qu'un couple plus élevé est donc nécessaire. En effet, la qualité supérieure de l'acier moulé permet également d'absorber des efforts plus importants.

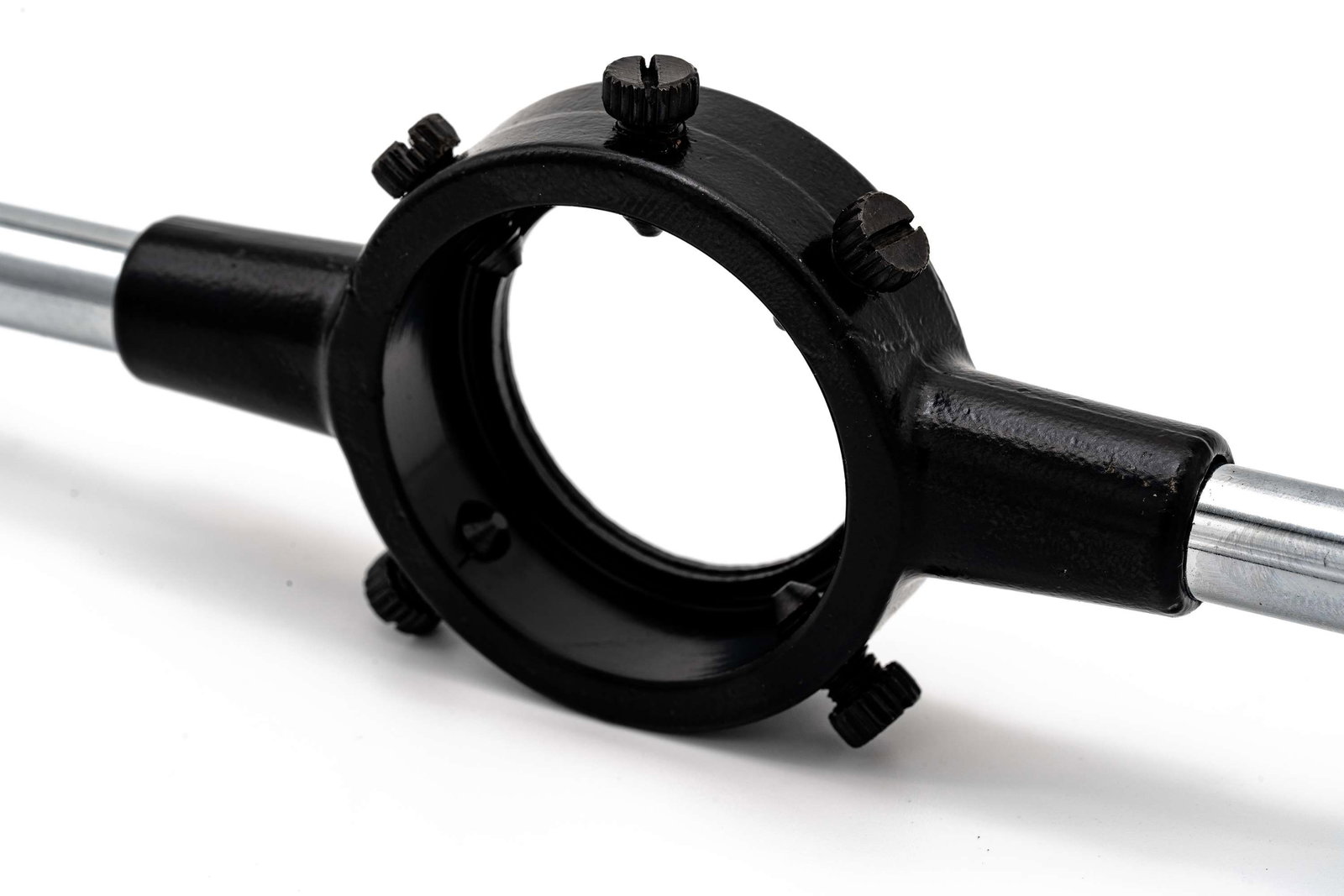

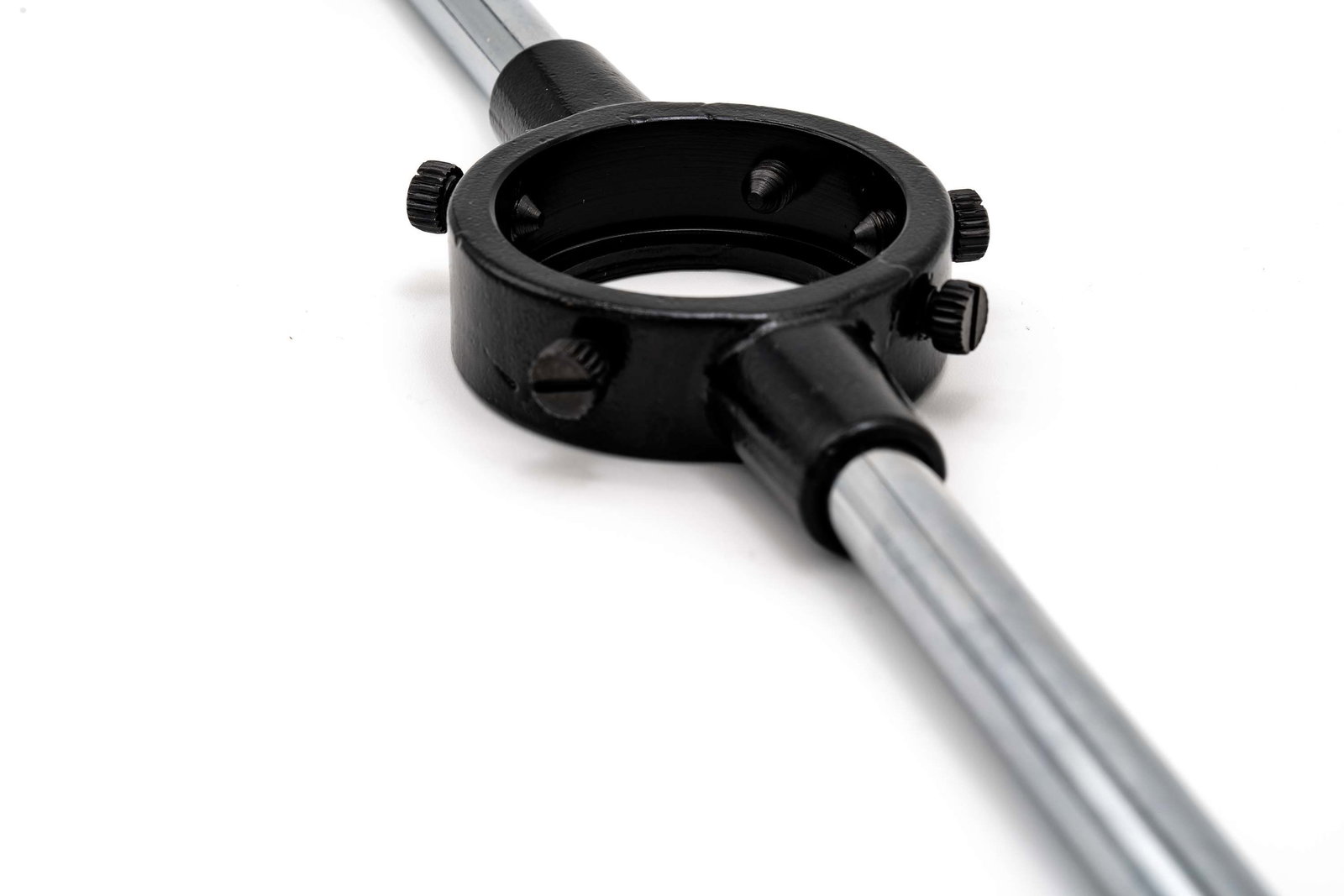

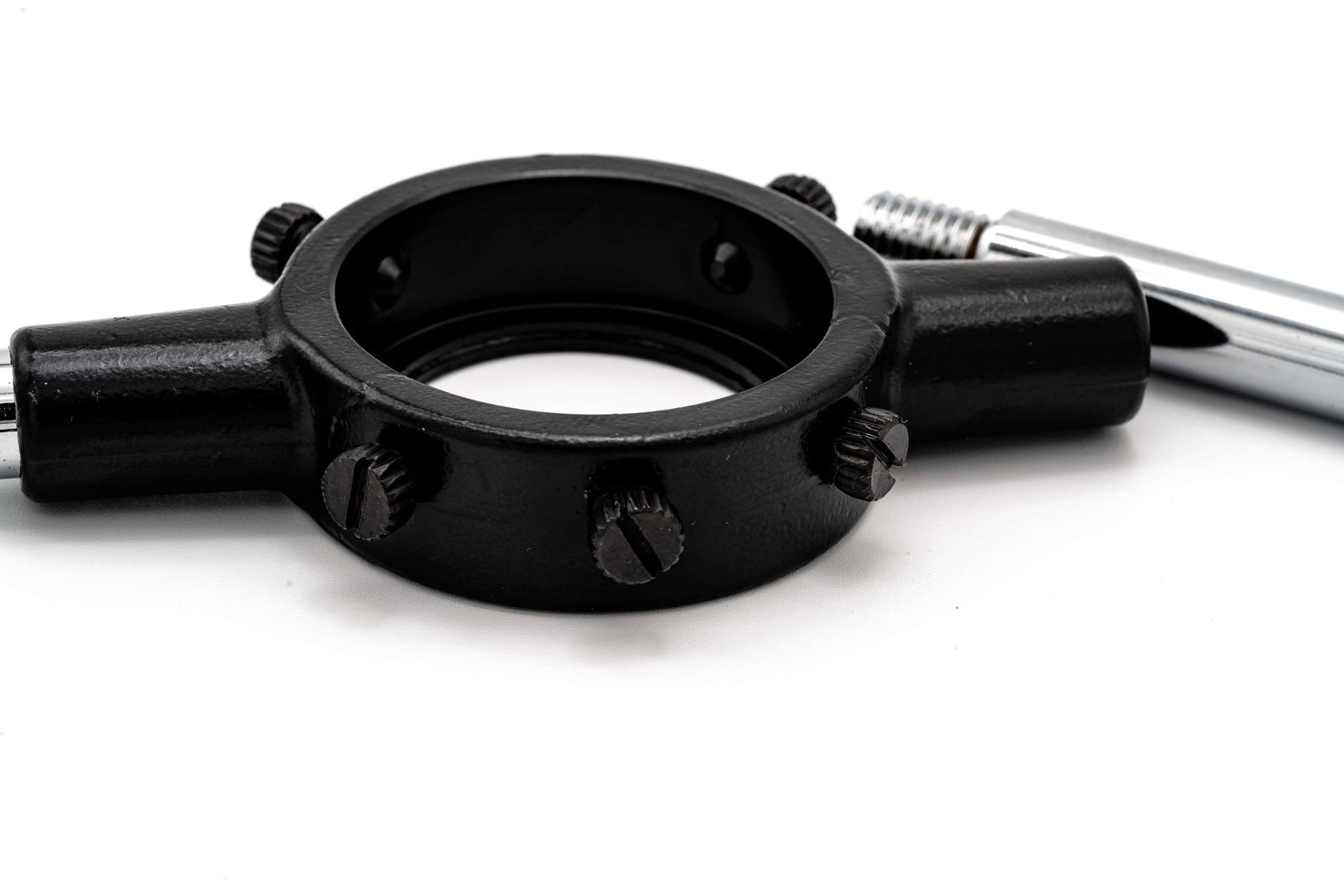

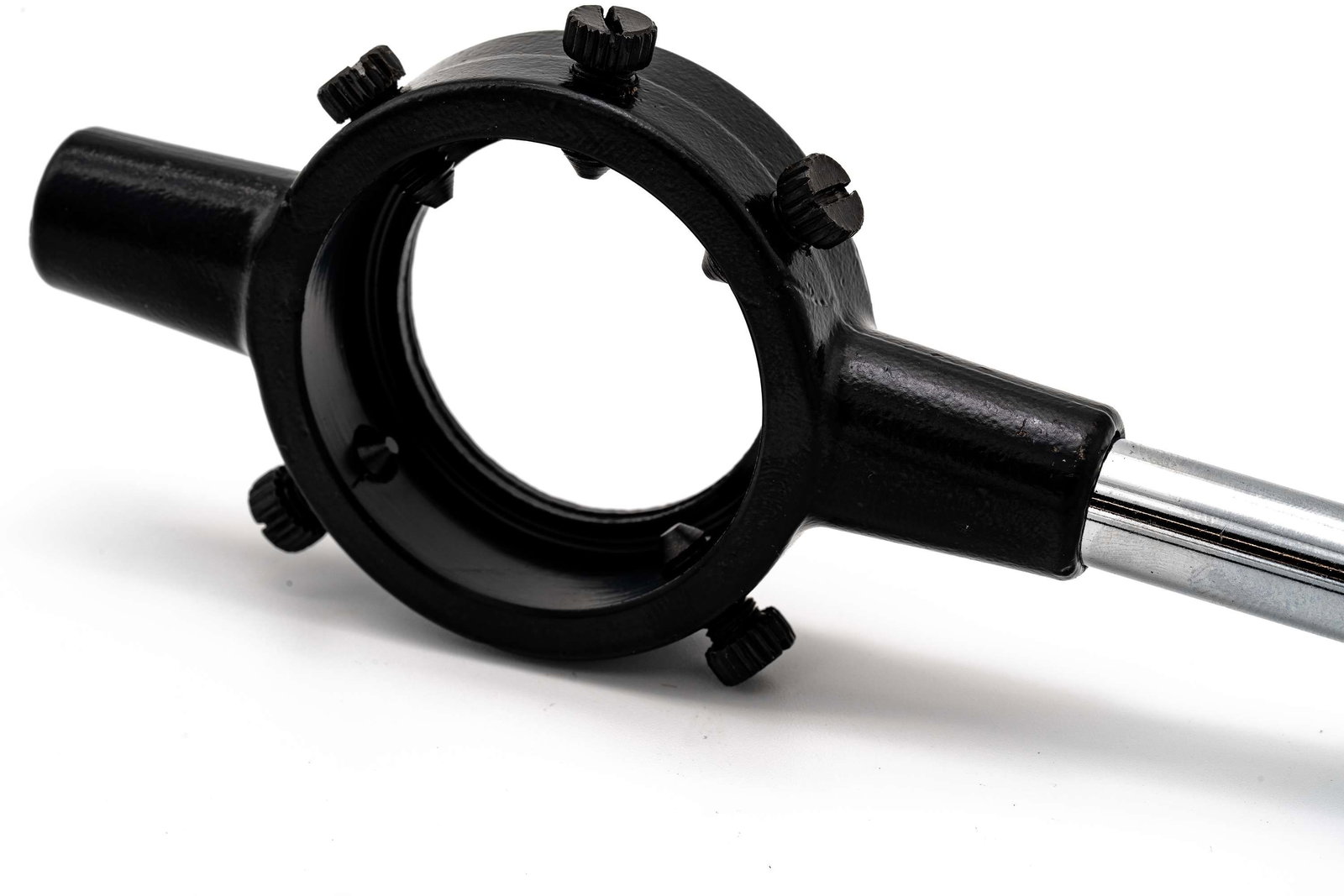

Le cœur de l'outil est le corps en acier. Il comporte une ouverture ronde dans laquelle la filière est insérée. Grâce à cinq vis de fixation, serrables avec un tournevis plat, la filière est bloquée dans le porte-filière. Les vis s'engagent dans les perçages de la filière. Les vis s'engagent dans les perçages de la filière et la maintiennent ainsi en place dans le porte-filière. La filière ronde est alors solidement fixée et peut être retirée. Elle est ainsi parfaitement maintenue et ne peut pas tourner pendant le filetage.
Deux poignées sont situées à gauche et à droite du corps. Elles permettent une prise en main confortable et une répartition optimale de la force. Il est ainsi facile de réaliser manuellement un filetage externe, sans machine.
Le type de construction permet également l'utilisation de guides de filière. Avec un guide de filière, veillez à ce que les perçages du guide coïncident avec ceux de la filière afin de garantir le transport des copeaux.
Une fois la technique maîtrisée, réaliser à la main un filetage externe précis devient rapidement un jeu d'enfant.

Le filetage parfait en quelques étapes :

  1. Avant de commencer, il faut préparer la tige. Serrez la tige dans un étau et chanfreinez l'extrémité. Cela consiste à limer les arêtes sur tout le pourtour avec un angle de 45 degrés. Cela facilite non seulement l'engagement de l'outil de coupe dans le porte-filière, mais aussi le vissage ultérieur dans le filetage intérieur de réception.
  2. Une fois la tige prête, l'étape suivante consiste à préparer le porte-filière. Si la filière est compatible avec un guide de filière, vous pouvez monter celui-ci à ce moment-là. Le guide vous aide à réaliser le filetage bien perpendiculairement. Insérez ensuite la filière dans le porte-filière et bloquez-la en rotation avec les vis de fixation.
  3. La coupe est facilitée par l'utilisation d'huile de taraudage ou de pâte de coupe. Appliquez une goutte sur la tige et/ou sur la filière de filetage dans le porte-filière.
  4. Placez maintenant le porte-filière sur la tige et tournez-le jusqu'à obtenir la longueur de filetage souhaitée. Dévissez ensuite le porte-filière en sens inverse.

L'essentiel en un coup d'œil :

  • BAERENSTARK - Nos outils de maintien en acier séduisent par leur résistance et leur durabilité et sont fabriqués en acier à outils de haute qualité.
  • QUALITÉ EXCELLENTE - Chez BAER, vous achetez des outils contrôlés à un prix imbattable, d'une précision remarquable, pour une stabilité durable et une excellente absorption des efforts !
  • FACILE À UTILISER - Le porte-filière séduit par sa prise en main aisée et sa bonne répartition du poids.

Dimensions

Diamètre 90 mm
Dimension 90 x 36 mm
Hauteur H 36 mm
Longueur 900 mm

Caractéristiques

Groupe de produits Outils d'actionnement
Matériel Acier
Standard DIN 225
Type de produit Porte-filières

Applications

  • pour filières en M et MF : M 45 - M 52
  • pour les filières en : BSW 1.3/4 - BSW 2''

Dessin technique

Dessin technique porte-filière à découper
Diamètre 90 mm
Hauteur H 36 mm
Longueur 900 mm
