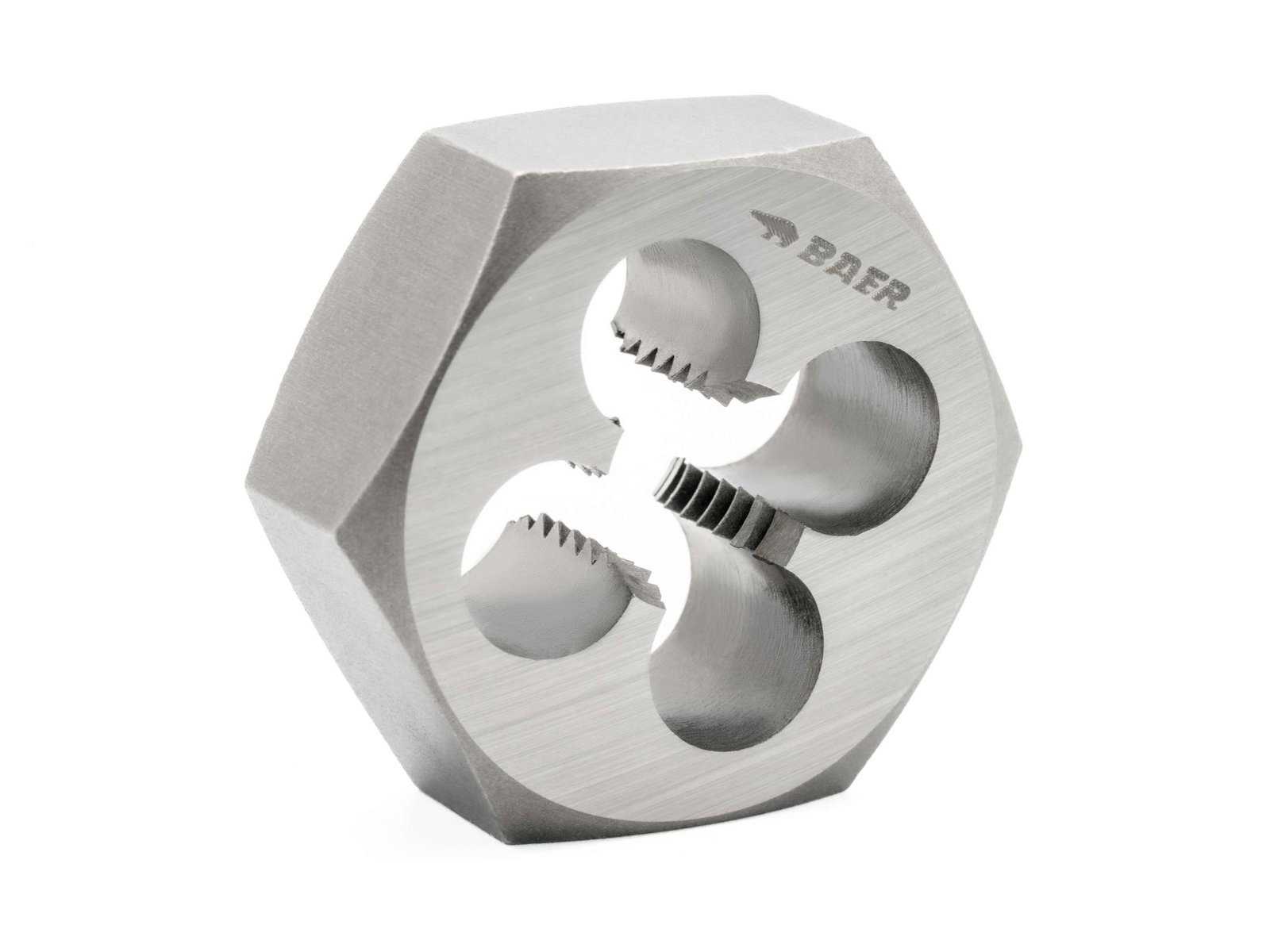

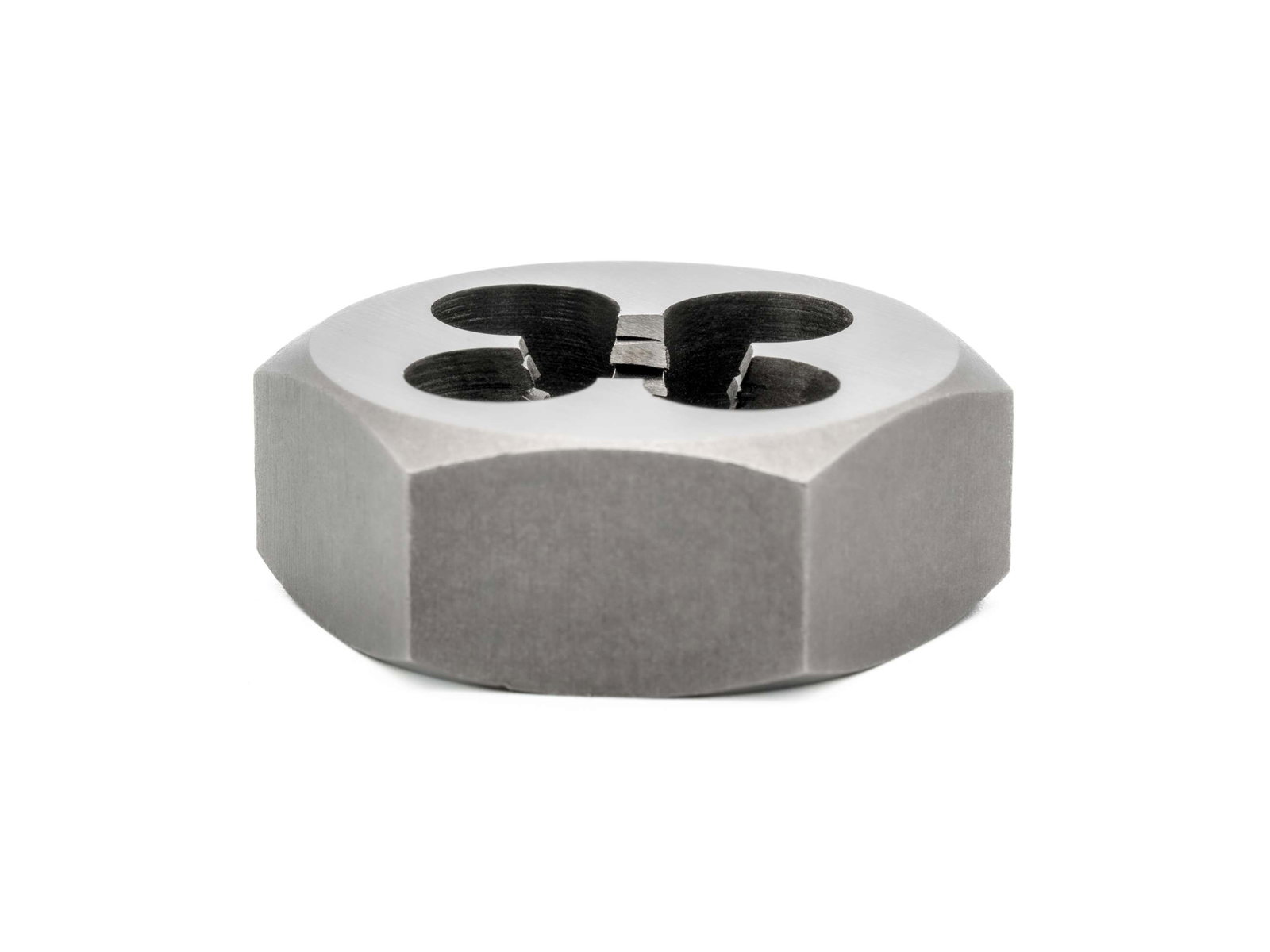

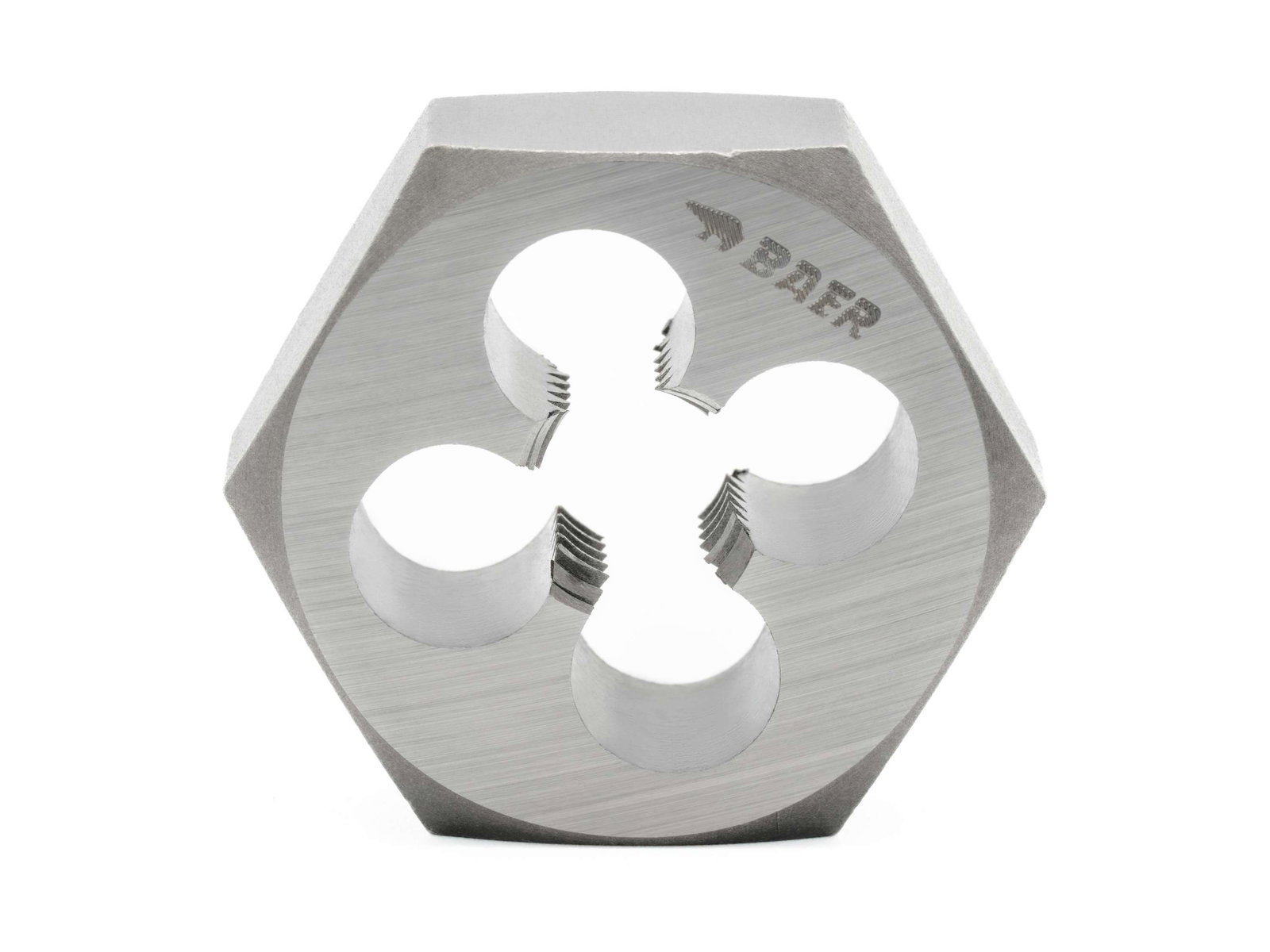

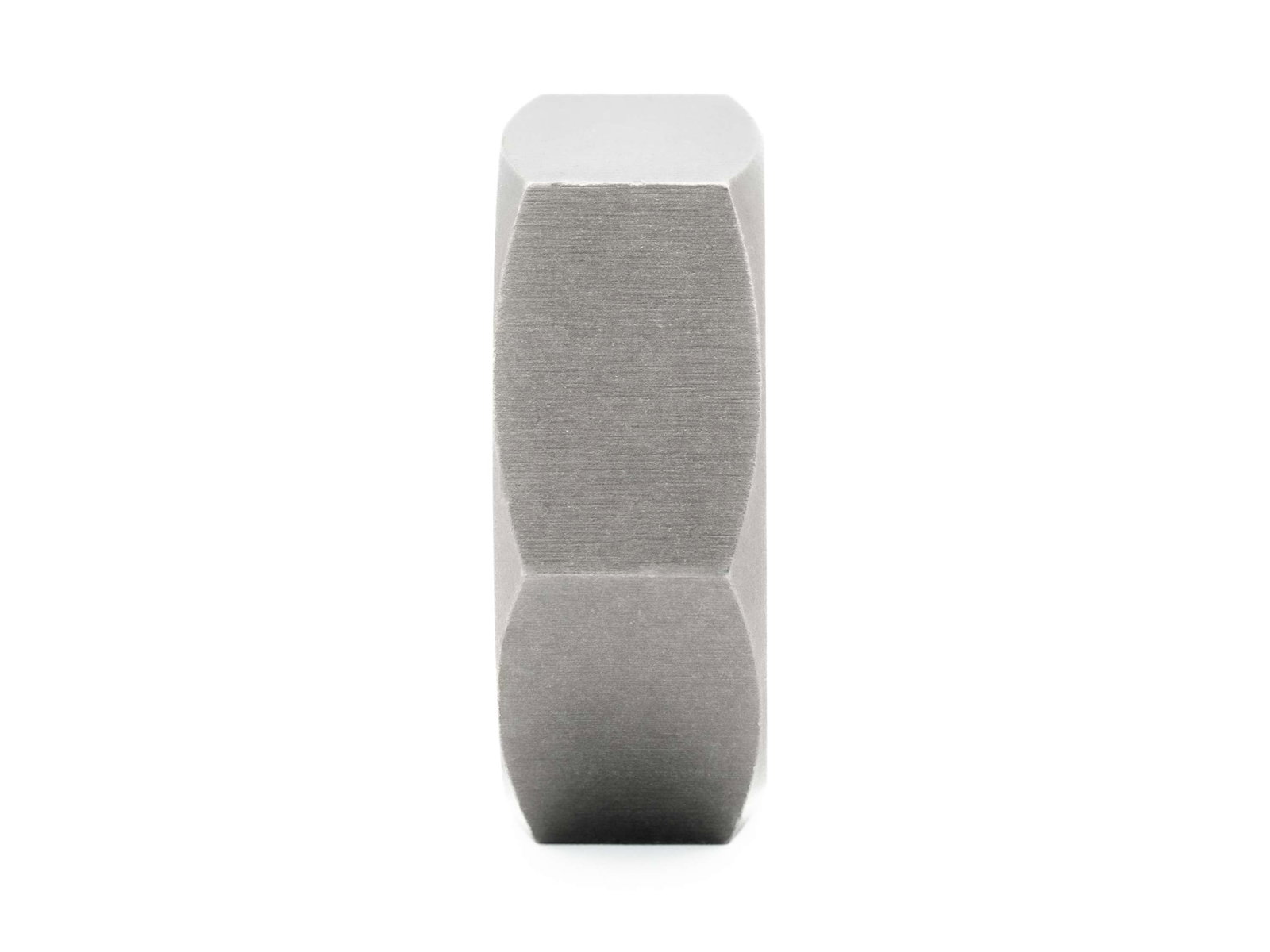

BAER Écrou de coupe hexagonal BSW 1/4 x 20 - HSS


La filière hexagonale (également appelée écrou de coupe hexagonal) est particulièrement avantageuse pour les réparations, car elle peut être actionnée avec des clés polygonales ou des clés à fourche, ce qui permet d'accéder plus facilement aux endroits difficiles d'accès. Les filières de filetage BAER sont des outils de filetage parfaits pour réaliser des filetages externes. Cet outil de coupe des métaux présente un hexagone extérieur et - selon la taille - comporte trois arêtes de coupe ou plus à l'intérieur. Les alésages situés entre les arêtes de coupe reçoivent les copeaux, les enroulent et les évacuent. Les filières sont couramment utilisées pour fabriquer des vis, des écrous et des tiges filetées. Cette filière (outil de filetage externe) est fabriquée en acier rapide (HSS). L'acier HSS présente une ténacité plus élevée et une moindre sensibilité à la rupture par rapport à l'acier HSSE. L'acier HSS est reconnu pour ses performances de coupe exceptionnelles et sa durabilité. Les filières hexagonales HSS conviennent à un large éventail d'applications, comme les aciers de construction, les aciers au carbone et les aciers de décolletage. Elles conviennent également aux aciers de cémentation et aux aciers de revenu non alliés d'une résistance allant jusqu'à 750 N/mm². Il est également possible d'usiner l'acier moulé ainsi que les alliages de zinc, le cuivre pur, le cuivre faiblement allié, les alliages cuivre-étain à copeaux courts, ainsi que les matières plastiques telles que le POM, le PVC, etc. Il est important de lubrifier l'outil en le positionnant perpendiculairement et d'utiliser de l'huile de taraudage ou de la pâte de coupe.

Dimensions

Diamètre 1/4
Diamètre nominal en mm 6,35
Diamètre nominal en pouces 0,25
Dimension BSW 1/4 x 20
Hauteur H 7 mm
Pas 20
Pas en mm 1,27

Caractéristiques

Direction A droite
Groupe de produits Filière de coupe
Matériel HSS
Norme de filetage BSW: Filetage standard Whitworth britannique selon BS 84
Standard DIN 382
Tolérance moyen
Type de produit Ecrous hexagonaux à couper

Informations techniques - Filières

Représentation schématique de  Coupe
Coupe
1,5
Représentation schématique de Matériel
Matériel
HSS
Représentation schématique de Tolérance: moyen
Tolérance
moyen

Applications

  • pour recouper et réparer les filetages endommagés
  • Matériaux faciles à usiner jusqu'à 800 N/mm²
  • dans les endroits difficiles d'accès

Dessin technique

Dessin technique écrou de coupe hexagonal
Diamètre 1/4
Diamètre d'ébauche du boulon D2 6,24 mm
Dimension Diamètre D BSW 1/4 x 20
Hauteur H 7 mm
Largeur de clé S 19 mm
