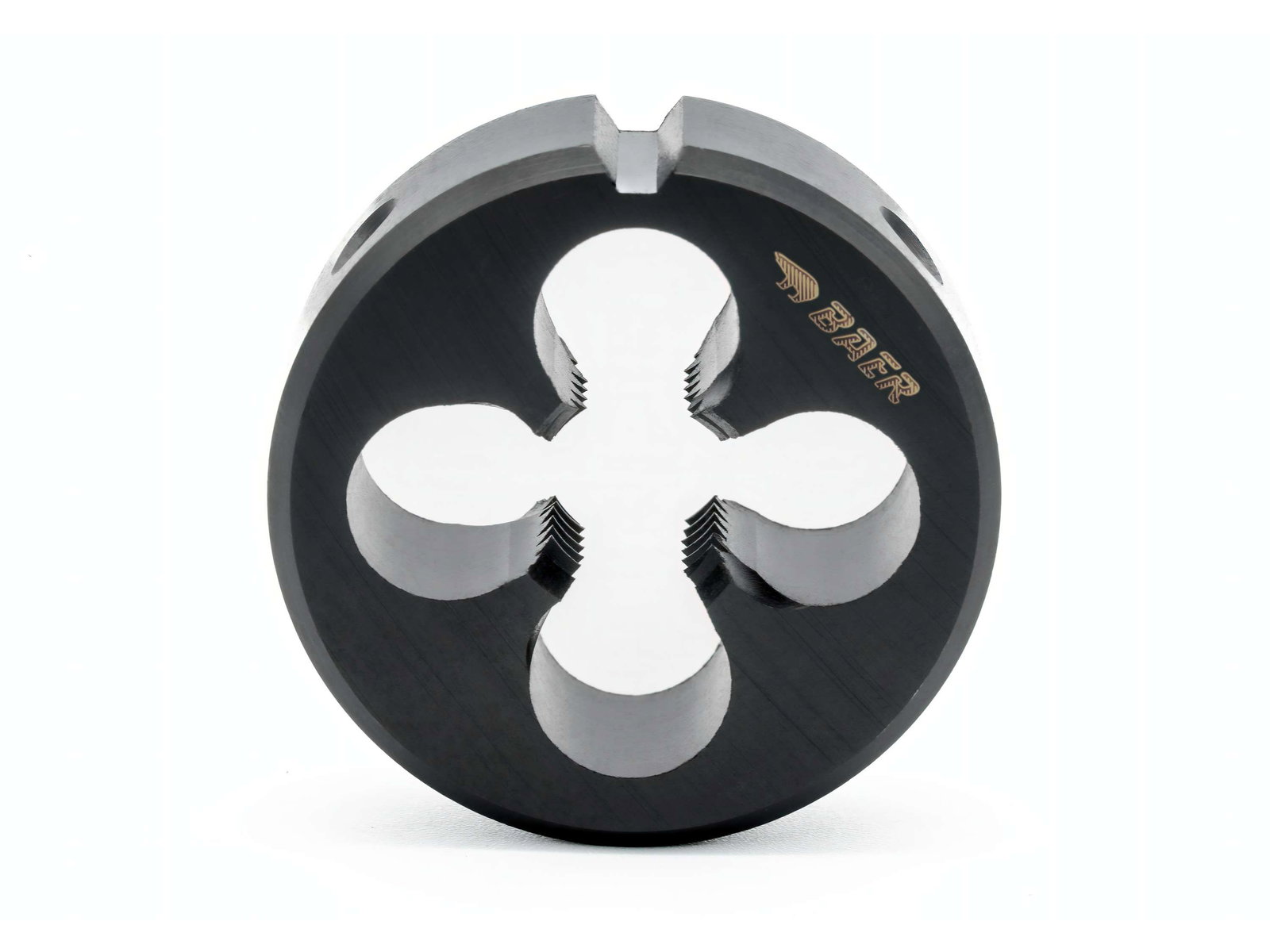

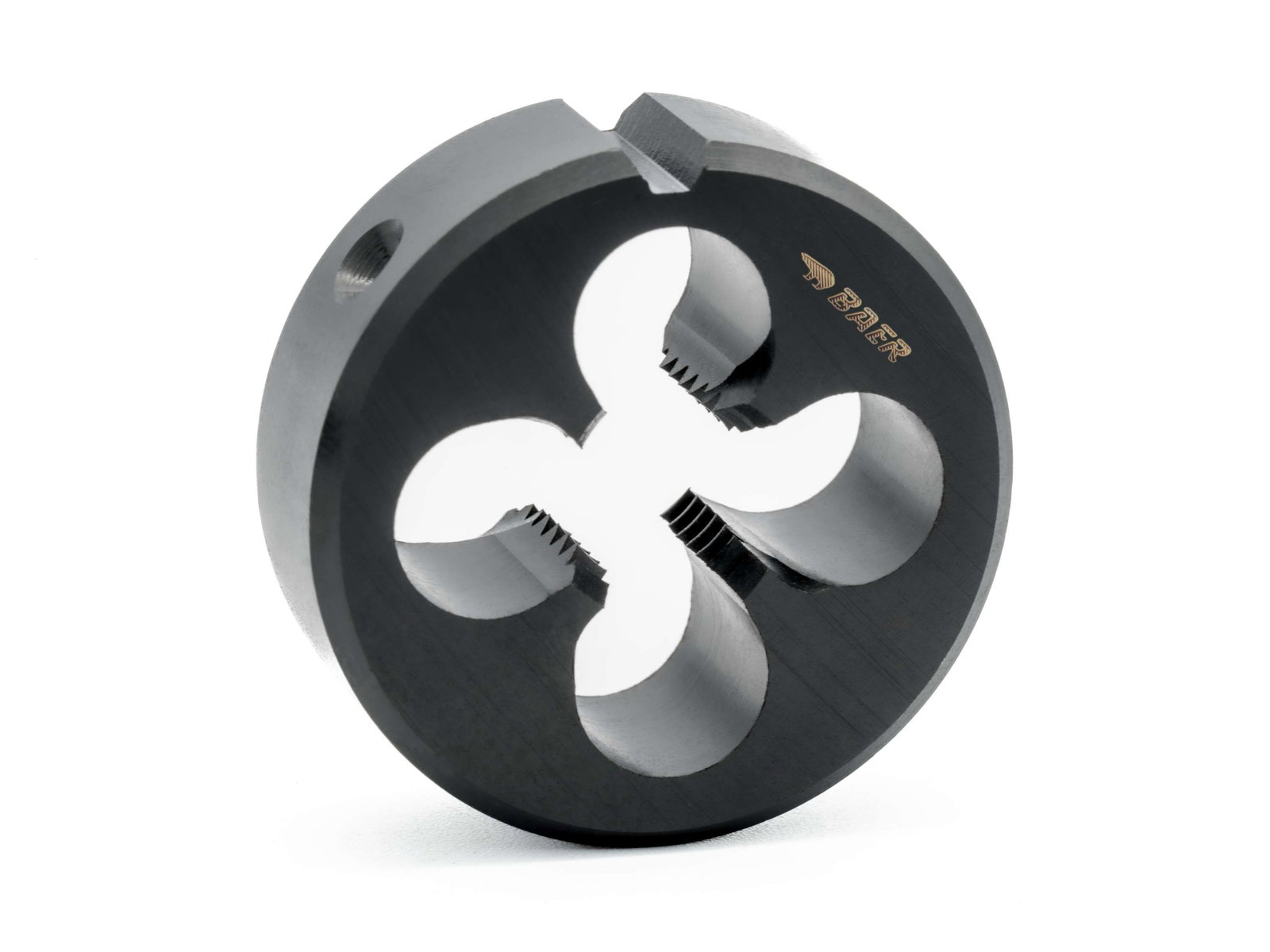

BAER Filière M 12 x 1,75 - HSSE pour acier inoxydable
BAER Filière M 12 x 1,75 - HSSE pour acier inoxydable

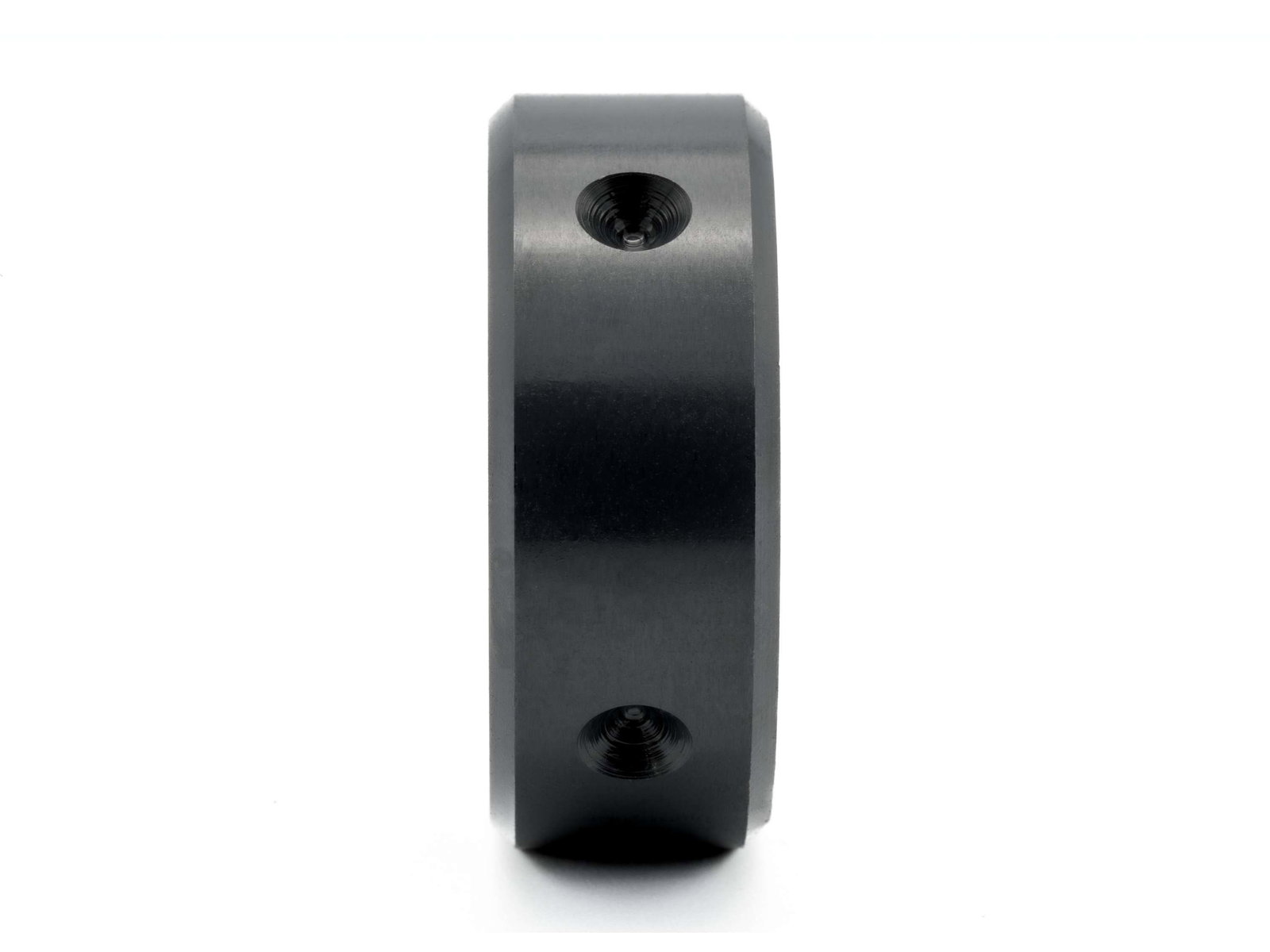

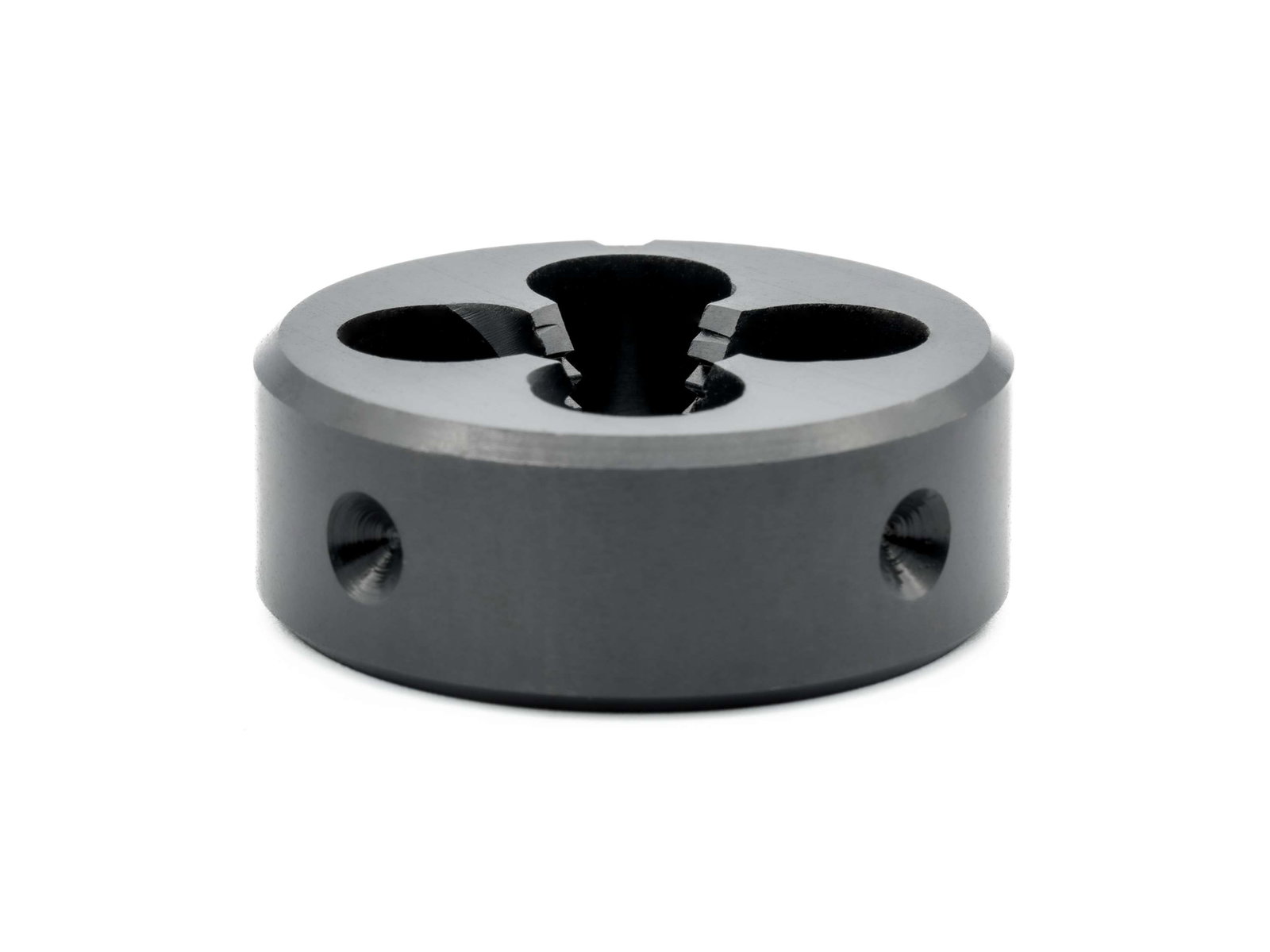

Le fer à découper est un outil fiable et durable qui t'aide à fabriquer des Filetage externe précis en une seule opération. Il est équipé de quatre trous et d'une rainure en V qui fixent l'outil de coupe dans les Porte-filière à découper et les logements correspondants. Tu peux ainsi manipuler l'outil de manière sûre et confortable. L'outil de coupe rond BAER est également parfait pour être utilisé dans un Contre-poupée ou un mandrin de perceuse. Les filières sont des outils utilisés pour couper des vis, des écrous et des tiges filetées au quotidien. Les filières rondes sont cylindriques et sont utilisées pour réaliser des filetages extérieurs en une seule opération. Sur l'enveloppe extérieure de l'outil de coupe rond se trouvent quatre trous et une rainure qui servent à fixer l'outil de coupe dans des logements adaptés Porte-filière à découper et à l'aide de vis de maintien. Avec Porte-filière à découper, Filetage externe est coupé à la main. Pour le Contre-poupée sur un tour ou pour le mandrin d'une perceuse, on utilise des logements spéciaux pour filières. La filière est fabriquée en acier rapide haute performance HSSE. HSSE-L'acier est plus résistant à la chaleur, à l'usure et a une dureté légèrement plus élevée que l'acier traditionnel HSS. Grâce à la qualité de surface améliorée, à Coupe hélicoïdale et au matériau de base HSSE, tu auras la force nécessaire pour travailler avec des matériaux difficiles à usiner et des aciers inoxydables. Le fer de coupe a également un Géométrie de coupe spécial pour pouvoir être utilisé dans le travail des métaux, entre autres pour les aciers résistants à la rouille et aux acides, Aciers inoxydables, INOX, Aciers de cimentation, les aciers de construction résistants à la chaleur et Fonte malléable. Il est important que tu lubrifies l'outil poser en ligne droite et avec Huile de taraudage ou Pâte de coupe
Dimensions
| Diamètre |
12 |
|---|---|
| Diamètre nominal en mm |
12 |
| Diamètre nominal en pouces |
0,472 |
| Dimension |
M 12 x 1,75 |
| Hauteur H |
14 mm |
| Inclinaison |
1,75 |
| Inclinaison en mm |
1,75 |
Caractéristiques
| Direction |
A droite |
|---|---|
| Groupe de produits |
Filière de coupe |
| Matériel |
HSSE nitruré |
| Norme de filetage |
M : Métrique ISO- Filetage standard selon DIN 13 |
| Standard |
DIN 223 (DIN EN 2256) |
| Tolérance |
ISO- 6G |
| Type de produit |
Filière de coupe |
Informations techniques - Filières
avec Coupe hélicoïdale
2,0
HSSE nitruré
ISO- 6G
Applications
- inoxydables Aciers inoxydables (INOX, V2A, V4A etc.)
- ainsi que pour une utilisation générale jusqu'à 1200 N/mm²
Dessin technique
| Diamètre |
12 |
|---|---|
| Diamètre d'ébauche du boulon D2 |
11,83 mm |
| Diamètre extérieur D1 |
38 mm |
| Dimension Diamètre D |
M 12 x 1,75 |
| Hauteur H |
14 mm |
Application – Exemples de matériaux
| Aciers inoxydables | |
|---|---|
| 1.4305 | X8CrNiS18-9 |
| 1.4301 | X5CrNi18-10 (A2) |
| 1.4404 | X2CrNiMo17-12-2 (V4A) |
| 1.4541 | X6CrNiTi18-10 |
| Aciers de décolletage | |
|---|---|
| 1.0718 | 11SMnPb30 |
| 1.0721 | 10S20 |
| 1.0726 | 35S20 |
| 1.0758 | 60SPb20 |
| Aciers de cémentation | |
|---|---|
| 1.0401 | (C15) |
| 1.7016 | 17 CR3 |
| 1.7131 | 16MnCr5 |
| 1.5919 | 15CrNi6 |
| Aciers de construction générale | |
|---|---|
| 1.0035 | S 185 (St 33) |
| 1.0036 | S 235 JRH |
| 1.0039 | S 235JRG1+CR |
| 1.0060 | E 335 (St 60-2) |
| Cuivre pur, cuivre faiblement allié | |
|---|---|
| 2.0240 | CuZn15 |
| 2.0265 | CuZn30 |
| Alliage cuivre-étain (bronze) à copeaux courts | |
|---|---|
| 2.1090.01 | G-CuSn7ZnPb |
| 2.1086.01 | G-CuSn10Zn |
| Aciers trempés et revenus non alliés | |
|---|---|
| 1.1151 | C22E (Ck 22) |
| 1.0503 | C 45 |
| 1.1191 | C45E (Ck 45) |
