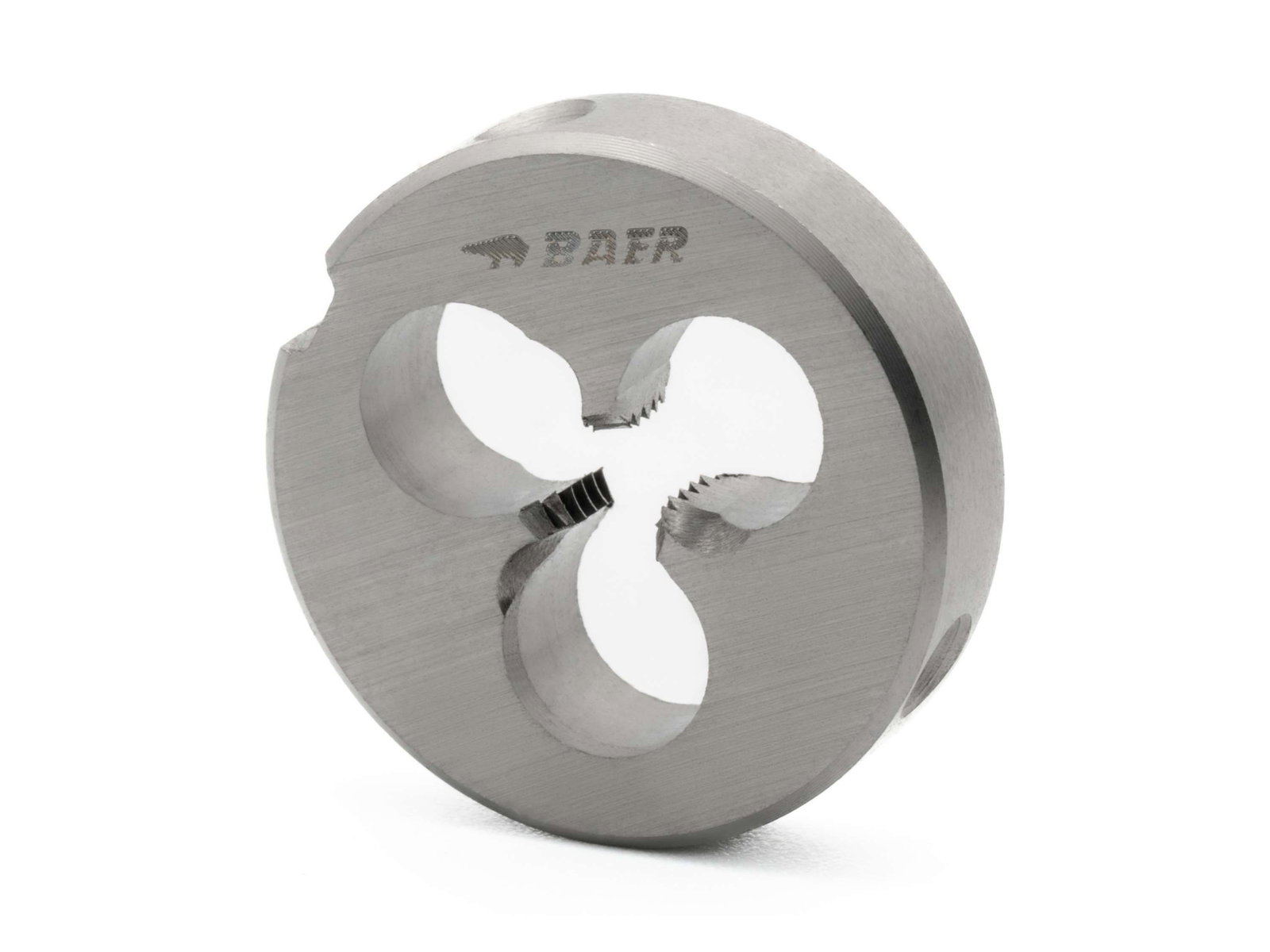

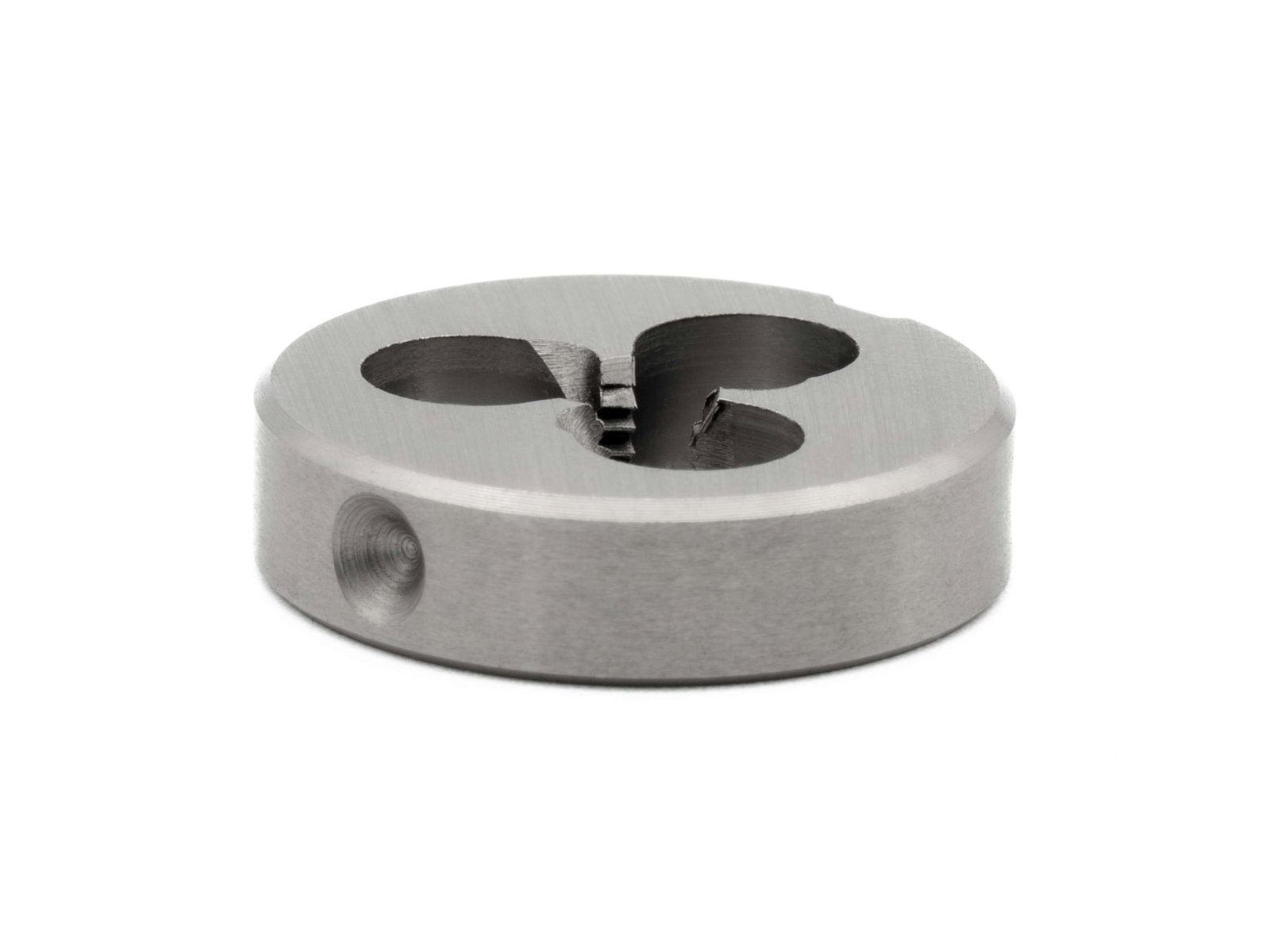

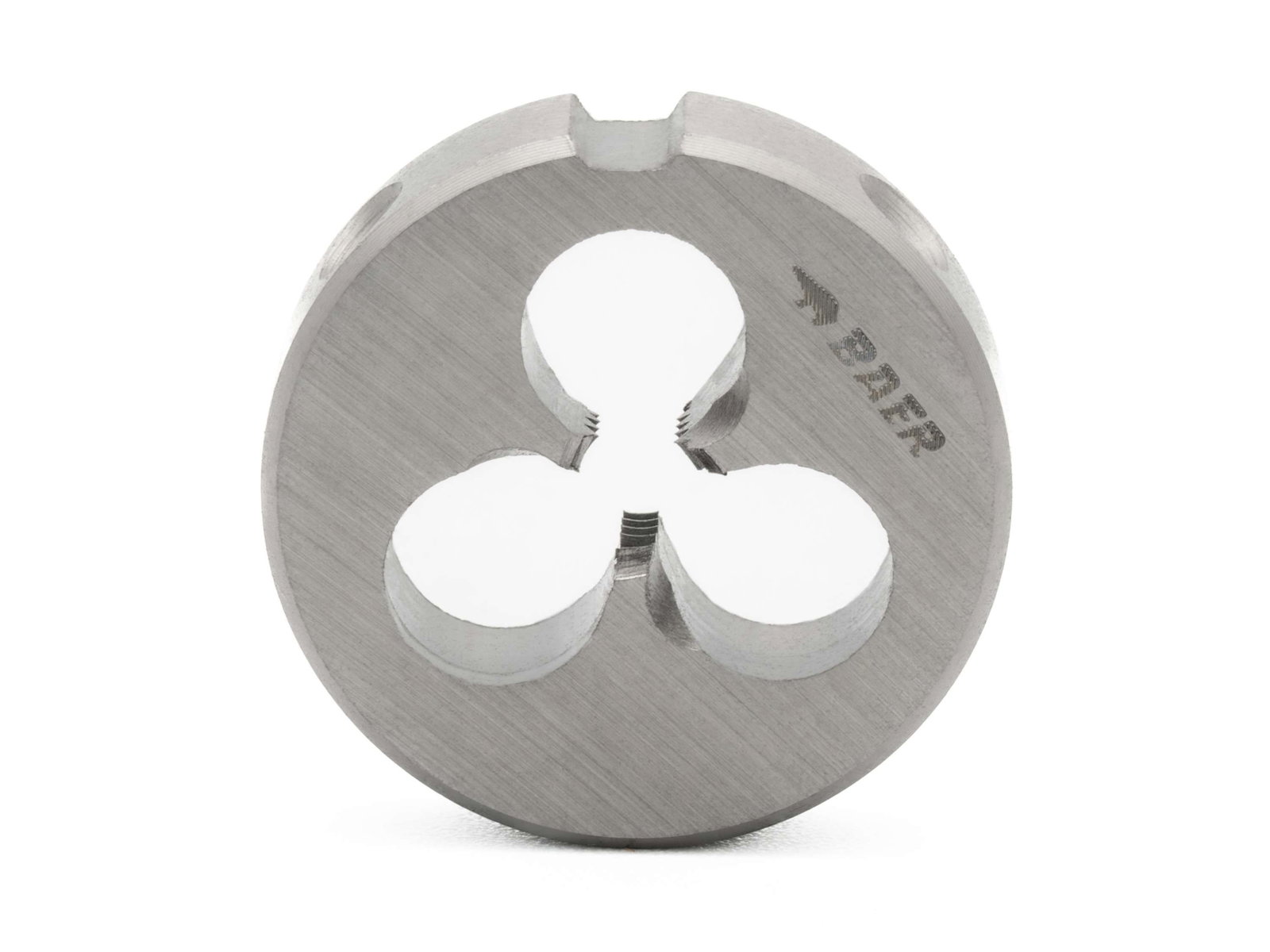

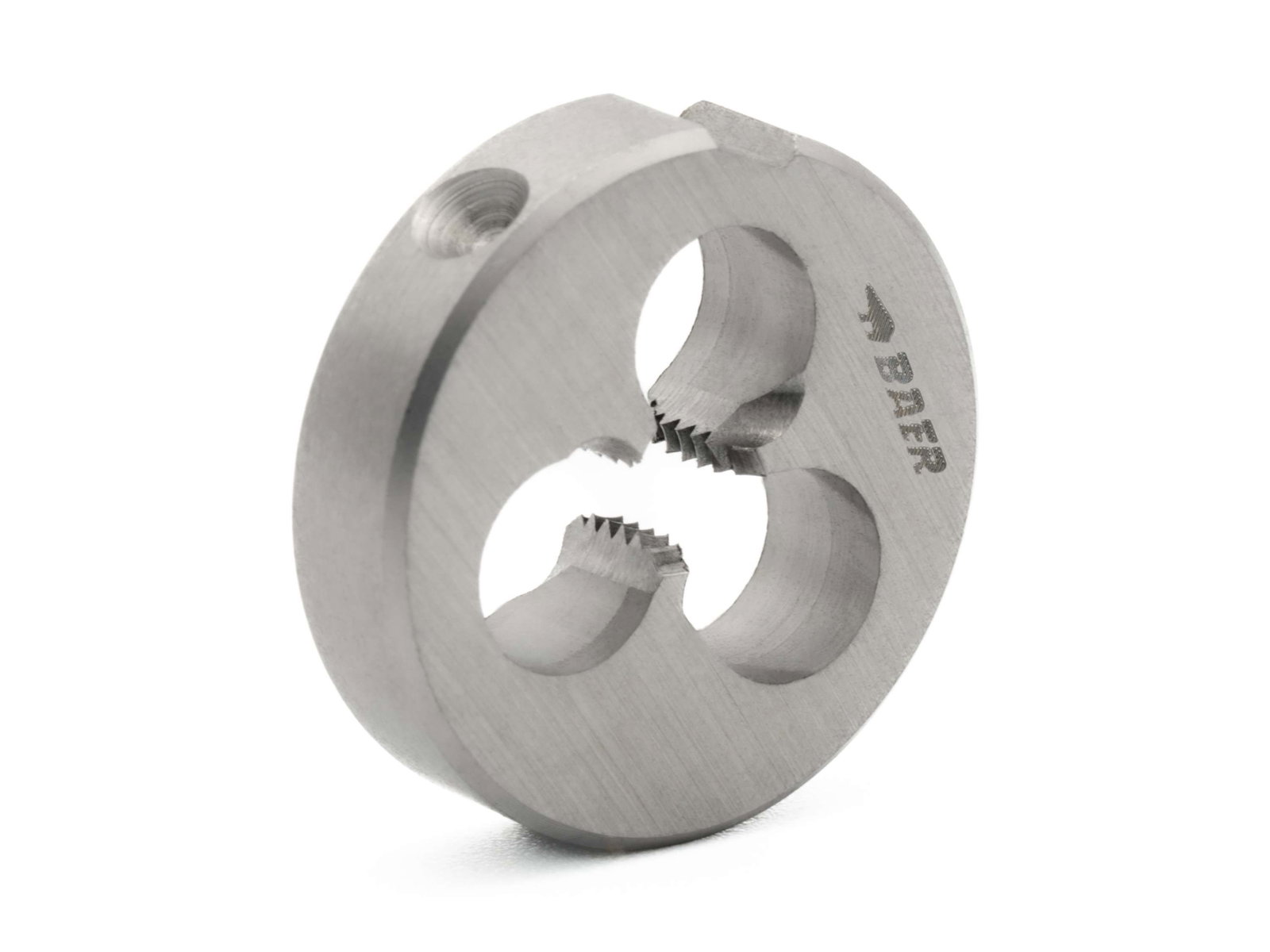

BAER Filière MF 4 x 0,5 - HSSE pour acier inoxydable


Les filières BAER de filetage sont des outils de filetage parfaitement adaptés au filetage externe. Cet outil de coupe est de forme cylindrique et, selon sa taille, comporte à l'intérieur trois arêtes de coupe ou plus. Les trous situés entre les arêtes de coupe reçoivent les copeaux, les enroulent et les évacuent. Les filières sont couramment utilisées au quotidien pour fabriquer des vis, des écrous et des tiges filetées. Le porte-filière permet de réaliser les filets à la main, et les porte-filières spéciaux permettent également de fixer la filière ronde sur une contre-poupée ou une perceuse. Les filières sont généralement utilisables des deux côtés et offrent une coupe parfaite. La filière est fabriquée en acier rapide haut de gamme HSSE. Le HSSE est plus résistant à la chaleur, plus résistant à l'usure et présente une dureté légèrement supérieure. Sa teneur plus élevée en cobalt rend l'outil particulièrement durable et fiable. La finition de surface améliorée, l'entrée hélicoïdale et le matériau de base HSSE offrent la puissance nécessaire pour usiner les matériaux difficiles à couper et les aciers inoxydables. L'outil de coupe possède en outre une géométrie d'arête de coupe spéciale, qui permet de l'utiliser en usinage des métaux notamment pour les aciers inoxydables et résistants aux acides, les aciers inoxydables, l'INOX, les aciers de cémentation, les aciers de construction résistants à la chaleur et la fonte malléable. Il est important de positionner l'outil perpendiculairement et de le lubrifier avec de l'huile de taraudage ou de la pâte de coupe.

Dimensions

Diamètre 4
Diamètre nominal en mm 4
Diamètre nominal en pouces 0,157
Dimension MF 4 x 0,5
Hauteur H 5 mm
Pas 0,5
Pas en mm 0,5

Caractéristiques

Direction A droite
Groupe de produits Filière de coupe
Matériel HSSE
Norme de filetage MF : ISO métrique Filetage fin selon DIN 13
Standard DIN 223 (DIN EN 2256)
Tolérance ISO- 6G
Type de produit Filière de coupe

Informations techniques - Filières

Représentation schématique de Forme / Géométrie
Forme / Géométrie
avec entrée à pointe hélicoïdale (spiral point)
Représentation schématique de  Coupe
Coupe
2,0
Représentation schématique de Matériel
Matériel
HSSE
Représentation schématique de Tolérance: ISO- 6G
Tolérance
ISO- 6G

Applications

  • inoxydables Aciers inoxydables (INOX, V2A, V4A etc.)
  • ainsi que pour une utilisation générale jusqu'à 1200 N/mm²

Dessin technique

Dessin technique filière ronde
Diamètre 4
Diamètre d'ébauche du boulon D2 3,92 mm
Diamètre extérieur D1 20 mm
Dimension Diamètre D MF 4 x 0,5
Hauteur H 5 mm

Application – Exemples de matériaux

Aciers inoxydables
1.4305 X8CrNiS18-9
1.4301 X5CrNi18-10 (A2)
1.4404 X2CrNiMo17-12-2 (V4A)
1.4541 X6CrNiTi18-10
Aciers de décolletage
1.0718 11SMnPb30
1.0721 10S20
1.0726 35S20
1.0758 60SPb20
Aciers de cémentation
1.0401 (C15)
1.7016 17 CR3
1.7131 16MnCr5
1.5919 15CrNi6
Aciers de construction générale
1.0035 S 185 (St 33)
1.0036 S 235 JRH
1.0039 S 235JRG1+CR
1.0060 E 335 (St 60-2)
Cuivre pur, cuivre faiblement allié
2.0240 CuZn15
2.0265 CuZn30
Alliage cuivre-étain (bronze) à copeaux courts
2.1090.01 G-CuSn7ZnPb
2.1086.01 G-CuSn10Zn
Aciers trempés et revenus non alliés
1.1151 C22E (Ck 22)
1.0503 C 45
1.1191 C45E (Ck 45)

0 sur 0 avis

Note moyenne de 0 sur 5 étoiles

Laissez un avis

Partage votre avis sur le produit avec d'autres clients.


Zubehör

BAER haute performance Pâte de coupe 100 ml Express en Allemagne
BAER haute performance Pâte de coupe 100 ml
(294)
  • Commandez avant demain, 14:00, livraison estimée ven. 20 nov. – lun. 23 nov.
  • Livraison express en Allemagne : commandez avant demain, 13:00, livraison ven. 20 nov.
En stock Numéro d'article SP100
10,72 € Prix TVA incluse
Quantité de produit : Entrez la quantité souhaitée ou utilisez les boutons pour augmenter ou diminuer la quantité.
Calibre à bague NO-GO MF 4 x 0,5 - Tolérance 6g
Calibre à bague NO-GO MF 4 x 0,5 - Tolérance 6g
En stock Numéro d'article 122601158
81,66 € Prix TVA incluse
Quantité de produit : Entrez la quantité souhaitée ou utilisez les boutons pour augmenter ou diminuer la quantité.

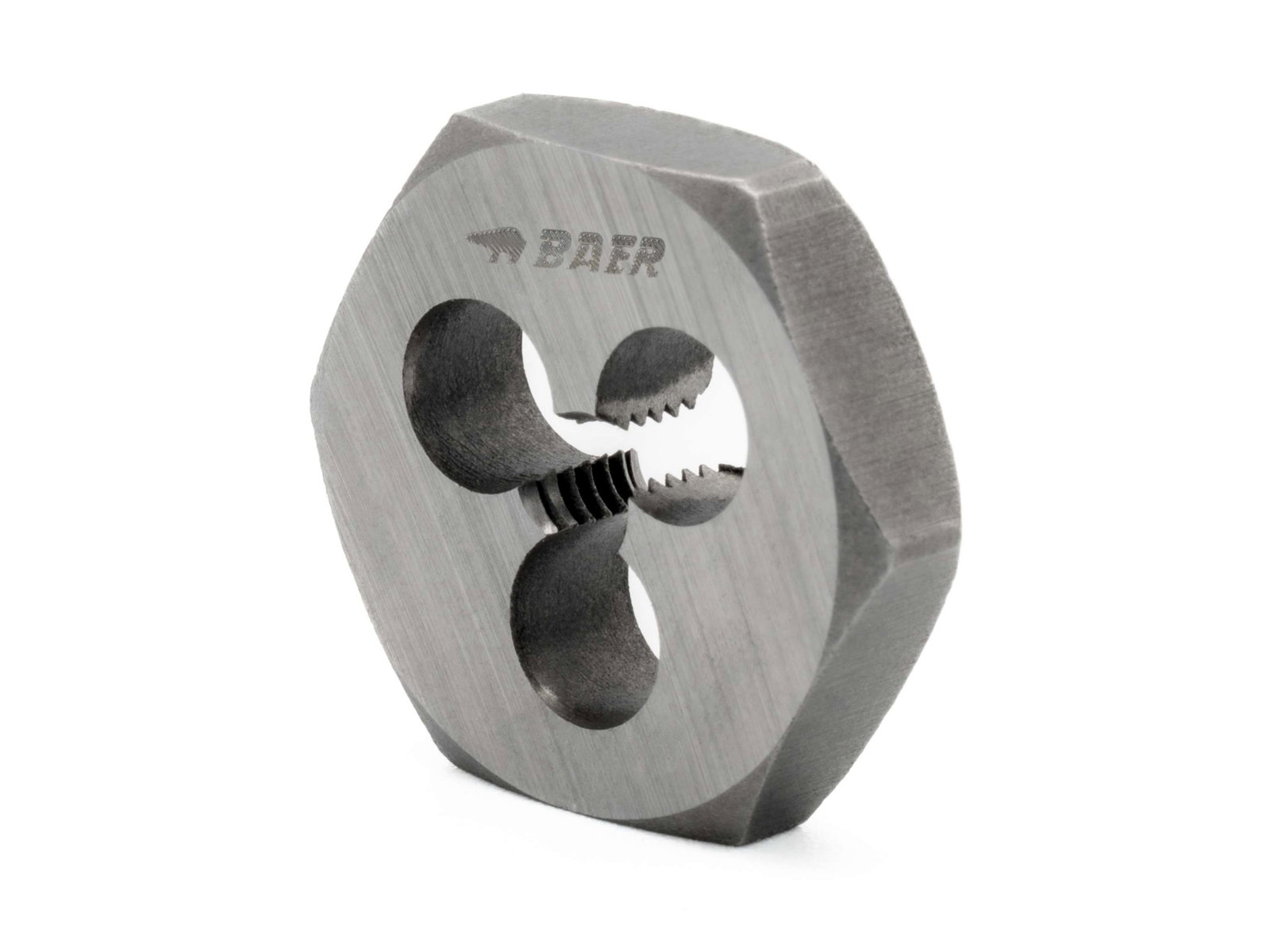

BAER Écrou de coupe hexagonal MF 4 x 0,5 - HSS Express en Allemagne
