BAER Filière UNC 1/4 x 20 - GAUCHE - HSS
BAER Filière UNC 1/4 x 20 - GAUCHE - HSS

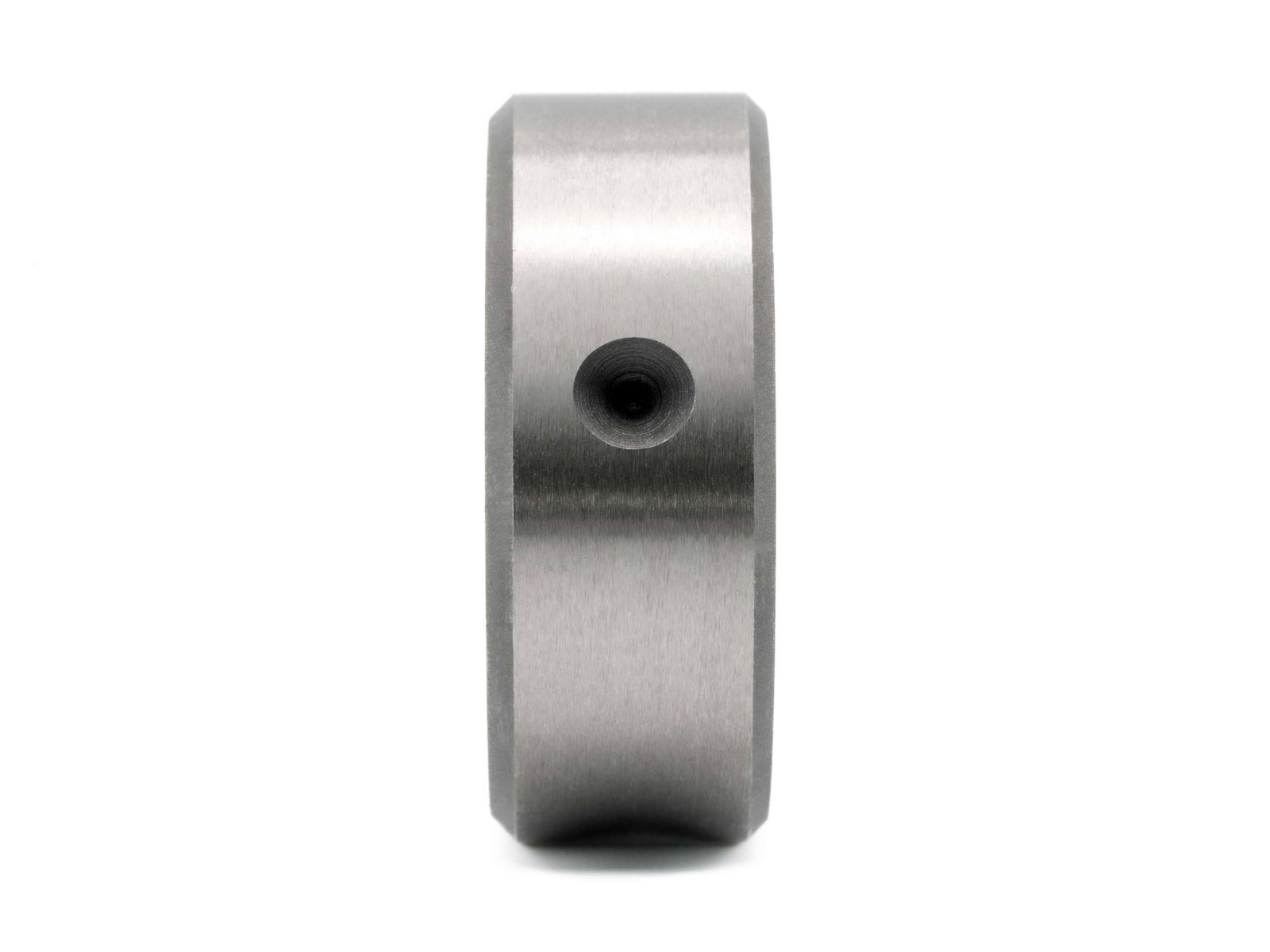

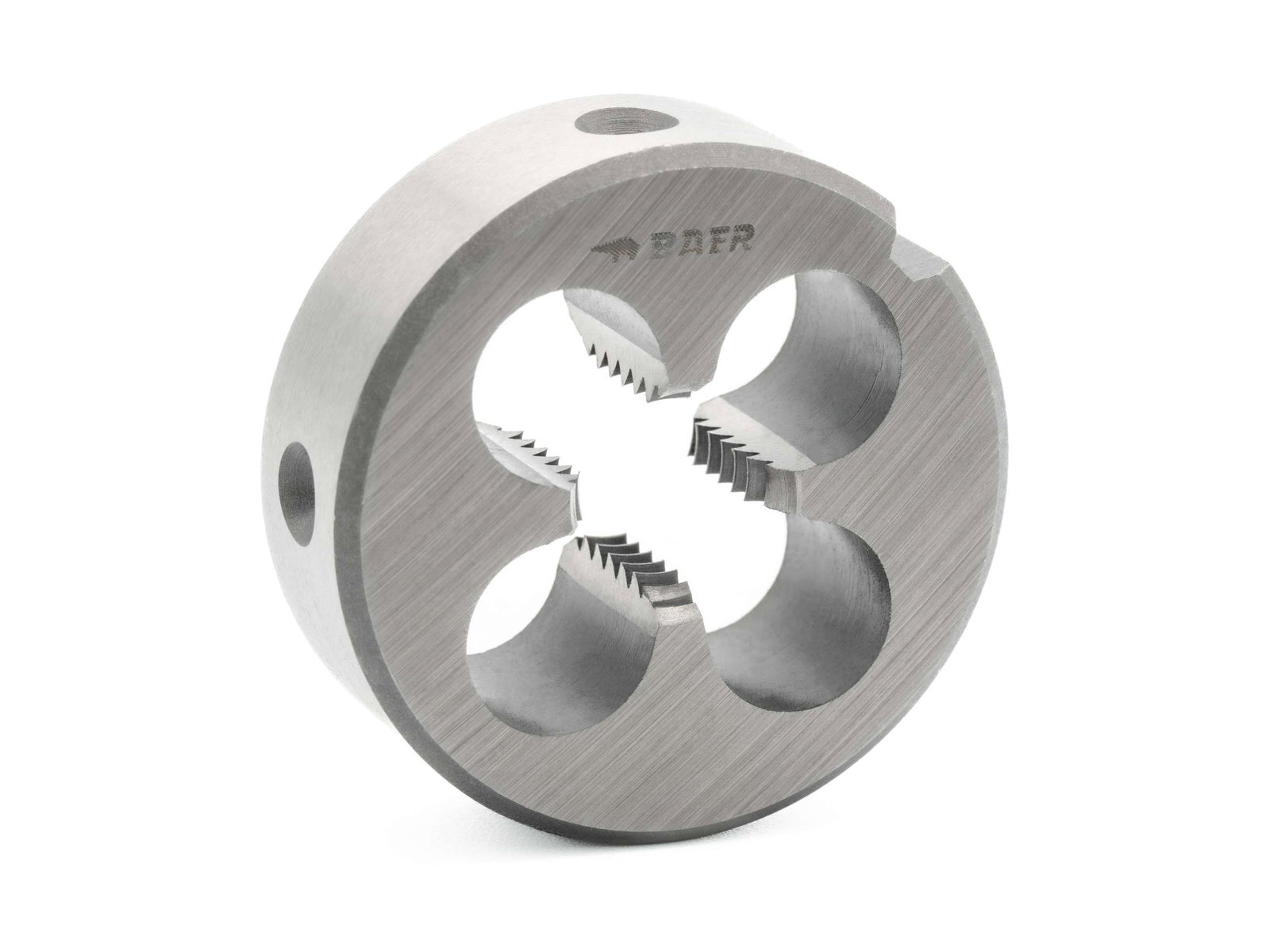

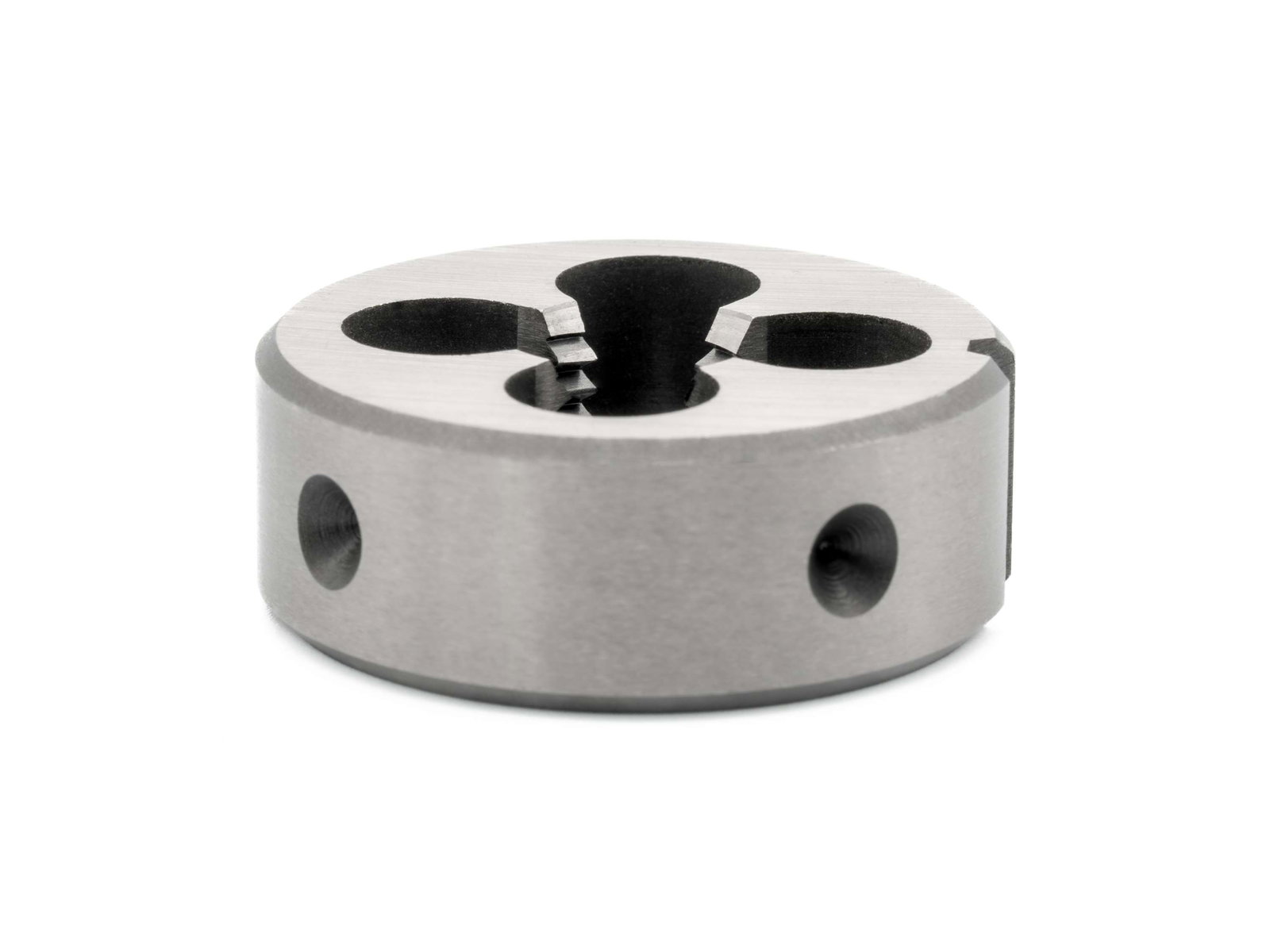

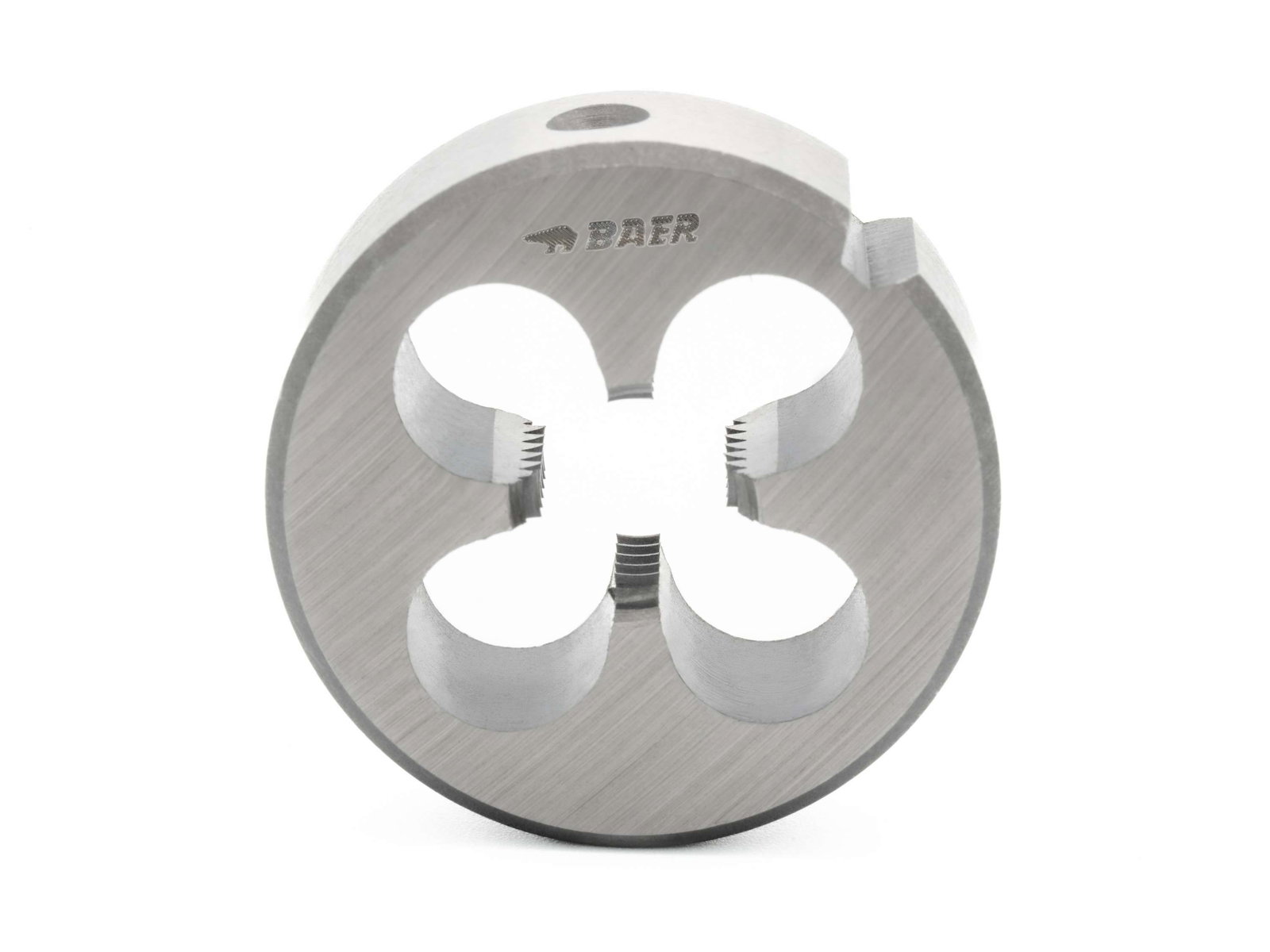

Les outils de coupe BAER sont Taraudeuse et conviennent parfaitement à Filetage externe. En principe, cet outil d'usinage est cylindrique et, selon sa taille, il présente trois arêtes de coupe ou plus à l'intérieur. Les trous entre les tranchants absorbent les copeaux, les font rouler et les évacuent. Les filières sont souvent utilisées dans la vie quotidienne pour fabriquer des vis, des écrous et des tiges filetées. Il s'agit d'une filière à gauche qui permet de fabriquer Filetage à gauche. Les filières rondes sont cylindriques et sont utilisées pour fabriquer des filetages extérieurs en une seule opération. Sur l'enveloppe extérieure de la filière ronde, il y a quatre trous et une rainure qui servent à fixer la filière dans des logements adaptés Porte-filière à découper et à l'aide de vis de maintien. Avec Porte-filière à découper, Filetage externe est coupé à la main. Pour le Contre-poupée sur un tour ou pour le mandrin d'une perceuse, on utilise des logements spéciaux pour filières. Le Tarauds de filetage extérieur est fabriqué en acier rapide à haute performance (HSS). HSS-L'acier a une plus grande Résistance et une moindre sensibilité à la rupture dans Comparaison à l'acier HSSE. HSS-L'acier est connu pour ses performances de coupe exceptionnelles et sa longévité. HSS Les outils de coupe peuvent être utilisés pour une grande variété d'applications, comme les aciers de construction, les aciers au carbone et Aciers de décolletage,. Il convient également aux aciers de traitement Aciers de cimentation et non alliés d'une résistance allant jusqu'à 750 N/mm². Acier moulé ainsi que les alliages de zinc peuvent également être coupés avec, tout comme Cuivre pur, cuivre faiblement allié, ainsi que les alliages cuivre-étain à copeaux courts, Matières plastiques comme le POM, le PVC, etc. Il est important de lubrifier l'outil poser en ligne droite et avec Huile de taraudage ou Pâte de coupe
Dimensions
| Diamètre |
1/4 |
|---|---|
| Diamètre nominal en mm |
6,35 |
| Diamètre nominal en pouces |
0,25 |
| Dimension |
UNC 1/4 x 20 |
| Hauteur H |
7 mm |
| Inclinaison |
20 |
| Inclinaison en mm |
1,27 |
Caractéristiques
| Direction |
GAUCHE |
|---|---|
| Groupe de produits |
Filière de coupe |
| Matériel |
HSS |
| Norme de filetage |
UNC: American Unified National Coarse Filetage grossier selon ANSI B1.1 |
| Standard |
DIN 223 (DIN EN 2256) |
| Tolérance |
2A |
| Type de produit |
Filière de coupe |
Informations techniques - Filières
1,5
HSS
2A
Applications
- Utilisation générale jusqu'à 750 N/mm²
- aciers de construction généraux, Aciers de décolletage, Aciers de cimentation et aciers de traitement non alliés
- Cuivre pur, cuivre faiblement alliéainsi que les alliages cuivre-étain à copeaux courts
- Matières plastiques comme le POM, le PVC, etc.
Dessin technique
| Diamètre |
1/4 |
|---|---|
| Diamètre d'ébauche du boulon D2 |
6,22 mm |
| Diamètre extérieur D1 |
20 mm |
| Dimension Diamètre D |
UNC 1/4 x 20 |
| Hauteur H |
7 mm |
Application – Exemples de matériaux pour filières
| Aciers de construction générale | |
|---|---|
| 1.0035 | S185 (St33) |
| 1.0036 | S235JRH |
| 1.0039 | S235JRG1+CR |
| 1.0060 | E335 (St60-2) |
| Aciers de décolletage | |
|---|---|
| 1.0718 | 11SMnPb30 |
| 1.0721 | 10S20 |
| 1.0726 | 35S20 |
| 1.0758 | 60SPb20 |
| Aciers de cémentation | |
|---|---|
| 1.0401 | (C15) |
| 1.7016 | 17CR3 |
| 1.7131 | 16MnCr5 |
| 1.5919 | 15CrNi6 |
| Aciers trempés et revenus non alliés | |
|---|---|
| 1.0402 | C 22 |
| 1.1151 | C22E (Ck22) |
| 1.0503 | C 45 |
| 1.1191 | C45E (Ck45) |
| Cuivre pur, cuivre faiblement allié | |
|---|---|
| 2.0240 | CuZn15 |
| 2.0265 | CuZn30 |
| Alliage cuivre-étain (bronze) à copeaux courts | |
|---|---|
| 2.1090.01 | G-CuSn7ZnPb |
| 2.1086.01 | G-CuSn10Zn |
| Matières plastiques |
|---|
| PMMA |
| POM |
| PVC |
Informations complémentaires
- UNC - Unified National Coarse Thread Series ANSI B1.1 Filetage américaine grossier
- Tolérances pour les fers de coupe, termes et explication des dimensions
- Informations sur le diamètre de dégrossissage des boulons
- Valeurs indicatives pour la vitesse de coupe, le lubrifiant de refroidissement et l'angle de coupe
