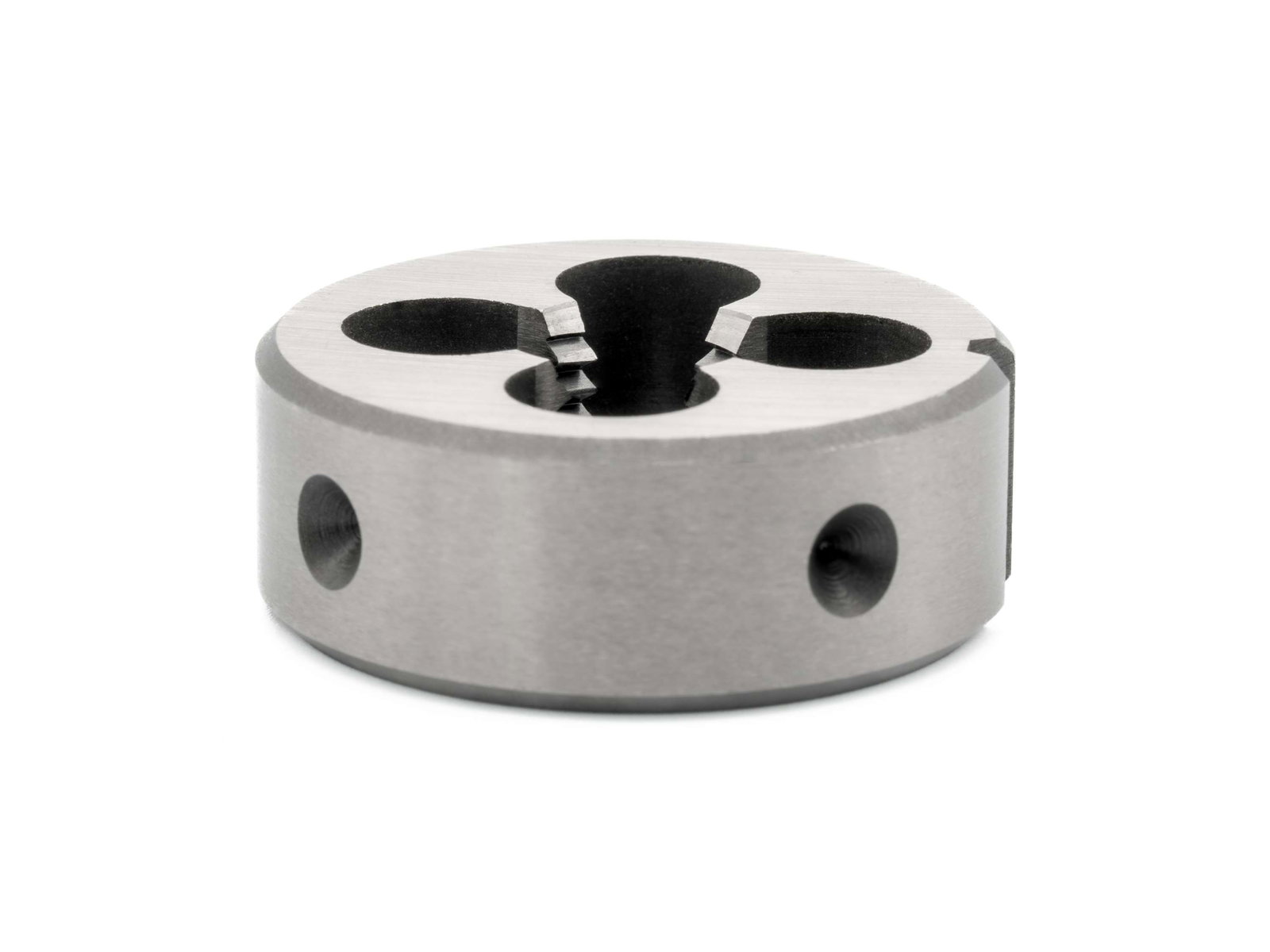

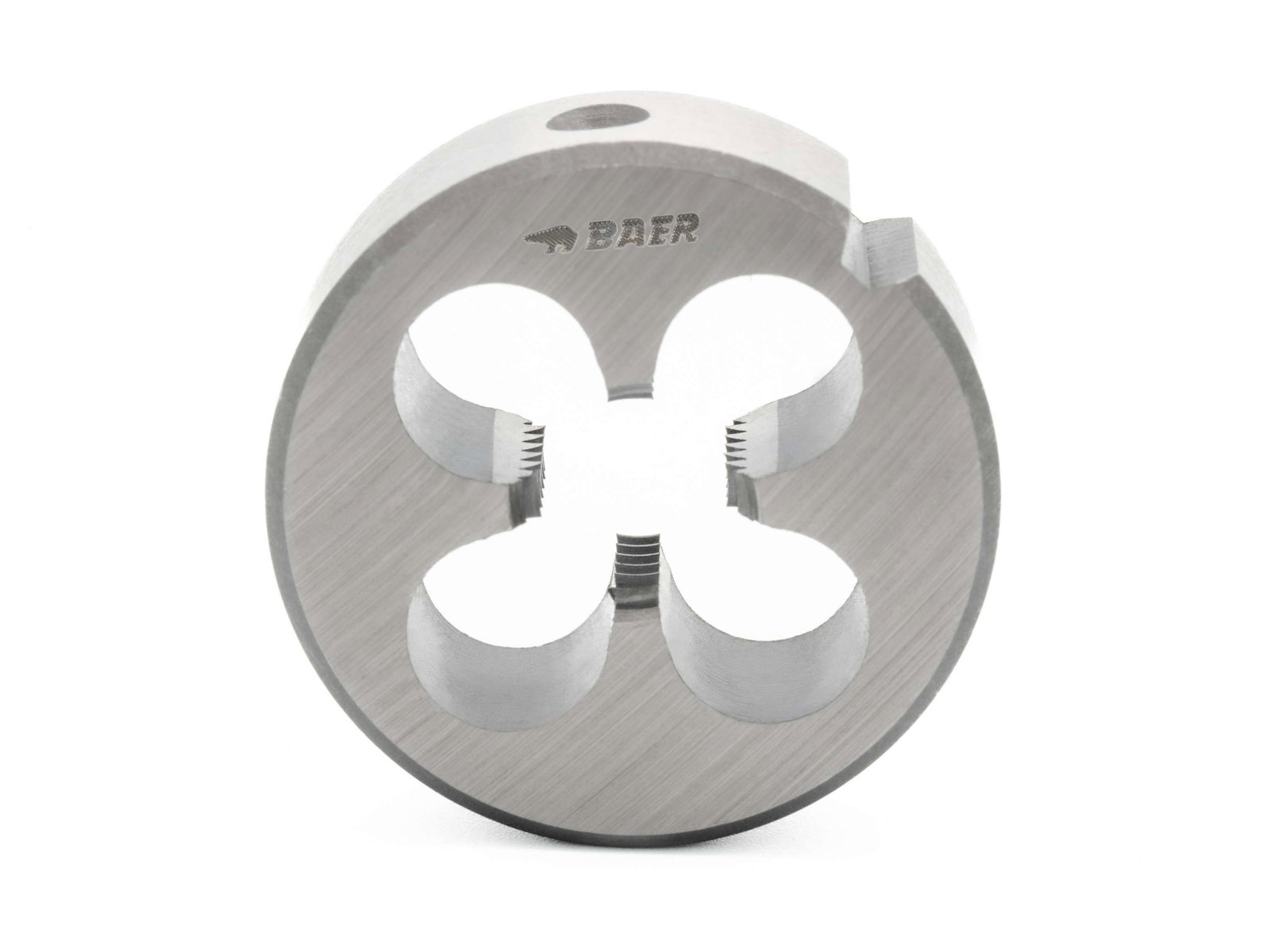

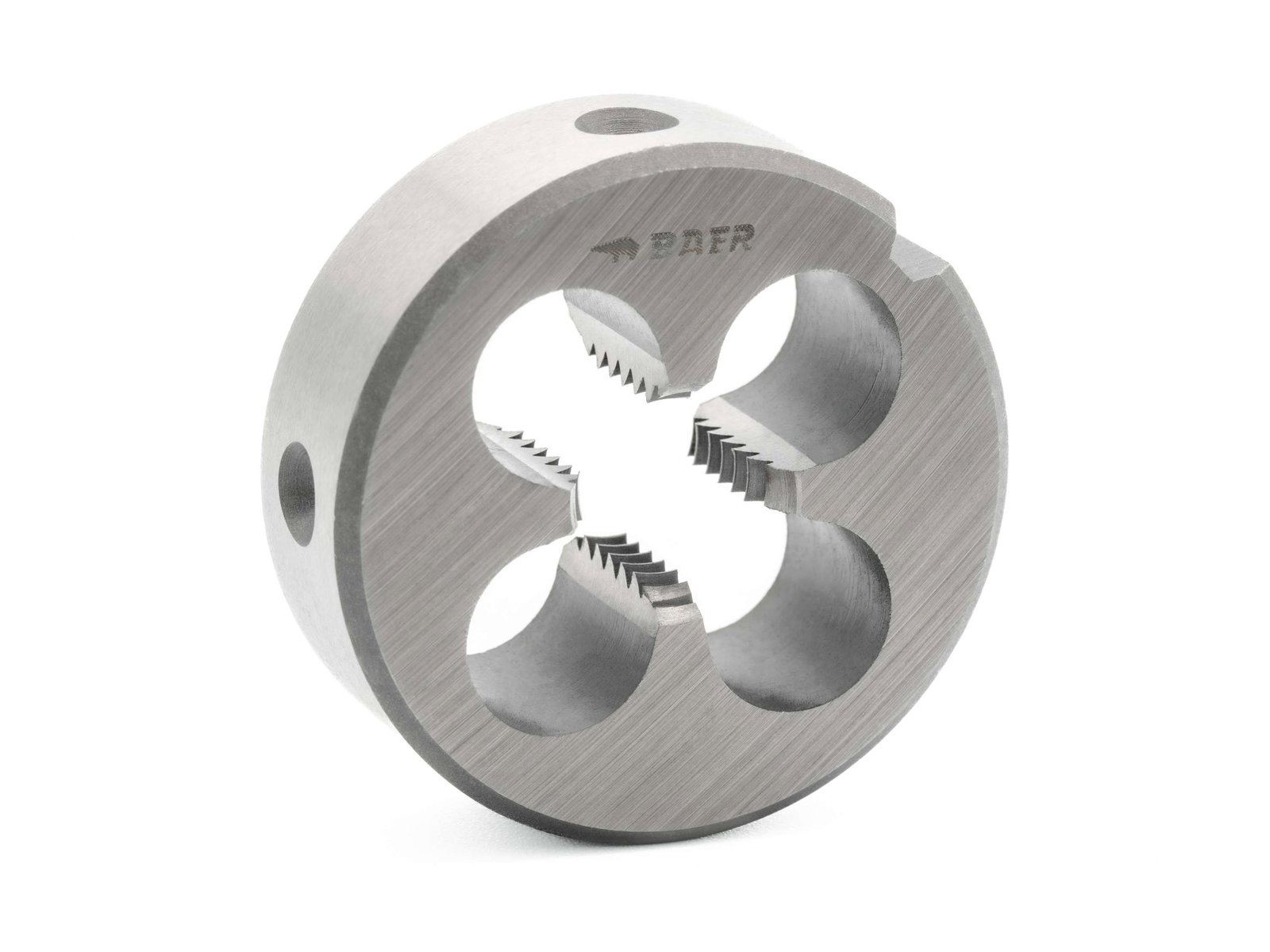

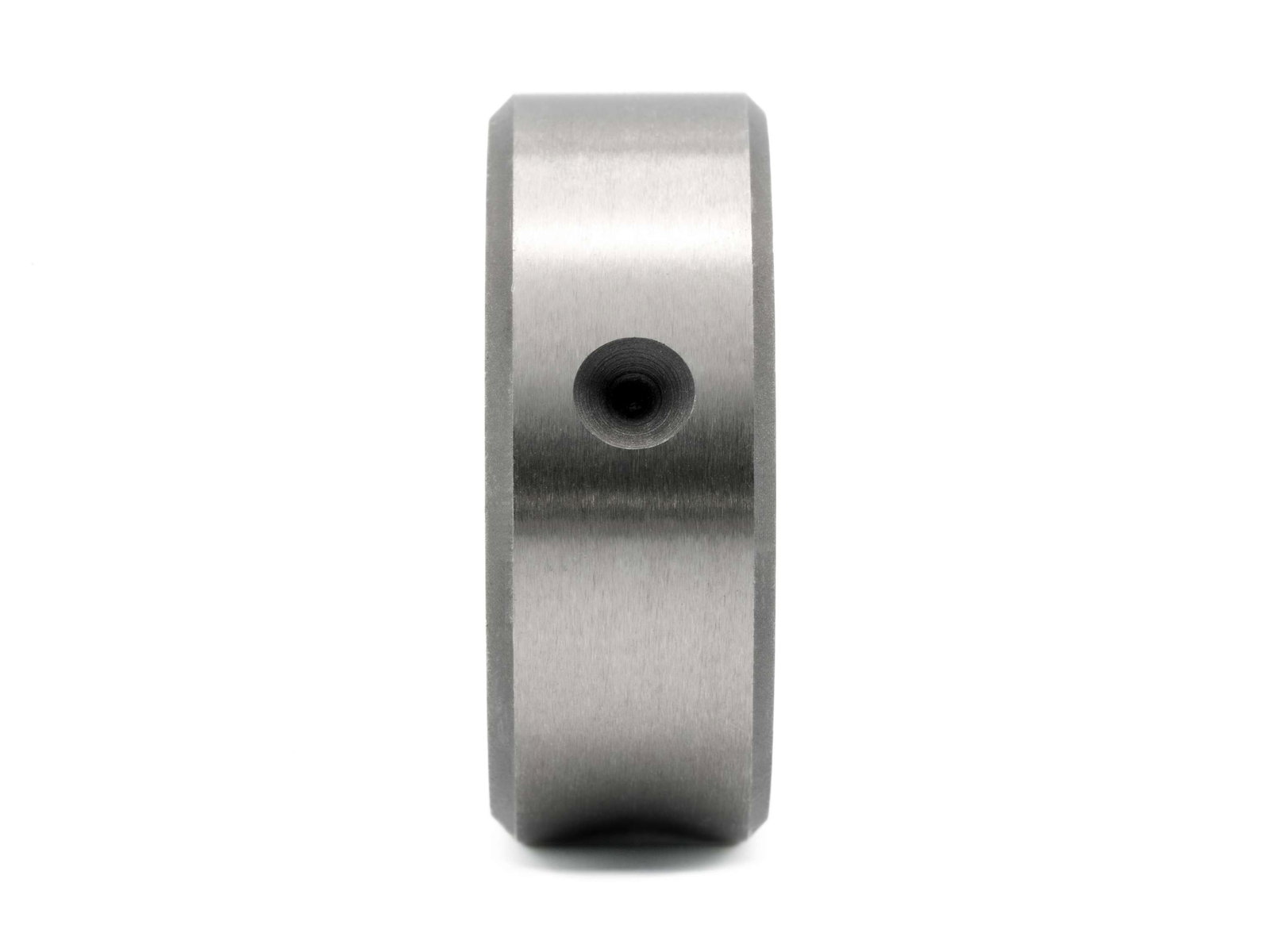

BAER filières BSW 3/8 x 16 - HSS
BAER filières BSW 3/8 x 16 - HSS
Les outils de coupe BAER sont Taraudeuse et conviennent parfaitement à Filetage externe. En principe, cet outil d'usinage est cylindrique et, selon sa taille, il présente trois arêtes de coupe ou plus à l'intérieur. Les trous entre les tranchants absorbent les copeaux, les font rouler et les évacuent. Les filières sont souvent utilisées dans la vie quotidienne pour fabriquer des vis, des écrous et des tiges filetées. Les filières rondes sont cylindriques et sont utilisées pour réaliser des filetages extérieurs en une seule opération. Sur l'enveloppe extérieure de la filière ronde, il y a quatre trous et une rainure qui servent à fixer la filière dans des logements adaptés Porte-filière à découper et à l'aide de vis de maintien. Avec Porte-filière à découper, Filetage externe est coupé à la main. Pour le Contre-poupée sur un tour ou pour le mandrin d'une perceuse, on utilise des supports de filières spéciaux. Le Taraudeuse est fabriqué à partir de l'acier rapide à haute performance HSS, qui a une meilleure Résistance et une moindre sensibilité à la rupture que l'acier HSSE. HSS-L'acier est aussi un matériau très apprécié pour la fabrication d'outils soumis à de fortes contraintes. HSS Les outils de coupe peuvent être utilisés aussi bien pour les aciers de construction, les aciers au carbone et Aciers de décolletage. En outre, il convient également aux aciers de traitement Aciers de cimentation et non alliés avec une résistance allant jusqu'à 750 N/mm². Acier moulé ainsi que les alliages de zinc peuvent également être coupés, tout comme Cuivre pur, cuivre faiblement allié et les alliages cuivre-étain à copeaux courts. Même Matières plastiques comme POM, PVC, etc. Il est important de lubrifier l'outil poser en ligne droite et avec Huile de taraudage ou Pâte de coupe
Dimensions
| Diamètre |
3/8 |
|---|---|
| Diamètre nominal en mm |
9,525 |
| Diamètre nominal en pouces |
0,375 |
| Dimension |
BSW 3/8 x 16 |
| Hauteur H |
11 mm |
| Inclinaison |
16 |
| Inclinaison en mm |
1,59 |
Caractéristiques
| Direction |
A droite |
|---|---|
| Groupe de produits |
Filière de coupe |
| Matériel |
HSS |
| Norme de filetage |
BSW: Filetage standard Whitworth britannique selon BS 84 |
| Standard |
DIN 223 (DIN EN 2256) |
| Tolérance |
moyen |
| Type de produit |
Filière de coupe |
Informations techniques - Filières
1,5
HSS
moyen
Applications
- Utilisation générale jusqu'à 750 N/mm²
- aciers de construction généraux, Aciers de décolletage, Aciers de cimentation et aciers de traitement non alliés
- Cuivre pur, cuivre faiblement alliéainsi que les alliages cuivre-étain à copeaux courts
- Matières plastiques comme le POM, le PVC, etc.
Dessin technique
| Diamètre |
3/8 |
|---|---|
| Diamètre d'ébauche du boulon D2 |
9,4 mm |
| Diamètre extérieur D1 |
30 mm |
| Dimension Diamètre D |
BSW 3/8 x 16 |
| Hauteur H |
11 mm |
Application – Exemples de matériaux pour filières
| Aciers de construction générale | |
|---|---|
| 1.0035 | S185 (St33) |
| 1.0036 | S235JRH |
| 1.0039 | S235JRG1+CR |
| 1.0060 | E335 (St60-2) |
| Aciers de décolletage | |
|---|---|
| 1.0718 | 11SMnPb30 |
| 1.0721 | 10S20 |
| 1.0726 | 35S20 |
| 1.0758 | 60SPb20 |
| Aciers de cémentation | |
|---|---|
| 1.0401 | (C15) |
| 1.7016 | 17CR3 |
| 1.7131 | 16MnCr5 |
| 1.5919 | 15CrNi6 |
| Aciers trempés et revenus non alliés | |
|---|---|
| 1.0402 | C 22 |
| 1.1151 | C22E (Ck22) |
| 1.0503 | C 45 |
| 1.1191 | C45E (Ck45) |
| Cuivre pur, cuivre faiblement allié | |
|---|---|
| 2.0240 | CuZn15 |
| 2.0265 | CuZn30 |
| Alliage cuivre-étain (bronze) à copeaux courts | |
|---|---|
| 2.1090.01 | G-CuSn7ZnPb |
| 2.1086.01 | G-CuSn10Zn |
| Matières plastiques |
|---|
| PMMA |
| POM |
| PVC |
