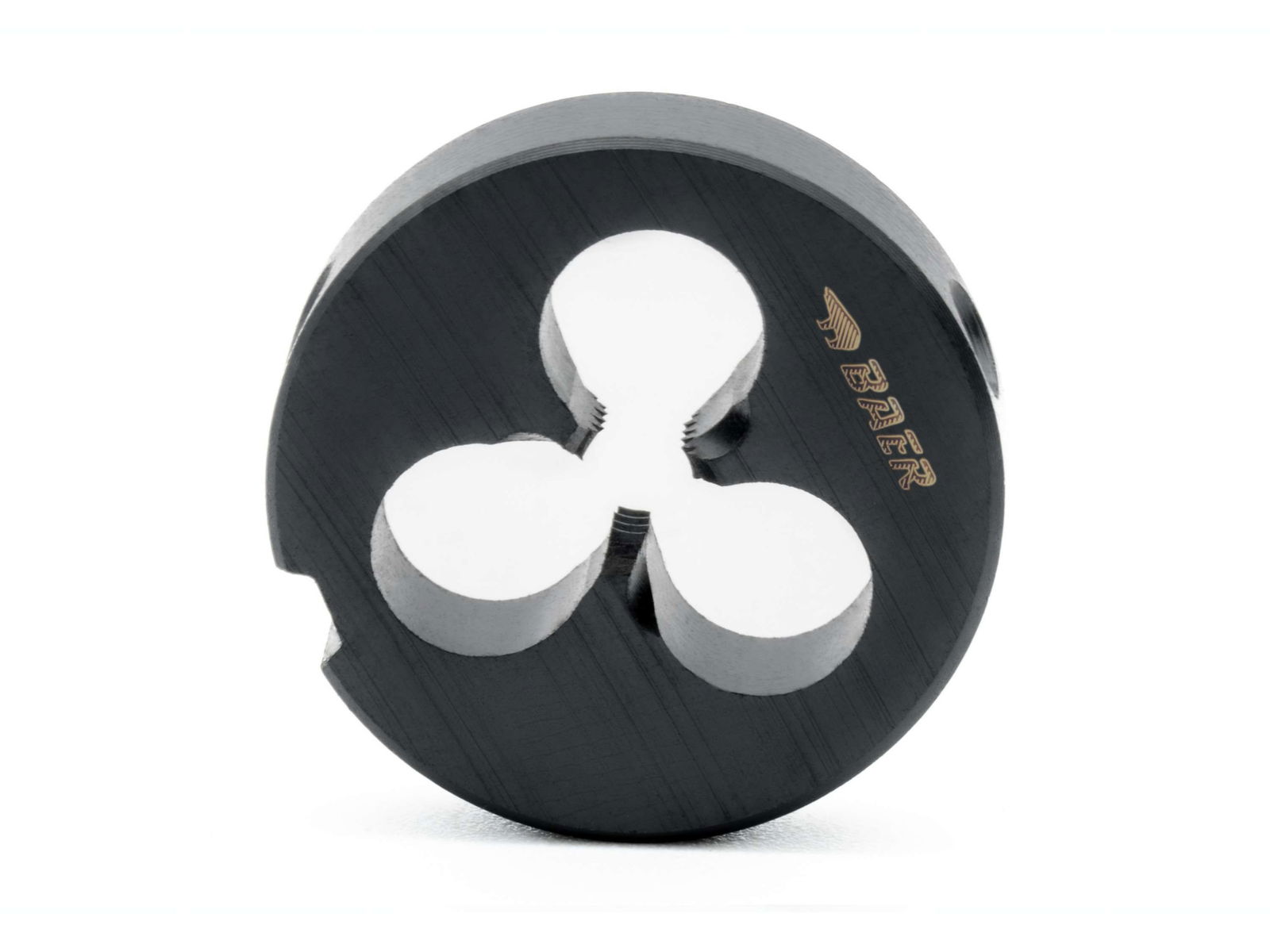

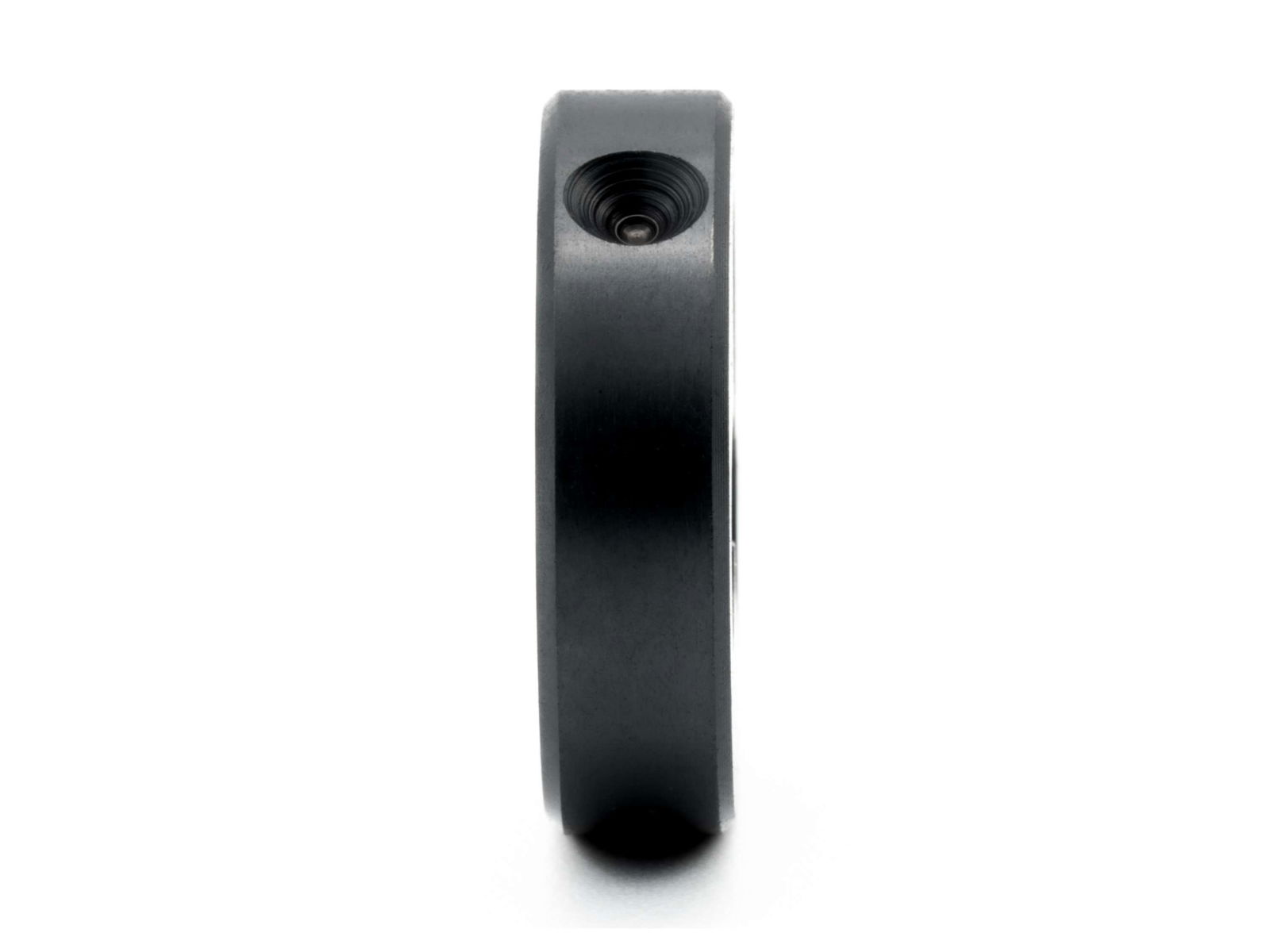

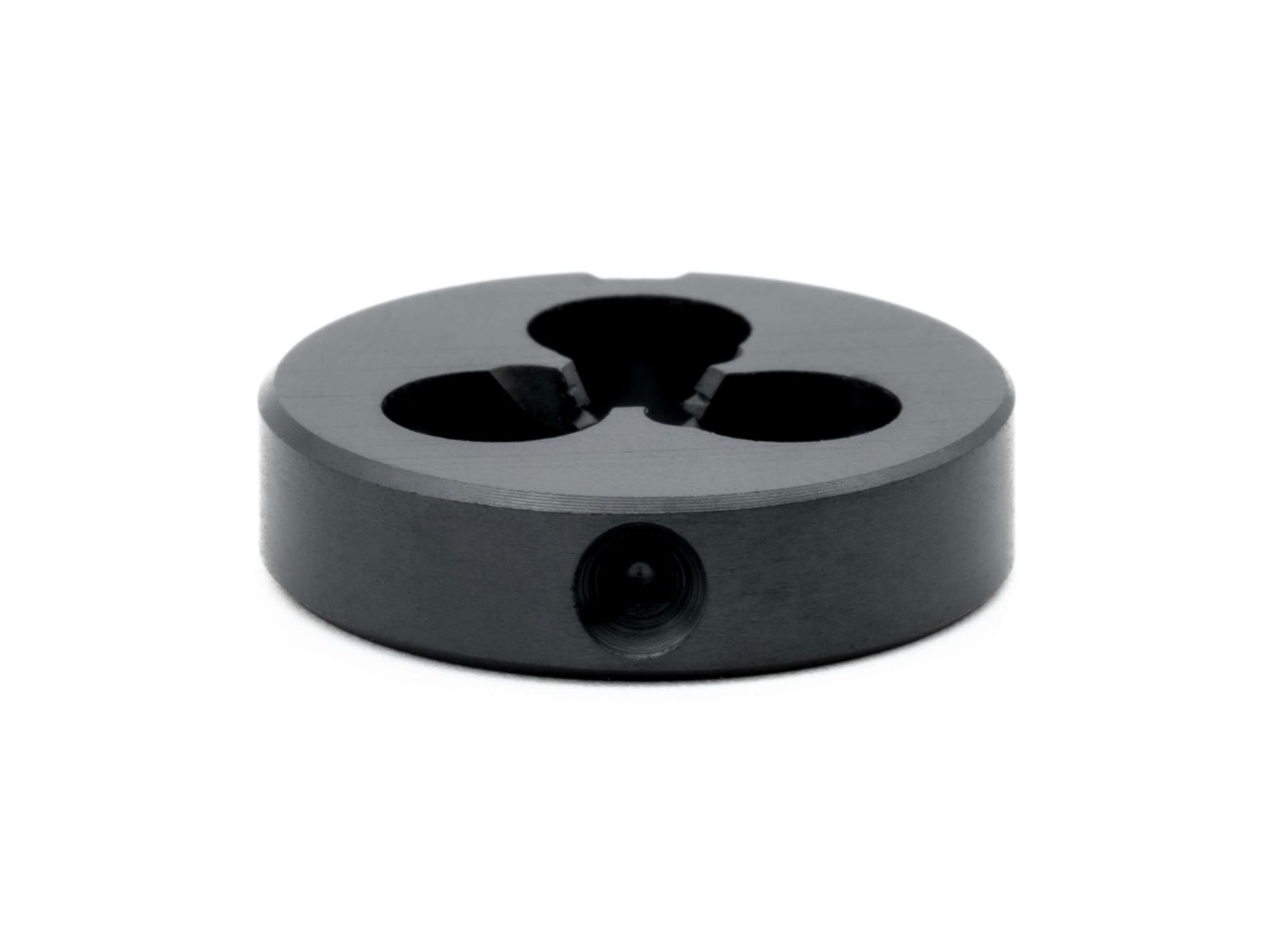

BAER Filières M 3 x 0,5 - HSSE pour acier inoxydable
BAER Filières M 3 x 0,5 - HSSE pour acier inoxydable
Le fer à découper est un outil fiable et durable qui t'aide à fabriquer des Filetage externe précis en une seule opération. Il est équipé de quatre trous et d'une rainure en V qui fixent l'outil de coupe dans les Porte-filière à découper et les logements correspondants. Tu peux ainsi manipuler l'outil de manière sûre et confortable. L'outil de coupe rond BAER est également parfait pour être utilisé dans un Contre-poupée ou un mandrin de perceuse. Les filières sont des outils utilisés pour couper des vis, des écrous et des tiges filetées au quotidien. Avec le Porte-filière à découper, les filets sont coupés à la main et grâce aux logements spéciaux pour filières, tu peux également fixer la filière ronde sur un Contre-poupée ou sur une perceuse. Les filières sont généralement utilisables des deux côtés et ont une coupe parfaite. La filière est fabriquée en acier rapide haute performance HSSE. HSSE-L'acier est plus résistant à la chaleur, à l'usure et a une dureté légèrement plus élevée que l'acier traditionnel HSS. Grâce à la qualité de surface améliorée, à Coupe hélicoïdale et au matériau de base HSSE, tu auras la force nécessaire pour travailler avec des matériaux difficiles à usiner et des aciers inoxydables. Le fer de coupe a également un Géométrie de coupe spécial pour pouvoir être utilisé dans le travail des métaux, entre autres pour les aciers résistants à la rouille et aux acides, Aciers inoxydables, INOX, Aciers de cimentation, les aciers de construction résistants à la chaleur et Fonte malléable. Il est important que tu lubrifies l'outil poser en ligne droite et avec Huile de taraudage ou Pâte de coupe
Dimensions
| Diamètre |
3 |
|---|---|
| Diamètre nominal en mm |
3 |
| Diamètre nominal en pouces |
0,118 |
| Dimension |
M 3 x 0,5 |
| Hauteur H |
5 mm |
| Inclinaison |
0,5 |
| Inclinaison en mm |
0,5 |
Caractéristiques
| Direction |
A droite |
|---|---|
| Groupe de produits |
Filière de coupe |
| Matériel |
HSSE nitruré |
| Norme de filetage |
M : Métrique ISO- Filetage standard selon DIN 13 |
| Standard |
DIN 223 (DIN EN 2256) |
| Tolérance |
ISO- 6G |
| Type de produit |
Filière de coupe |
Informations techniques - Filières
avec Coupe hélicoïdale
2,0
HSSE nitruré
ISO- 6G
Applications
- inoxydables Aciers inoxydables (INOX, V2A, V4A etc.)
- ainsi que pour une utilisation générale jusqu'à 1200 N/mm²
Dessin technique
| Diamètre |
3 |
|---|---|
| Diamètre d'ébauche du boulon D2 |
2,92 mm |
| Diamètre extérieur D1 |
20 mm |
| Dimension Diamètre D |
M 3 x 0,5 |
| Hauteur H |
5 mm |
Application – Exemples de matériaux
| Aciers inoxydables | |
|---|---|
| 1.4305 | X8CrNiS18-9 |
| 1.4301 | X5CrNi18-10 (A2) |
| 1.4404 | X2CrNiMo17-12-2 (V4A) |
| 1.4541 | X6CrNiTi18-10 |
| Aciers de décolletage | |
|---|---|
| 1.0718 | 11SMnPb30 |
| 1.0721 | 10S20 |
| 1.0726 | 35S20 |
| 1.0758 | 60SPb20 |
| Aciers de cémentation | |
|---|---|
| 1.0401 | (C15) |
| 1.7016 | 17 CR3 |
| 1.7131 | 16MnCr5 |
| 1.5919 | 15CrNi6 |
| Aciers de construction générale | |
|---|---|
| 1.0035 | S 185 (St 33) |
| 1.0036 | S 235 JRH |
| 1.0039 | S 235JRG1+CR |
| 1.0060 | E 335 (St 60-2) |
| Cuivre pur, cuivre faiblement allié | |
|---|---|
| 2.0240 | CuZn15 |
| 2.0265 | CuZn30 |
| Alliage cuivre-étain (bronze) à copeaux courts | |
|---|---|
| 2.1090.01 | G-CuSn7ZnPb |
| 2.1086.01 | G-CuSn10Zn |
| Aciers trempés et revenus non alliés | |
|---|---|
| 1.1151 | C22E (Ck 22) |
| 1.0503 | C 45 |
| 1.1191 | C45E (Ck 45) |
