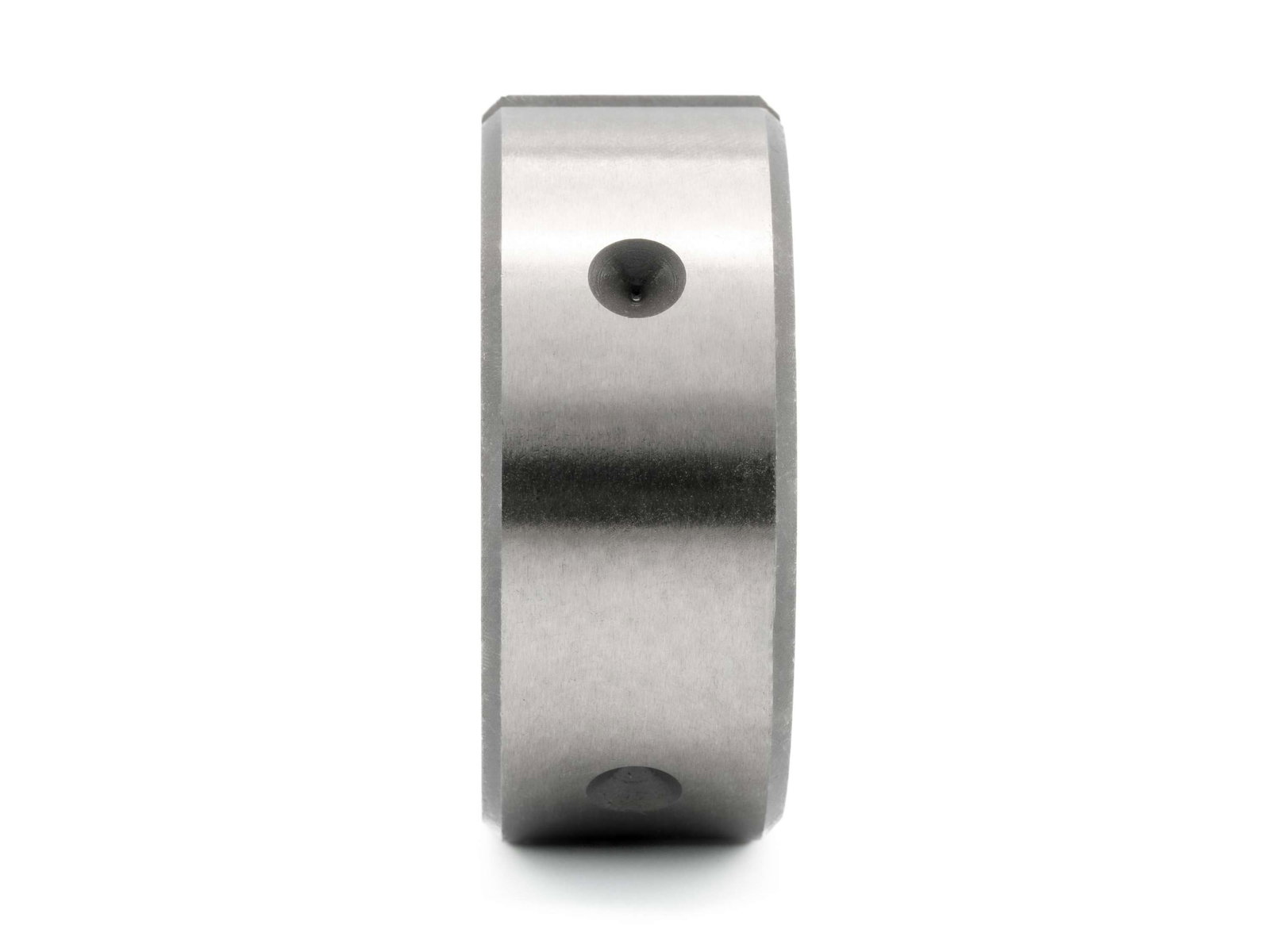

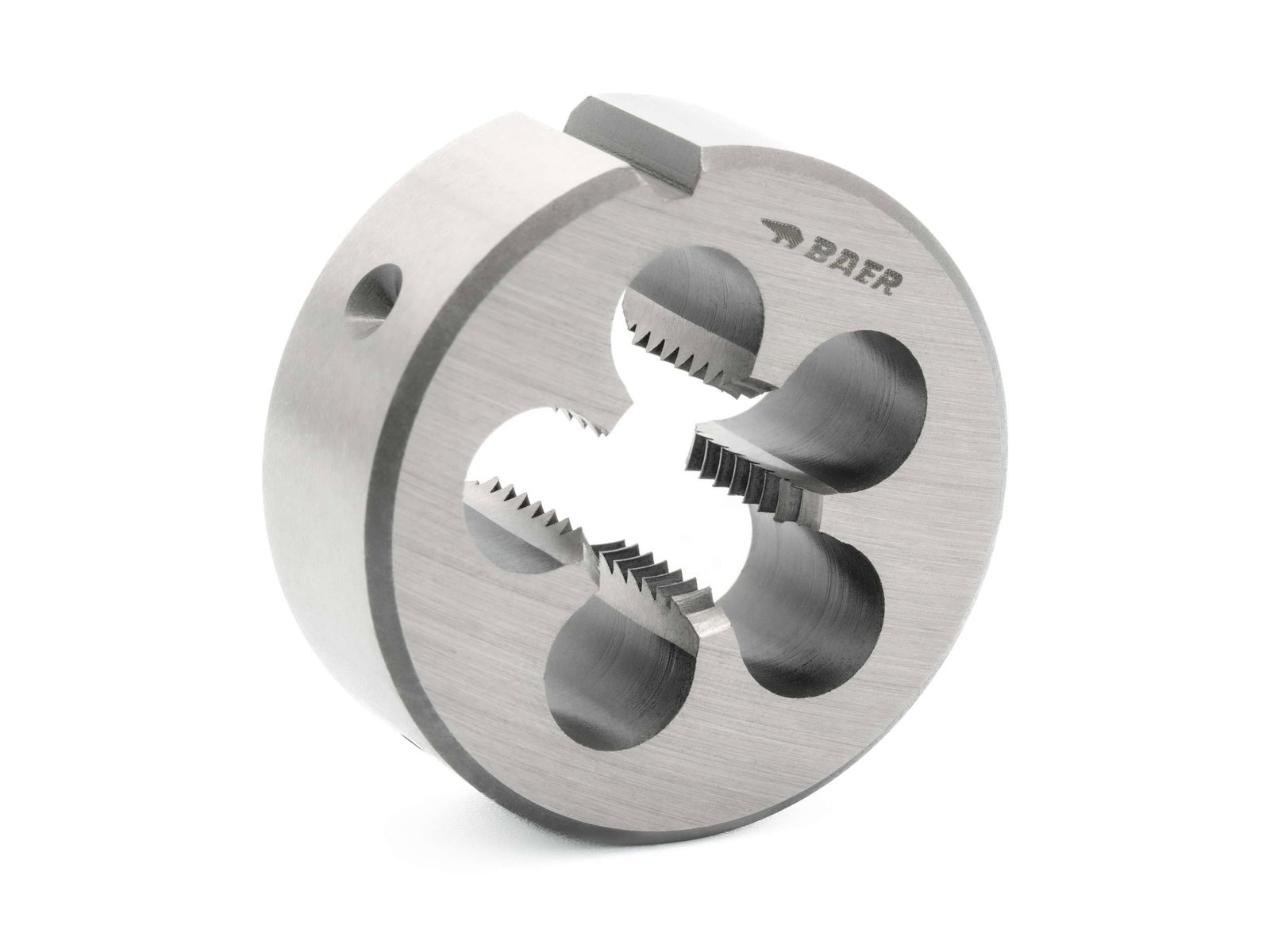

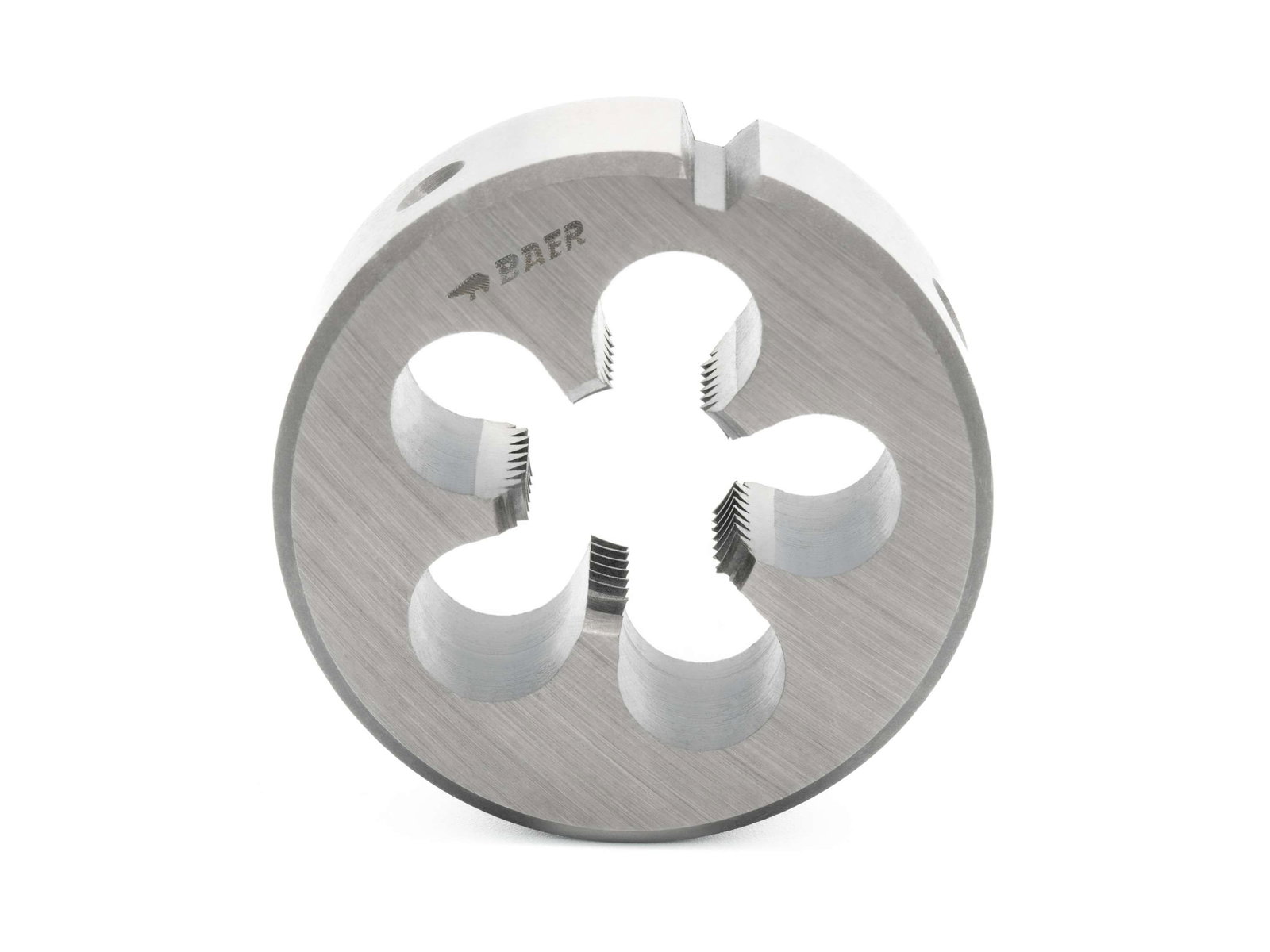

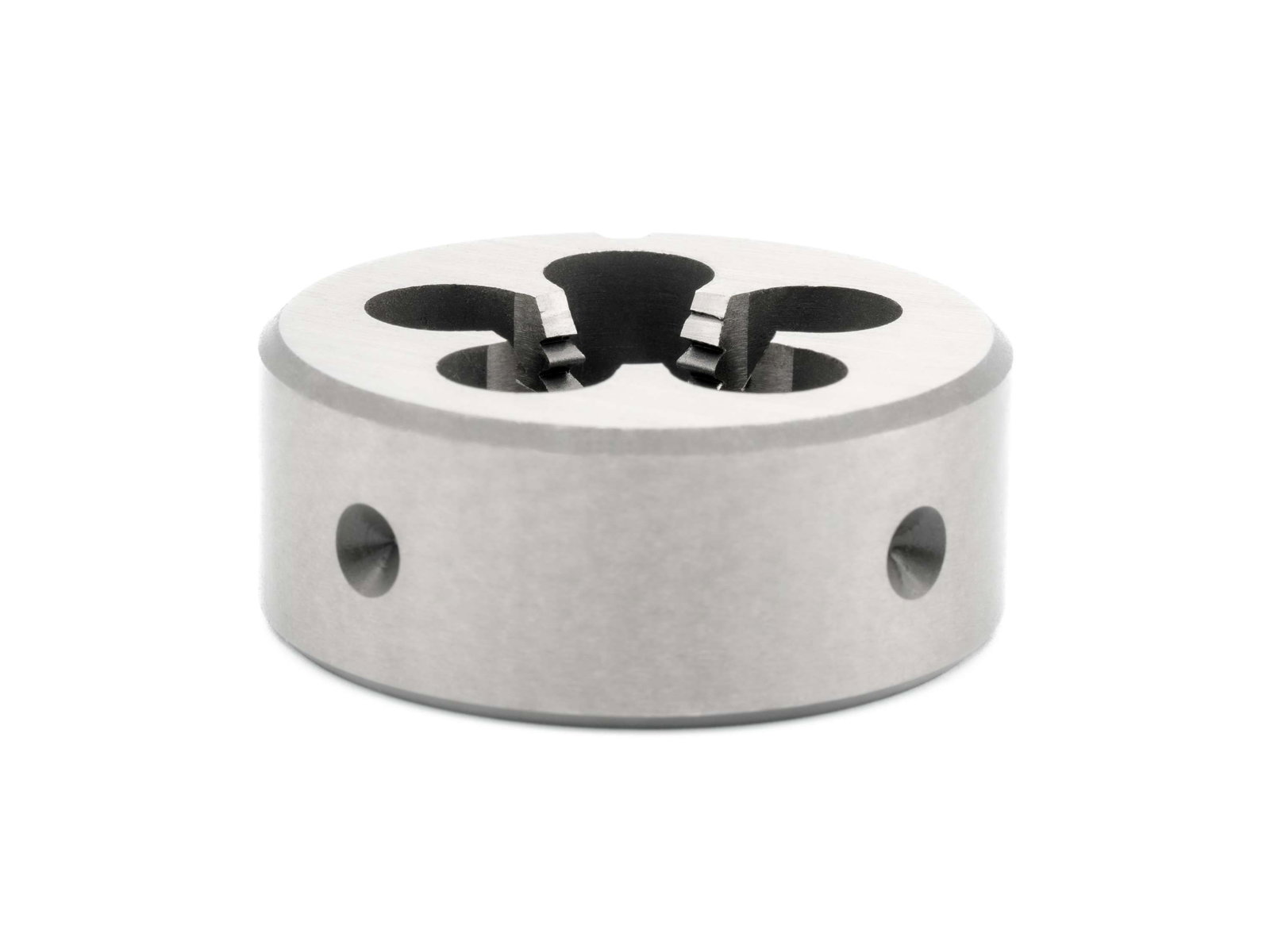

BAER filières UNF 7/8 x 14 - HSS
BAER filières UNF 7/8 x 14 - HSS
Les outils de coupe BAER sont Taraudeuse et conviennent parfaitement à Filetage externe. En principe, cet outil d'usinage est cylindrique et, selon sa taille, il présente trois arêtes de coupe ou plus à l'intérieur. Les trous entre les tranchants absorbent les copeaux, les font rouler et les évacuent. Les filières sont souvent utilisées dans la vie quotidienne pour fabriquer des vis, des écrous et des tiges filetées. Avec Porte-filière à découper, les filets sont taillés à la main et avec les fixations spéciales pour filières, tu peux aussi fixer la filière ronde à un Contre-poupée ou à une perceuse. Les filières sont généralement utilisables des deux côtés et ont une coupe parfaite. La filière Tarauds de filetage extérieur est fabriquée en acier rapide haute performance (HSS). HSS-L'acier a une plus grande Résistance et une moindre sensibilité à la rupture dans Comparaison à l'acier HSSE. HSS-L'acier est connu pour ses performances de coupe exceptionnelles et sa longévité. HSS Les outils de coupe peuvent être utilisés pour une grande variété d'applications, comme les aciers de construction, les aciers au carbone et Aciers de décolletage,. Il convient également aux aciers de traitement Aciers de cimentation et non alliés d'une résistance allant jusqu'à 750 N/mm². Acier moulé ainsi que les alliages de zinc peuvent également être coupés avec, tout comme Cuivre pur, cuivre faiblement allié, ainsi que les alliages cuivre-étain à copeaux courts, Matières plastiques comme le POM, le PVC, etc. Il est important de lubrifier l'outil poser en ligne droite et avec Huile de taraudage ou Pâte de coupe
Dimensions
| Diamètre |
7/8 |
|---|---|
| Diamètre nominal en mm |
22,225 |
| Diamètre nominal en pouces |
0,875 |
| Dimension |
UNF 7/8 x 14 |
| Hauteur H |
16 mm |
| Inclinaison |
14 |
| Inclinaison en mm |
1,814 |
Caractéristiques
| Direction |
A droite |
|---|---|
| Groupe de produits |
Filière de coupe |
| Matériel |
HSS |
| Norme de filetage |
UNF: Américain Filetage fin Unified National Fine selon ANSI B1.1 |
| Standard |
DIN 223 (DIN EN 2256) |
| Tolérance |
2A |
| Type de produit |
Filière de coupe |
Informations techniques - Filières
1,5
HSS
2A
Applications
- Utilisation générale jusqu'à 750 N/mm²
- aciers de construction généraux, Aciers de décolletage, Aciers de cimentation et aciers de traitement non alliés
- Cuivre pur, cuivre faiblement alliéainsi que les alliages cuivre-étain à copeaux courts
- Matières plastiques comme le POM, le PVC, etc.
Dessin technique
| Diamètre |
7/8 |
|---|---|
| Diamètre d'ébauche du boulon D2 |
22,05 mm |
| Diamètre extérieur D1 |
55 mm |
| Dimension Diamètre D |
UNF 7/8 x 14 |
| Hauteur H |
16 mm |
Application – Exemples de matériaux pour filières
| Aciers de construction générale | |
|---|---|
| 1.0035 | S185 (St33) |
| 1.0036 | S235JRH |
| 1.0039 | S235JRG1+CR |
| 1.0060 | E335 (St60-2) |
| Aciers de décolletage | |
|---|---|
| 1.0718 | 11SMnPb30 |
| 1.0721 | 10S20 |
| 1.0726 | 35S20 |
| 1.0758 | 60SPb20 |
| Aciers de cémentation | |
|---|---|
| 1.0401 | (C15) |
| 1.7016 | 17CR3 |
| 1.7131 | 16MnCr5 |
| 1.5919 | 15CrNi6 |
| Aciers trempés et revenus non alliés | |
|---|---|
| 1.0402 | C 22 |
| 1.1151 | C22E (Ck22) |
| 1.0503 | C 45 |
| 1.1191 | C45E (Ck45) |
| Cuivre pur, cuivre faiblement allié | |
|---|---|
| 2.0240 | CuZn15 |
| 2.0265 | CuZn30 |
| Alliage cuivre-étain (bronze) à copeaux courts | |
|---|---|
| 2.1090.01 | G-CuSn7ZnPb |
| 2.1086.01 | G-CuSn10Zn |
| Matières plastiques |
|---|
| PMMA |
| POM |
| PVC |
Informations complémentaires
- UNF - Unified National Fine Thread Series ANSI B1.1 Filetage américaine fin
- Tolérances pour les fers de coupe, termes et explication des dimensions
- Informations sur le diamètre de dégrossissage des boulons
- Valeurs indicatives pour la vitesse de coupe, le lubrifiant de refroidissement et l'angle de coupe
