BAER filières UNF N° 4 x 48 - HSSE pour acier inoxydable
BAER filières UNF N° 4 x 48 - HSSE pour acier inoxydable

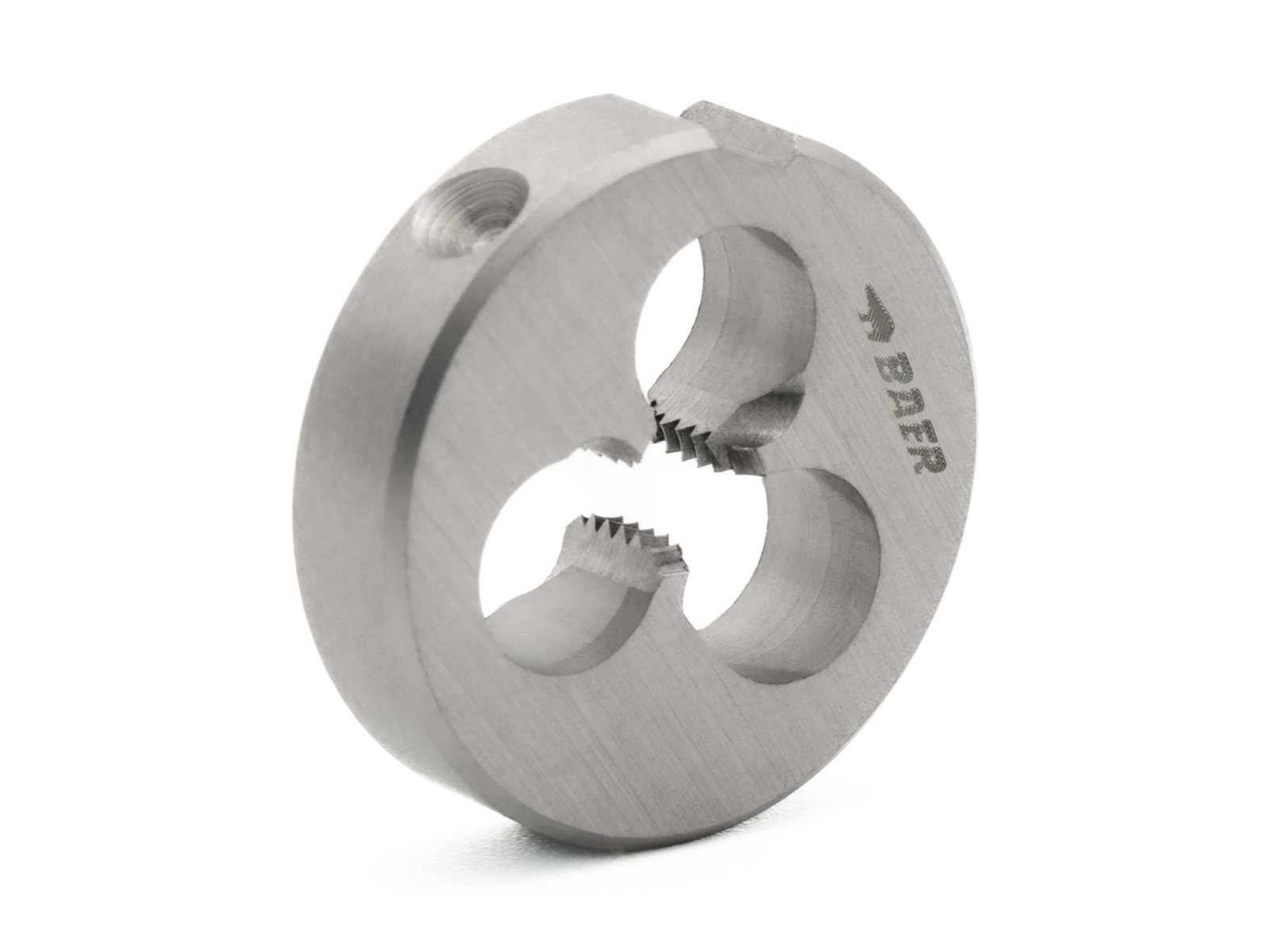

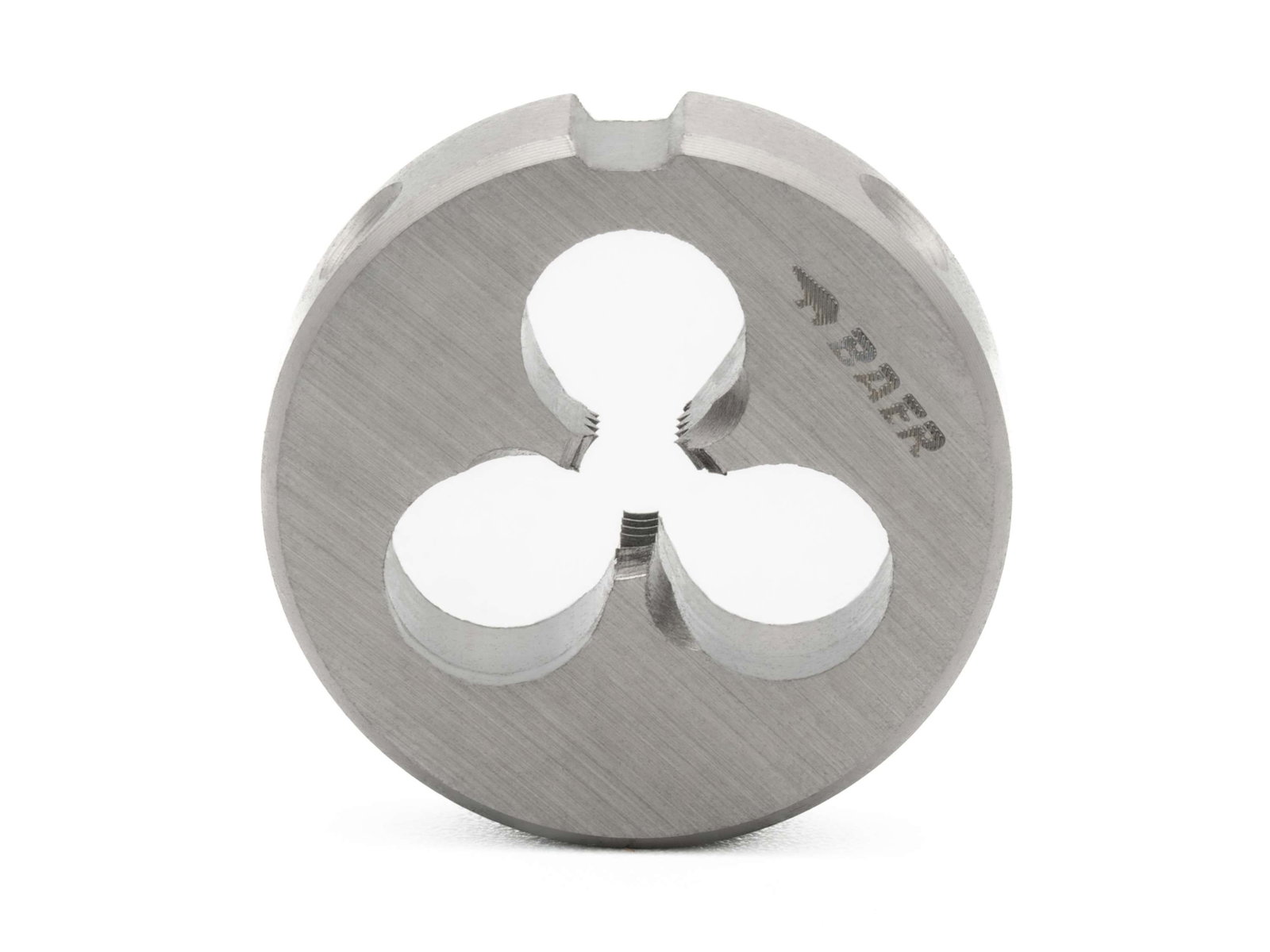

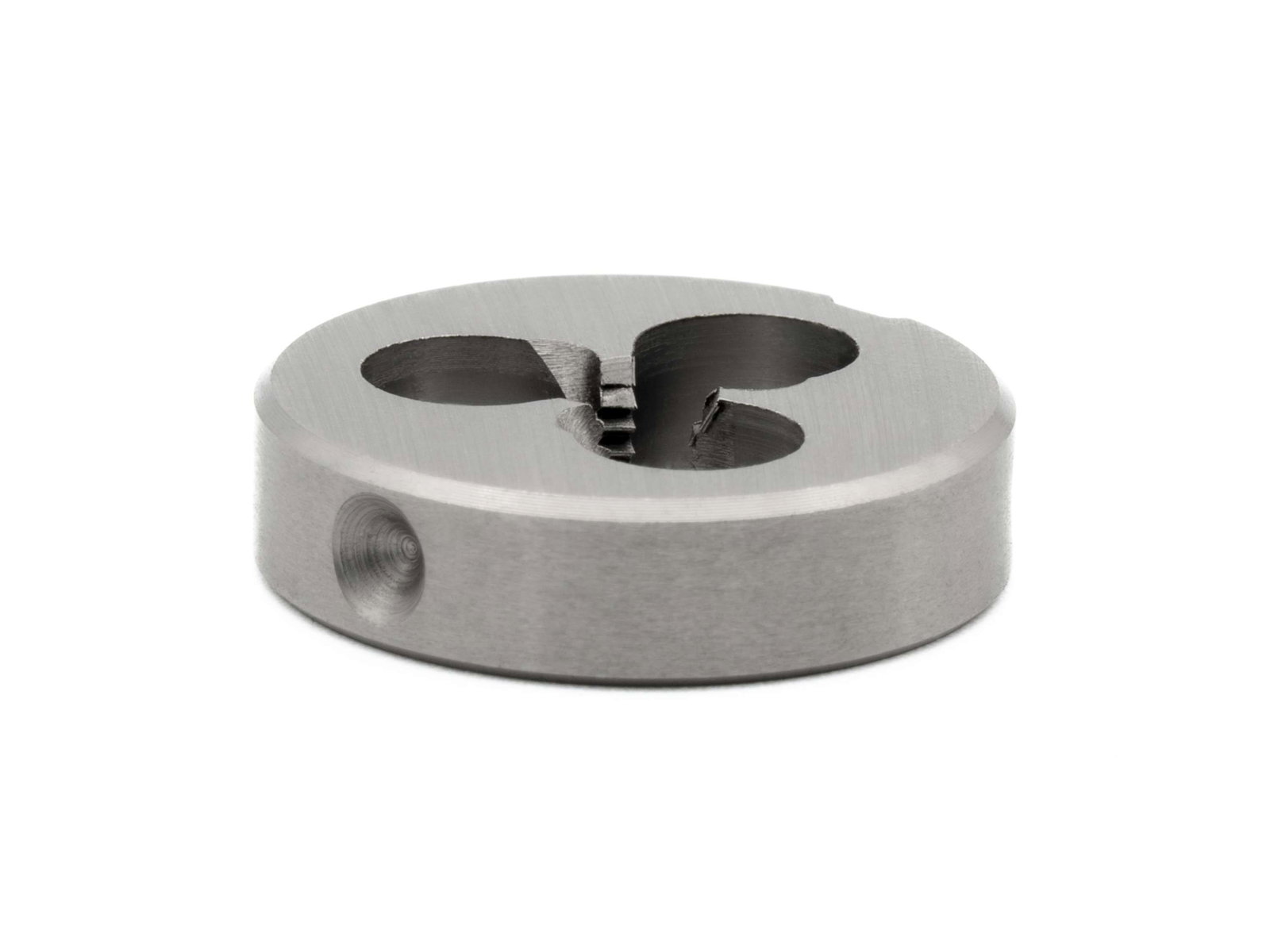

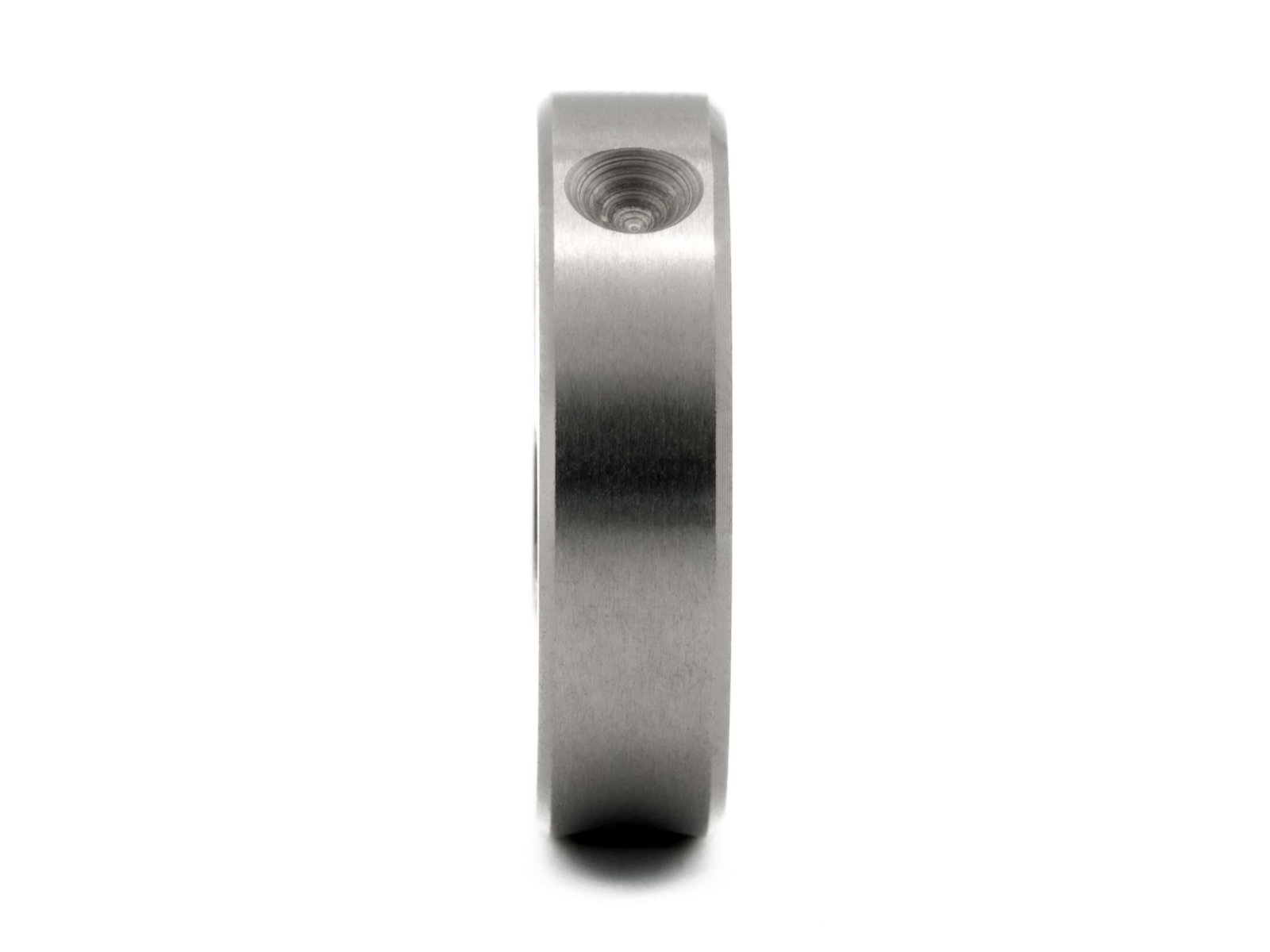

Les filières BAER sont idéales pour tous ceux qui souhaitent réaliser des filetages externes. Cet outil de coupe est de forme cylindrique et comporte, selon sa taille, trois arêtes de coupe ou plus à l'intérieur. Les trous situés entre les arêtes de coupe reçoivent les copeaux, les enroulent et les évacuent. Les filières servent à réaliser des vis, des écrous et des tiges filetées pour un usage courant. Les filières rondes sont cylindriques et permettent de réaliser des filetages externes en une seule passe. Le pourtour de la filière ronde comporte quatre trous et une rainure, qui servent à fixer la filière à l'aide de vis de blocage dans les porte-filières et supports adaptés. Les filetages externes sont réalisés à la main avec un porte-filière. Des porte-filières spéciaux sont utilisés pour la contre-poupée d'un tour ou pour le mandrin d'une perceuse à colonne. La filière est fabriquée en acier rapide HSSE. L'acier HSSE est plus résistant à la chaleur et à l'usure, et présente une dureté légèrement supérieure à celle de l'acier HSS conventionnel. L'état de surface amélioré, l'entrée hélicoïdale et le matériau de base HSSE offrent la robustesse nécessaire pour l'usinage de matériaux difficiles à usiner et d'aciers inoxydables. La filière de filetage possède en outre une géométrie d'arêtes de coupe spécifique, ce qui permet de l'utiliser en usinage des métaux pour les aciers inoxydables et résistants aux acides, les aciers inoxydables, l'INOX, les aciers de cémentation, les aciers de construction résistants à la chaleur et la fonte malléable, entre autres. Il est important de lubrifier l'outil en le positionnant perpendiculairement et avec de l'huile de taraudage ou de la pâte de coupe.
Dimensions
| Diamètre |
No. 4 |
|---|---|
| Diamètre nominal en mm |
2,845 |
| Diamètre nominal en pouces |
0,112 |
| Dimension |
UNF No. 4 x 48 |
| Hauteur H |
5 mm |
| Pas |
48 |
| Pas en mm |
0,529 |
Caractéristiques
| Direction |
A droite |
|---|---|
| Groupe de produits |
Filière de coupe |
| Matériel |
HSSE |
| Norme de filetage |
UNF: Américain Filetage fin Unified National Fine selon ANSI B1.1 |
| Standard |
DIN 223 (DIN EN 2256) |
| Tolérance |
2A |
| Type de produit |
Filière de coupe |
Informations techniques - Filières
2,0
HSSE
2A
Applications
- inoxydables Aciers inoxydables (INOX, V2A, V4A etc.)
- ainsi que pour une utilisation générale jusqu'à 1200 N/mm²
Dessin technique
| Diamètre |
No. 4 |
|---|---|
| Diamètre d'ébauche du boulon D2 |
2,77 mm |
| Diamètre extérieur D1 |
16 mm |
| Dimension Diamètre D |
UNF No. 4 x 48 |
| Hauteur H |
5 mm |
Application – Exemples de matériaux
| Aciers inoxydables | |
|---|---|
| 1.4305 | X8CrNiS18-9 |
| 1.4301 | X5CrNi18-10 (A2) |
| 1.4404 | X2CrNiMo17-12-2 (V4A) |
| 1.4541 | X6CrNiTi18-10 |
| Aciers de décolletage | |
|---|---|
| 1.0718 | 11SMnPb30 |
| 1.0721 | 10S20 |
| 1.0726 | 35S20 |
| 1.0758 | 60SPb20 |
| Aciers de cémentation | |
|---|---|
| 1.0401 | (C15) |
| 1.7016 | 17 CR3 |
| 1.7131 | 16MnCr5 |
| 1.5919 | 15CrNi6 |
| Aciers de construction générale | |
|---|---|
| 1.0035 | S 185 (St 33) |
| 1.0036 | S 235 JRH |
| 1.0039 | S 235JRG1+CR |
| 1.0060 | E 335 (St 60-2) |
| Cuivre pur, cuivre faiblement allié | |
|---|---|
| 2.0240 | CuZn15 |
| 2.0265 | CuZn30 |
| Alliage cuivre-étain (bronze) à copeaux courts | |
|---|---|
| 2.1090.01 | G-CuSn7ZnPb |
| 2.1086.01 | G-CuSn10Zn |
| Aciers trempés et revenus non alliés | |
|---|---|
| 1.1151 | C22E (Ck 22) |
| 1.0503 | C 45 |
| 1.1191 | C45E (Ck 45) |
Informations complémentaires
- UNF - Unified National Fine Thread Series ANSI B1.1 Filetage américaine fin
- Tolérances pour les fers de coupe, termes et explication des dimensions
- Informations sur le diamètre de dégrossissage des boulons
- Valeurs indicatives pour la vitesse de coupe, le lubrifiant de refroidissement et l'angle de coupe
