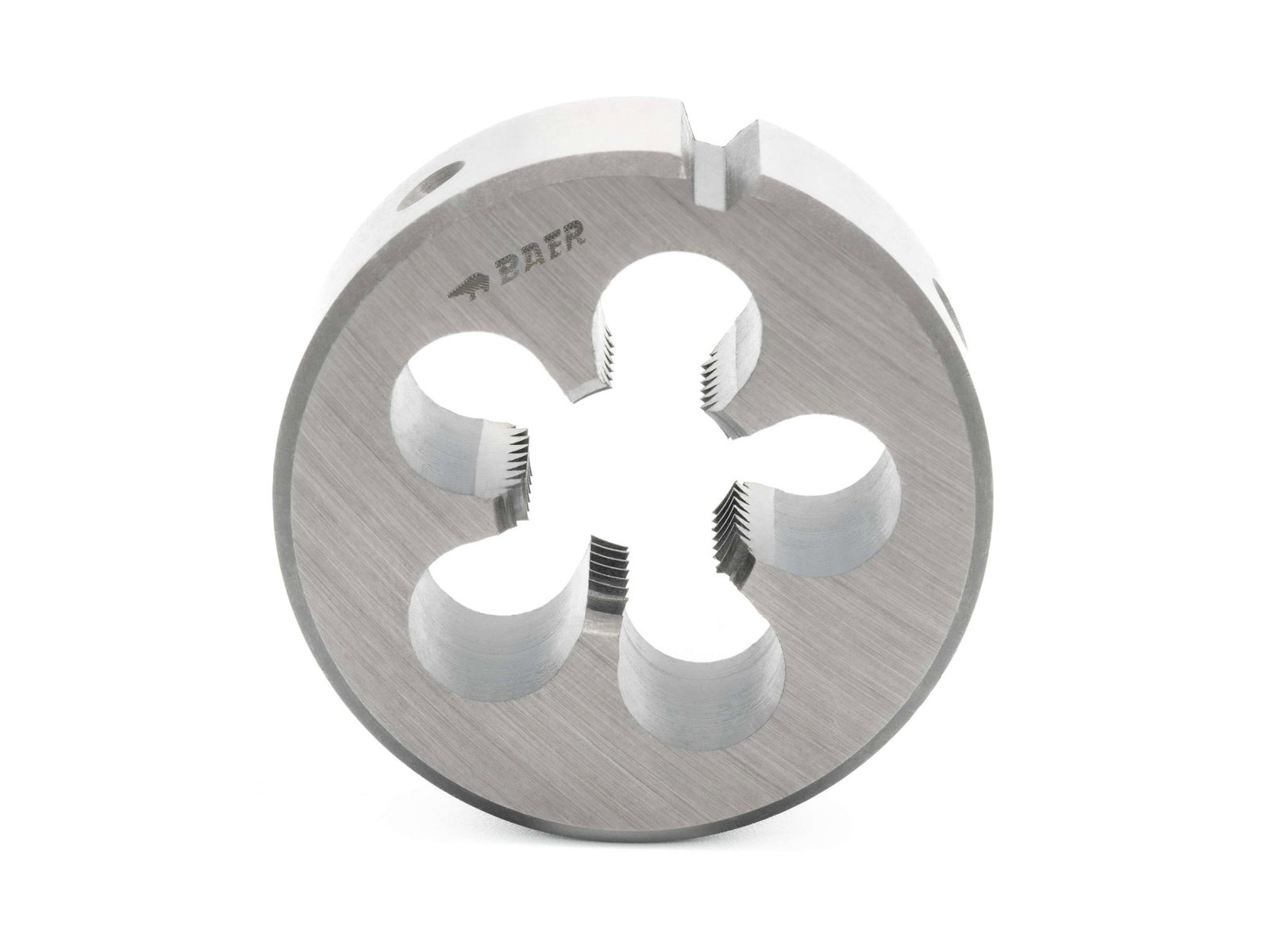

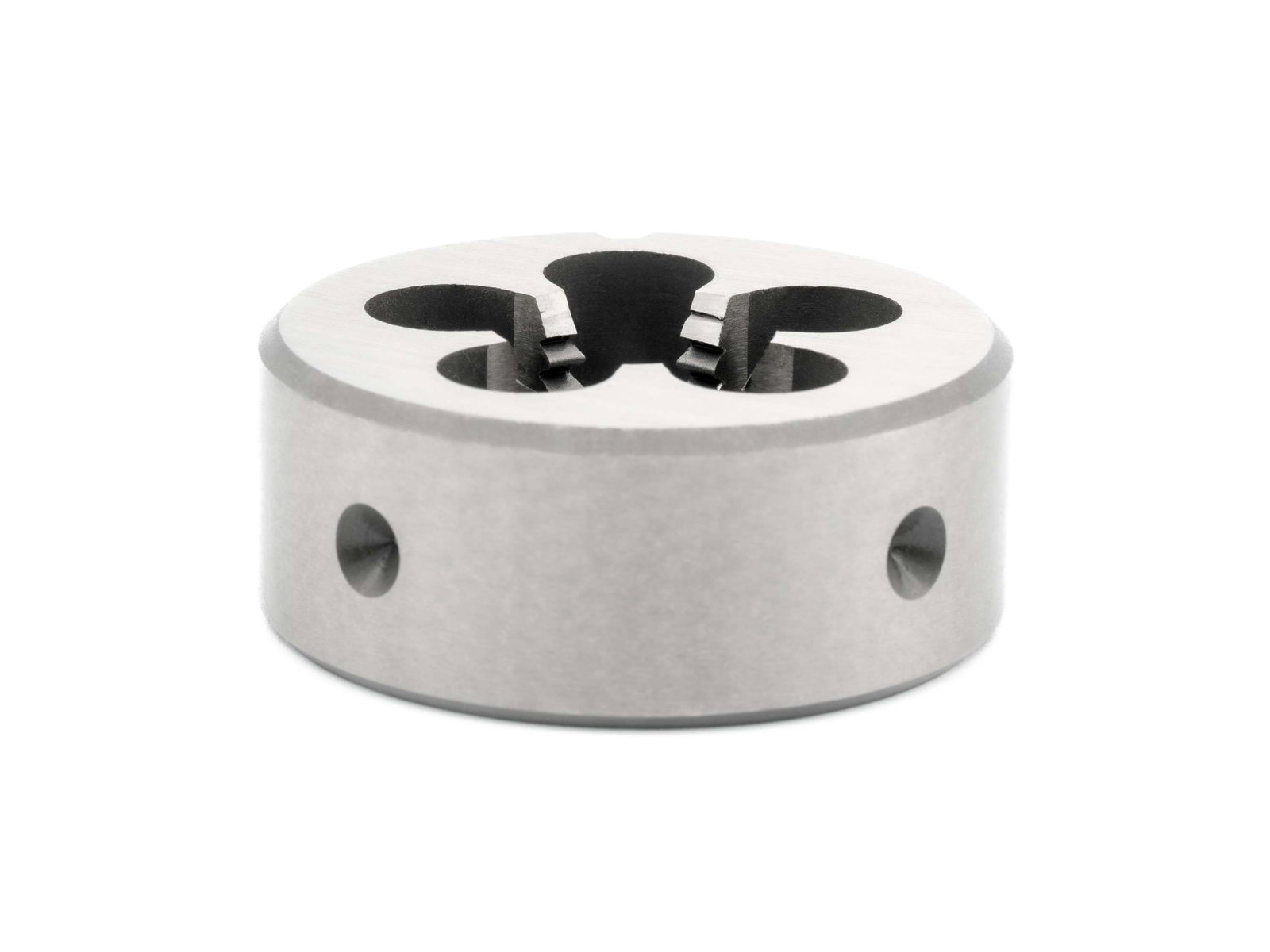

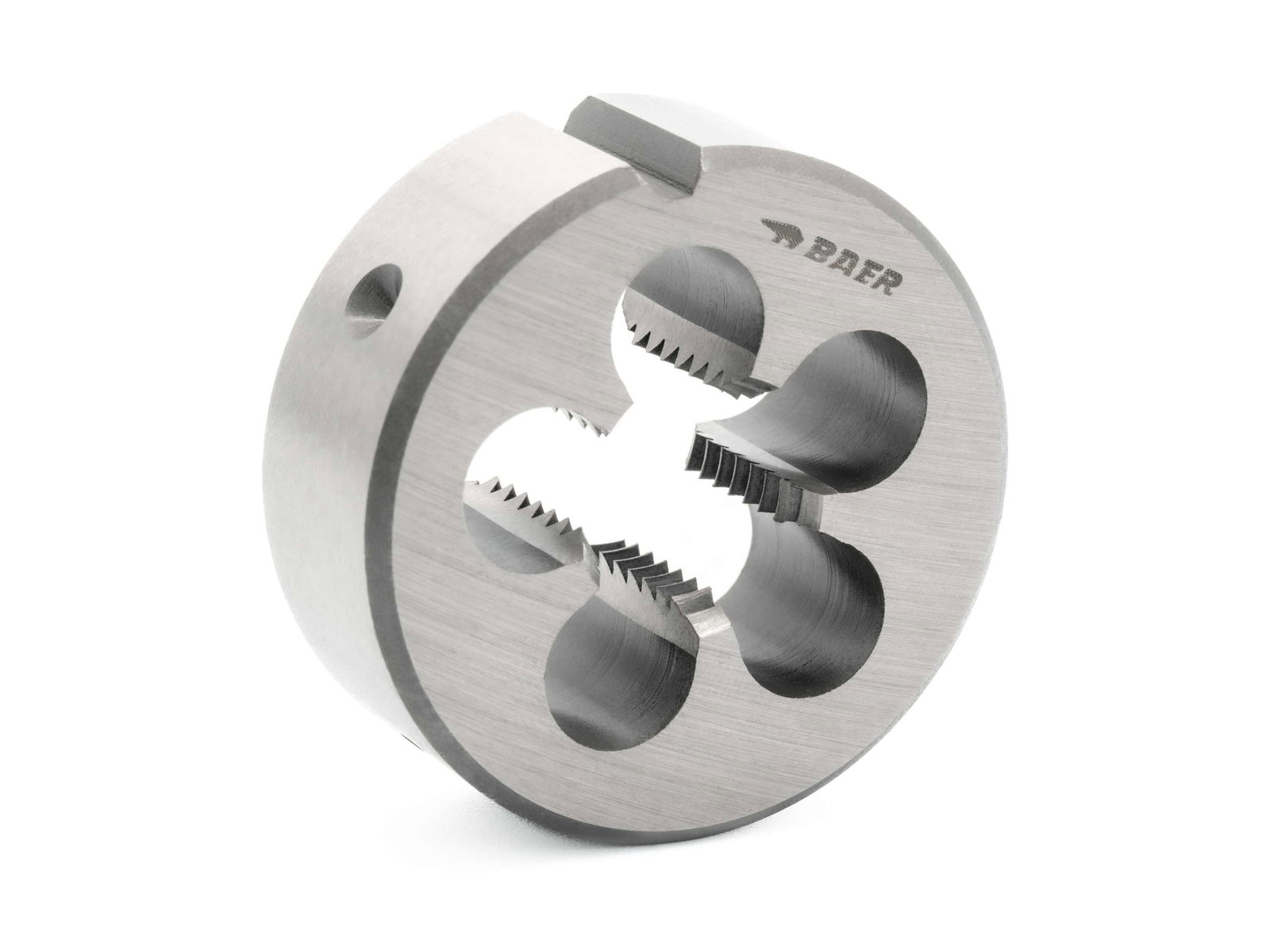

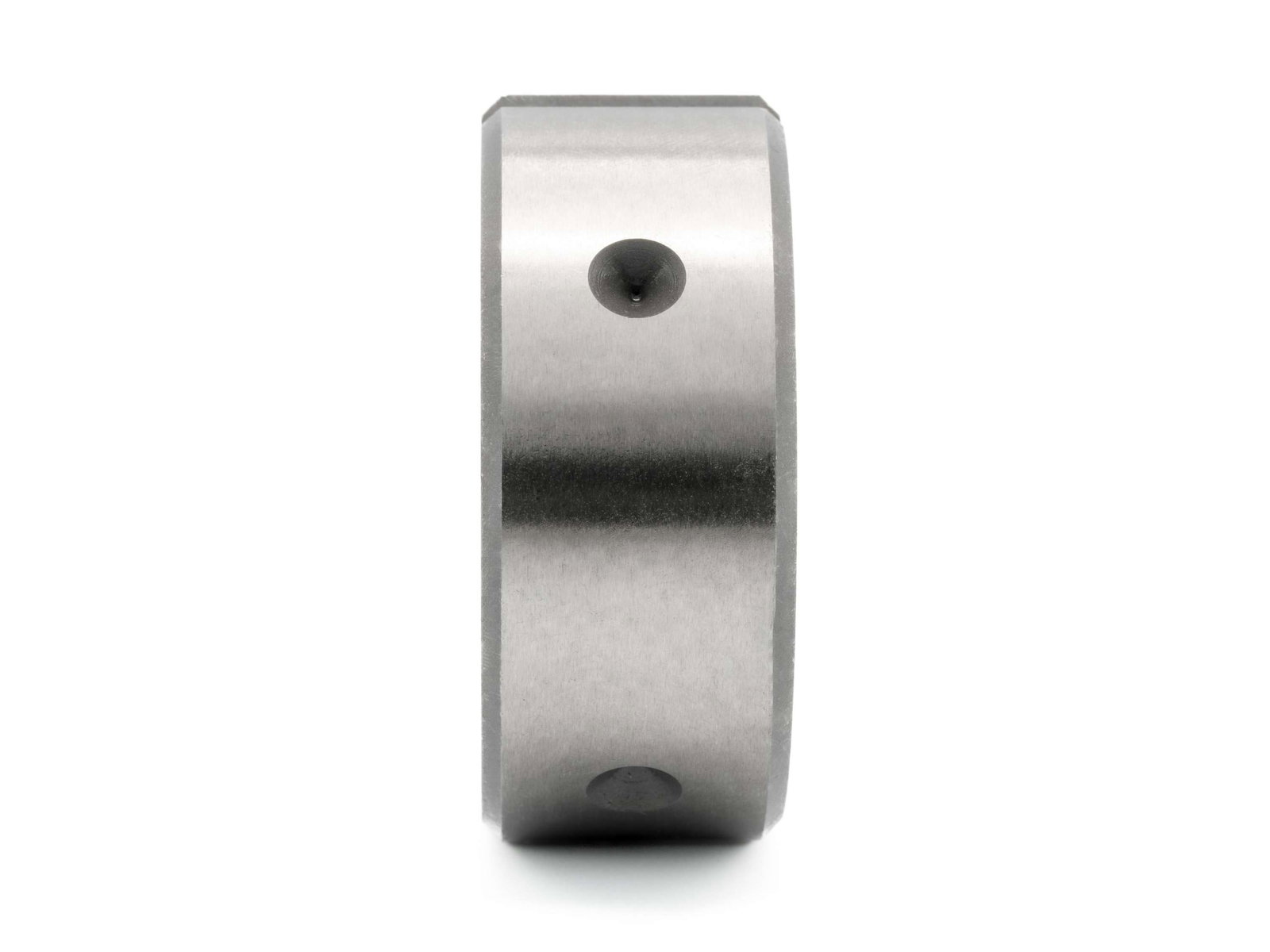

BAER filières W 21,8 x 14 cylindrique - droite - HSS
BAER filières W 21,8 x 14 cylindrique - droite - HSS

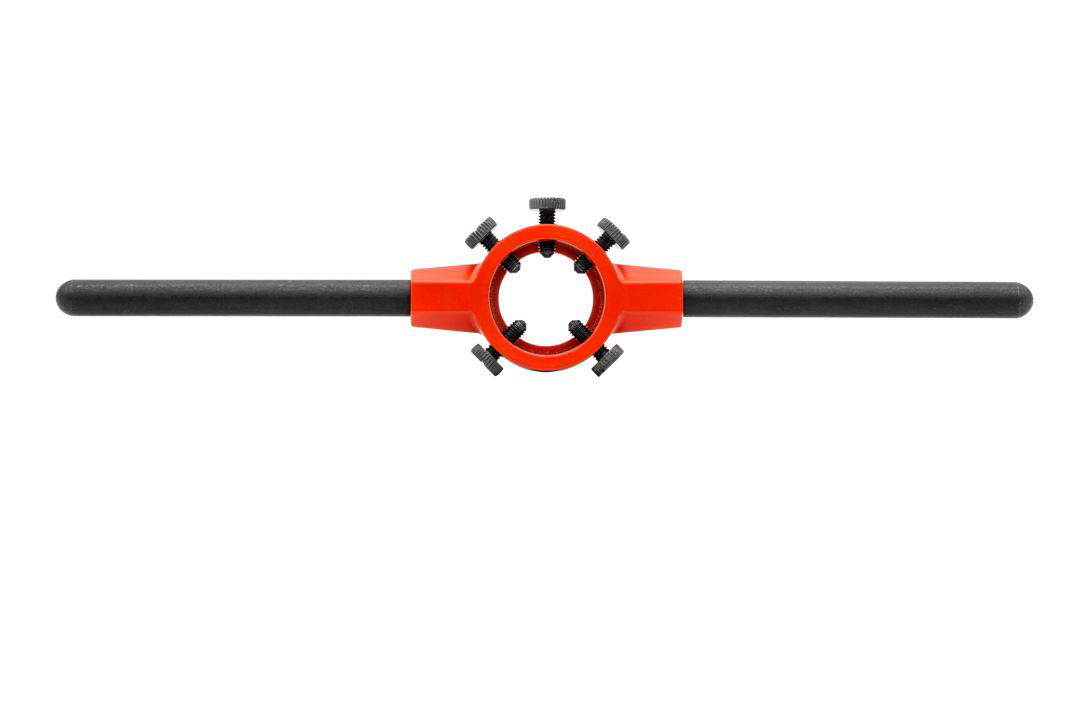

Le fer à découper est un outil fiable et durable qui t'aide à fabriquer des Filetage externe précis en une seule opération. Il est équipé de quatre trous et d'une rainure en V qui fixent l'outil de coupe dans les Porte-filière à découper et les logements correspondants. Tu peux ainsi manipuler l'outil de manière sûre et confortable. L'outil de coupe rond BAER est également parfait pour être utilisé dans un Contre-poupée ou un mandrin de perceuse. Les filières sont des outils utilisés pour couper des vis, des écrous et des tiges filetées au quotidien. Les filières rondes sont cylindriques et sont utilisées pour réaliser des filetages extérieurs en une seule opération. Sur l'enveloppe extérieure de l'outil de coupe rond se trouvent quatre trous et une rainure qui servent à fixer l'outil de coupe dans des logements adaptés Porte-filière à découper et à l'aide de vis de maintien. Avec Porte-filière à découper, Filetage externe est coupé à la main. Pour le Contre-poupée sur un tour ou pour le mandrin d'une perceuse, on utilise des supports de filières spéciaux. Le Taraudeuse est fabriqué à partir de l'acier rapide à haute performance HSS, qui a une meilleure Résistance et une moindre sensibilité à la rupture que l'acier HSSE. HSS-L'acier est également un matériau très apprécié pour la fabrication d'outils soumis à de fortes contraintes. HSS Les outils de coupe peuvent être utilisés aussi bien pour les aciers de construction, les aciers au carbone et Aciers de décolletage. En outre, il convient également aux aciers de traitement Aciers de cimentation et non alliés avec une résistance allant jusqu'à 750 N/mm². Acier moulé ainsi que les alliages de zinc peuvent également être coupés, tout comme Cuivre pur, cuivre faiblement allié et les alliages cuivre-étain à copeaux courts. Même Matières plastiques comme POM, PVC, etc. Il est important de lubrifier l'outil poser en ligne droite et avec Huile de taraudage ou Pâte de coupe
Dimensions
| Diamètre |
21,8 |
|---|---|
| Dimension |
W 21,8 x 14 |
| Hauteur H |
16 mm |
| Inclinaison |
14 |
Caractéristiques
| Direction |
A droite |
|---|---|
| Groupe de produits |
Filière de coupe |
| Matériel |
HSS |
| Norme de filetage |
W : filetage conique Whitworth pour vannes de bouteilles de gaz selon DIN 477 avec cône 3:25 |
| Standard |
Norme d'usine |
| Tolérance |
moyen |
| Type de produit |
Filière de coupe |
Informations techniques - Filières
1,75
HSS
moyen
Applications
- Utilisation générale jusqu'à 750 N/mm²
- aciers de construction généraux, Aciers de décolletage, Aciers de cimentation et aciers de traitement non alliés
- Cuivre pur, cuivre faiblement alliéainsi que les alliages cuivre-étain à copeaux courts
- Matières plastiques comme le POM, le PVC, etc.
Dessin technique
| Diamètre |
21,8 |
|---|---|
| Diamètre d'ébauche du boulon D2 |
21,58 mm |
| Diamètre extérieur D1 |
55 mm |
| Dimension Diamètre D |
W 21,8 x 14 |
| Hauteur H |
16 mm |
Application – Exemples de matériaux pour filières
| Aciers de construction générale | |
|---|---|
| 1.0035 | S185 (St33) |
| 1.0036 | S235JRH |
| 1.0039 | S235JRG1+CR |
| 1.0060 | E335 (St60-2) |
| Aciers de décolletage | |
|---|---|
| 1.0718 | 11SMnPb30 |
| 1.0721 | 10S20 |
| 1.0726 | 35S20 |
| 1.0758 | 60SPb20 |
| Aciers de cémentation | |
|---|---|
| 1.0401 | (C15) |
| 1.7016 | 17CR3 |
| 1.7131 | 16MnCr5 |
| 1.5919 | 15CrNi6 |
| Aciers trempés et revenus non alliés | |
|---|---|
| 1.0402 | C 22 |
| 1.1151 | C22E (Ck22) |
| 1.0503 | C 45 |
| 1.1191 | C45E (Ck45) |
| Cuivre pur, cuivre faiblement allié | |
|---|---|
| 2.0240 | CuZn15 |
| 2.0265 | CuZn30 |
| Alliage cuivre-étain (bronze) à copeaux courts | |
|---|---|
| 2.1090.01 | G-CuSn7ZnPb |
| 2.1086.01 | G-CuSn10Zn |
| Matières plastiques |
|---|
| PMMA |
| POM |
| PVC |
Informations complémentaires
- W - filetage conique Whitworth pour vannes de bouteilles de gaz selon DIN 477, cône 3:25
- Tolérances pour les fers de coupe, termes et explication des dimensions
- Informations sur le diamètre de dégrossissage des boulons
- Valeurs indicatives pour la vitesse de coupe, le lubrifiant de refroidissement et l'angle de coupe
