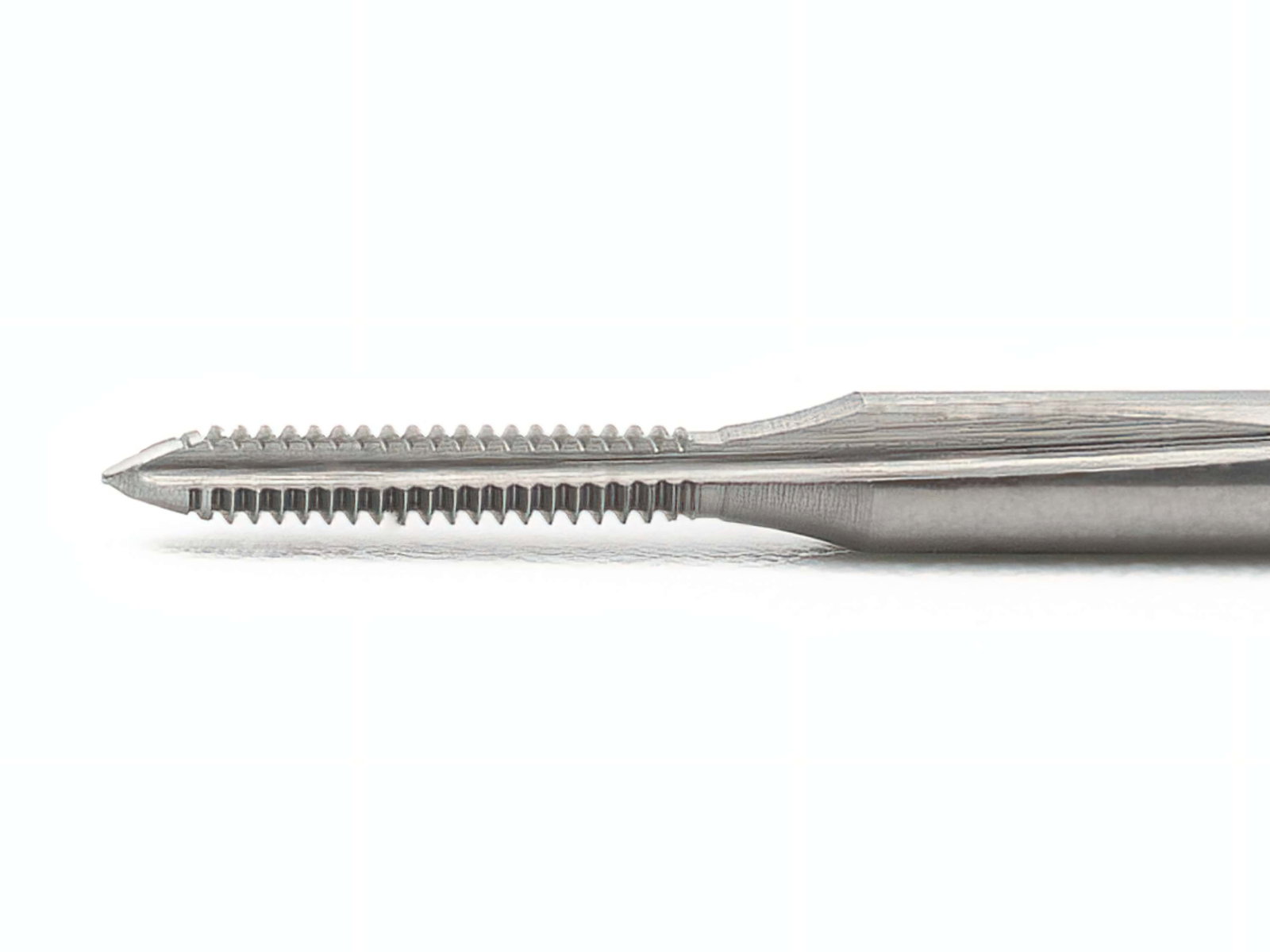

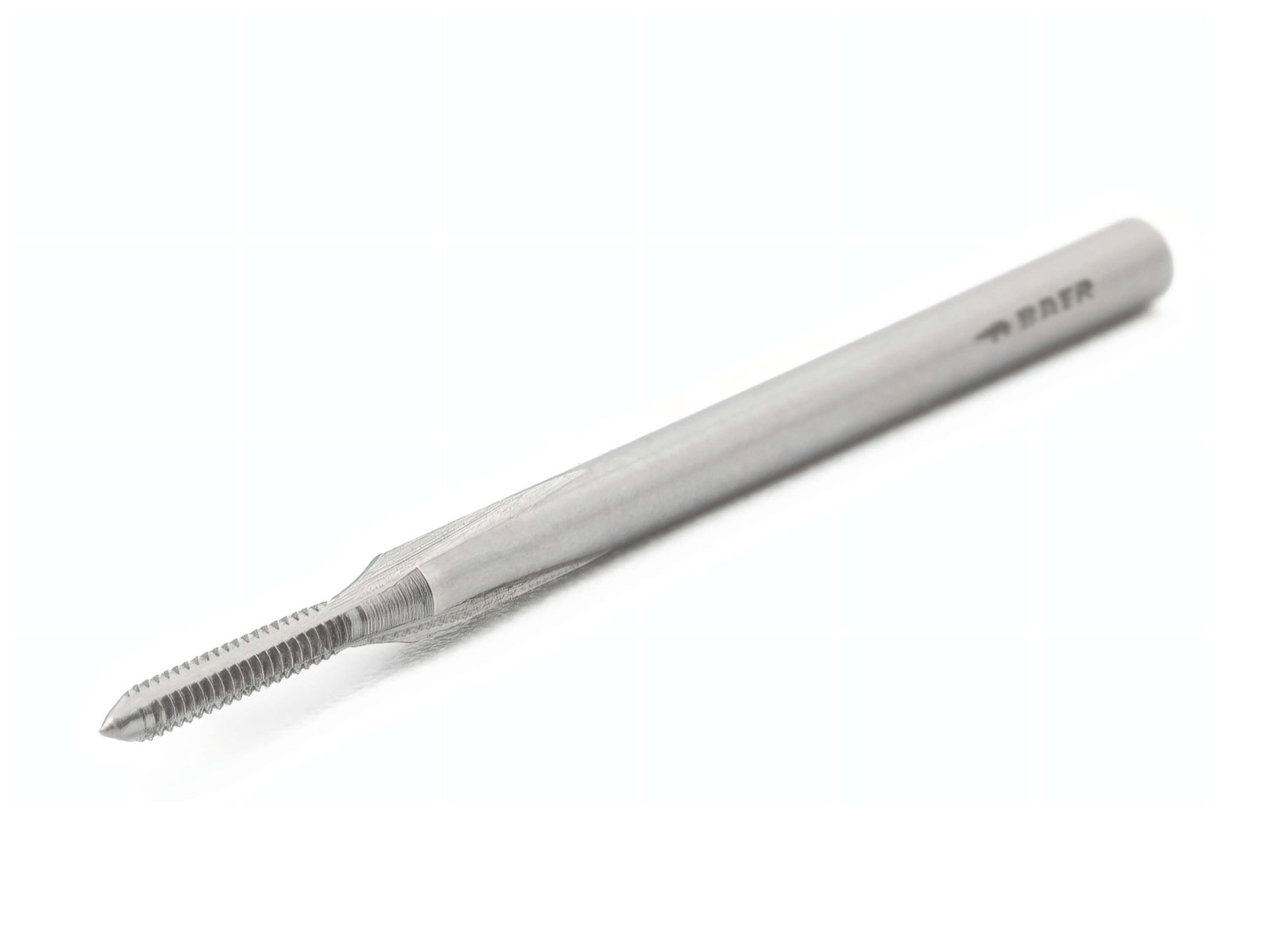

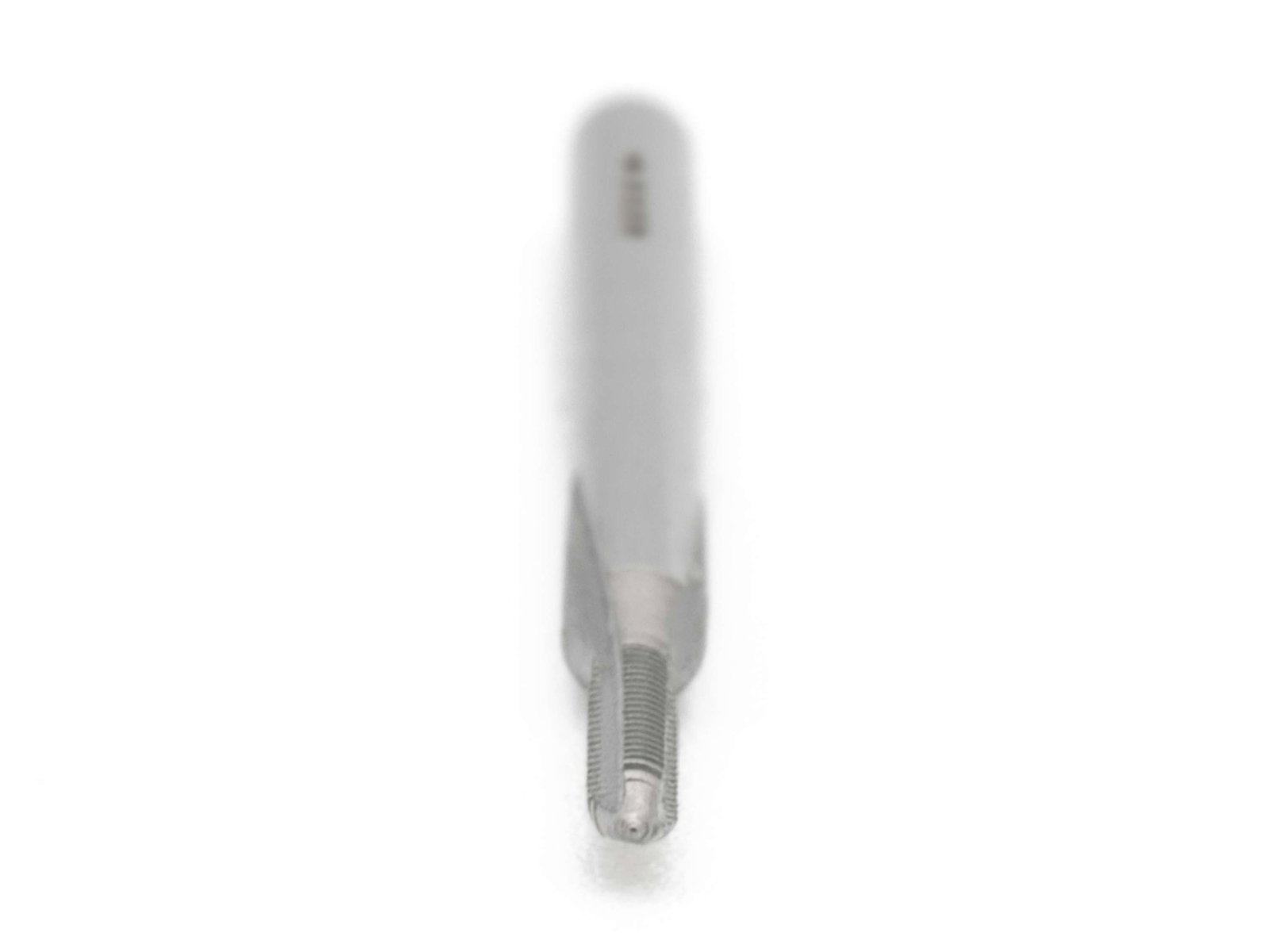

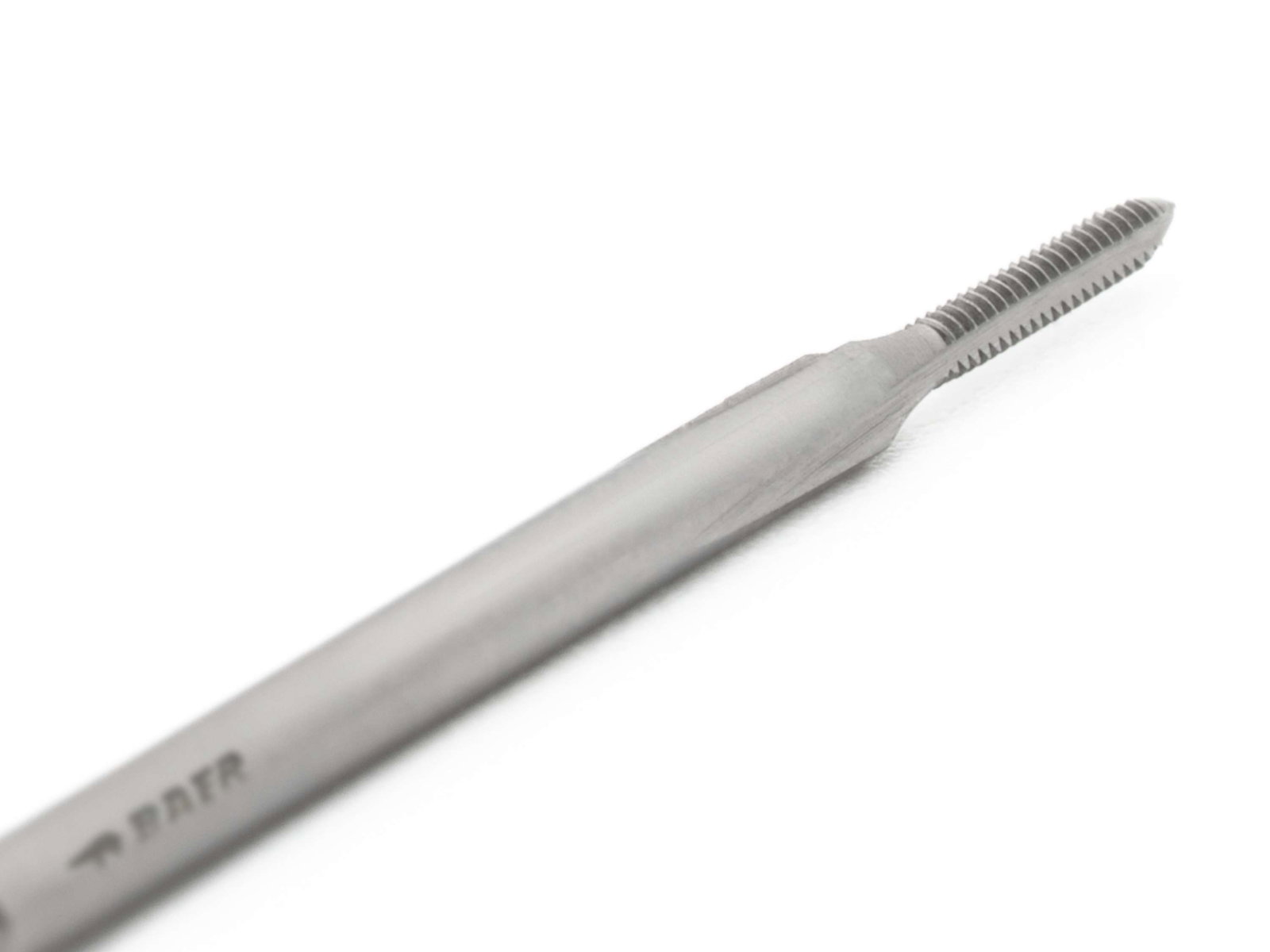

BAER HSS Mini Taraud Forme C - M 1,5 x 0,3
BAER HSS Mini Taraud Forme C - M 1,5 x 0,3
Si tu veux construire quelque chose de petit et de fin, tu auras besoin d'une connexion à vis extrêmement petite, également appelée Filetage miniature. Le perçage doit être adapté pour cela. Les mini Taraud de BAER avec un Diamètre nominal de 0,3 à 2,0 millimètres sont la solution. Que ce soit à la main ou de manière semi-professionnelle par machine, ce mini taraud avec un profil de filetage complet coupe de manière précise et droite dans le Carottage - un must absolu pour couper des filets. Ces mini-tarauds sont souvent utilisés dans la production industrielle sur les tours automatiques et Machines de découpe de filetage car ils ont une grande efficacité et de faibles coûts de production.
Couper un si petit filet peut vite devenir un défi, car le guidage du mini-taraud est très difficile. Pour un guidage idéal, il est recommandé d'utiliser un support de perçage ou une machine à fileter.
Dimensions
| Diamètre |
1,5 |
|---|---|
| Diamètre nominal en mm |
1,5 |
| Diamètre nominal en pouces |
0,059 |
| Dimension |
M 1,5 x 0,3 |
| Inclinaison |
0,3 |
| Inclinaison en mm |
0,3 |
Caractéristiques
| Direction |
A droite |
|---|---|
| Groupe de produits |
Taraud |
| Matériel |
HSSG blank |
| Norme de filetage |
M : Métrique ISO- Filetage standard selon DIN 13 |
| Résistance à la traction à température ambiante |
jusqu'à 800 N/mm² | 22,2 HRC |
| Standard |
Norme d'usine |
| Tolérance |
ISO2/6H |
| Type de produit |
Tarauds à incision |
Acier : 1,29 mm <br /> Laiton : 1,27 mm
Passage et Trou borgne
Forme C rainurée droite
2-3 Passages
Ne se produit presque pas. Les copeaux restent dans les rainures.
Refroidissement extérieur et - Graissage
HSSG blank
jusqu'à 800 N/mm² | 22,2 HRC
ISO2/6H
Applications
- Matériaux faciles à usiner jusqu'à 900 N/mm²
- Aciers non alliés et faiblement alliés
Exemples d'applications
- Filetage pour le modélisme
- Filetages pour l'industrie horlogère
- Filetage dans les ressorts de régulation
- Filetage sur le fond du boîtier des montres
- Filetage pour vis de lunette
- Filetage pour la construction d'appareils
- Filetage pour la mécanique de précision, etc.
- Filetage pour les orfèvres
Dessin technique
| D1 |
M 1,5 x 0,3 |
|---|---|
| D2 |
2 mm |
| Diamètre |
1,5 |
| L1 |
30 mm |
| L2 |
10 mm |
Application – Exemples de matériaux pour tarauds
| Aciers de construction non alliés | |
|---|---|
| 1.0035 | S185 (St33) |
| 1.0036 | S235JRH |
| 1.0038 | RSt37-2 |
| 1.0039 | S235JRG1+CR |
| 1.0044 | St44-2 |
| 1.0060 | E335 (St60-2) |
| 1.0116 | St37-3 |
| 1.0570 | St 52-3 |
| Aciers de construction alliés | |
|---|---|
| 1.5415 | 15Mo3 |
| 1.5423 | 16Mo5 |
| 1.5622 | 14Ni6 |
| 1.7335 | 13CrMo44 |
| 1.7337 | 16CrMo44 |
| 1.7715 | 14MoV63 |
| Aciers de décolletage | |
|---|---|
| 1.0711 | 9S20 |
| 1.0715 | 9SMn28 |
| 1.0718 | 11SMnPb30 |
| 1.0721 | 10S20 |
| 1.0723 | 15S20 |
| 1.0726 | 35S20 |
| 1.0737 | 9SMnPb36 |
| 1.0758 | 60SPb20 |
| Aciers de cémentation | |
|---|---|
| 1.0401 | (C15) |
| 1.7016 | 17CR3 |
| 1.7131 | 16MnCr5 |
| 1.5919 | 15CrNi6 |
| Aciers trempés et revenus non alliés | |
|---|---|
| 1.0402 | C 22 |
| 1.1151 | C22E (Ck22) |
| 1.0503 | C 45 |
| 1.1191 | C45E (Ck45) |
| Acier moulé | |
|---|---|
| 1.0420 | GS-38 |
| 1.5419 | GS-22 Mo 4 |
| 1.6750 | GS-20 NiCrMo3 7 |
| 1.7357 | GS-17 CrMo 5 5 |
| Fonte malléable | |
|---|---|
| 0.8145 | EN-GJMB 450-6 |
| 0.8170 | EN-GJMB 700-2 |
| 0.8045 | EN-GJMW-450-7 |
| 0.8055 | EN-GJMW-550-4 |
| Cuivre pur faiblement allié | |
|---|---|
| 2.0240 | CuZn15 |
| 2.0265 | CuZn30 |
| Laiton à copeaux courts | |
|---|---|
| 2.0401 | CuZn39Pb3 |
| Laiton à copeaux longs | |
|---|---|
| 2.0321 | CuZn37 |
| 2.0335 | CuZn36 |
| 2.0360 | CuZn40 |
| Alliages d'aluminium coulés Si > 5-12 % | |
|---|---|
| 3.2161 | G-AlSi8Cu3 |
| 3.2163 | G-AlSi9Cu3 |
| 3.2381 | G-AlSi10Mg |
| 3.2583 | G-AlSi12(Cu) |
| Fonte à graphite lamellaire | |
|---|---|
| 0.6010 | EN-GJL 100 (GG-10) |
| 0.6020 | EN-GJL 200 (GG -20) |
| 0.6025 | EN-GJL 250 (GG-25) |
| 0.6030 | EN-GJL 300 (GG -30) |
| Alliage cuivre-étain (bronze) à copeaux courts | |
|---|---|
| 2.1090.01 | G-CuSn7ZnPb |
| 2.1086.01 | G-CuSn10Zn |
| 2.1097 | G-CuSn5ZnPb |
| Cuivre pur, cuivre faiblement allié | |
|---|---|
| 2.0240 | CuZn15 |
| 2.0265 | CuZn30 |
