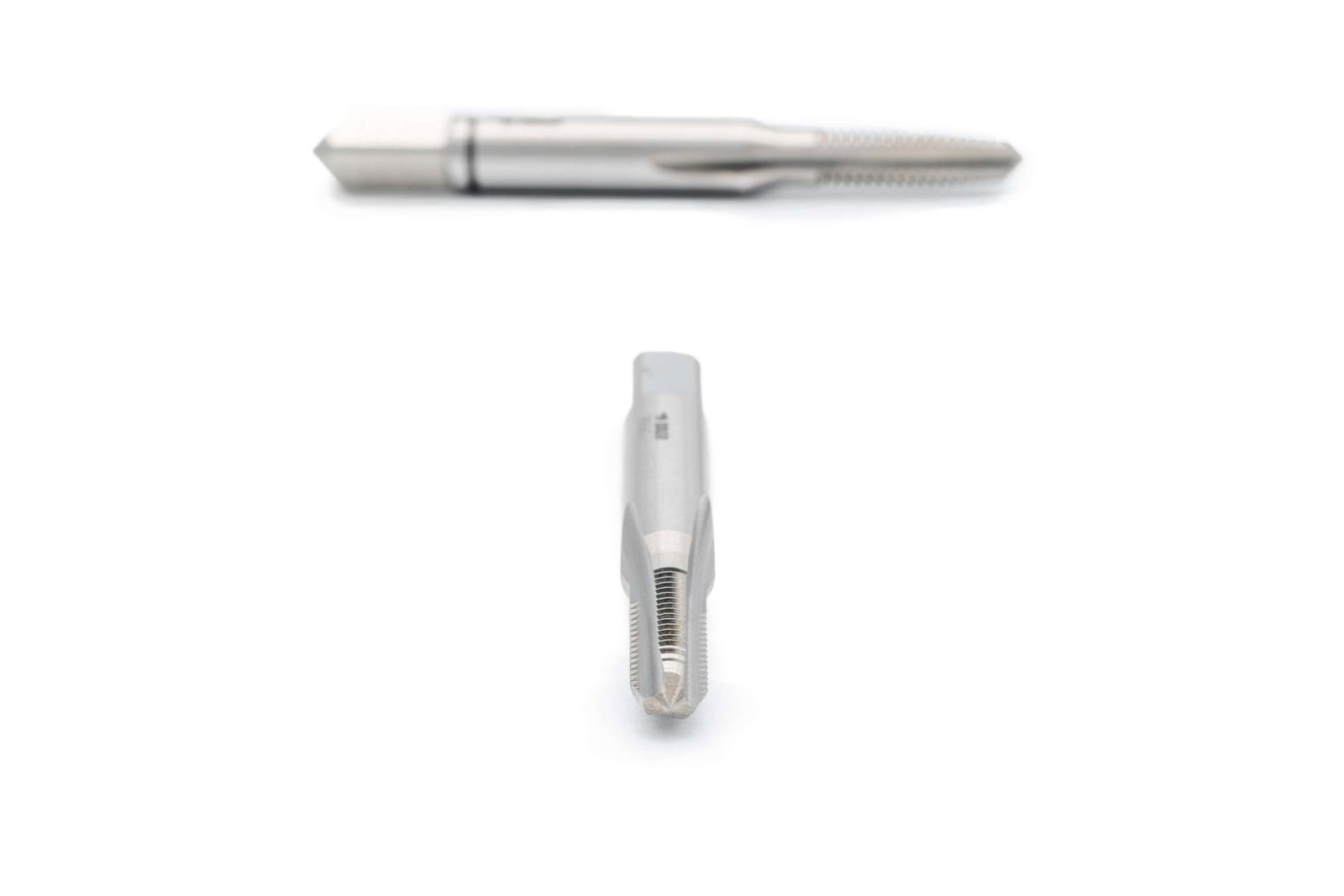

BAER HSSE Tarauds manuels 2 pièces Jeu MF 6 x 0,75
BAER HSSE Tarauds manuels 2 pièces Jeu MF 6 x 0,75

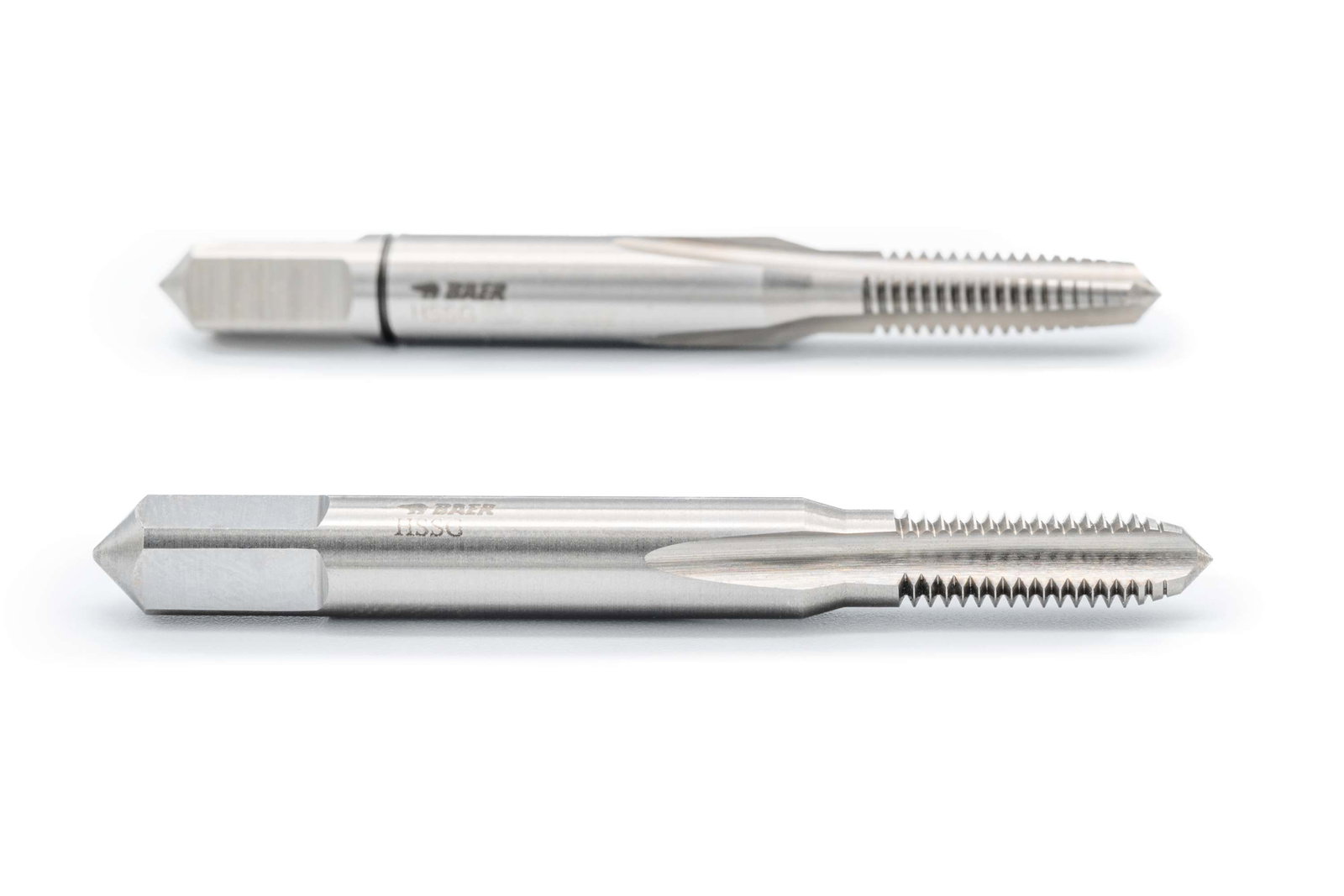

Le jeu Tarauds manuels se compose de deux tarauds et te permet de tailler un filet fini avec un risque de rupture nettement réduit. L'avantage des tarauds manuels en deux parties est que les parties respectives d'un jeu se partagent la puissance de coupe : Le Ébaucheuse (marqué par un anneau) enlève 65 pour cent du Profilé fileté et le et met le filet en forme. Le taraud de finition n'a pas de marque d'anneau et coupe le profil de filetage restant pour produire le filetage 100% complet et utilisable. En répartissant le travail entre les deux Taraud, il est plus facile de couper un filet droit et propre à la main.
En Comparaison de Tarauds pour machines, le Tarauds manuels a une tige courte. Ainsi, tu peux couper Filetage intérieur à la main sans te coincer et peut être actionné avec Tourne-à-gauche, des grattoirs à outils ou d'autres outils de maintien avec Logement carré.
Le filet peut être coupé dans un Carottage pré-percé.
Grâce au court Coupe de l'outil de finition, le jeu Tarauds manuels est fiable et universel pour les trous traversants et les trous borgnes.
En général, on utilise Tarauds manuels- Ensembles en deux parties pour Filetage fin avec un Inclinaison plus petit que pour Filetage grossier, car la surface du profil du filet est plus petite que pour les filets grossiers et les forces exercées sur Taraudeuse sont plus petites.
Dimensions
| Diamètre |
6 |
|---|---|
| Diamètre nominal en mm |
6 |
| Diamètre nominal en pouces |
0,236 |
| Dimension |
MF 6 x 0,75 |
| Inclinaison |
0,75 |
| Inclinaison en mm |
0,75 |
Caractéristiques
| Direction |
A droite |
|---|---|
| Groupe de produits |
Taraud |
| Matériel |
HSSE blank |
| Norme de filetage |
MF : ISO métrique Filetage fin selon DIN 13 |
| Résistance à la traction à température ambiante |
jusqu'à 1000 N/mm² | 32 HRC |
| Standard |
DIN 2181 |
| Tolérance |
ISO2/6H |
| Type de produit |
Tarauds manuels- Ensembles |
5,2 mm
Passage et Trou borgne jusqu'à 2 x D
Forme C rainurée droite
2-3 Passages
Ne se produit presque pas. Les copeaux restent dans les rainures.
Refroidissement extérieur et - Graissage
HSSE blank
jusqu'à 1000 N/mm² | 32 HRC
ISO2/6H
Applications
- Utilisation générale
- Aciers jusqu'à 1000 N/mm²
Exemples d'applications
- Filetage de vélo M6x0,75 pour pignon à chaîne
Dessin technique
| Carré |
4,9 mm |
|---|---|
| D1 |
MF 6 x 0,75 |
| D2 |
6 mm |
| Diamètre |
6 |
| L1 |
50 mm |
| L2 |
14 mm |
Application – Exemples de matériaux
| Aciers de construction générale | |
|---|---|
| 1.0035 | S 185 (St 33) |
| 1.0036 | S 235 JRH |
| 1.0039 | S 235JRG1+CR |
| 1.0060 | E 335 (St 60-2) |
| Aciers de décolletage | |
|---|---|
| 1.0718 | 11SMnPb30 |
| 1.0721 | 10S20 |
| 1.0726 | 35S20 |
| 1.0728 | 60S20 |
| Aciers de cémentation | |
|---|---|
| 1.0401 | (C15) |
| 1.7016 | 17 CR3 |
| 1.7131 | 16MnCr5 |
| 1.5919 | 15CrNi6 |
| Aciers trempés et revenus non alliés | |
|---|---|
| 1.0402 | C 22 |
| 1.1151 | C22E (Ck 22) |
| 1.0503 | C 45 |
| 1.1191 | C45E (Ck 45) |
| Acier moulé | |
|---|---|
| 1.5681 | GS-10 Ni 19 |
| 1.6760 | GS-22 NiMoCr 5 6 |
| Aciers trempés et revenus alliés | |
|---|---|
| 1.1133 | 20Mn5 |
| 1.5710 | 36NiCr6 |
