BAER PRO- Porte-filière à découper 45 x 18mm | M 16-20 | BSW 5/8-13/16
BAER PRO- Porte-filière à découper 45 x 18mm | M 16-20 | BSW 5/8-13/16

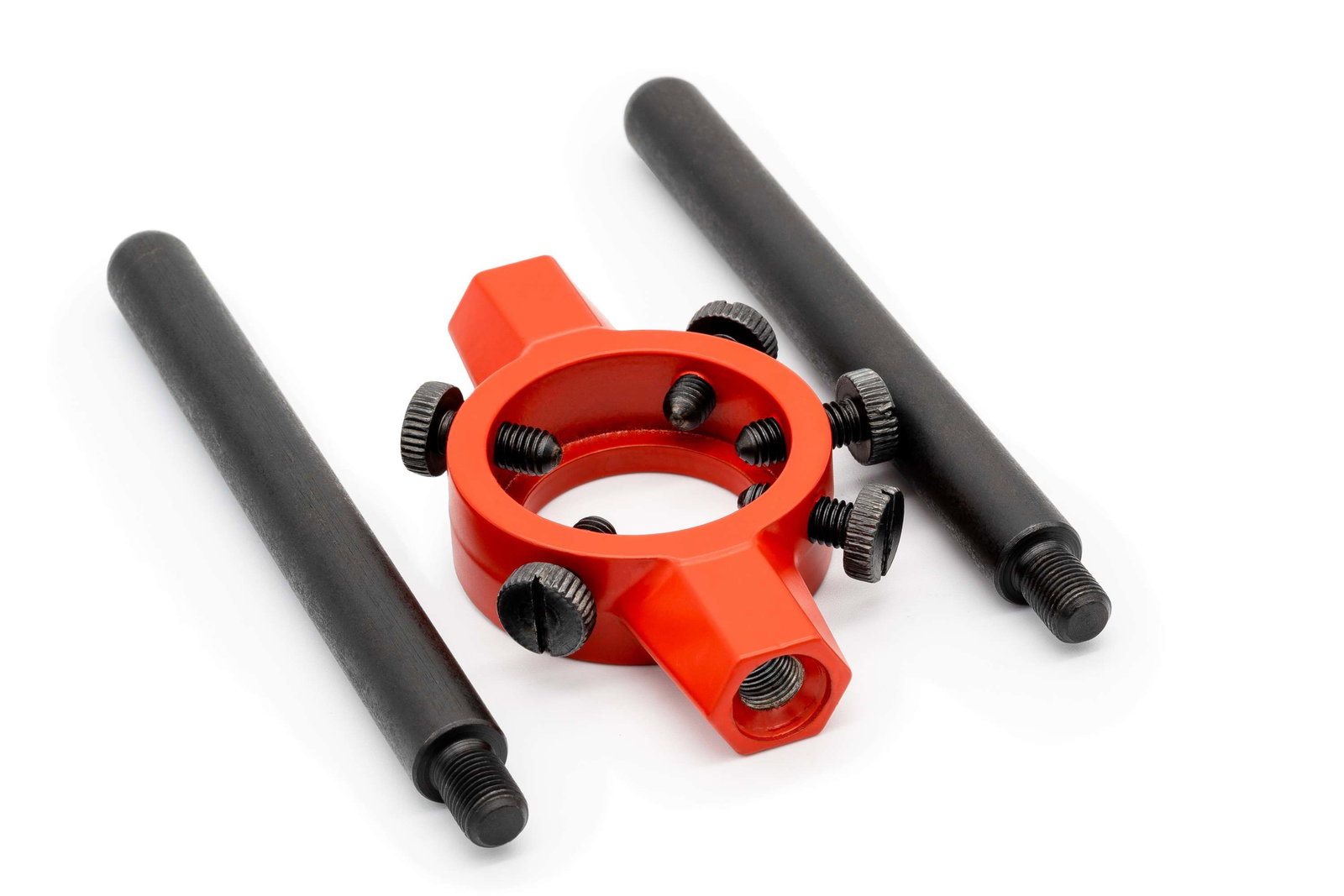

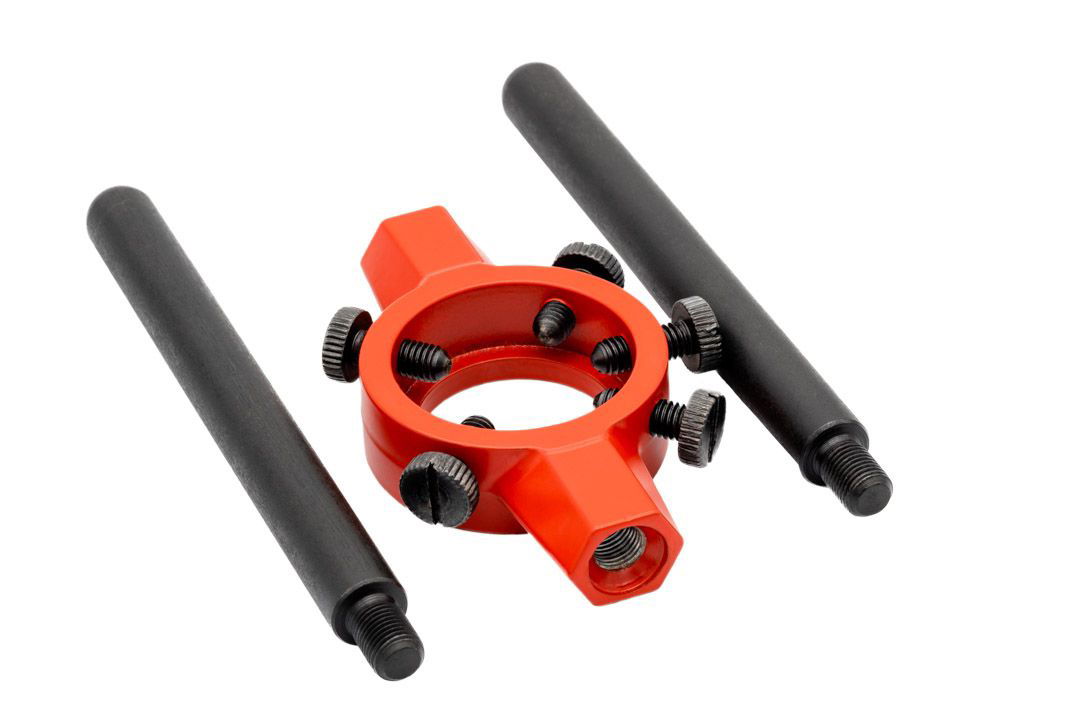

Nos PRO Porte-filière à découper se composent de Highend Moulage de zinc sous pression. Le Porte-filière à découper est un outil de maintien ou d'actionnement très spécial, conçu pour recevoir un outil de coupe et l'actionner manuellement. Il se compose essentiellement de deux éléments : le corps et les poignées. Leur construction est très solide, ce qui les rend très résistants, résistants à l'usure et parfaitement adaptés.

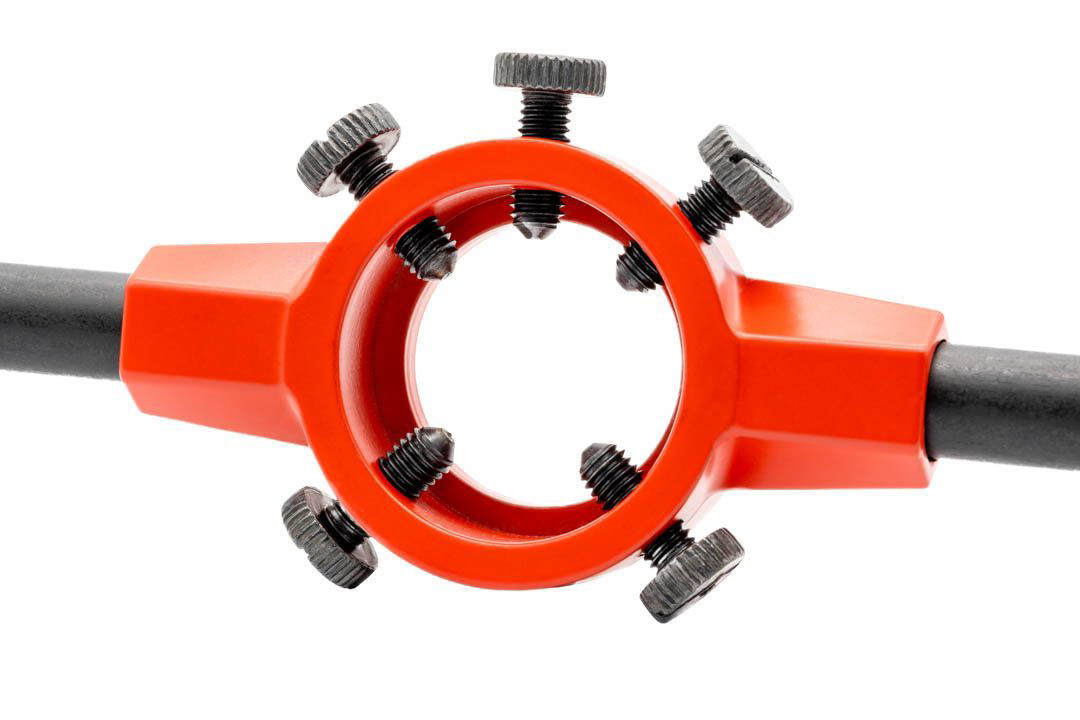

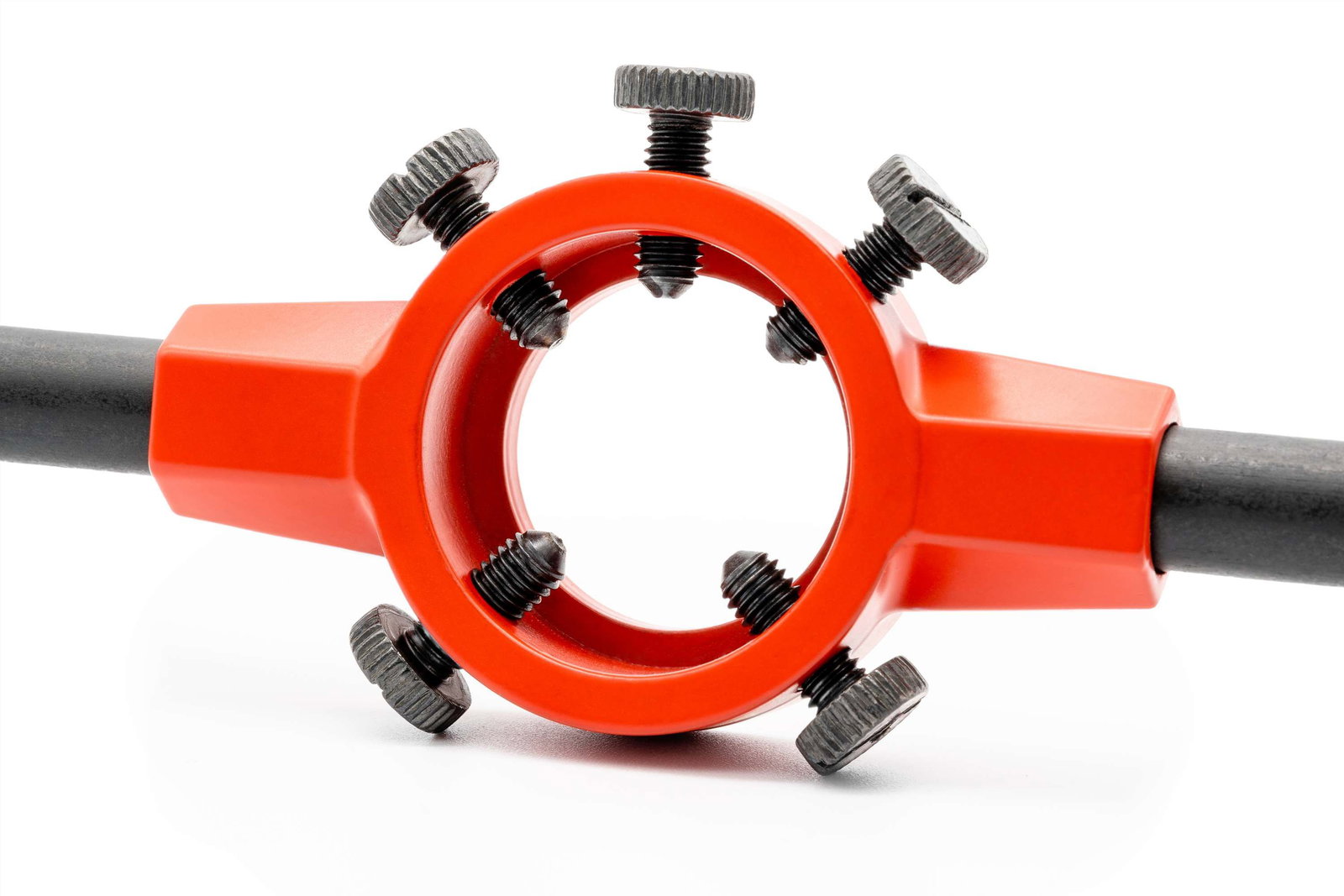

Le corps est la pièce maîtresse de l'outil. Il est doté d'une ouverture ronde dans laquelle est insérée la plaquette de coupe. A l'aide de cinq vis de fixation, qui peuvent être serrées à l'aide d'un tournevis plat, l'outil de coupe est fixé dans Porte-filière à découper. Les vis s'insèrent dans les trous de l'outil de coupe et le maintiennent ainsi dans Porte-filière à découper. Ainsi, il est bien fixé et ne peut pas tourner lors de la coupe du filet.

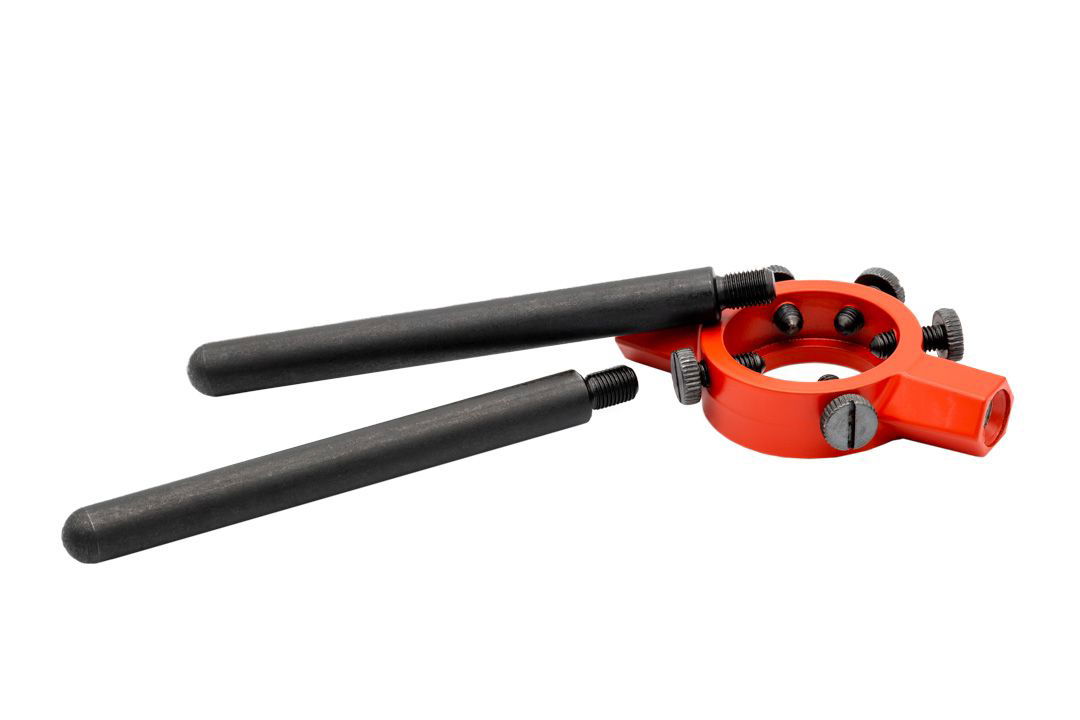

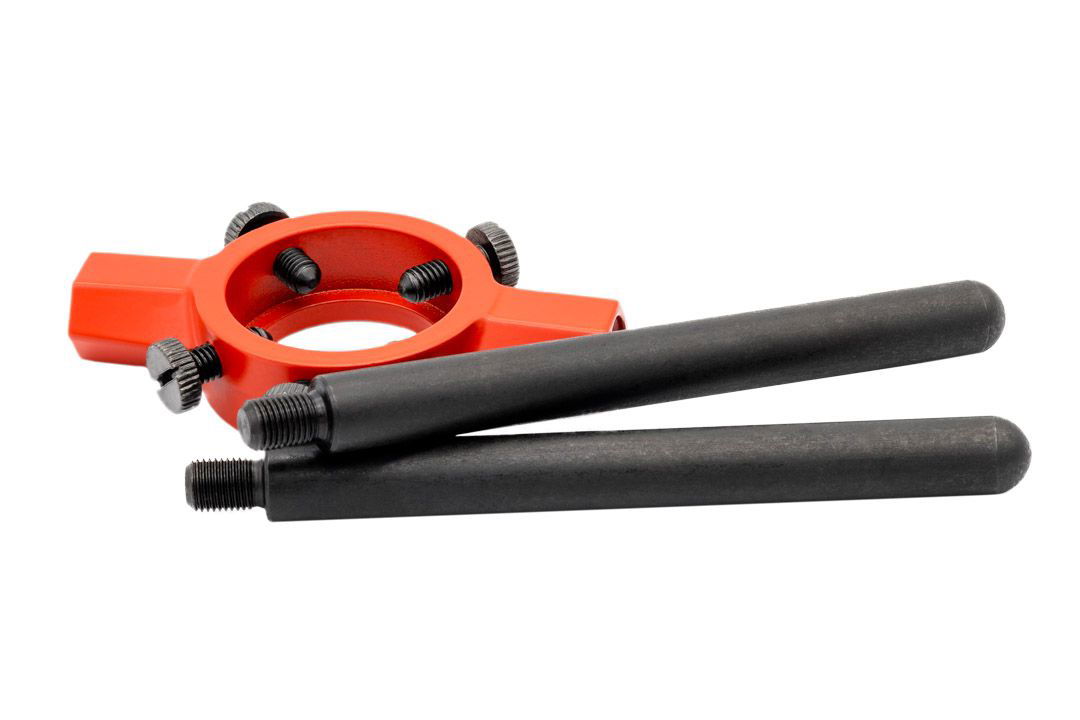

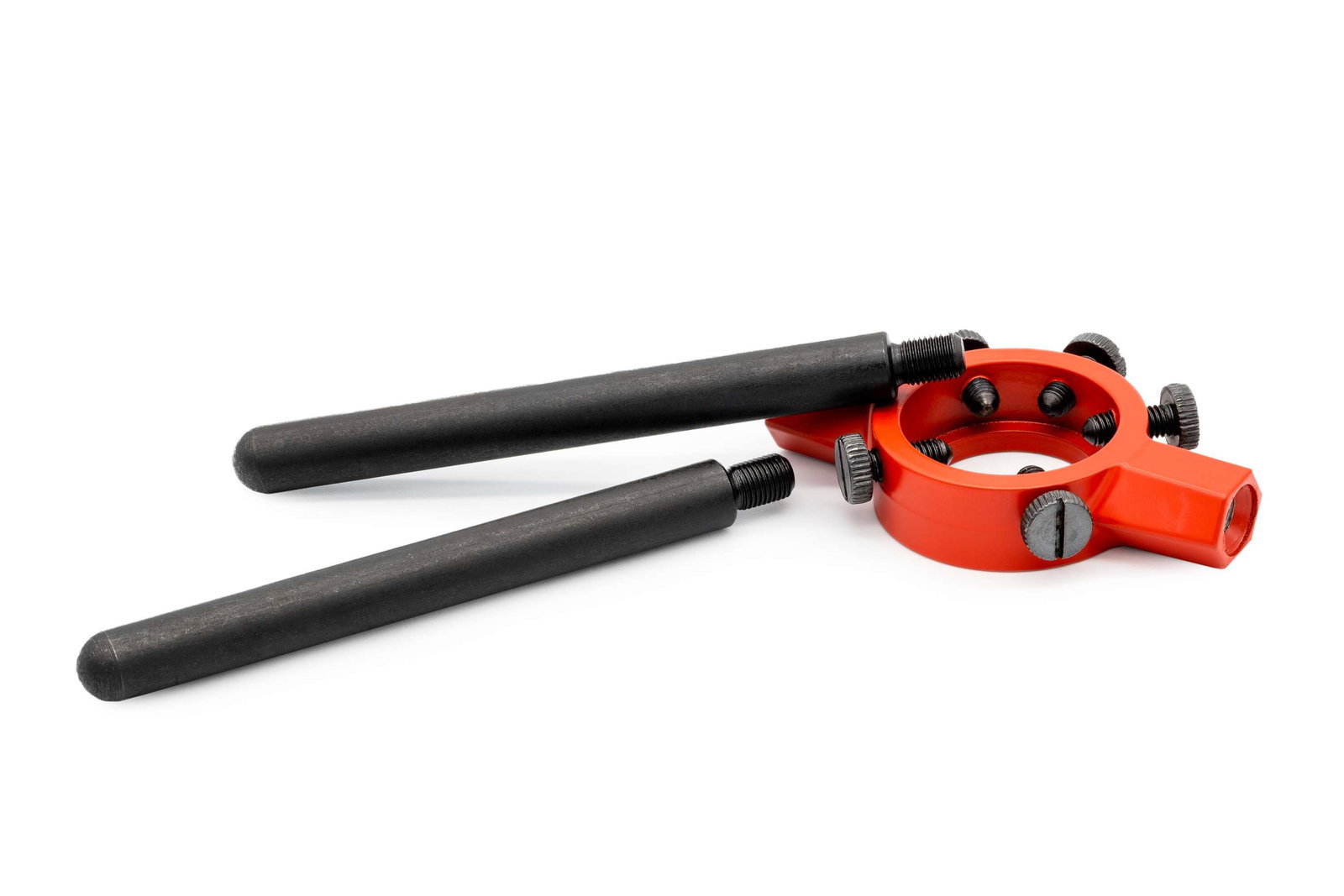

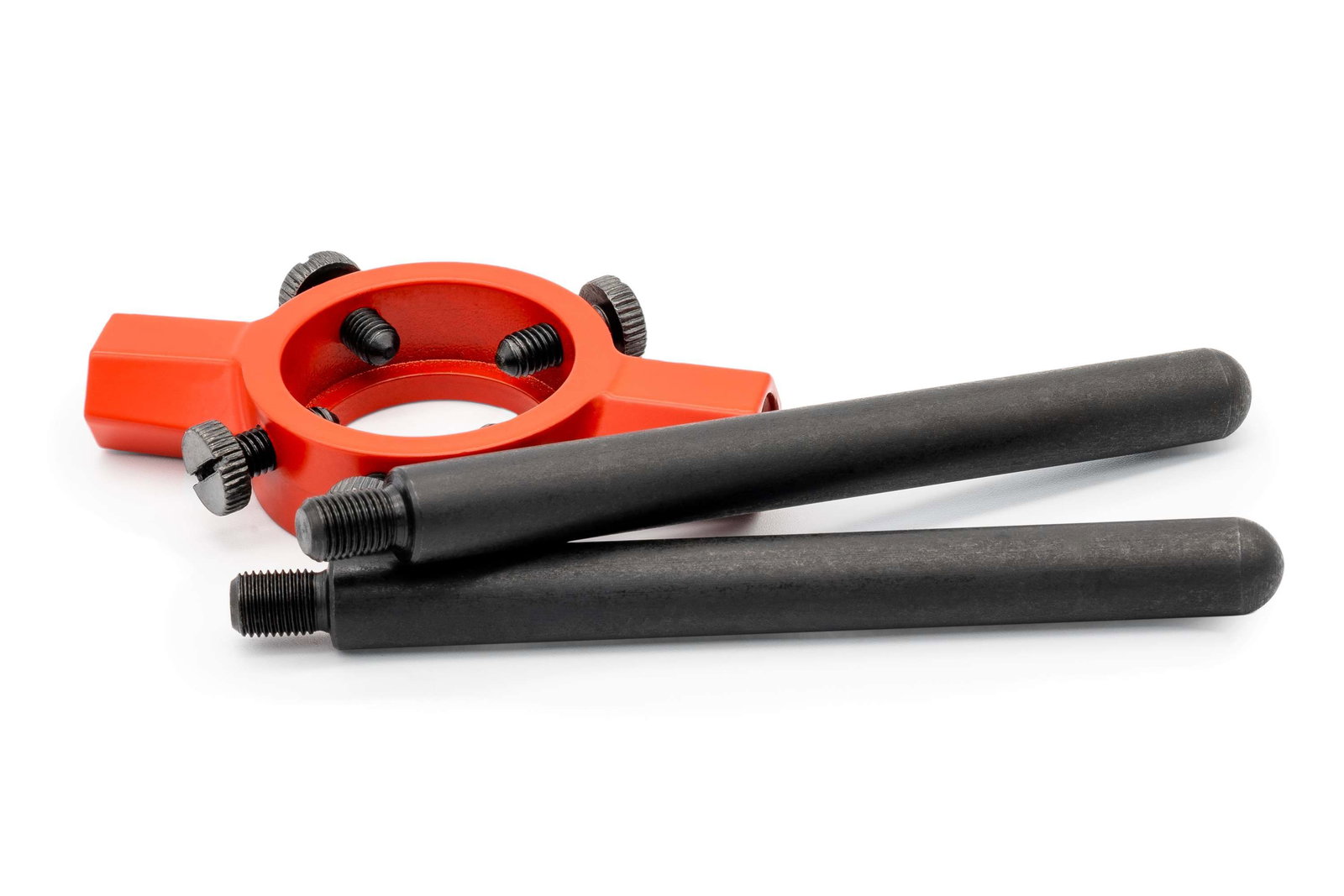

GAUCHE et à droite du corps se trouvent deux poignées. Elles permettent une manipulation confortable et une répartition optimale de la force. Ainsi, Filetage externe peut être coupé manuellement sans effort, même sans utiliser de machine.

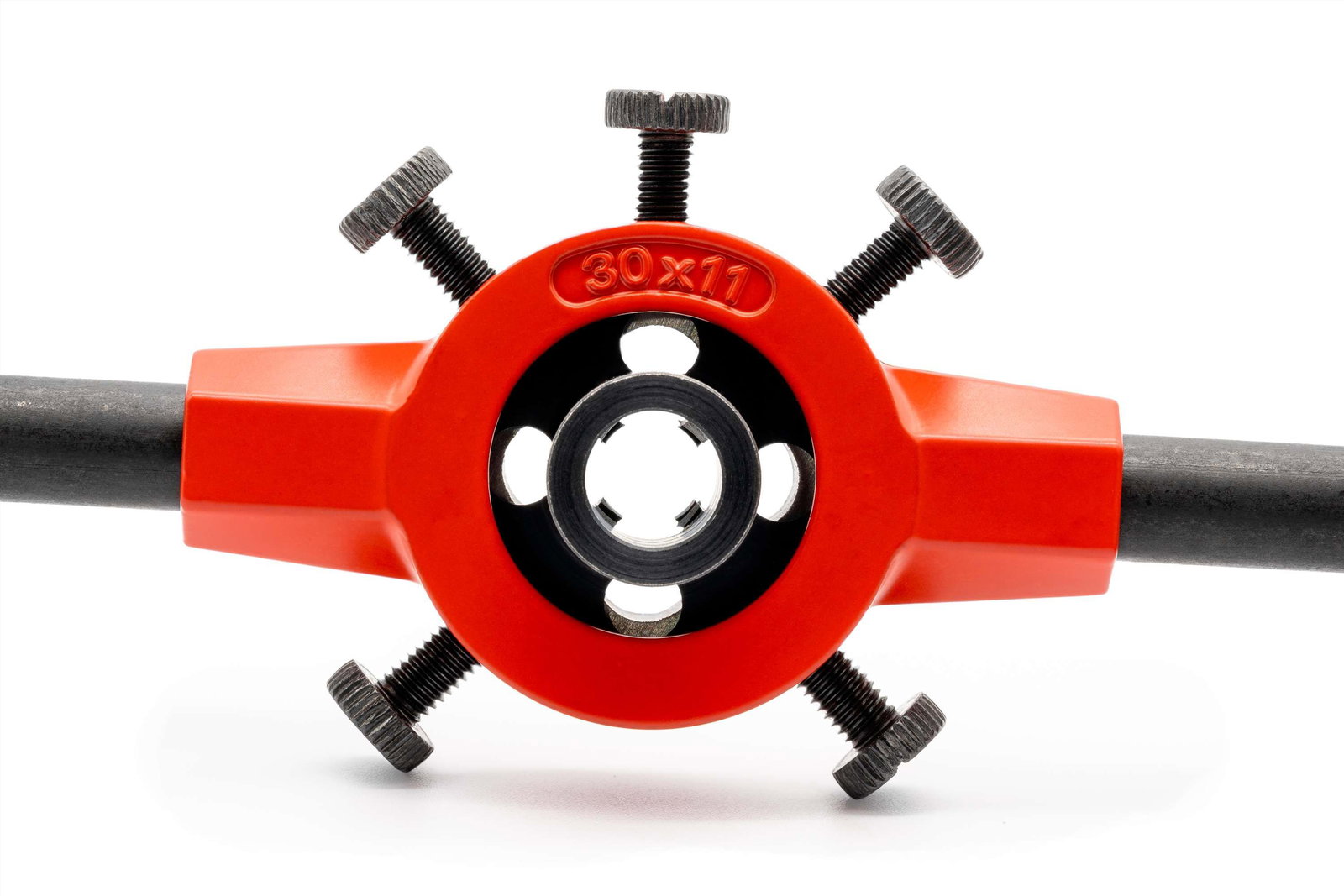

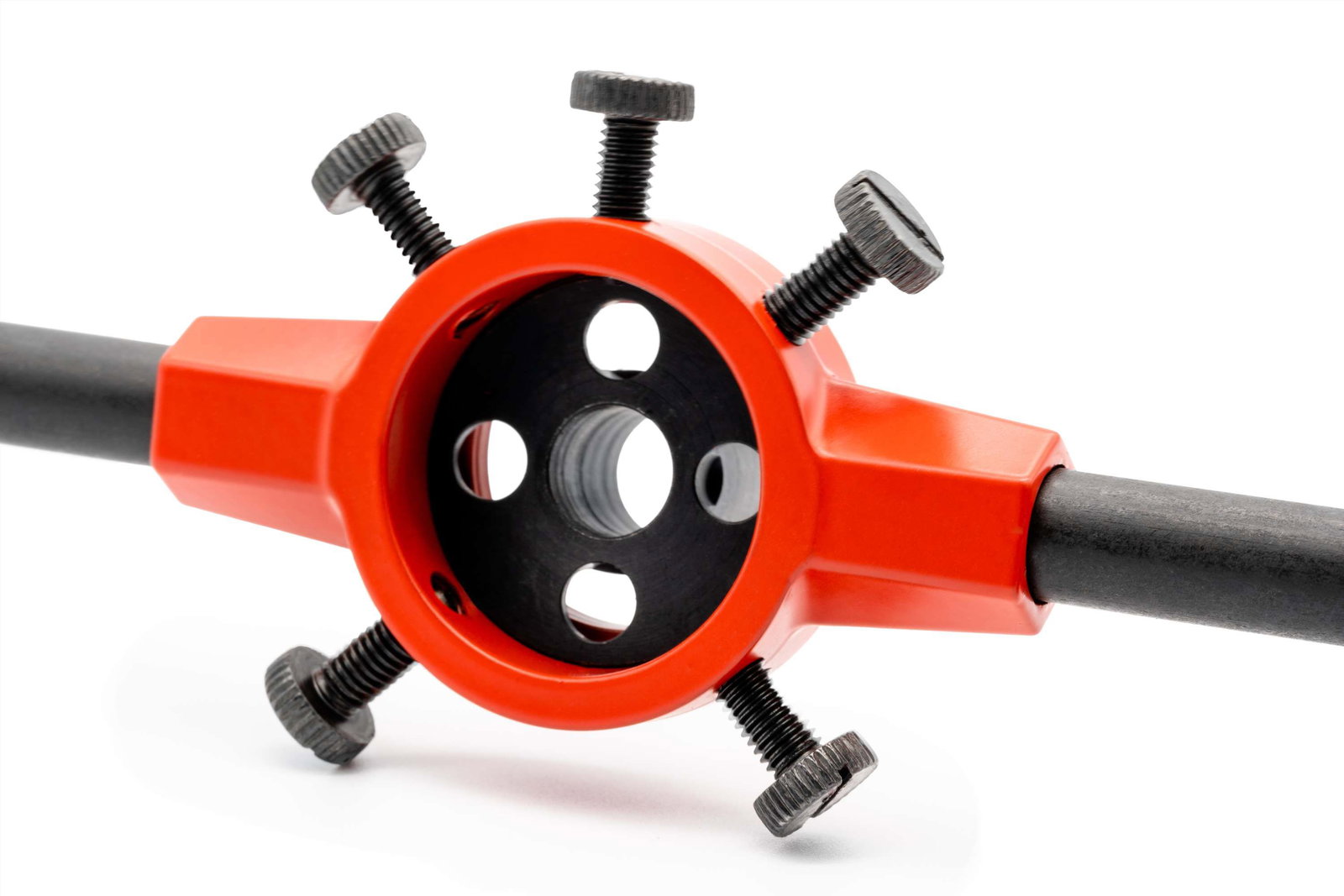

L'utilisation de Guides des filières est également possible grâce à sa conception. Lors de l'utilisation de Guides des filières, il faut veiller à ce que les trous du guide se chevauchent avec les trous de l'outil de coupe afin de garantir le Transport des copeaux.
Une fois que l'on a pris le coup de main, couper des filets extérieurs précis à la main devient rapidement un jeu d'enfant.
Quelques étapes suffisent pour obtenir un filetage parfait :
- Avant de commencer, il faut préparer le goujon. Fixer le boulon dans un étau et chanfreiner l'extrémité. Cela signifie que les bords doivent être limés tout autour à un angle de 45 degrés. Cela facilite non seulement l'insertion de l'outil de coupe dans le Porte-filière à découper, mais aussi plus tard le vissage dans le Filetage intérieur de réception .

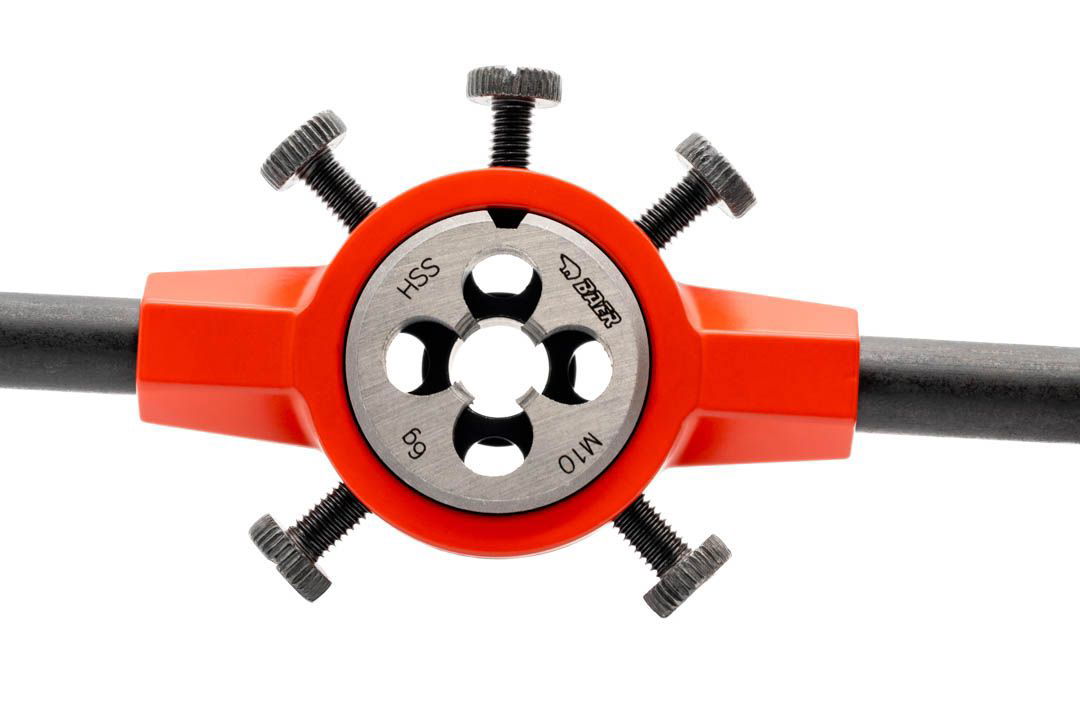

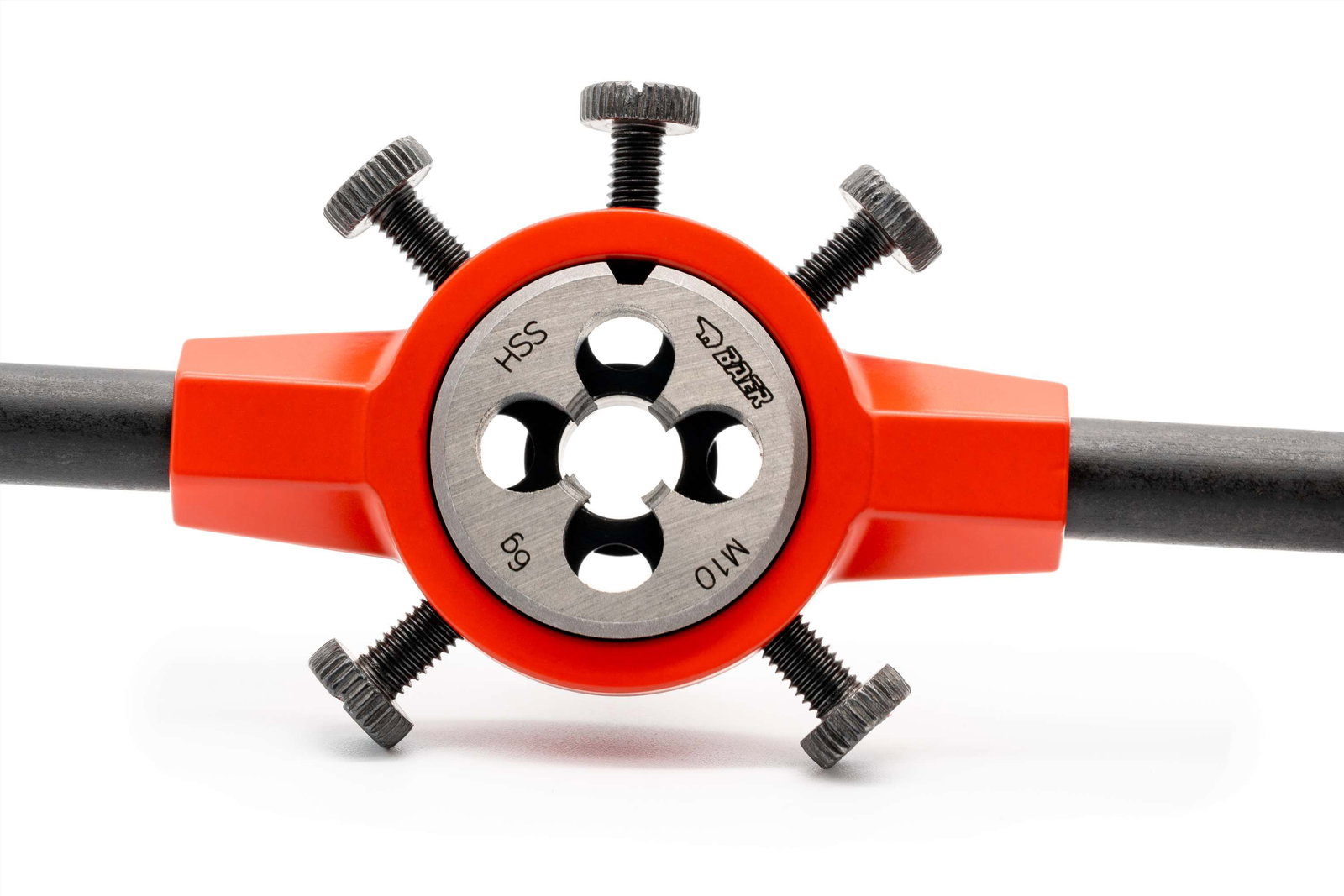

- Lorsque le goujon est prêt à être utilisé, la prochaine étape consiste à préparer Porte-filière à découper. Si la filière est adaptée à l'utilisation d'un Guide de filière, alors tu peux placer le Guide de filière à cet endroit. Le guide t'aide à couper le filet verticalement. Ensuite, la filière est insérée dans le Porte-filière à découper et fixée à l'aide des vis de maintien pour éviter qu'elle ne tourne.
- La coupe est facilitée par l'utilisation de Huile de taraudage ou Pâte de coupe. Applique une goutte sur le boulon et/ou le fil de coupe dans Porte-filière à découper.
- Maintenant, place le Porte-filière à découper sur le boulon et tourne jusqu'à ce que la longueur de filetage souhaitée soit atteinte. Ensuite, dévisser à nouveau le Porte-filière à découper dans la direction opposée.
L'essentiel en un coup d'œil :
- RÉSISTANT - Nos PRO Outils de maintien convainquent par leur résistance et leur longévité et sont fabriqués à partir d'un corps Moulage de zinc sous pression de haute qualité.
- QUALITÉ EXCELLENTE - Chez nous, tu achètes des outils testés à un prix très élevé avec une précision exceptionnelle pour un Stabilité durable et une absorption de force !
- FACILITE D'UTILISATION - Le Porte-filière à découper se distingue par sa facilité d'utilisation et sa bonne répartition du poids.
Dimensions
| Diamètre |
45 mm |
|---|---|
| Dimension |
45 x 18 |
| Hauteur H |
18 mm |
| Longueur |
450 mm |
Caractéristiques
| Groupe de produits |
Outils d'actionnement |
|---|---|
| Matériel |
Premium- Moulage sous pression |
| Standard |
DIN 225 |
| Type de produit |
Porte-filière à découper |
Applications
- pour filières en M et MF : M 16 - M 20
- pour filières en : BSW 5/8 - BSW 13/16
Dessin technique
| Diamètre |
45 mm |
|---|---|
| Hauteur H |
18 mm |
| Longueur |
450 mm |
