BAER Set HSSG GAUCHE : Tarauds pour machines trou de passage | Foret pour avant-trou: M 3 - 12
BAER Set HSSG GAUCHE : Tarauds pour machines trou de passage | Foret pour avant-trou: M 3 - 12
Ce kit de taraudage est un kit de haute qualité et polyvalent pour tous les besoins de filetage. Les Taraudeuse métriques de M3 à M12 permettent de couper des filets intérieurs avec Filetage à gauche.
Le kit comprend Foret pour avant-trou et Tarauds pour machines pour les trous traversants avec Filetage à gauche en acier rectifié HSS(High Speed Steel), ce qui assure une longue durée de vie et une grande précision. Tarauds pour machines est utilisé pour les applications mécaniques et est un outil fréquemment utilisé dans la fabrication industrielle pour produire Filetage intérieur.
L'assortiment de taraudage est livré dans une boîte en plastique solide. Les compartiments d'insertion pour Taraudeuse offrent un maintien sûr et une protection pour le transport tout en gardant tous les outils à portée de main de manière claire.
Les outils eux-mêmes se distinguent par leur qualité supérieure. Ils sont traités de manière optimale et garantissent une longue durée de vie ainsi qu'une grande précision sur Alésage. En résumé, ce kit Taraudeuse est une excellente solution pour tous ceux qui souhaitent réaliser des filetages. La combinaison d'outils de haute qualité et d'une boîte en plastique solide en fait un choix optimal pour les professionnels et les bricoleurs. Investis dans la qualité et découvre les avantages d'un kit professionnel Taraudeuse. Un kit Taraudeuse dont tout le monde a besoin dans son atelier.
Dimensions
Diamètre |
3 - 12 |
---|---|
Dimension |
M 3 - 12 |
Caractéristiques
Direction |
GAUCHE |
---|---|
Groupe de produits |
Ensembles de taraudeuses |
Matériel |
HSSE blank |
Norme de filetage |
M : Métrique ISO- Filetage standard selon DIN 13 |
Résistance à la traction à température ambiante |
jusqu'à 900 N/mm² | 27,1 HRC |
Tolérance |
ISO2/6H |
Type de produit |
Ensembles de taraudeuses |
Informations techniques - Tarauds
Trou de passage jusqu'à 4 x D
Forme B avec Coupe hélicoïdale
4-5 Passages
voir illustration
Refroidissement extérieur et - Graissage
HSSE blank
jusqu'à 900 N/mm² | 27,1 HRC
ISO2/6H

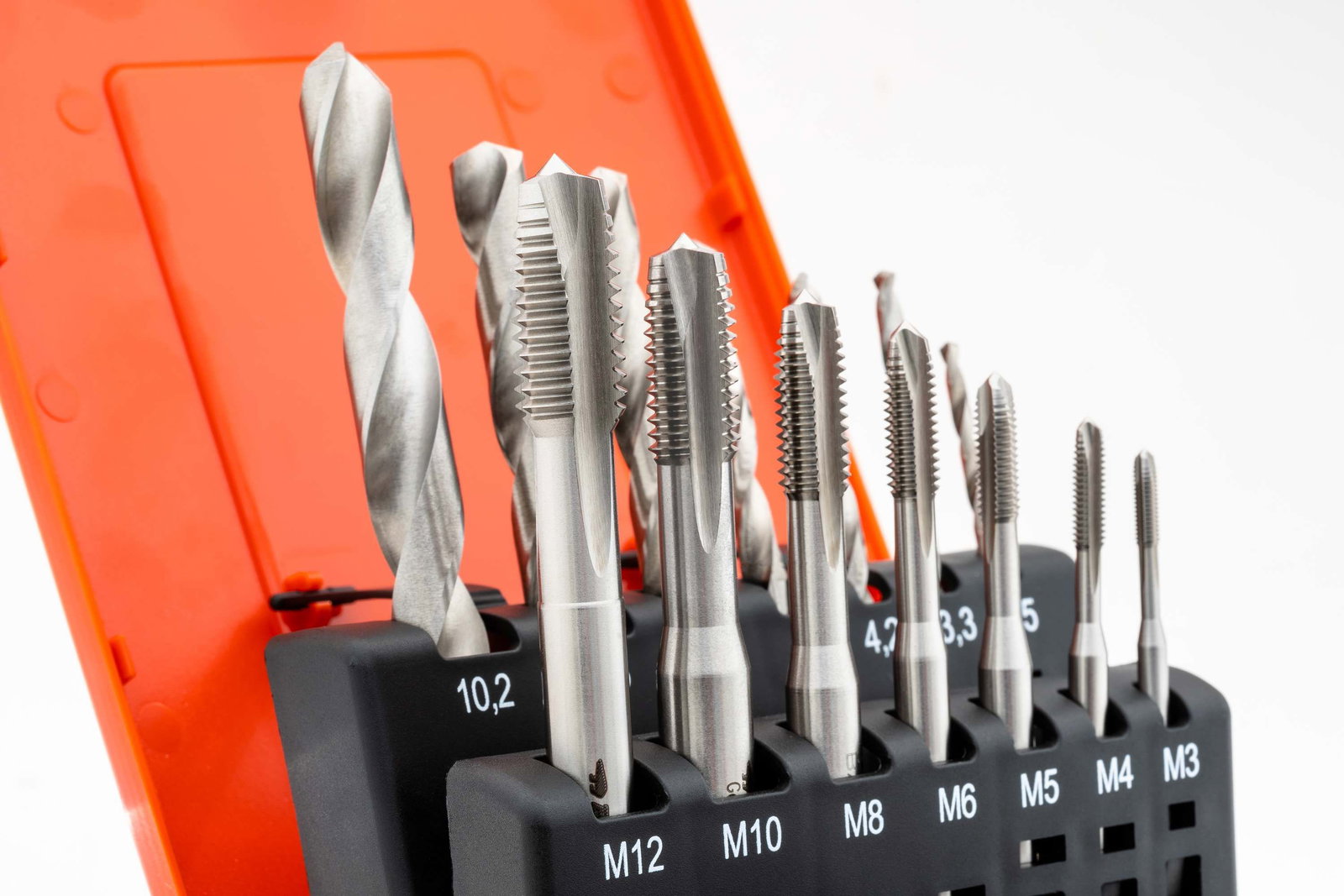

Contenu du kit
Tarauds machines pour trou de passage avec filetage à gauche HSSE BAER | M 3 x 0,5 LH | M 4 x 0,7 LH | M 5 x 0,8 LH M 6 x 1,0 LH | M 8 x 1,25 LH | M 10 x 1,5 LH M 12 x 1,75 LH |
---|---|
Forets pour avant-trou HSSG BAER | 2,5 mm | 3,3 mm | 4,2 mm | 5,0 mm 6,8 mm | 8,5 mm | 10,2 mm |
Applications
- Utilisation générale
- Filetage à gauche
- Matériaux faciles à usiner jusqu'à 900 N/mm²
- Aciers non alliés et faiblement alliés
- pour trou traversant
- pour l'utilisation de machines
Application – Exemples de matériaux pour tarauds
Aciers de construction non alliés | |
---|---|
1.0035 | S185 (St33) |
1.0036 | S235JRH |
1.0038 | RSt37-2 |
1.0039 | S235JRG1+CR |
1.0044 | St44-2 |
1.0060 | E335 (St60-2) |
1.0116 | St37-3 |
1.0570 | St 52-3 |
Aciers de construction alliés | |
---|---|
1.5415 | 15Mo3 |
1.5423 | 16Mo5 |
1.5622 | 14Ni6 |
1.7335 | 13CrMo44 |
1.7337 | 16CrMo44 |
1.7715 | 14MoV63 |
Aciers de décolletage | |
---|---|
1.0711 | 9S20 |
1.0715 | 9SMn28 |
1.0718 | 11SMnPb30 |
1.0721 | 10S20 |
1.0723 | 15S20 |
1.0726 | 35S20 |
1.0737 | 9SMnPb36 |
1.0758 | 60SPb20 |
Aciers de cémentation | |
---|---|
1.0401 | (C15) |
1.7016 | 17CR3 |
1.7131 | 16MnCr5 |
1.5919 | 15CrNi6 |
Aciers trempés et revenus non alliés | |
---|---|
1.0402 | C 22 |
1.1151 | C22E (Ck22) |
1.0503 | C 45 |
1.1191 | C45E (Ck45) |
Acier moulé | |
---|---|
1.0420 | GS-38 |
1.5419 | GS-22 Mo 4 |
1.6750 | GS-20 NiCrMo3 7 |
1.7357 | GS-17 CrMo 5 5 |
Fonte malléable | |
---|---|
0.8145 | EN-GJMB 450-6 |
0.8170 | EN-GJMB 700-2 |
0.8045 | EN-GJMW-450-7 |
0.8055 | EN-GJMW-550-4 |
Cuivre pur faiblement allié | |
---|---|
2.0240 | CuZn15 |
2.0265 | CuZn30 |
Laiton à copeaux courts | |
---|---|
2.0401 | CuZn39Pb3 |
Laiton à copeaux longs | |
---|---|
2.0321 | CuZn37 |
2.0335 | CuZn36 |
2.0360 | CuZn40 |
Alliages d'aluminium coulés Si > 5-12 % | |
---|---|
3.2161 | G-AlSi8Cu3 |
3.2163 | G-AlSi9Cu3 |
3.2381 | G-AlSi10Mg |
3.2583 | G-AlSi12(Cu) |
Fonte à graphite lamellaire | |
---|---|
0.6010 | EN-GJL 100 (GG-10) |
0.6020 | EN-GJL 200 (GG -20) |
0.6025 | EN-GJL 250 (GG-25) |
0.6030 | EN-GJL 300 (GG -30) |
Alliage cuivre-étain (bronze) à copeaux courts | |
---|---|
2.1090.01 | G-CuSn7ZnPb |
2.1086.01 | G-CuSn10Zn |
2.1097 | G-CuSn5ZnPb |
Cuivre pur, cuivre faiblement allié | |
---|---|
2.0240 | CuZn15 |
2.0265 | CuZn30 |
GAUCHE Tarauds pour machines - rapide et précis Filetage à gauche
#Efficacité
La précision du BAER Tarauds pour machines qui coupe à gauche et du filet détalonné garantit que le Alésage génère moins de friction et de température. Pour que le profil du filet ne frotte pas complètement contre la pièce, le filet est déjà réalisé sur tout le profil du filet dans Coupe poncé à l'arrière. Ainsi, Taraudeuse doit appliquer moins de forces et Blocages des copeaux peut être évité. Résultat : les Immobilisations augmentent et le foret doit être remplacé moins souvent.
Nos Tarauds pour machines sont des Taraudeuse puissants et fiables pour un enlèvement de copeaux efficace en une seule étape avec la machine. C'est surtout dans la production industrielle que Tarauds pour machines est utilisé. Ils peuvent être utilisés, entre autres, dans les machines CNC, Machines de découpe de filetage, les perceuses sans fil et les Bras de taraudage pneumatiques. Comme ils se distinguent par leur grande efficacité et leurs faibles coûts de production, ils sont souvent utilisés dans la production en série. Le filetage est taillé mécaniquement en une seule opération. Ainsi, même si le BAER- Tarauds pour machines peut être fondamentalement comparé aux tarauds à une seule coupe, il est conçu pour être utilisé avec la machine.
Les tarauds pour machines peuvent être utilisés pour les trous débouchants, car le long Coupe, la forme droite de la rainure et le Coupe hélicoïdale font en sorte que le copeau soit transporté vers l'avant du trou.
Chaque matériau présente un Comportement des copeaux individuel. C'est pourquoi Taraud doit avoir les bons Angle de coupe et, pour de meilleurs résultats, une surface spécialement traitée. Ce n'est qu'ainsi qu'un bon Transport des copeaux se produit et que l'on obtient un filetage ajustable.
La grande qualité de l'acier rectifié HSS que nous utilisons fait que nos outils sont extrêmement durables et robustes. Grâce à des processus de trempe spéciaux et à la répétition de Démarrer, la structure de la dureté est très homogène, ce qui constitue la base idéale pour un véritable BAER Taraud. Ainsi, Résistance et Stabilité augmentent Taraud, ce qui leur permet de rester en service plus longtemps.
Les avantages en un coup d'œil :
- Rainures droites avec Coupe hélicoïdale pour les trous traversants
- Moins de frottement et de température grâce à filetage rectifié à l'arrière
- Enlèvement de copeaux efficace en une seule opération
- Pour une utilisation dans les machines CNC, Machines de découpe de filetage, Bras de taraudage etc.

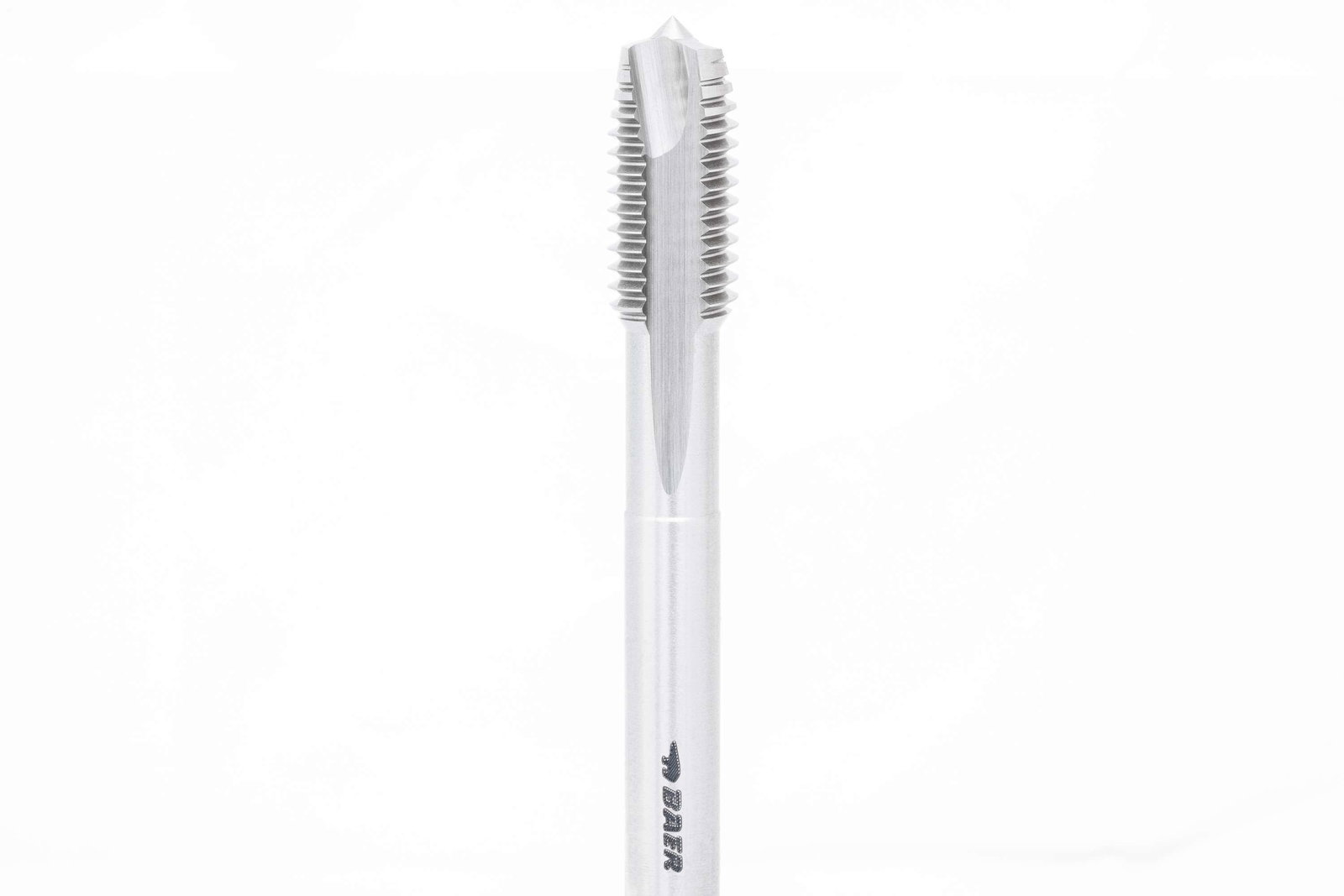

BAER HSSE Tarauds pour machines - Forme B rainurée droite :
M 3 x 0,5 LH | M 4 x 0,7 LH | M 5 x 0,8 LH | M 6 x 1,0 LH | M 8 x 1,25 LH | M 10 x 1,5 LH | M 12 x 1,75 LH

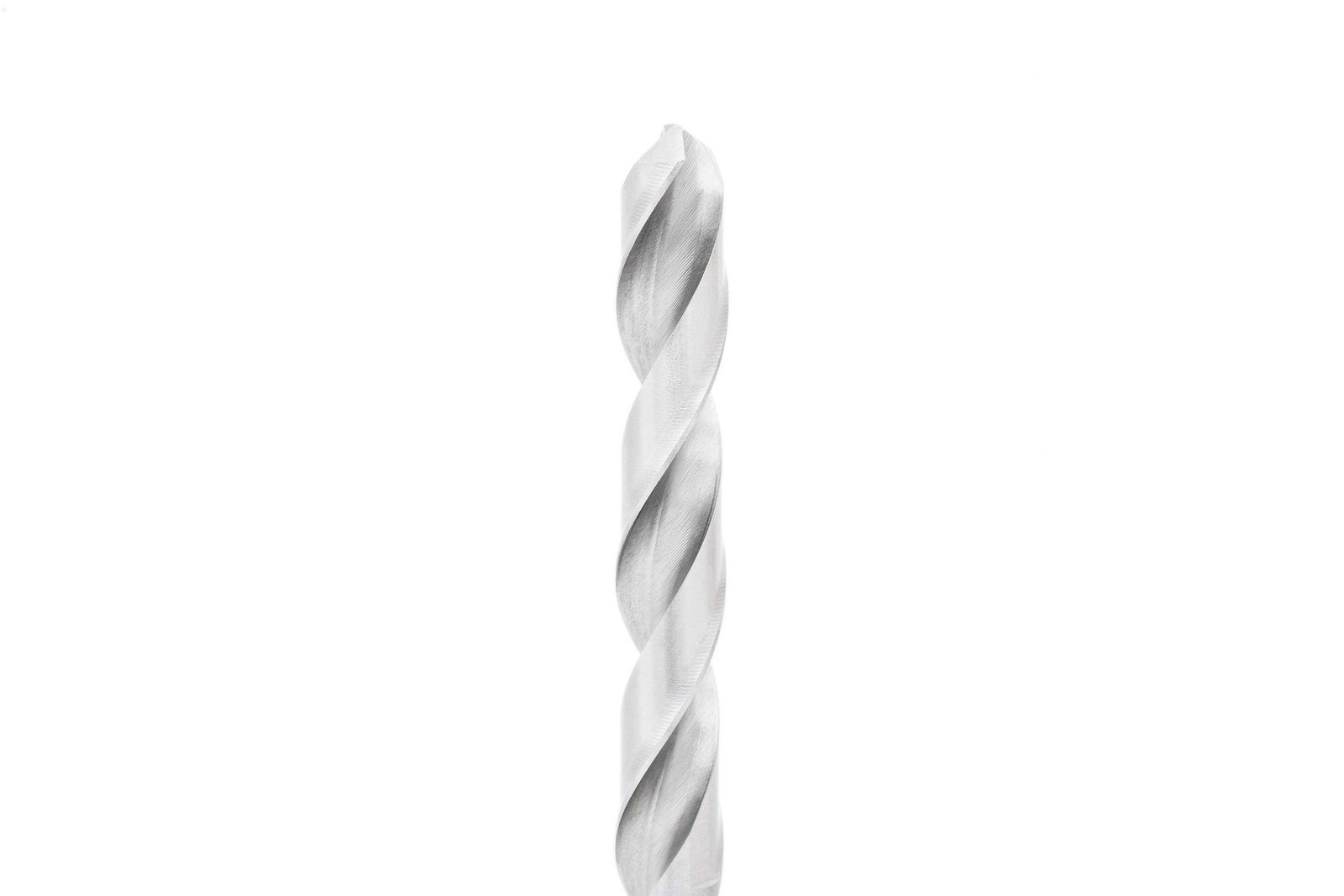

HSSG Foret hélicoïdal pour le carottage
#sans ça ne marche pas
Presque tous les bricoleurs ont déjà travaillé avec eux : les outils de perçage classiques pour Visseuse sans fil, perceuse, perceuse à percussion ou Marteaux perforateurs. Ce qui est décisif pour le domaine d'utilisation du foret, ce n'est pas seulement le matériau, mais aussi la géométrie de coupe, le Angle de coupe et l'angle de la spirale, ce qu'on appelle l'hélice. Les forets conviennent pour l'acier, Acier moulé, Fonte grise, Fonte malléable, la fonte à graphite sphéroïdal, le fer fritté, le maillechort et le graphite et sont également adaptés à un travail précis et rapide grâce à leur pointe de forage affûtée. Les carottages sont essentiels pour couper ensuite un Filetage intérieur.
HSSG Foret pour avant-trou DIN 338 pour M 3 - M 12 :
Ø 2,5 mm (M 3) | Ø 3,3 mm (M 4) | Ø 4,2 mm (M 5)| Ø 5,0 mm (M 6) | Ø 6,8 mm (M 8) | Ø 8,5 mm (M 10) | Ø 10,2 mm (M 12)
