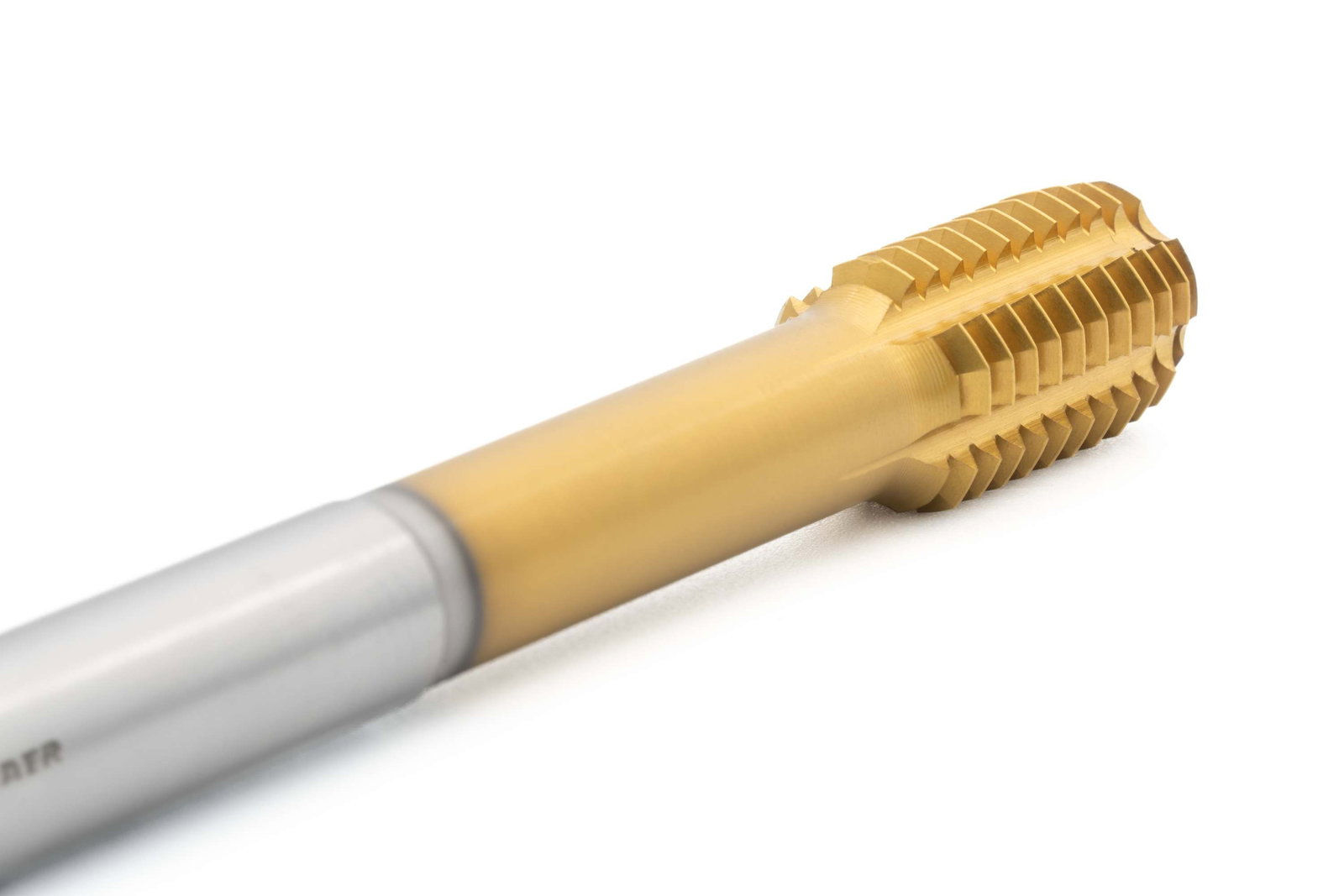

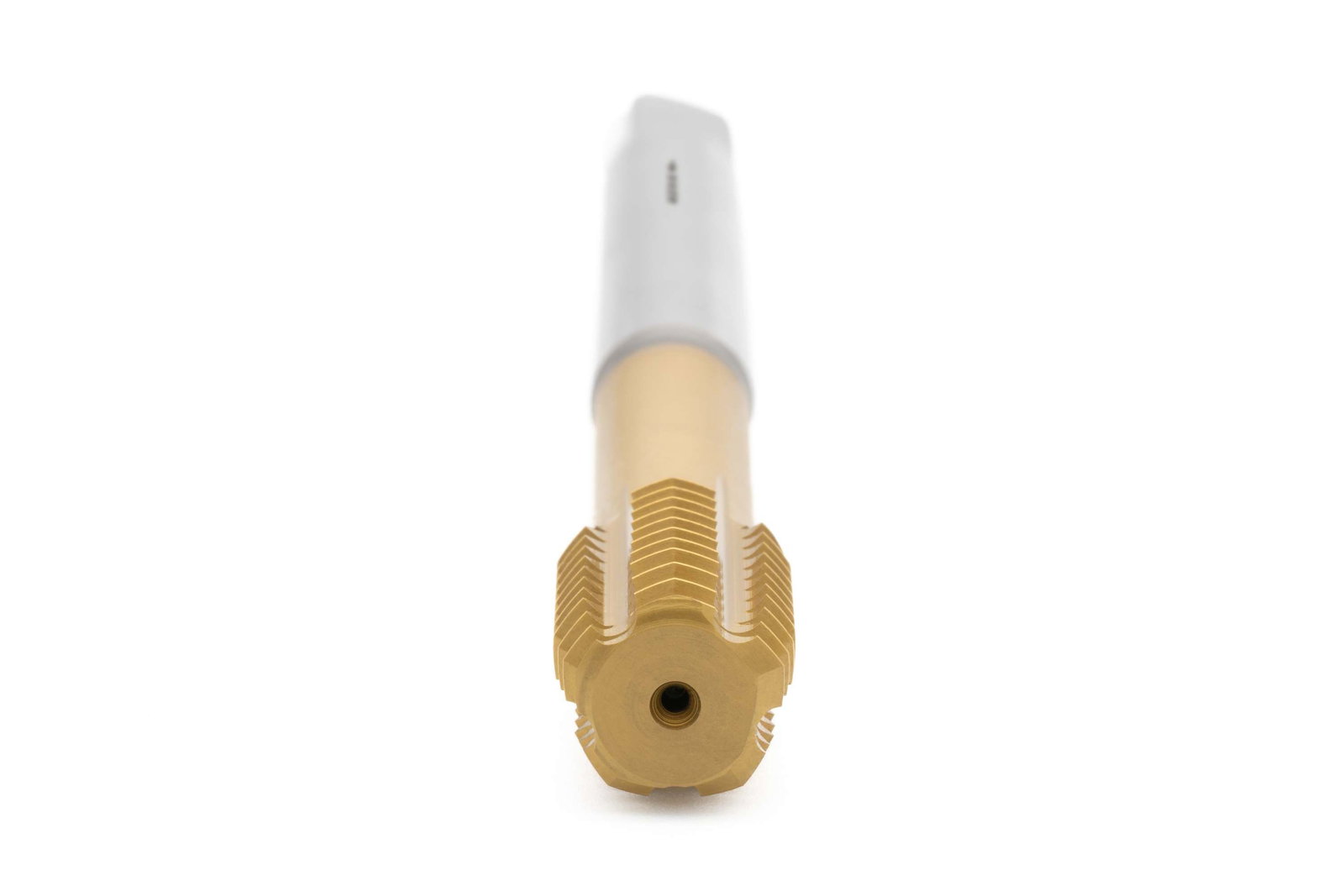

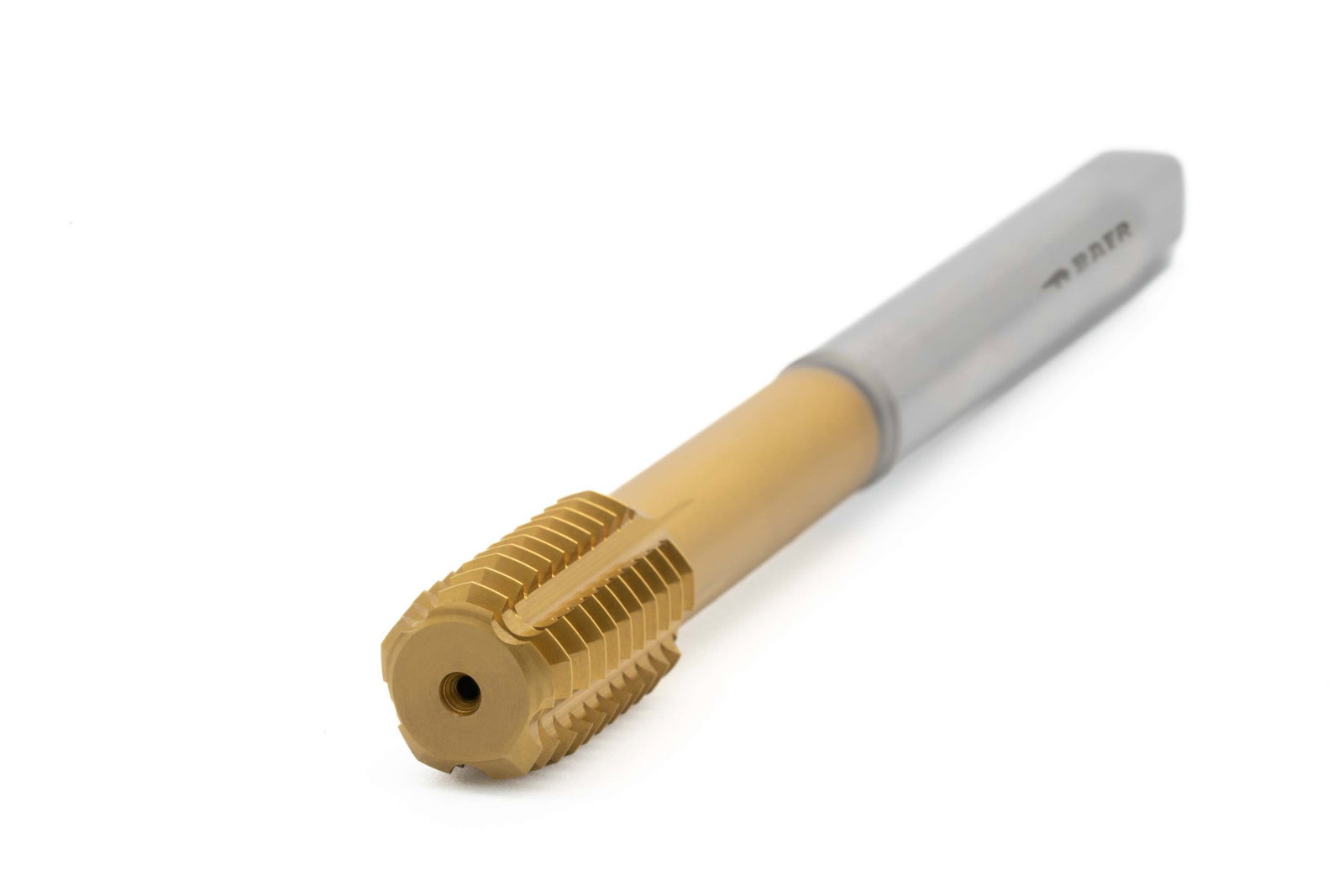

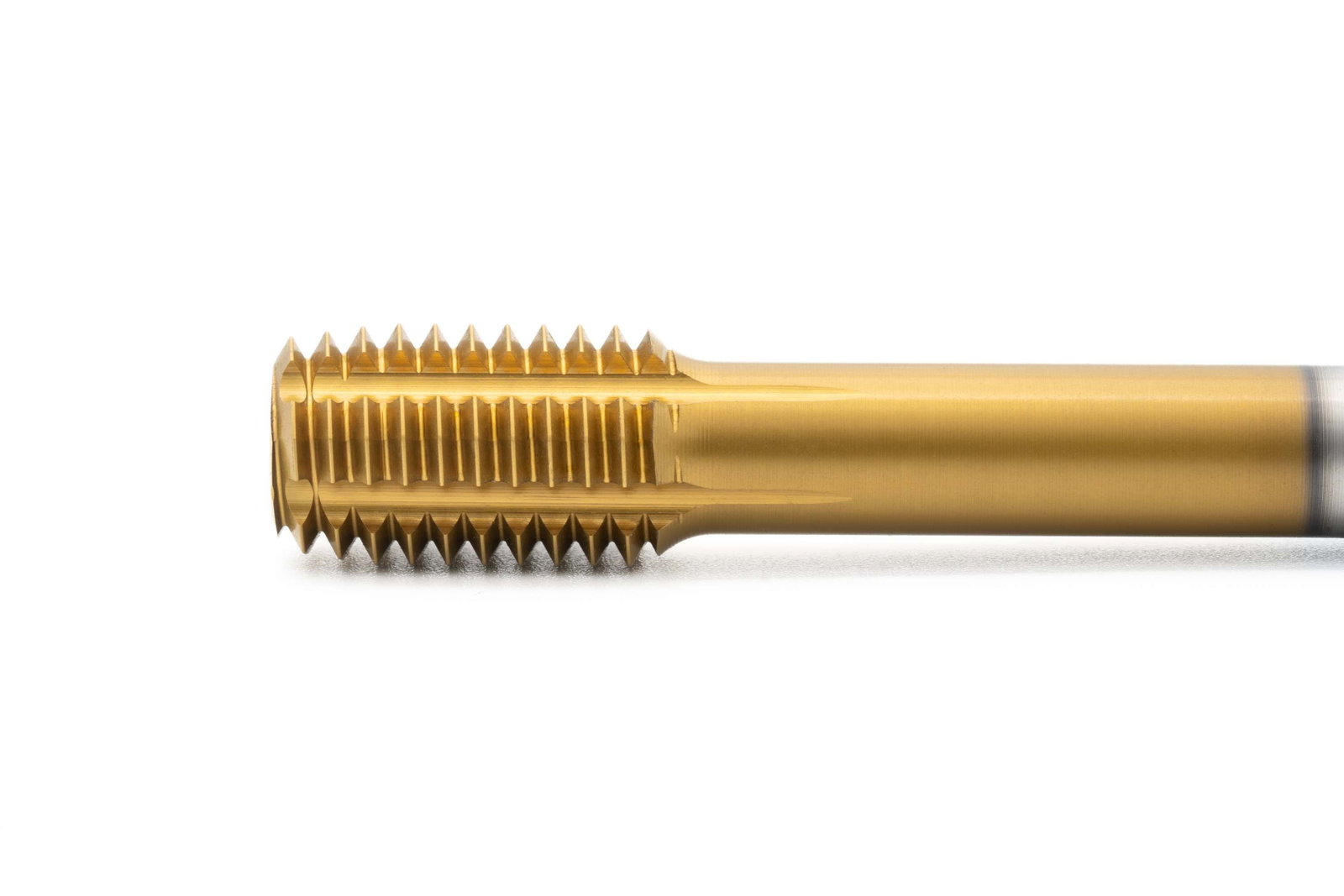

BAER SUPER HSSE- TiN Tarauds à refouler UNC 1/2 x 13 - DIN 2174
BAER SUPER HSSE- TiN Tarauds à refouler UNC 1/2 x 13 - DIN 2174
Tarauds à refouler sont également connus sous le nom de Outil de filetage. Ils produisent des Filetage intérieur particulièrement solides dans un processus sans copeaux. Lors du taraudage, le profil polygonal comprime les fibres du matériau et ne les sépare pas, comme c'est le cas pour Alésage. Cela permet d'obtenir une meilleure résistance du matériau et une surface lisse. De petites poches de formage se forment aux extrémités du filet obtenu.
Lors du taraudage, les forces de frottement sont élevées, il faut donc absolument veiller à ce que Graissage soit suffisant. Les rainures de lubrification assurent le Graissage nécessaire jusqu'à des profondeurs de 2,5 D.
Le formage à froid n'est pas possible avec tous les matériaux. Les métaux légers, Titane pur, les métaux non ferreux et les aciers, entre autres, conviennent bien. Comme les couples nécessaires ne peuvent pas être atteints par une application manuelle, l'utilisation de machines est indispensable.
Avantages des tarauds
- Il n'y a pas de copeaux
- Jusqu'à 20 fois plus Immobilisation (en Comparaison par rapport aux tarauds)
- En même temps pour Trou traversant Trou borgne
- Une large gamme de matériaux peut être travaillée
- Impossible de couper le filet
- Pas d'erreur de pente ou d'angle de flanc
- Capacité d'ajustement très élevée
- Résistance plus élevée du filetage de réception grâce à la déformation du matériau ou à l'absence d'interruption des fibres
- Meilleure qualité de surface
- Vitesse de coupe beaucoup plus élevée
Comparaison
Dimensions
| Diamètre |
1/2 |
|---|---|
| Diamètre nominal en mm |
12,7 |
| Diamètre nominal en pouces |
0,5 |
| Dimension |
UNC 1/2 x 13 |
| Inclinaison |
13 |
| Inclinaison en mm |
1,954 |
Caractéristiques
| Direction |
A droite |
|---|---|
| Groupe de produits |
Tarauds à refouler |
| Matériel |
HSSE TiN |
| Norme de filetage |
UNC: American Unified National Coarse Filetage grossier selon ANSI B1.1 |
| Résistance à la traction à température ambiante |
jusqu'à 850 N/mm² | 25,5 HRC |
| Standard |
DIN 2174 |
| Tolérance |
2BX |
| Type de produit |
Tarauds à refouler |
Informations techniques - Tarauds à refouler
11,8 mm
Passage et Trou borgne jusqu'à 2,5 x D
Forme C avec rainures de lubrification
2-3 Passages
Sans copeaux
Refroidissement extérieur et - Graissage
HSSE TiN
jusqu'à 850 N/mm² | 25,5 HRC
2BX
Applications
- Aciers jusqu'à 850 N/mm²
- Aciers inoxydables jusqu'à 850 N/mm²
- Alliages d'aluminium coulés et corroyés Si <10% (longueur moyenne des copeaux)
- Cuivre, alliages de cuivre et laiton (copeaux longs)
Dessin technique
| Carré |
7,0 mm |
|---|---|
| D1 |
UNC 1/2 x 13 |
| D2 |
9,0 mm |
| Diamètre |
1/2 |
| L1 |
110 mm |
| L2 |
25 mm |
Application – Exemples de matériaux
| Aciers de construction, aciers de cémentation | Vitesse de coupe vc en m/min | |
|---|---|---|
| 1.0050 | St 50-2 | 40 - 45 |
| 1.0718 | 11SMnPb30 | 40 - 45 |
| 1.7131 | 16MnCr5 | 40 - 45 |
| 1.7320 | 20MoCr3 | 35 - 45 |
| Aciers alliés, aciers trempés et revenus | Vitesse de coupe vc en m/min | |
|---|---|---|
| 1.0511 | C40 | 35 - 40 |
| 1.1269 | Ck85 | 35 - 40 |
| 1.1193 | Cf45 | 35 - 40 |
| 1.0601 | C60 | 35 - 40 |
| Aciers inoxydables (ferritique, austénitique, martensitique) | Vitesse de coupe vc en m/min | |
|---|---|---|
| 1.4105 | X6CrMoS17 | 15 - 20 |
| 1.4301 | X5CrNi18-10 (V2A) | 15 - 20 |
| 1.4571 | X6CrNiMoTi17-12-2 (V4A) | 15 - 20 |
| 1.4125 | X105CrMo17 | 15 - 20 |
| Aluminium pur, alliages d'aluminium coulés et corroyés Si < 10 % (copeaux de longueur moyenne) | Vitesse de coupe vc en m/min | |
|---|---|---|
| 3.0205 | Al99 | 40 - 45 |
| 3.3315 | AlMg5 | 40 - 45 |
| 3.1645 | AlCuMgPb | 40 - 45 |
| 3.2373 | G-AlSi9Mg | 35 - 40 |
| Alliages de cuivre, laiton (copeaux longs) | Vitesse de coupe vc en m/min | |
|---|---|---|
| 2.0060 | E-Cu 57 | 40 - 45 |
| 2.0321 | CuZn37 (Ms58) | 40 - 45 |
| 2.1020 | CuSn6 | 40 - 45 |
Vitesse de coupe vc [m/min]=(diamètre extérieur * π * vitesse de rotation) / 1000
Nombre de tours n [1/min]=(vitesse de coupe en m/min * 1000) / (diamètre extérieur * π)
Programmation de l'avance [mm/min]=Nombre de tours * Inclinaison
Veuillez noter que les vitesses de coupe ci-dessus sont des valeurs indicatives et doivent être adaptées en fonction du graissage et de l'actionnement.
