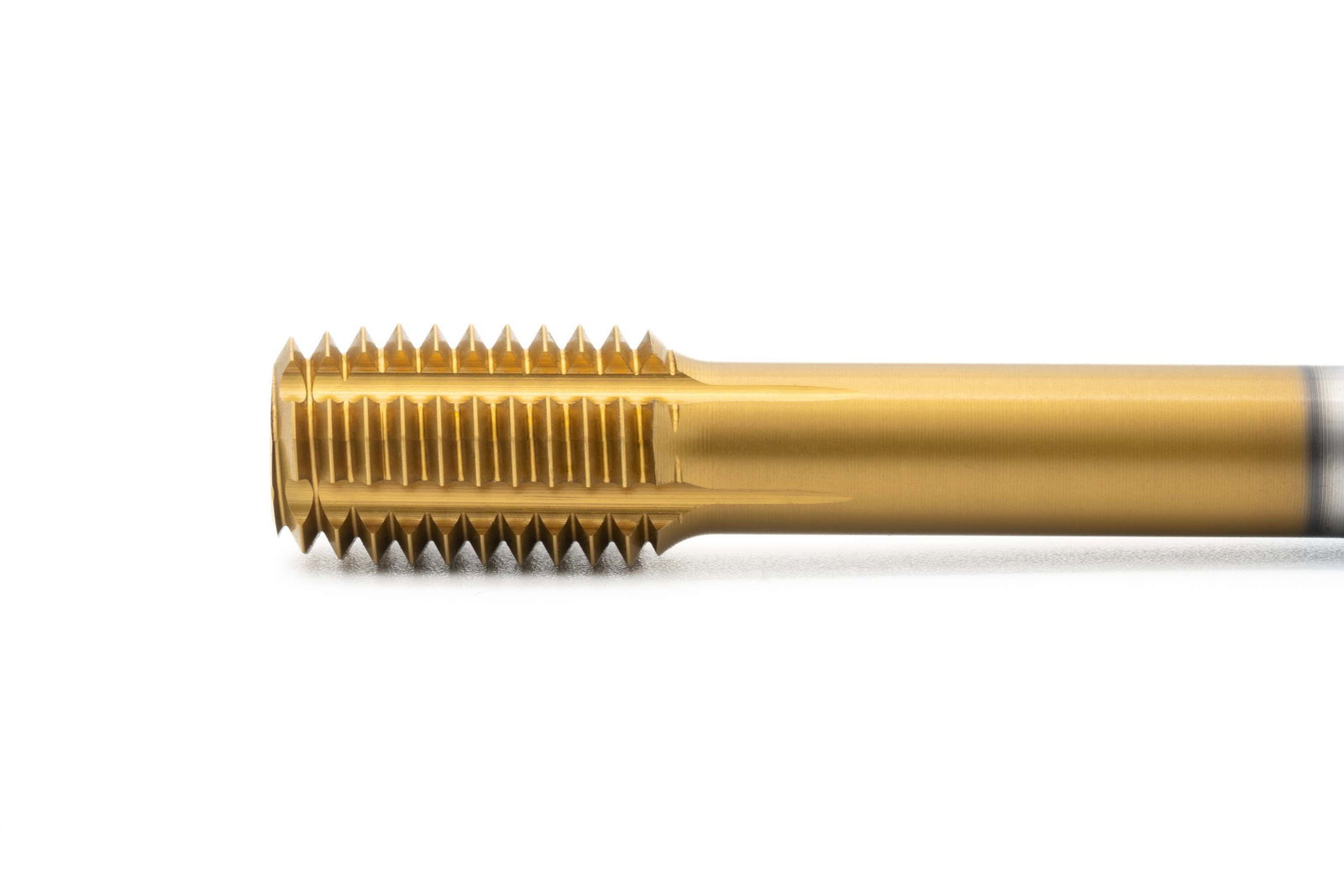

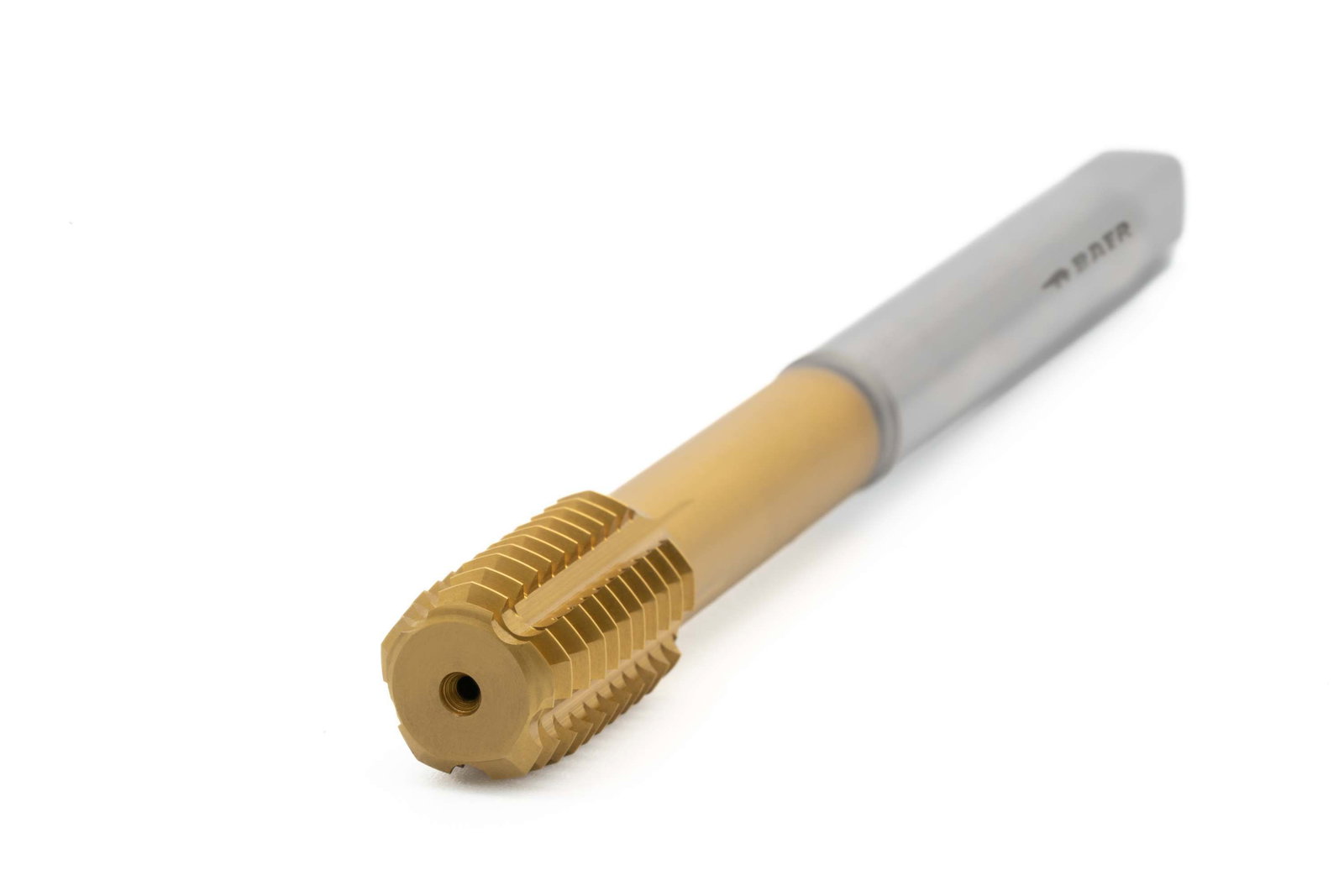

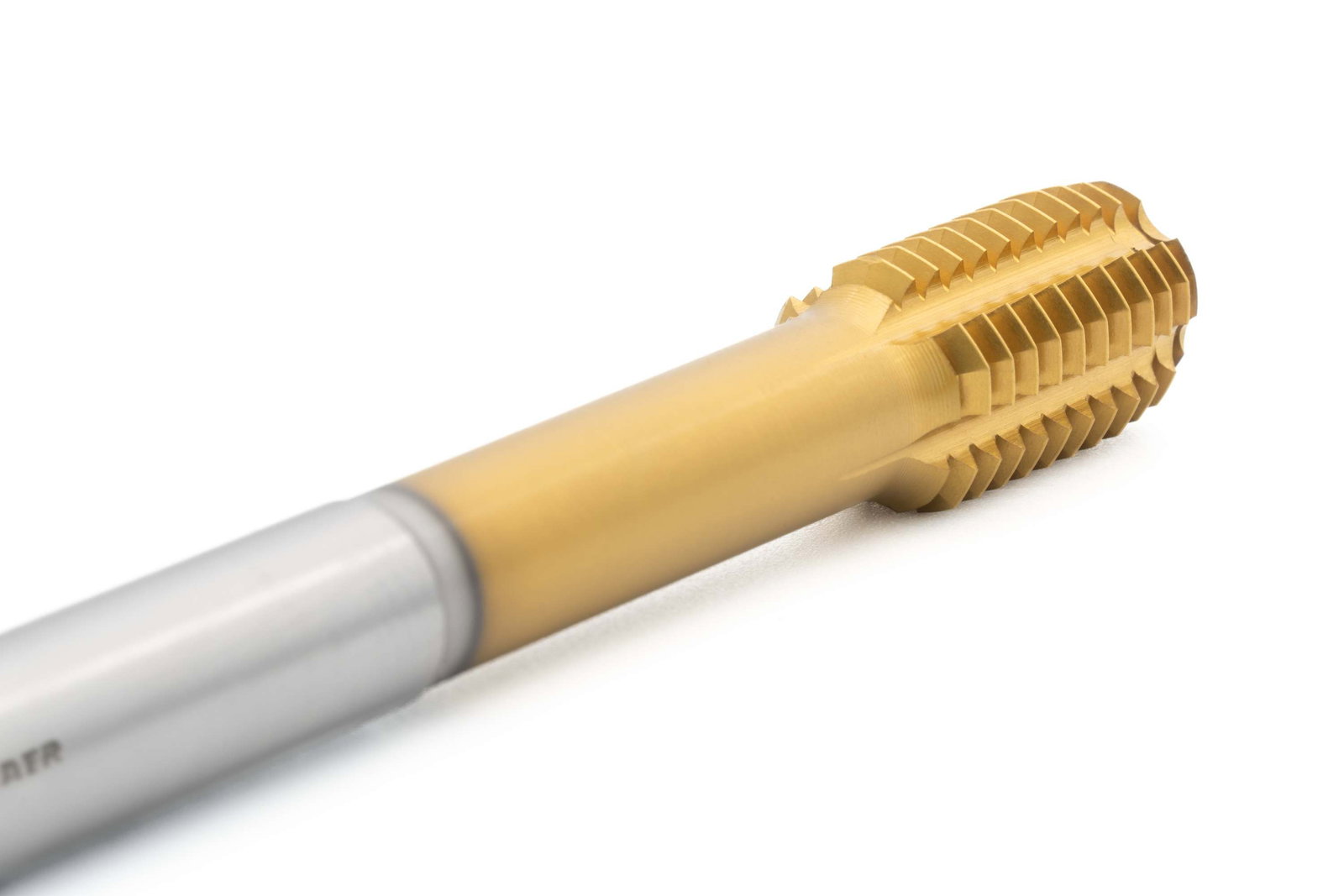

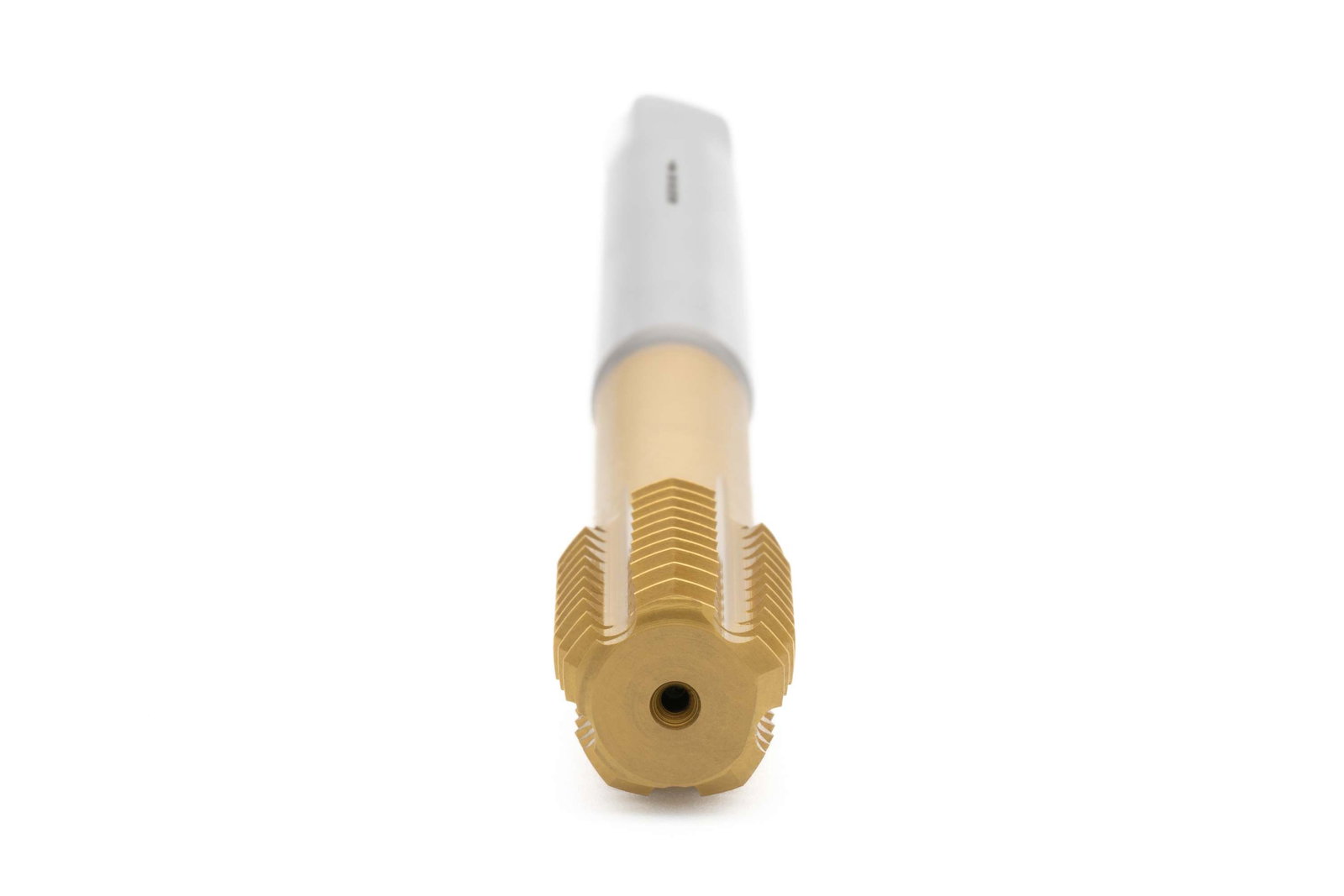

BAER SUPER HSSE- TiN - Tol. 6GX Tarauds à refouler M 16 x 1,5 - DIN 374

182,02 €

Prix TVA incluse plus frais de livraison

Livraison gratuite dès 39 € (en Allemagne)

En stock

Commande jusqu'à 11:50 horloge et nous expédions le même jour.
Quantité de produit : Entrez la quantité souhaitée ou utilisez les boutons pour augmenter ou diminuer la quantité.
EAN 4058462121807
Numéro d'article 121117013
Informations de produit

BAER SUPER HSSE- TiN - Tol. 6GX Tarauds à refouler M 16 x 1,5 - DIN 374


Tarauds à refouler sont également connus sous le nom de Outil de filetage. Ils produisent des Filetage intérieur particulièrement solides dans un processus sans copeaux. Lors du taraudage, le profil polygonal comprime les fibres du matériau et ne les sépare pas, comme c'est le cas pour Alésage. Cela permet d'obtenir une meilleure résistance du matériau et une surface lisse. De petites poches de formage se forment aux extrémités du filet obtenu.

Lors du taraudage, les forces de frottement sont élevées, il faut donc absolument veiller à ce que Graissage soit suffisant. Les rainures de lubrification assurent le Graissage nécessaire jusqu'à des profondeurs de 2,5 D.

Le formage à froid n'est pas possible avec tous les matériaux. Les métaux légers, Titane pur, les métaux non ferreux et les aciers, entre autres, conviennent bien. Comme les couples nécessaires ne peuvent pas être atteints par une application manuelle, l'utilisation de machines est indispensable.


Avantages des tarauds

  • Il n'y a pas de copeaux
  • Jusqu'à 20 fois plus Immobilisation (en Comparaison par rapport aux tarauds)
  • En même temps pour Trou traversant Trou borgne
  • Une large gamme de matériaux peut être travaillée
  • Impossible de couper le filet
  • Pas d'erreur de pente ou d'angle de flanc
  • Capacité d'ajustement très élevée
  • Résistance plus élevée du filetage de réception grâce à la déformation du matériau ou à l'absence d'interruption des fibres
  • Meilleure qualité de surface
  • Vitesse de coupe beaucoup plus élevée

Comparaison

Orientation des fibres lors du taraudage
La résistance à la fatigue du filetage est augmentée par la compression du matériau
Orientation des fibres lors du taraudage

Dimensions

Carré 9 mm
Diamètre 16
Diamètre nominal en mm 16
Diamètre nominal en pouces 0,63
Dimension MF 16 x 1,5
Inclinaison 1,5
Inclinaison en mm 1,5

Caractéristiques

Direction A droite
Groupe de produits Tarauds à refouler
Matériel HSSE TiN
Norme de filetage MF : ISO métrique Filetage fin selon DIN 13
Résistance à la traction à température ambiante jusqu'à 850 N/mm² | 25,5 HRC
Standard DIN 374
Tolérance ISO3/6GX
Type de produit Tarauds à refouler

Informations techniques - Tarauds à refouler

Représentation schématique de Diamètre d'avant-trou
Diamètre d'avant-trou
15,3 mm
Représentation schématique de Image Type de trou
Type de trou
Passage et Trou borgne jusqu'à 2,5 x D
Représentation schématique de Image Forme
Forme / Géométrie
Forme C avec rainures de lubrification
Représentation schématique de Image Coupe
Coupe
2-3 Passages
Représentation schématique de Image Élimination des copeaux
Élimination des copeaux
Sans copeaux
Représentation schématique de Image Refroidissement
Refroidissement
Refroidissement extérieur et - Graissage
Représentation schématique de Image Matériel
Matériel
HSSE TiN
Représentation schématique de Image Résistance à la traction
Résistance à la traction à température ambiante
jusqu'à 850 N/mm² | 25,5 HRC
Représentation schématique de Tolérance: ISO3/6GX
Tolérance
ISO3/6GX

Applications

  • Aciers jusqu'à 850 N/mm²
  • Aciers inoxydables jusqu'à 850 N/mm²
  • Alliages d'aluminium coulés et corroyés Si <10% (longueur moyenne des copeaux)
  • Cuivre, alliages de cuivre et laiton (copeaux longs)

Exemples d'applications

  • Filetage surdimensionné
  • Pour des couches de protection très fines après le taraudage

Dessin technique

detail.technicalDrawingAltText.f7/Technische_Zeichnung_ Taraud_Tige de débordement
Carré 9 mm
D1 MF 16 x 1,5
D2 12 mm
Diamètre 16
L1 100 mm
L2 22 mm

Application – Exemples de matériaux

Aciers de construction, aciers de cémentationVitesse de coupe vc en m/min
1.0050St 50-240 - 45
1.071811SMnPb3040 - 45
1.713116MnCr540 - 45
1.732020MoCr335 - 45
Aciers alliés, aciers trempés et revenusVitesse de coupe vc en m/min
1.0511C4035 - 40
1.1269Ck8535 - 40
1.1193Cf4535 - 40
1.0601C6035 - 40
Aciers inoxydables (ferritique, austénitique, martensitique)Vitesse de coupe vc en m/min
1.4105X6CrMoS1715 - 20
1.4301X5CrNi18-10 (V2A)15 - 20
1.4571X6CrNiMoTi17-12-2 (V4A)15 - 20
1.4125X105CrMo1715 - 20
Aluminium pur, alliages d'aluminium coulés et corroyés Si < 10 % (copeaux de longueur moyenne)Vitesse de coupe vc en m/min
3.0205Al9940 - 45
3.3315AlMg540 - 45
3.1645AlCuMgPb40 - 45
3.2373G-AlSi9Mg35 - 40
Alliages de cuivre, laiton (copeaux longs)Vitesse de coupe vc en m/min
2.0060E-Cu 5740 - 45
2.0321CuZn37 (Ms58)40 - 45
2.1020CuSn640 - 45

Vitesse de coupe vc [m/min]=(diamètre extérieur * π * vitesse de rotation) / 1000

Nombre de tours n [1/min]=(vitesse de coupe en m/min * 1000) / (diamètre extérieur * π)

Programmation de l'avance [mm/min]=Nombre de tours * Inclinaison

Veuillez noter que les vitesses de coupe ci-dessus sont des valeurs indicatives et doivent être adaptées en fonction du graissage et de l'actionnement.
